Přehled

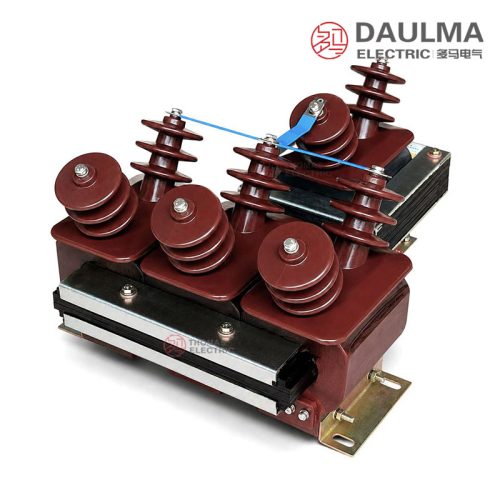

Transformátory JSZGF-3, JSZGF-6 a JSZGF-12 jsou třífázové napěťové transformátory s ochranou proti ferorezonanci určené pro vnitřní středněnapěťové rozváděče o jmenovitých napětích 3,6 kV, 7,2 kV a 12 kV. Tyto jednotky disponují izolačním systémem z epoxidové pryskyřice se semiuzavřenou konstrukcí a plně izolovanými primárními vinutími, což zajišťuje spolehlivý provoz při jednofázovém zemním spojení bez abnormálního nárůstu teploty.
Poskytují standardizované sekundární výstupní napětí pro měření, monitorování zbytkového napětí, detekci poruch zemního spojení a obvody reléové ochrany. Transformátory splňují příslušné normy IEC a národní předpisy pro přesnost, izolační úrovně a tepelný výkon, což je činí vhodnými pro trvalý provoz v distribučních sítích, kde je potlačení ferorezonance klíčové pro prevenci poškození napěťových transformátorů.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napěťová třída | 3,6 kV / 7,2 kV / 12 kV |
| Primární napětí | 3,6 kV, 7,2 kV nebo 12 kV (mezi fázemi) |
| Sekundární napětí | 100/√3 V (fázové), 100 V (zbytkové) |
| Třída přesnosti | 0,5 / 3P (typická) |
| Tepelná zátěž | dle IEC 61869-3 |
| Izolační úroveň (JSZGF-12) | 12/42/75 kV (Ur/Ud/Uimp) |
| Izolační úroveň (JSZGF-6) | 7,2/32/60 kV |
| Izolační úroveň (JSZGF-3) | 3,6/25/40 kV |
| Konstrukce | Epoxidová pryskyřice, semiuzavřená |
| Fázové uspořádání | Třífázové |
| Ochrana proti ferorezonanci | Vestavěná konstrukční vlastnost |
| Provozní prostředí | Pouze vnitřní rozváděče |
Konstrukce

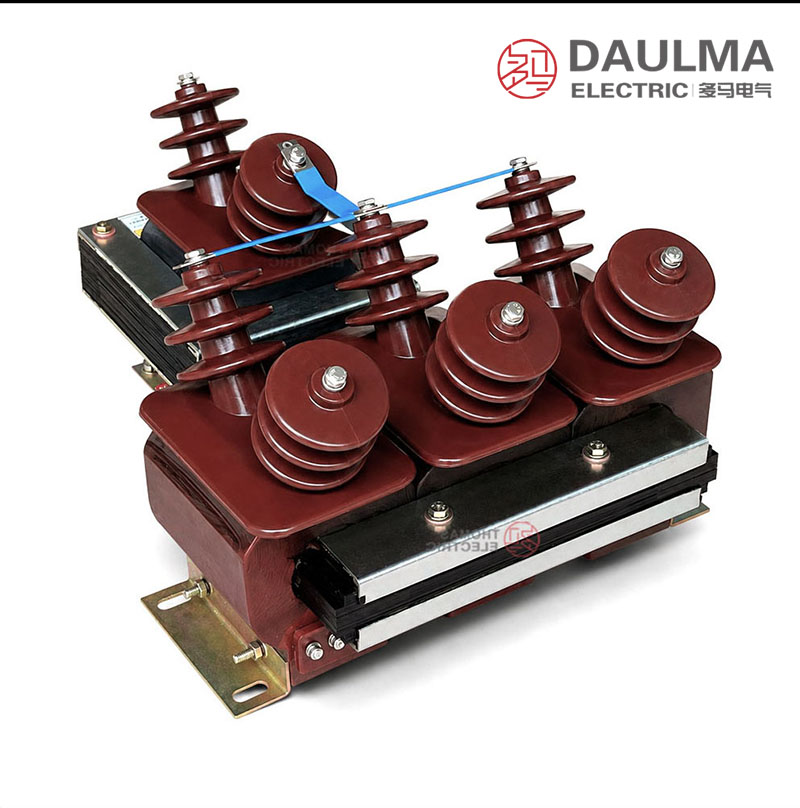

Série JSZGF má robustní konstrukci z epoxidové pryskyřice se semiuzavřeným provedením. Primární vinutí jsou plně izolována a zapuštěna do tělesa z epoxidové pryskyřice, což poskytuje vynikající dielektrickou pevnost a mechanickou stabilitu. Tato konstrukce zajišťuje dlouhodobou spolehlivost ve vnitřních rozváděčích a umožňuje trvalý provoz při jednofázových poruchách zemního spojení bez nadměrného ohřevu. Ochrana proti ferorezonanci je dosažena optimalizovaným návrhem magnetického obvodu a výběrem materiálu jádra, čímž se snižuje riziko poškození transformátoru přepětím při kapacitní zátěži nebo přerušovaném zemním spojení.
Technické parametry
Provozní podmínky
- Instalace: vnitřní rozváděče nebo chráněné elektrické zařízení
- Okolní teplota: -30 °C až +40 °C dle speciálních požadavků; standardní rozsah -25 °C až +40 °C
- Nadm. výška: do 1000 m
- Provozní prostředí: bez nebezpečí požáru a výbuchu
- Provozní prostředí: bez silných vibrací a závažných mechanických nárazů
- Uzemnění středu: přímo uzemněno dle požadavků návrhu proti ferorezonanci
Technické parametry
Série JSZGF je třífázový napěťový transformátor s ochranou proti ferorezonanci s vnitřní semiuzavřenou izolací z epoxidové pryskyřice, určený pro napěťové třídy 3,6 kV, 7,2 kV a 12 kV. Provozuje se v okolní teplotě -25 °C až +40 °C v nadmořské výšce do 1000 m, splňuje normy GB20840.3-2013 a IEC61869-3:2011 a podporuje různé konfigurace přesnosti a výstupního výkonu pro měřicí a ochranné aplikace.
| Typ | Poměr napětí (V) |
Třída přesnosti / Jmenovitý výkon (VA) |
Mezní výkon (VA) |
Jmenovitá izolační úroveň (kV) |
|---|---|---|---|---|
| JSZGF-3 | 3000/√3 : 100/√3 : 100 | 0,2/6P(3P)—20/100 | 600 | 3,6/25/40 |
| JSZGF-6 | 6000/√3 : 100/√3 : 100 | 0,5/6P(3P)—40/100 | 7,2/30/60 | |
| JSZGF-12 | 10000/√3 : 100/√3 : 100 | 1/6P(3P)—80/100 | 12/42/75 | |
| JSZGF-6 | 6000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,2/6P(3P)—15/15/100 | 500 | 7,2/30/60 |
| JSZGF-12 | 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,5/6P(3P)—15/20/100 | 12/42/75 | |
| JSZGF-6 | 6000/√3 : 100/√3 : 220/√3 : 100/3 | 0,2/3/6P(3P)—15/400/100 | 500 | 7,2/30/60 |
| JSZGF-12 | 10000/√3 : 100/√3 : 220/√3 : 100/3 | 0,5/3/6P(3P)—20/400/100 | 12/42/75 |
Instalace a zapojení

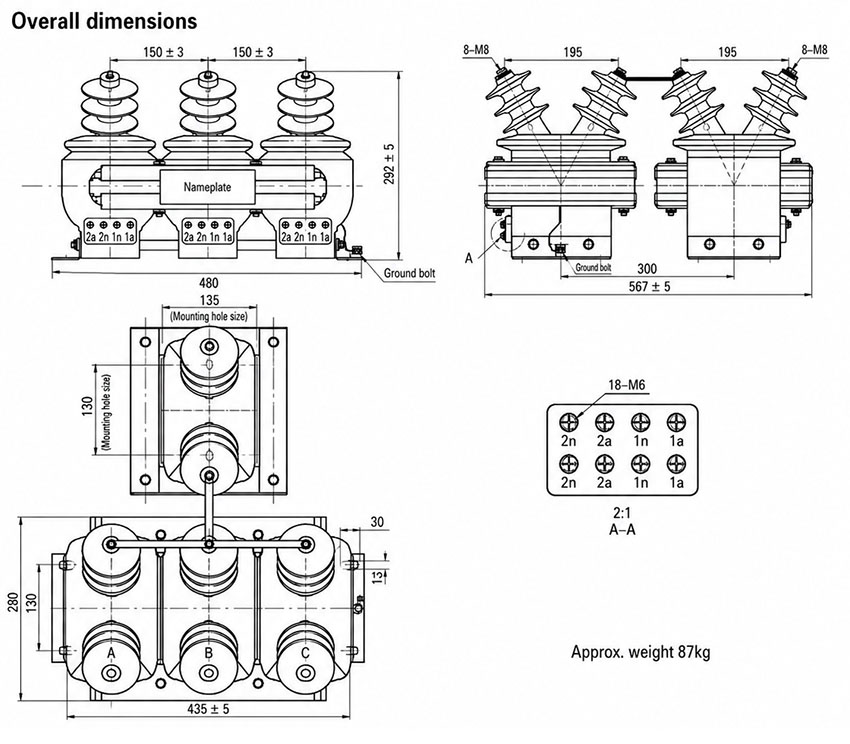

Montážní schéma
Sérii JSZGF-12 je nutné instalovat v souladu se schváleným obrysovým výkrejem, rozložením rozváděče a tímto montážním schématem. Jednotka má třífázovou integrovanou konstrukci z epoxidové pryskyřice s více primárními průchodkami, skupinami sekundárních svorek a základním provedením. Montáž se provádí pomocí 8 šroubů M8 přes předepsané montážní otvory s referenční montážní šířkou 130 mm.

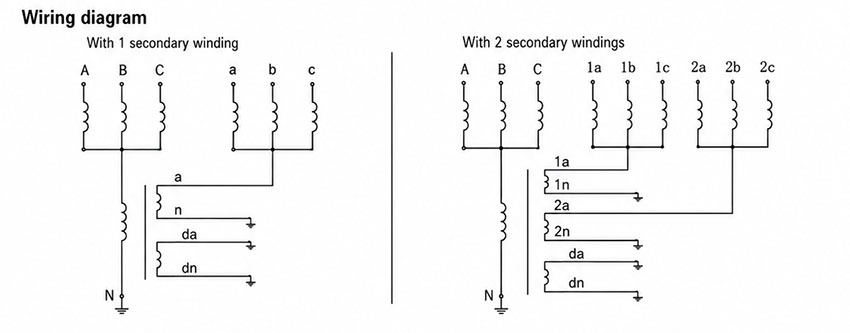

Schématické zapojení
Primární a sekundární svorky musí být připojeny přísně podle schváleného schématu zapojení. Zapojení se může lišit v závislosti na tom, zda jednotka má jednu nebo dvě skupiny sekundárních vinutí. Obvody zbytkového napětí a ochranné sekundární obvody musí být zapojeny v souladu se schématem ochrany specifickým pro daný projekt. Označení svorek je nutné ověřit před uvedením do provozu. Uzemnění středu a připojení proti ferorezonanci musí být provedena podle projektového schématu zapojení, aby byl zajištěn správný provoz a bezpečnost.
Výběr a časté otázky
Návod na výběr
- Zkontrolujte poměr: vyberte primární napětí 3/√3 kV, 6/√3 kV nebo 10/√3 kV s odpovídající izolační třídou.
- Zvolte uspořádání vinutí: vyberte standardní měřicí/ochranné, dvojité měřicí nebo pomocnou verzi 220/√3 V podle schváleného schématu.
- Doplňte údaje o dvojitém vinutí: tabulka uvádí tři třídy přesnosti, ale vynechává jedno sekundární napětí v poměru; požádejte o kompletní specifikaci vinutí.
- Ověřte přetížení přepětím: potvrďte jmenovitý napěťový faktor, dobu trvání a uzemnění středu před použitím uvedeného trvalého provozu při 120 % nebo při poruše zemního spojení.
- Schvalte ochranu a instalaci: ověřte, zda jsou vyžadovány externí pojistky primárního obvodu, a dále schéma svorek, zátěž, montáž, uzemnění a provozní podmínky.
Časté dotazy
Otázka 1: Potvrzuje tato stránka série G vestavěné primární pojistky?
Specifikace pojistek není uvedena. Nepředpokládejte uspořádání s pojistkami jako u série R; externí nebo integrovanou ochranu potvrďte samostatně.
Otázka 2: Co je funkce proti ferorezonanci?
Třífázový magnetický návrh má snížit riziko rezonance, ale vhodnost stále závisí na uzemnění, kapacitě, spínání a zátěži.
Otázka 3: Lze jej provozovat neomezeně při 120 % napětí?
Zdroj toto tvrzení uvádí bez uvedení napěťového faktoru ani zkušebních podmínek. Vyžádejte si dokumentovaný faktor a povolenou dobu trvání pro skutečnou síť.
Otázka 4: Je poměr dvojitého sekundárního vinutí úplný?
Ne. Kombinace tříd přesnosti naznačuje dvě měřicí vinutí plus ochranné, ale uvedený poměr vynechává jedno měřicí napětí.
Otázka 5: K čemu slouží výstup 220/√3 V?
Jedná se o pomocný obvod třídy 3,0 s jmenovitým výkonem 400 VA pro kompatibilní zátěž, podléhající kontrole nárazového proudu a regulace.
Otázka 6: Jsou výstupy 500 VA a 600 VA výstupy přesnosti?
Ne. Jedná se o mezní výstupy; každá třída přesnosti platí pouze při uvedené zátěži daného vinutí.
Otázka 7: Jaké zkoušky jsou nezbytné při uvedení do provozu?
Ověřte poměr, počet vinutí, polaritu, napěťový faktor, uzemnění sítě, primární ochranu, sekundární zátěž a uzemnění; nikdy nezkratujte sekundární obvod NT.
Frequently Asked Questions
Q1: Jak je tento napěťový transformátor chráněn proti ferorezonanci?
Uzemnění středu vinutí je provedeno přímo dle návrhu proti ferorezonanci. Transformátor splňuje normy IEC61869-3 a GB20840.3. Pro konkrétní schéma uzemnění kontaktujte technické oddělení.
Q2: Jakou třídu přesnosti zvolit pro měření a ochranu?
Pro měřicí aplikace vyberte třídu 0,2 nebo 0,5, pro ochranu třídu 6P či 3P. Jmenovitý výkon je 20 až 100 VA. Přesnou konfiguraci upřesněte při objednávce.
Q3: Které mezinárodní normy tento produkt splňuje?
Výrobek je certifikován dle norem IEC61869-3:2011 a GB20840.3-2013. Je vhodný pro vnitřní rozváděče do 12 kV. Kopie certifikátů poskytneme na vyžádání.
Q4: Lze tento transformátor instalovat do venkovního prostředí?
Ne, zařízení je určeno výhradně pro vnitřní rozváděče nebo chráněné elektrické prostory. Izolace je z epoxidové pryskyřice bez venkovní odolnosti. Pro venkovní aplikace zvažte jiný typ.
Q5: Jaká je dodací lhůta pro atypické poměry napětí?
Standardní typy JSZGF-3/6/12 expedujeme dle skladových zásob. Výroba na míru s atypickými poměry podléhá individuálnímu potvrzení. Pro přesnou dodací lhůtu kontaktujte obchodní oddělení.
Q6: Kde se tyto 12kV napěťové transformátory typicky aplikují?
Série JSZGF se používá v průmyslových rozvodnách 3,6 až 12 kV pro měření a ochranu. Zajišťuje spolehlivý provoz bez nebezpečí požáru. Technickou dokumentaci zašleme na vyžádání.
