Descripción general

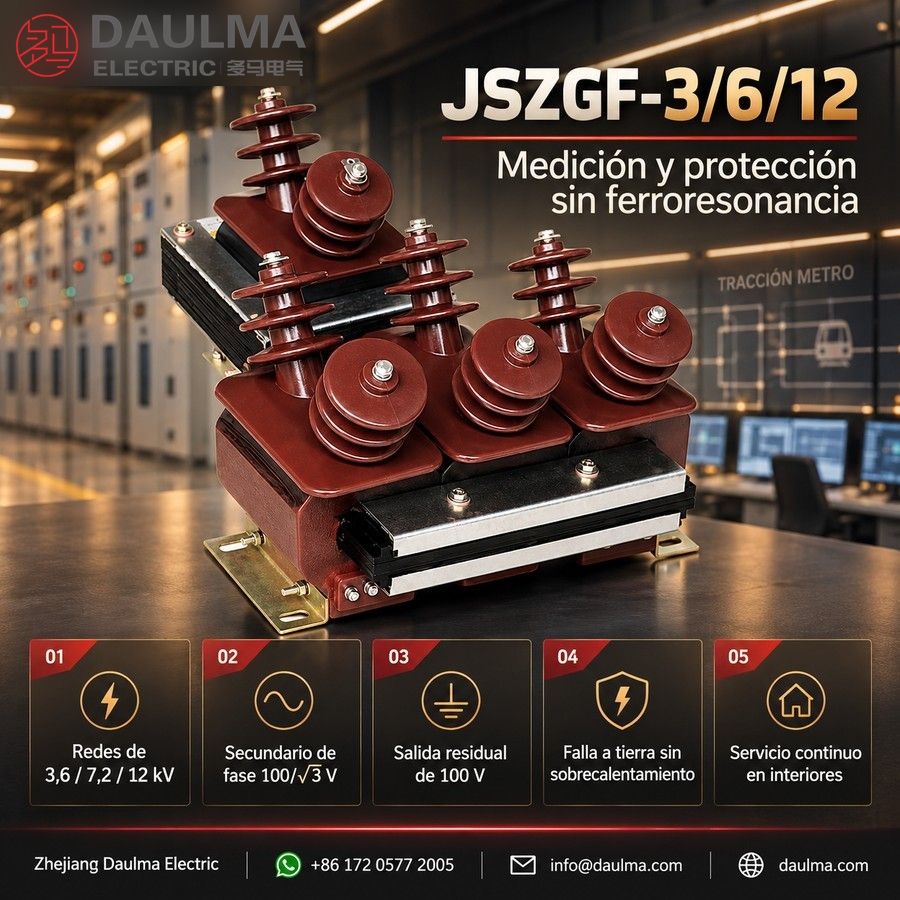

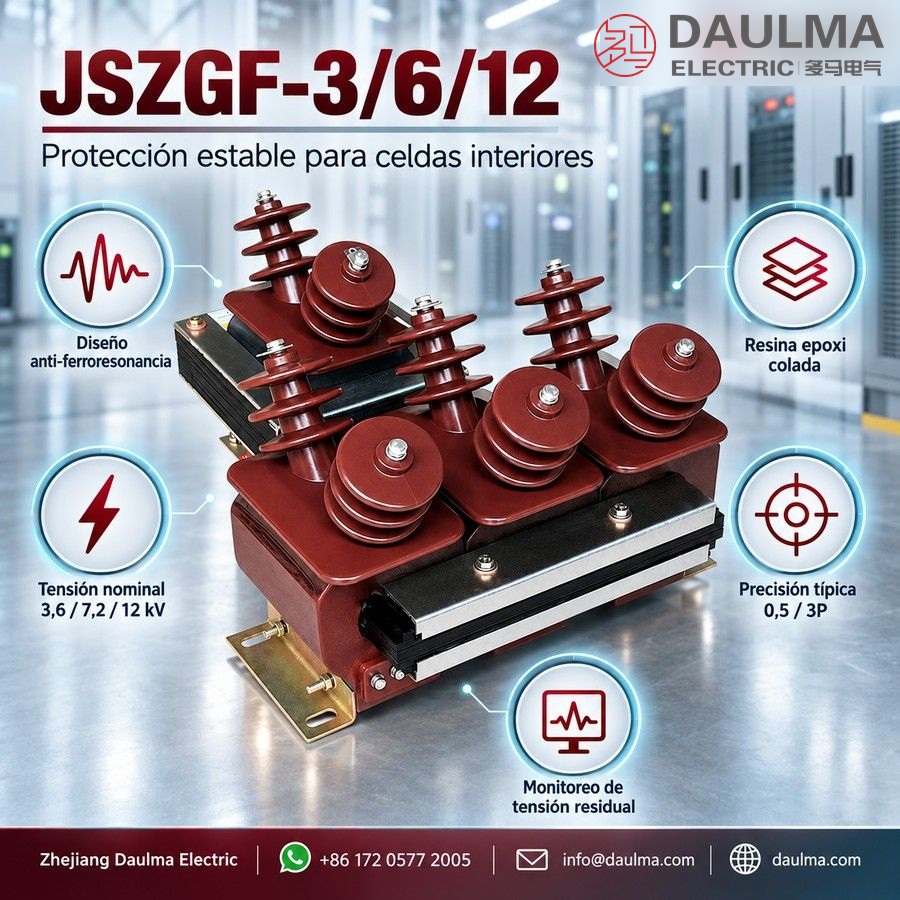

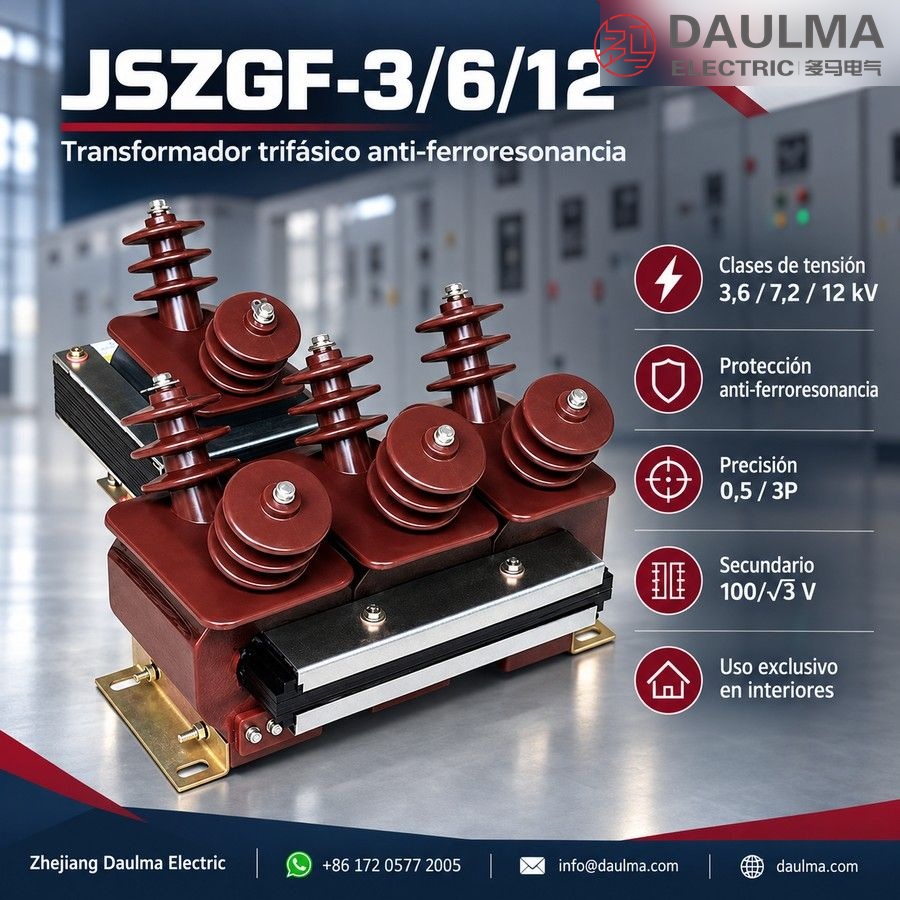

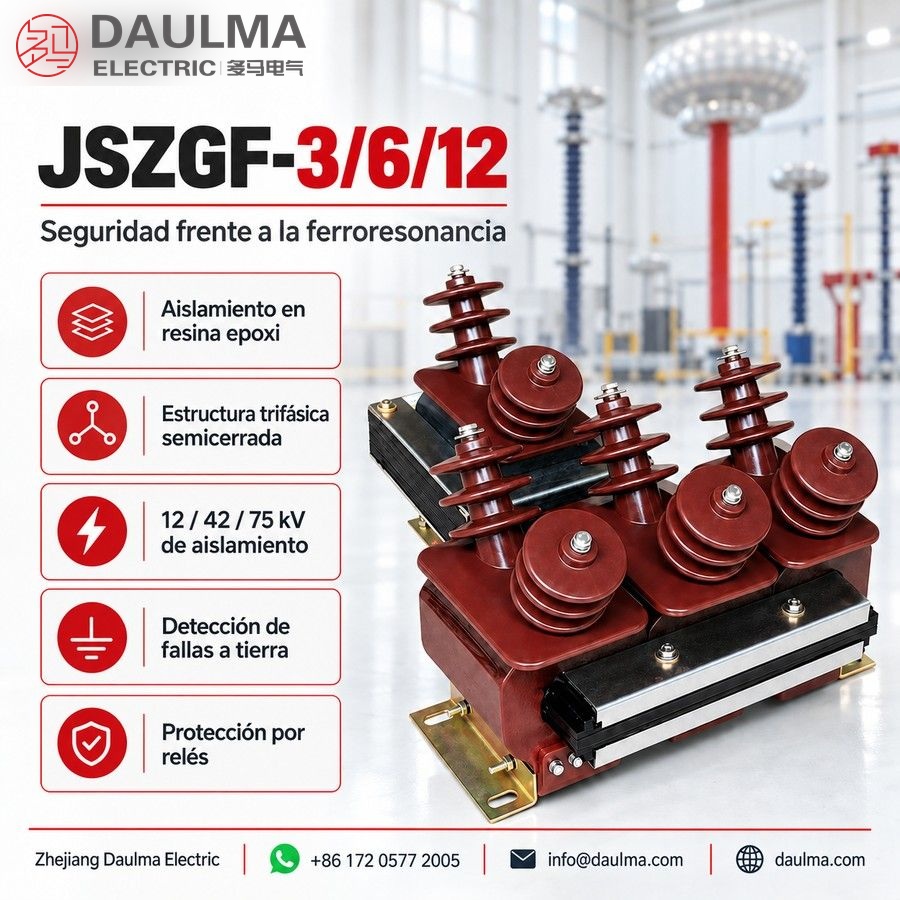

Los transformadores de tensión JSZGF-3, JSZGF-6 y JSZGF-12 son unidades trifásicas con protección anti-ferroresonancia diseñadas para aplicaciones en celdas de media tensión interiores de 3,6 kV, 7,2 kV y 12 kV. Estos equipos cuentan con un sistema de aislamiento en resina epoxi colada, estructura semicerrada y devanados primarios completamente aislados, garantizando operación fiable bajo condiciones de falla monofásica a tierra sin elevación anormal de temperatura.
Proporcionan salidas normalizadas de tensión secundaria para medición, monitoreo de tensión residual, detección de fallas a tierra y circuitos de protección por relés. Los transformadores cumplen con las normas IEC y nacionales aplicables en cuanto a precisión, niveles de aislamiento y comportamiento térmico, siendo aptos para servicio continuo en redes de distribución donde la supresión de ferroresonancia es crítica para prevenir daños en los transformadores de tensión.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 3,6 kV / 7,2 kV / 12 kV |
| Tensión primaria | 3,6 kV, 7,2 kV o 12 kV (línea-línea) |
| Tensión secundaria | 100/√3 V (fase), 100 V (residual) |
| Clase de precisión | 0,5 / 3P (típico) |
| Carga térmica | Según IEC 61869-3 |
| Nivel de aislamiento (JSZGF-12) | 12/42/75 kV (Ur/Ud/Uimp) |
| Nivel de aislamiento (JSZGF-6) | 7,2/32/60 kV |
| Nivel de aislamiento (JSZGF-3) | 3,6/25/40 kV |
| Tipo de construcción | Resina epoxi colada, semicerrado |
| Configuración de fases | Trifásico |
| Protección anti-ferroresonancia | Característica integrada en el diseño |
| Ambiente de aplicación | Solo para celdas interiores |
Construcción
La serie JSZGF presenta una robusta construcción en resina epoxi colada con diseño semicerrado. Los devanados primarios están completamente aislados e incrustados dentro del cuerpo de resina, proporcionando excelente rigidez dieléctrica y estabilidad mecánica. Esta construcción asegura fiabilidad a largo plazo en entornos de celdas interiores y permite operación continua durante fallas monofásicas a tierra sin calentamiento excesivo. La característica anti-ferroresonancia se logra mediante un diseño optimizado del circuito magnético y la selección adecuada del material del núcleo, reduciendo el riesgo de fallo del transformador por sobretensiones bajo cargas capacitivas o condiciones intermitentes de puesta a tierra.
Parámetros técnicos
Condiciones de servicio
- Instalación: celdas interiores o instalación eléctrica protegida
- Temperatura ambiente: -30 °C a +40 °C según requisito especial de servicio; rango estándar de -25 °C a +40 °C
- Altitud: no superior a 1000 m
- Ambiente de instalación: libre de riesgos de incendio y atmósferas explosivas
- Ambiente de instalación: libre de vibraciones intensas e impactos mecánicos severos
- Puesta a tierra del neutro: directamente a tierra según el requisito de diseño anti-ferroresonancia
Parámetros técnicos
La serie JSZGF es un transformador de tensión trifásico con protección anti-ferroresonancia, aislamiento en resina epoxi colada semicerrado para interior, clasificado para tensiones de 3,6 kV, 7,2 kV y 12 kV. Opera en temperaturas ambiente de -25 °C a +40 °C y altitudes hasta 1000 m, cumple con las normas GB20840.3-2013 e IEC61869-3:2011, y admite diversas configuraciones de precisión y potencia para aplicaciones de medición y protección.
| Tipo | Relación de tensión (V) |
Clase de precisión / Potencia nominal (VA) |
Potencia límite (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| JSZGF-3 | 3000/√3 : 100/√3 : 100 | 0,2/6P(3P)—20/100 | 600 | 3,6/25/40 |
| JSZGF-6 | 6000/√3 : 100/√3 : 100 | 0,5/6P(3P)—40/100 | 7,2/30/60 | |
| JSZGF-12 | 10000/√3 : 100/√3 : 100 | 1/6P(3P)—80/100 | 12/42/75 | |
| JSZGF-6 | 6000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,2/6P(3P)—15/15/100 | 500 | 7,2/30/60 |
| JSZGF-12 | 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,5/6P(3P)—15/20/100 | 12/42/75 | |
| JSZGF-6 | 6000/√3 : 100/√3 : 220/√3 : 100/3 | 0,2/3/6P(3P)—15/400/100 | 500 | 7,2/30/60 |
| JSZGF-12 | 10000/√3 : 100/√3 : 220/√3 : 100/3 | 0,5/3/6P(3P)—20/400/100 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
La serie JSZGF-12 debe instalarse conforme al dibujo dimensional aprobado, la disposición de la celda y este diagrama de instalación. La unidad presenta una estructura trifásica integrada en resina colada con múltiples bornes primarios, grupos de terminales secundarios y diseño para montaje en base. El montaje se realiza mediante 8 tornillos M8 a través de los orificios provistos, con una distancia de referencia de montaje de 130 mm.
Diagrama de conexiones
Los terminales primarios y secundarios deben conectarse estrictamente según el diagrama de conexiones aprobado. Las configuraciones de cableado pueden variar según si la unidad posee uno o dos grupos de devanados secundarios. Los circuitos secundarios de tensión residual y protección deben cablearse de acuerdo con el esquema de protección específico del proyecto. Las marcas en los terminales deben verificarse antes de la puesta en servicio. Las conexiones del neutro y las destinadas a la función anti-ferroresonancia deben seguir el diagrama de cableado del proyecto para garantizar operación y seguridad adecuadas.
Selección y preguntas frecuentes
Guía de selección
- Verifique la relación nominal: seleccione la tensión primaria 3/√3 kV, 6/√3 kV o 10/√3 kV con su correspondiente clase de aislamiento.
- Elija la configuración de devanados: seleccione la versión estándar de medición/protección, doble medición o la versión auxiliar de 220/√3 V según el esquema aprobado.
- Corrija los datos de doble devanado: la tabla muestra tres clases de precisión pero omite una tensión secundaria en la relación; solicite un listado completo de devanados.
- Valide el servicio ante sobretensiones: confirme el factor de tensión nominal, duración y tipo de puesta a tierra del neutro antes de asumir la capacidad declarada del 120 % o resistencia a fallas a tierra.
- Apruebe la protección e instalación: confirme si se requieren fusibles primarios externos, además del diagrama de bornes, carga, montaje, puesta a tierra y condiciones del sitio.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en exteriores?
No, está diseñado exclusivamente para interiores. Requiere celdas protegidas libres de vibraciones y riesgos de incendio. Consulte a fábrica para gabinetes especiales.
Q2: ¿Qué clase de precisión se usa para medición?
La clase 0,2 es ideal para medición. Ofrece una potencia nominal de 20 VA según la tabla técnica. Confirme la configuración exacta con su ingeniero.
Q3: ¿Cuáles normas internacionales cumple este equipo trifásico?
Cumple con IEC61869-3:2011 y la norma GB20840.3-2013. Garantiza el rendimiento en sistemas de 3,6 a 12 kV. Solicite los certificados de calibración al comprar.
Q4: ¿Cómo se conecta el neutro para evitar ferroresonancia?
El neutro debe conectarse directamente a tierra. Este diseño anti-ferroresonancia es crítico para redes de 3, 6 y 12 kV. Verifique el esquema de puesta a tierra del proyecto.
Q5: ¿Es posible personalizar las relaciones de tensión?
Sí, admite diversas configuraciones de precisión y potencia. Los modelos base incluyen relaciones como 3000/√3 : 100/√3 : 100. Contacte al fabricante para requisitos específicos de su subestación.
Q6: ¿Para qué aplicaciones sirve el modelo JSZGF?
Es un transformador de tensión trifásico de resina epoxi para medición y protección. Se usa en aparamenta interior de hasta 12 kV con aislamiento semicerrado.
