Přehled výrobku
Typy LZZBW-35A a LZZBW-35B jsou jednofázové proudové transformátory pro venkovní montáž v aplikacích 35 kV (nejvyšší napětí soustavy 40,5 kV). Mají zcela uzavřenou sloupkovou konstrukci s izolací odlitou z epoxidové pryskyřice jakosti pro povětrnostní podmínky, čímž odpadá olej a roste odolnost proti rozmary počasí.
Tyto přístroje poskytují vysokou přesnost jak při měření (třídy 0,2S a 0,5), tak u ochrany (například 10P nebo 5P), a hodí se proto k zúčtování energie, reléové ochraně a sledování soustav s kmitočtem 50 Hz nebo 60 Hz. Podle norem IEC pracují spolehlivě i v drsných venkovních podmínkách díky tepelné a dynamické stabilitě, odolnosti proti vlhkosti a chování při znečištění.
Souhrn jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Třída napětí | 35kV / 40.5kV |
| Izolační úroveň | 40,5/95/185 kV (standard); 40,5/95/190 kV (na vyžádání) |
| Počet fází | Jednofázový |
| Montáž | Vnější |
| Izolační médium | Epoxidová pryskyřice, suché provedení |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Přesnost měření | 0,2S, 0,5 (dle specifikace) |
| Přesnost ochrany | 10P, 5P (dle specifikace) |
| Rozsah teploty okolí | -40 °C až +40 °C |
| Nadmořská výška | ≤ 3000 m (standard) |
| Kmitočet | 50 Hz nebo 60 Hz |
| Použití | Měření, zúčtování energie a reléová ochrana |

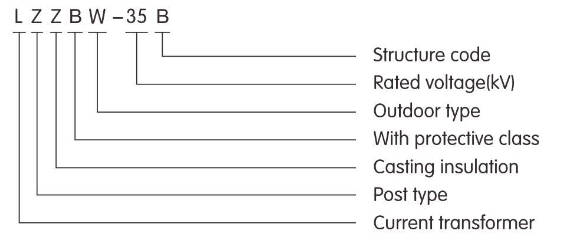

Význam označení
- L: proudový transformátor.
- Z: sloupková konstrukce.
- Z: litá izolace z pryskyřice.
- B: s ochranným vinutím / řada měřicích a ochranných proudových transformátorů.
- W: provedení pro venkovní montáž.
- 35: třída jmenovitého napětí 35 kV, obvykle párovaná s nejvyšším napětím soustavy 40,5 kV.
- A / B: kód konstrukce udávající různá sekundární vinutí nebo uspořádání svorek.

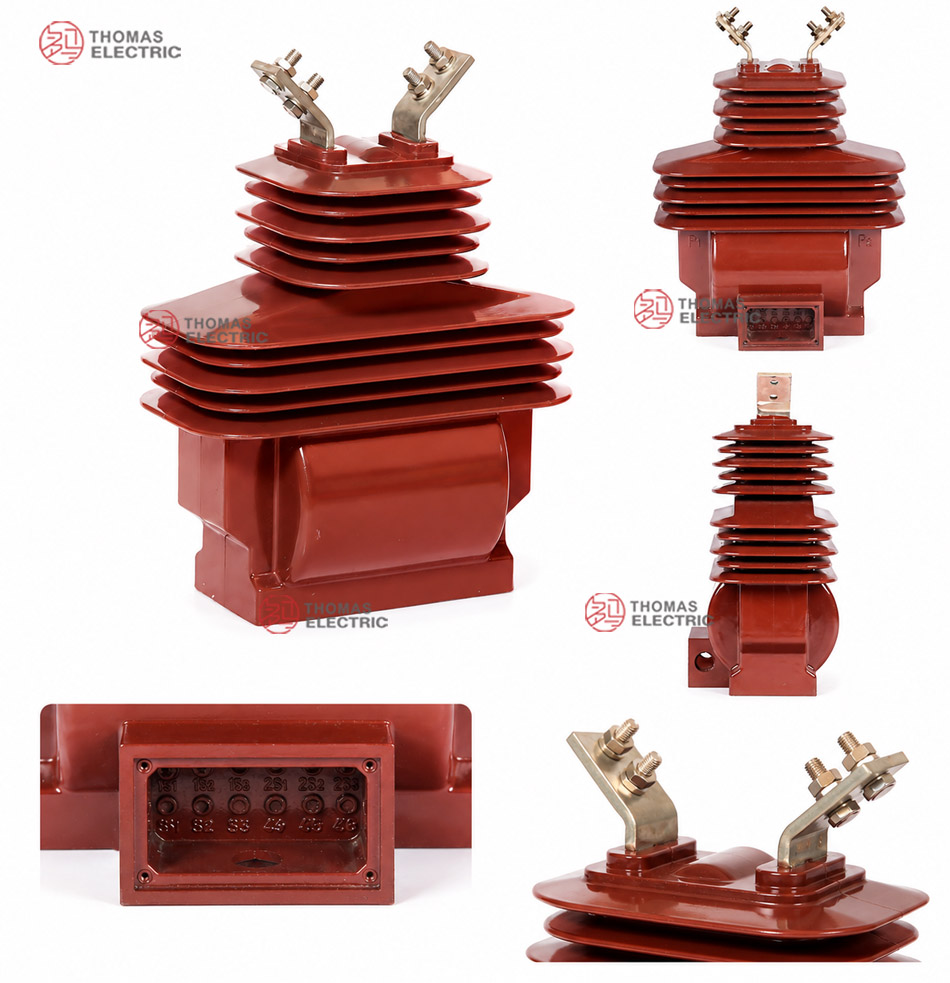

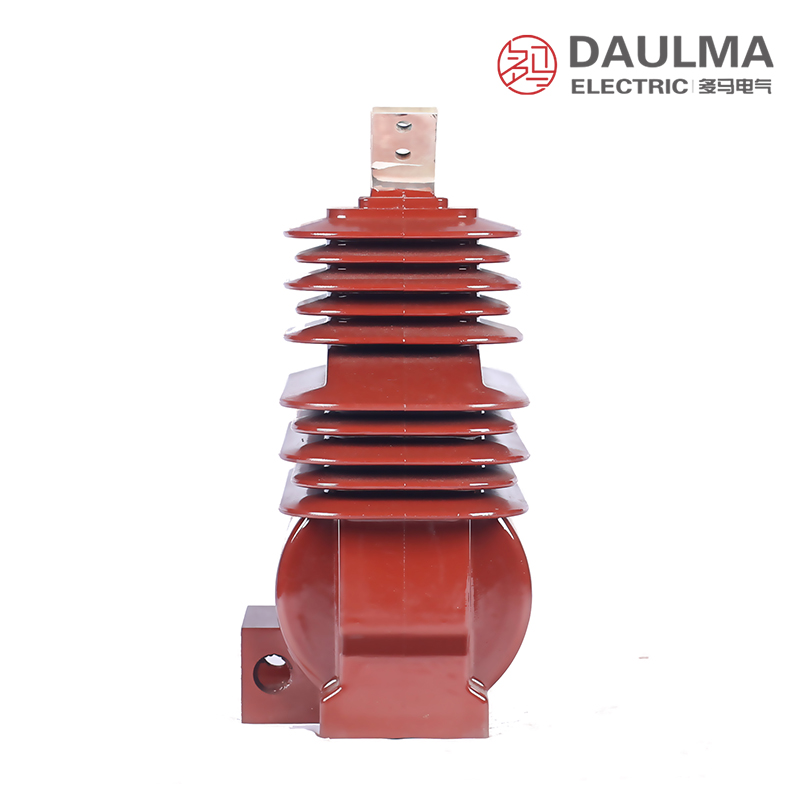

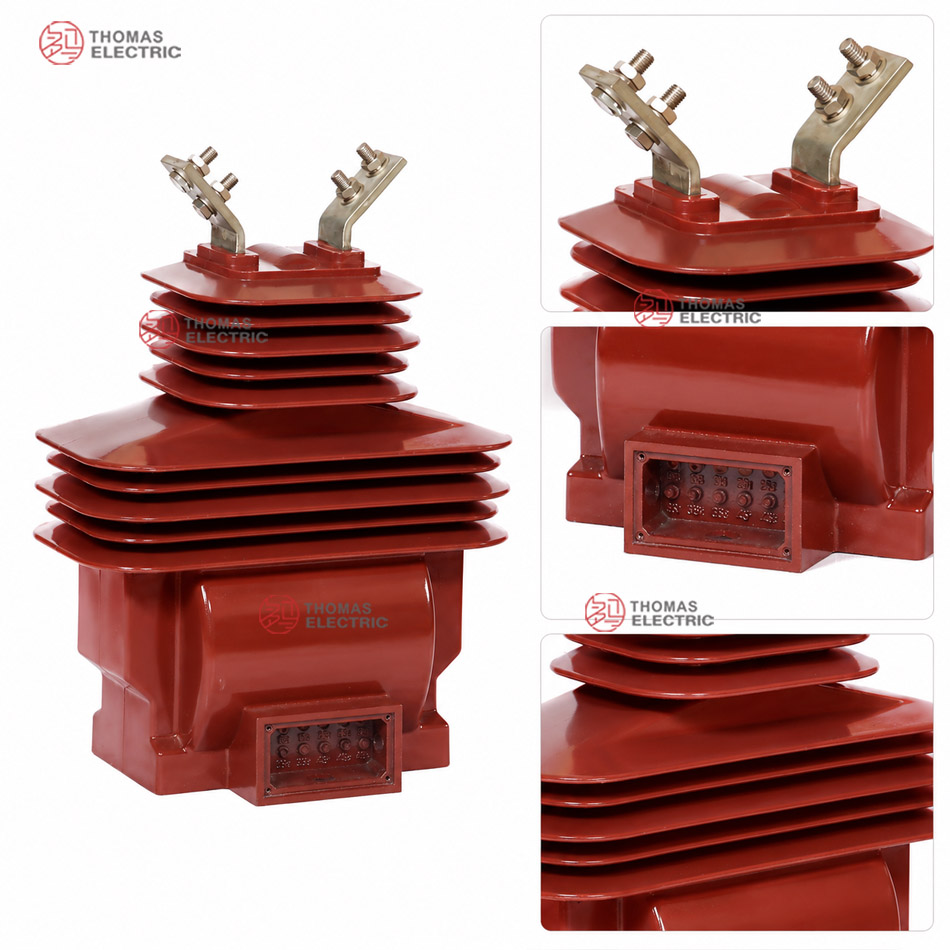

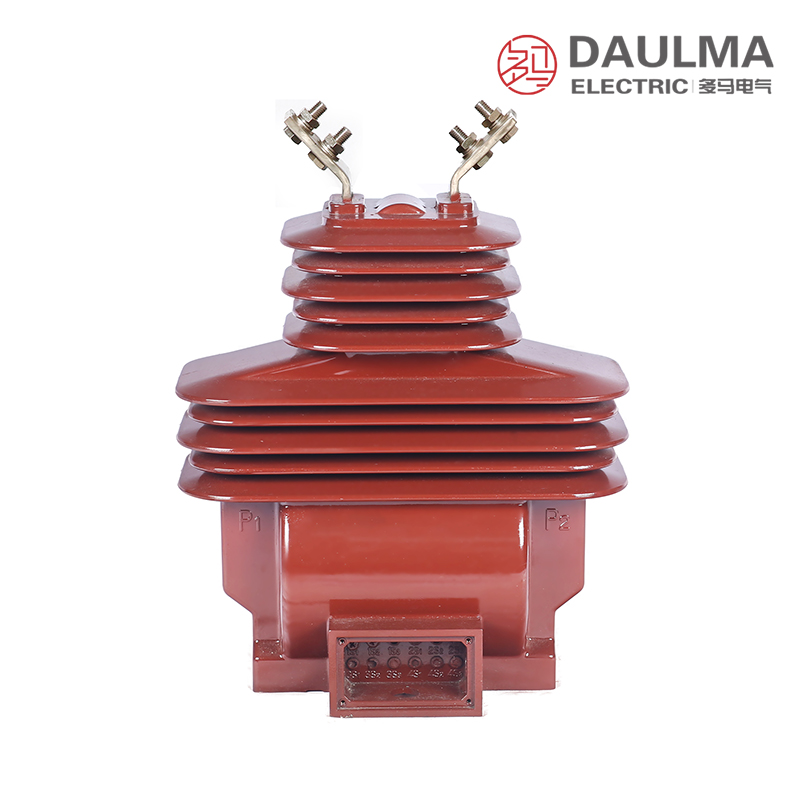

Konstrukce

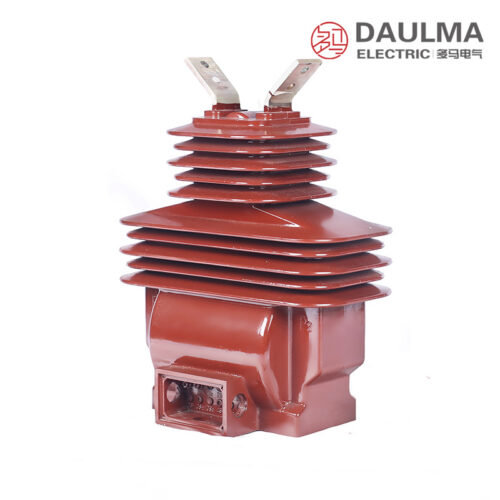

LZZBW-35A a LZZBW-35B mají zcela uzavřenou sloupkovou konstrukci s izolací odlitou z epoxidové pryskyřice pro venkovní prostředí. Tento suché řešení zajišťuje robustní elektrickou izolaci mezi primárním vodičem vysokého napětí a sekundárními vinutími nízkého napětí, bez oleje i jiných dielektrických kapalin. Odlitek má pláště, které zvětšují unikovou vzdálenost, a zlepšuje tak chování ve vlhkém, prašném nebo pobřežním prostředí. Konstrukce poskytuje vysokou mechanickou pevnost, výbornou odolnost proti vlhkosti a dlouhodobou odolnost povrchu proti erozi. Všechny vnější plochy jsou dimenzovány na koordinaci izolace pro venkovní podmínky a zaručují spolehlivý provoz při znečištění a ultrafialovém záření. Patka obsahuje ukotvovací body pro pevné připevnění a uzemnění, zatímco sekundární svorky jsou v chráněné přihrádce, která zachovává integritu a bezpečnost signálního obvodu.
Technické parametry
Provozní podmínky
- Teplota okolí: -40 °C až +40 °C podle dodaných údajů
- Nadmořská výška: Reference ≤ 3000 m; vyšší polohy se potvrzují podle projektu
- Prostředí montáže: Svislá venkovní montáž na fundaci, konzole nebo ocelové konstrukci
- Částečné výboje: Musí odpovídat platným normám pro proudové transformátory a požadavkům projektu
Technické parametry
LZZBW-35A a LZZBW-35B jsou jednofázové proudové transformátory pro venkovní montáž, odlité z epoxidové pryskyřice, pro soustavy 35 kV/40,5 kV. Pracují v rozsahu teplot okolí -40 °C až +40 °C a hodí se pro instalace do nadmořské výšky 3000 m. Podle norem IEC 61869 a GB/T 20840 podporují primární proudy od 10 A do 2000 A a sekundární výstupy 1 A nebo 5 A.
| Typ | Proudový převod jmenovitý (A) |
Třída přesnosti (ochrana/ měření) |
Jmenovitý výkon (VA) |
ALF | FS | Tepelný zkratový proud |
Dynamický proud |
|---|---|---|---|---|---|---|---|
| LZZBW-35A | 10–200/5 | 0.2S / 0.2S 0.2S / 0.5 0.2S / 10P 0.5 / 10P 0.2S / 0.5 / 10P 0.2 / 0.5 / 10P |
0,2S: 10 VA 0,5: 15 VA 10P: 15 VA |
10 / 15 / 20 | 5 (10) |
150 × I1n | 375 × I1n |
| 300/5 | 31.5kA | 80kA | |||||
| 400/5 | 31.5kA | 80kA | |||||
| 500/5 | 40kA | 100kA | |||||
| 600/5 | 0,2S: 15 VA 0,5: 15 VA 10P: 15 VA |
10 / 15 / 20 | 50kA | 125kA | |||
| 800/5 | 63kA | 125kA | |||||
| 1000/5 | 0,2S: 15 VA 0,5: 15 VA 10P: 20 VA |
80kA | 160kA | ||||
| 800–2000/5 | 80kA | 160kA | |||||
| LZZBW-35B | 10–200/5 | 0.2S / 0.2S / 0.5 0.2S / 0.5 / 10P 0.2S / 0.5 / 10P / 10P 0.2S / 10P / 10P / 10P |
0,2S: 10 VA 0,5: 15 VA 10P: 15 VA |
10 / 15 / 20 | 5 (10) |
150 × I1n | 375 × I1n |
| 300/5 | 31.5kA | 80kA | |||||
| 400/5 | 31.5kA | 80kA | |||||
| 500/5 | 40kA | 100kA | |||||
| 600/5 | 0,2S: 10 VA 0,5: 15 VA 10P: 15 VA |
50kA | 125kA | ||||
| 800/5 | 63kA | 125kA | |||||
| 1000/5 | 0,2S: 15 VA 0,5: 15 VA 10P: 20 VA |
80kA | 160kA | ||||
| 800–2000/5 | 80kA | 160kA |
Instalace a zapojení

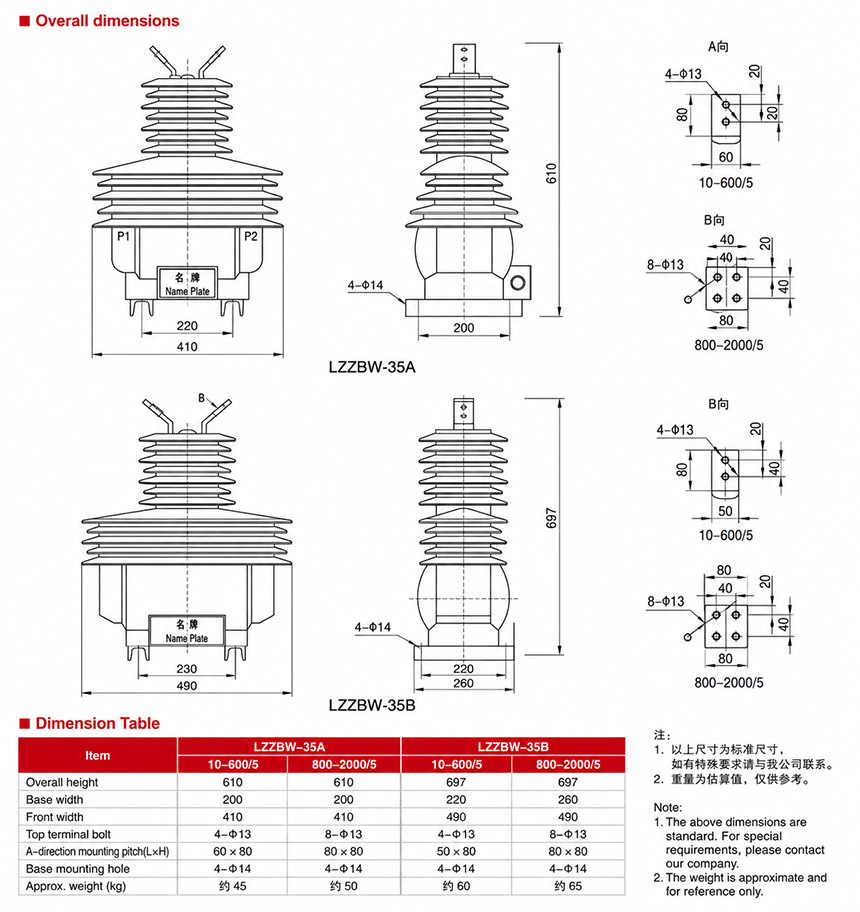

Náčrt montáže
Jednofázové proudové transformátory pro venkovní montáž LZZBW-35A a LZZBW-35B jsou určeny k montáži na sloup nebo konstrukci za použití dodané konzoly. Zajistěte pevné připevnění a správné srovnání s primárním vodičem a zachovejte bezpečnostní vzdálenosti předepsané místními elektrickými předpisy.
Výběr a časté otázky
Návod k výběru
- Zvolte A nebo B podle počtu potřebných jader. Provedení A připouští jednodušší uspořádání se dvěma nebo třemi jádry, zatímco B uvádí schémata tří a čtyř jader s několika ochrannými výstupy.
- Vyberte přesný převod a správnou skupinu vysokých proudů. Řádek «800-2000/5» překrývá položky 800 A a 1000 A; vyžádejte si opravenou tabulku pro 1200 A-2000 A nebo pro požadovaný rozsah.
- Používejte podrobné údaje o zátěži, nikoli obecné hodnoty. Tabulka výběru dokumentuje hodnoty od 10 VA do 20 VA; obecné zmínky o 30 VA nebo 40 VA vyžadují potvrzení pro konkrétní převod.
- Slaďte FS a ALF po jednotlivých jádrech. FS 5/10 platí pro měřicí jádra, ALF 10/15/20 platí pro ochranná jádra třídy 10P.
- Kvalifikujte venkovní montáž. Potvrďte chování při -40 °C a v nadmořské výšce 3000 m, unikovou vzdálenost, stupeň znečištění, krytí, ultrafialové záření, tvorbu námrazy, vítr, svorkovou skříň, dobu zkratu a úroveň částečných výbojů.
Časté dotazy
D1: Lze tento venkovní proudový transformátor 35 kV instalovat nad 3000 m n. m.?
Standardní typy jsou dimenzovány do nadmořské výšky 3000 m. Nad tuto mez jsou nutná zvláštní izolační řešení. Kontaktujte náš inženýrský útvar pro potvrzení konkrétního projektu.
D2: Jaký je tepelný zkratový proud u LZZBW-35B?
Tepelný zkratový proud činí 150násobek jmenovitého primárního proudu (150 × I1n). Únosnost dynamického proudu sahá k 375 × I1n. Úrovně zkratu ve vaší soustavě si ověřte s naším technickým útvarem.
D3: Jaké kombinace tříd přesnosti jsou k dispozici pro ochranu a měření?
Je možno několik kombinací, mj. 0,2S/0,5, 0,2S/10P a 0,2S/0,5/10P. Výkony měřicích obvodů jsou 10 VA pro třídu 0,2S a 15 VA pro třídy 0,5 a 10P. Uveďte přesné požadavky na sekundární zátěž při poptávce.
D4: Splňují tyto proudové transformátory 35 kV mezinárodní normy IEC?
Ano, LZZBW-35A i LZZBW-35B zcela odpovídají normám IEC 61869 a GB/T 20840. Standardní zkušební doklady se dodávají s výrobkem. Podrobnosti o certifikaci třetí stranou si vyžádejte v fázi zadávacího řízení.
D5: Lze upravit primární proud nad 2000 A?
Standardní konfigurace pokrývají primární proudy od 10 A do 2000 A. Převody na míru nad 2000 A jsou dostupné po potvrzení továrním inženýringem. Sdělte přesné požadavky na primární a sekundární proud pro individuální nabídku.
D6: Pro jaká použití se hodí transformátor s epoxidovou litou izolací LZZBW-35?
Tyto jednofázové proudové transformátory pro venkovní montáž jsou určeny pro soustavy 35 kV a 40,5 kV. Jsou ideální pro svislou venkovní montáž na fundaci, konzolu nebo ocelovou konstrukci. Před nákupem potvrďte nosnost fundace.
D7: Jak extrémní teploty ovlivňují chování těchto venkovních přístrojů?
Přístroje odlité z epoxidové pryskyřice spolehlivě pracují v teplotním rozsahu okolí -40 °C až +40 °C. Úrovně částečných výbojů odpovídají platným normám pro proudové transformátory. Kontaktujte nás pro posouzení projektů v extrémním klimatu.
