Τεχνικές παράμετροι

Συνθήκες Λειτουργίας

• Θέση εγκατάστασης: Εξωτερικοί πίνακες, υποσταθμοί ή σημεία διανομής
• Θερμοκρασία περιβάλλοντος: -20°C έως +40°C
• Υψόμετρο: ≤ 1000m (τυπικό)
• Μόνωση: Χυτή ρητίνη εποξειδίου
• Συχνότητα: 50Hz ή 60Hz
• Συντήρηση: Ελάχιστη συντήρηση απαιτείται

Τεχνικές Παράμετροι

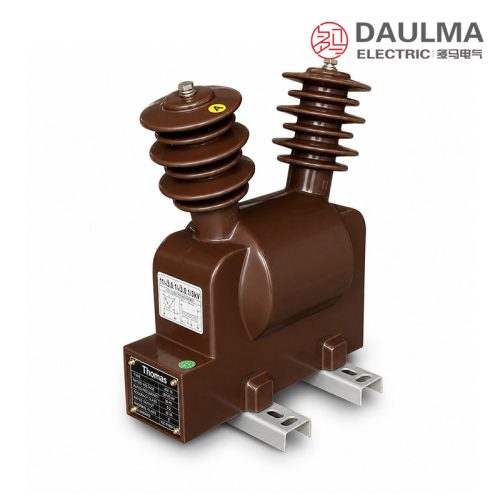

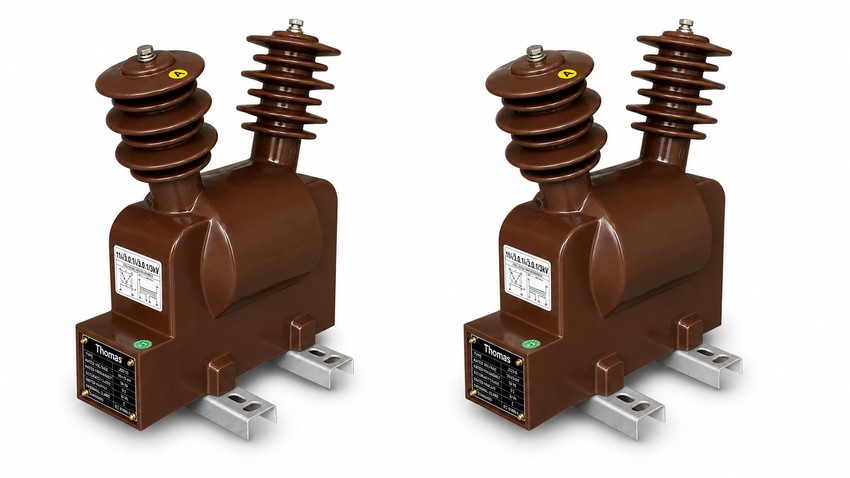

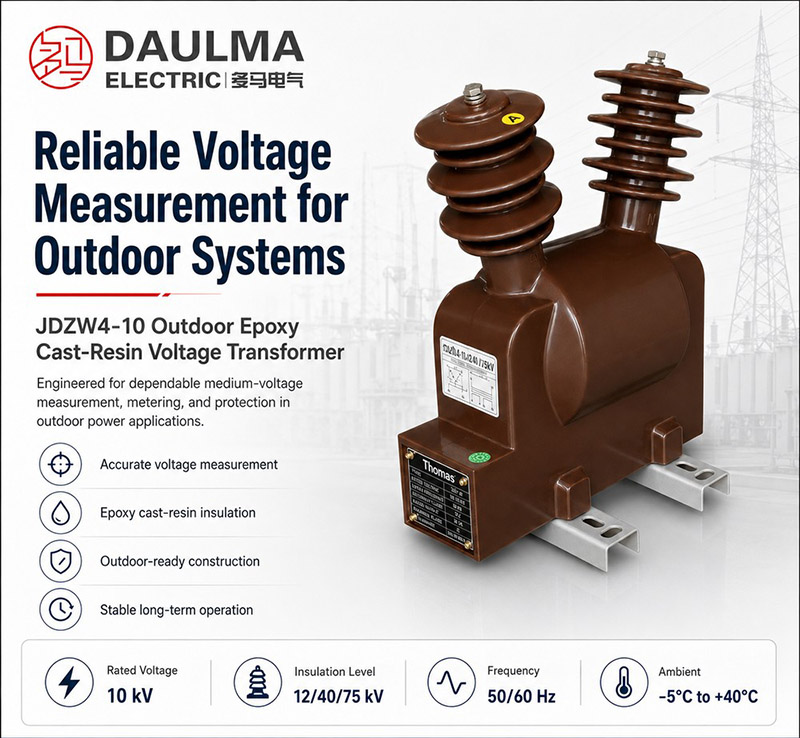

Ο JDZW4-10 είναι εξωτερικός μετασχηματιστής τάσης με χυτή μόνωση από ρητίνη εποξειδίου για συστήματα 10kV. Λειτουργεί σε θερμοκρασιακό εύρος -20°C έως +40°C, κατάλληλος για εγκαταστάσεις έως 1000m υψόμετρο και συμμορφώνεται με το πρότυπο IEC 61869-1.

Εγκατάσταση και καλωδίωση

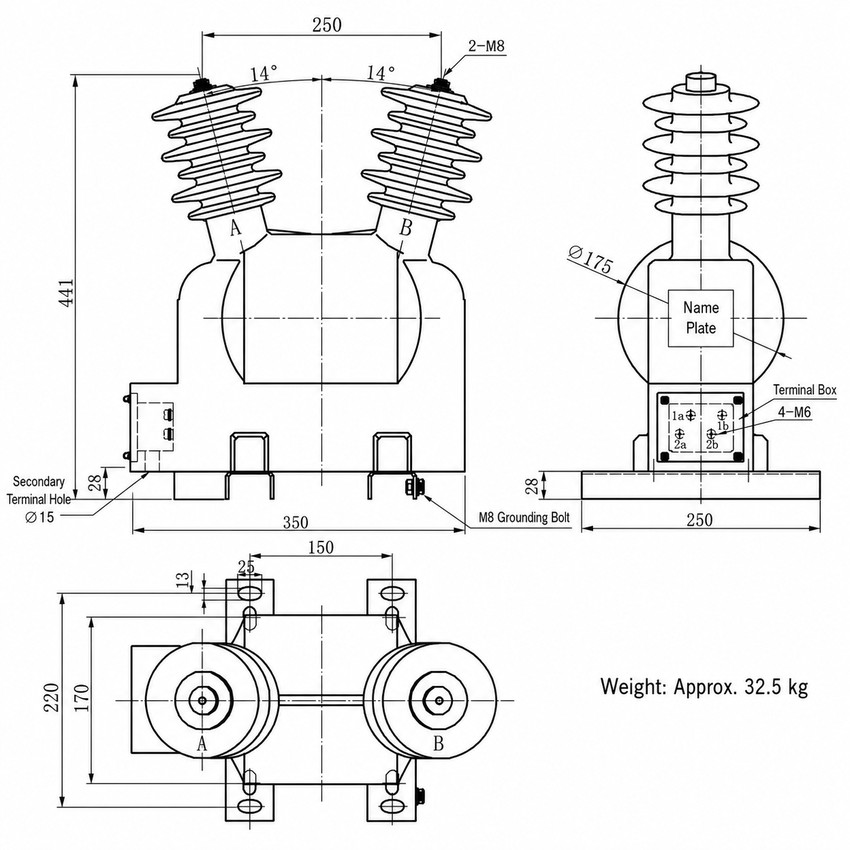

Διάγραμμα Εγκατάστασης

Ο JDZ-10 εγκαθίσταται με δύο πόδια στήριξης που στερεώνονται σε στηρίγματα τύπου U σε εξωτερικούς πίνακες ή κατασκευές υποσταθμών. Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός και πρόσβαση για τις καλωδιώσεις.

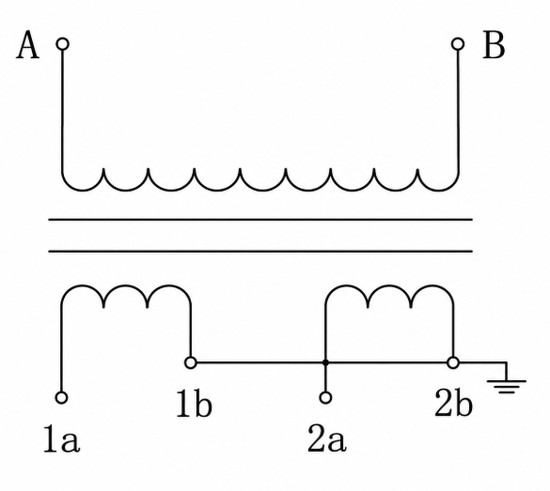

Διάγραμμα Καλωδίωσης

Ο πρωτεύων ακροδέκτης A συνδέεται με τη γραμμή τάσης του συστήματος, ενώ ο ουδέτερος ακροδέκτης N συνδέεται με τη γείωση του συστήματος. Οι δευτερεύοντες ακροδέκτες τροφοδοτούν την έξοδο σε μετρητικές και προστατευτικές συσκευές. Επιβεβαιώστε ότι ο λόγος τάσης αντιστοιχεί στις προδιαγραφές του συστήματος πριν την ενεργοποίηση.

Επιλογή και συχνές ερωτήσεις

Οδηγός Επιλογής

• Επιλέξτε για εφαρμογές με τάση συστήματος 10kV.
• Επιλέξτε κλάση ακρίβειας 0.2 για απαιτήσεις υψηλής ακρίβειας μέτρησης.
• Καθορίστε ονομαστική ισχύ εξόδου 20VA βάσει των απαιτήσεων φορτίου.
• Επιβεβαιώστε τη συχνότητα λειτουργίας: 50Hz ή 60Hz.
• Βεβαιωθείτε ότι το περιβάλλον εγκατάστασης είναι κατάλληλο για εξωτερική χρήση.
• Καθορίστε την απαιτούμενη ποσότητα κατά την παραγγελία.

Συχνές Ερωτήσεις

Ε1: Τι είναι ένας μετασχηματιστής τάσης με ρητίνη εποξειδίου;

Ένας μετασχηματιστής τάσης με ρητίνη εποξειδίου χρησιμοποιεί προηγμένη χυτή μόνωση από ρητίνη αντί για παραδοσιακό λάδι ή πορσελάνη, προσφέροντας ανώτερη αντίσταση στην υγρασία, προστασία από UV και λειτουργία χωρίς συντήρηση, ιδανική για εξωτερική χρήση.

Ε2: Ποια είναι τα οφέλη της μόνωσης με ρητίνη εποξειδίου σε εξωτερικούς μετασχηματιστές;

Η μόνωση με ρητίνη εποξειδίου παρέχει εξαιρετική αντίσταση στην υγρασία, μακροχρόνια σταθερότητα έναντι της υπεριώδους ακτινοβολίας για εξωτερική έκθεση και μια σφραγισμένη, ασυντήρητη κατασκευή που εξαλείφει την ανάγκη για περιοδικούς ελέγχους λαδιού ή καθαρισμό.

Ε3: Ποια κλάση ακρίβειας υποστηρίζει ο JDZW4-10;

Ο JDZW4-10 διατίθεται σε κλάση ακρίβειας 0.2, κατάλληλη για μετρήσεις υψηλής ακρίβειας και αξιόπιστη μέτρηση τάσης σε εφαρμογές προστασίας και εσόδων.

Ε4: Απαιτείται τακτική συντήρηση για τον JDZ-10;

Δεν απαιτείται τακτική συντήρηση λόγω της συμπαγούς κατασκευής από χυτή ρητίνη. Συνιστάται μόνο περιοδική οπτική επιθεώρηση για φυσικές ζημιές.

Ε5: Ποια διεθνή πρότυπα πληροί ο JDZ-10;

Ο JDZW4-10 συμμορφώνεται με το πρότυπο IEC 61869-1, εξασφαλίζοντας παγκόσμια συμβατότητα και συνέπεια απόδοσης για μετασχηματιστές τάσης μέσης τάσης.

Ε6: Ποιες λεπτομέρειες πρέπει να επιβεβαιωθούν πριν την παραγγελία του JDZ-10;

Πριν την παραγγελία, επιβεβαιώστε το μοντέλο (JDZW4-10), την τάση συστήματος (10kV), την κλάση ακρίβειας (0.2), την ονομαστική ισχύ (20VA), τη συχνότητα (50Hz ή 60Hz), τον τύπο εξωτερικής εγκατάστασης και την απαιτούμενη ποσότητα.

Συχνές Ερωτήσεις

Q1: Τι προϋποθέσεις εγκατάστασης ισχύουν για τον εξωτερικό μετασχηματιστή τάσης JDZW4-10;

Εγκαθίσταται σε εξωτερικούς πίνακες και υποσταθμούς. Λειτουργεί σε υψόμετρο έως 1000m και θερμοκρασίες -20°C έως +40°C. Επιβεβαιώστε τις συνθήκες του χώρου σας πριν την παραγγελία.

Q2: Ποια κλάση ακρίβειας είναι κατάλληλη για μετρήσεις και ποια για τροφοδοσία;

Επιλέξτε κλάση 0.2 ή 0.5 για μετρήσεις (10/60VA) και δευτερεύουσα έξοδο για τροφοδοσία (500VA). Η ονομαστική ισχύς καθορίζει την τελική κλάση. Επικοινωνήστε μαζί μας για τεχνική υποστήριξη επιλογής.

Q3: Ποια διεθνή πρότυπα συμμόρφωσης ακολουθεί ο μονοφασικός μετασχηματιστής τάσης JDZW4-10;

Ο εξοπλισμός συμμορφώνεται πλήρως με το πρότυπο IEC 61869-1. Η μόνωση είναι χυτή ρητίνη εποξειδίου για μέγιστη ασφάλεια. Ζητήστε το πιστοποιητικό συμμόρφωσης κατά την παραγγελία.

Q4: Πραγματοποιούνται εργοστασιακοί έλεγχοι πριν την αποστολή του μετασχηματιστή τάσης;

Ναι, κάθε μονάδα υποβάλλεται σε αυστηρούς εργοστασιακούς ελέγχους ποιότητας. Ο ακριβής χρόνος παράδοσης και τα τεστ εξαρτώνται από την ποσότητα. Επικοινωνήστε με το τμήμα πωλήσεων για λεπτομέρειες.

Q5: Είναι συμβατός ο μετασχηματιστής με συστήματα ηλεκτρικής ενέργειας 60Hz;

Ναι, ο JDZW4-10 σχεδιάστηκε για λειτουργία σε δίκτυα 50Hz ή 60Hz. Η ονομαστική τάση εισόδου είναι 10kV με έξοδο 100V. Καθορίστε τη συχνότητα του δικτύου σας κατά την παραγγελία.

Q6: Για ποιες εφαρμογές μέσης τάσης προορίζεται αυτός ο εξωτερικός μετασχηματιστής;

Προορίζεται για σημεία διανομής και υπαίθριους υποσταθμούς συστημάτων 10kV. Προσφέρει αξιόπιστη μέτρηση και τροφοδοσία με ελάχιστη συντήρηση. Επισκεφθείτε τη σελίδα μας για περισσότερους μετασχηματιστές μέσης τάσης.
