Descripción general

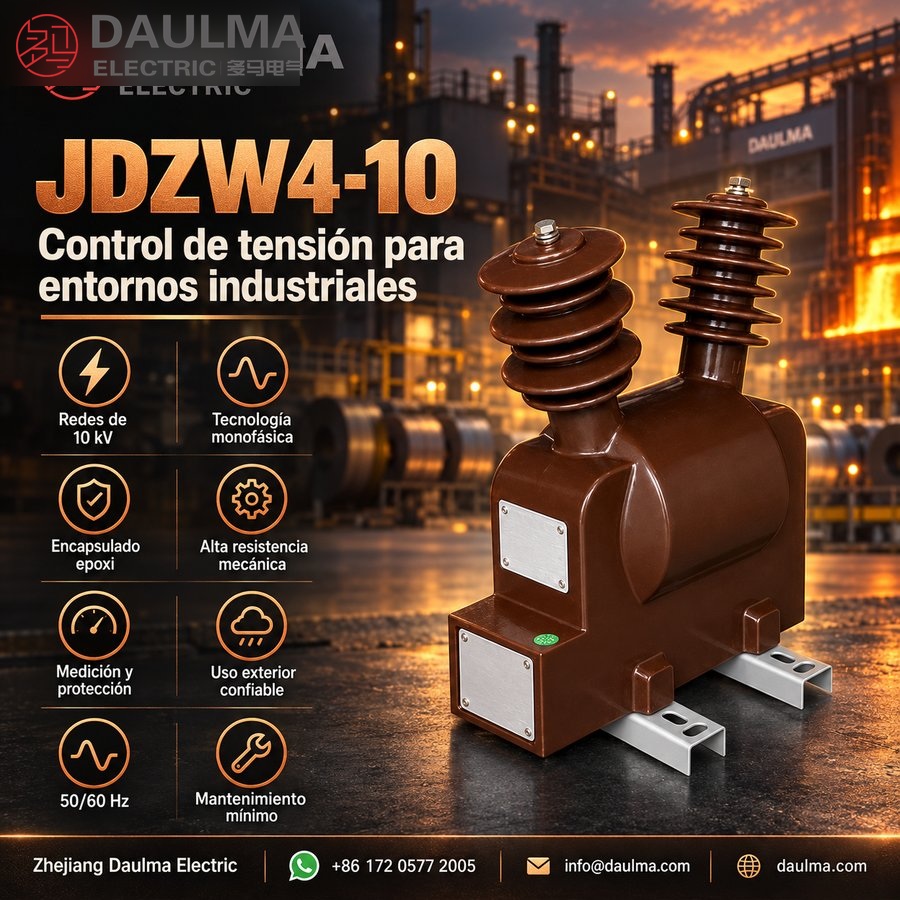

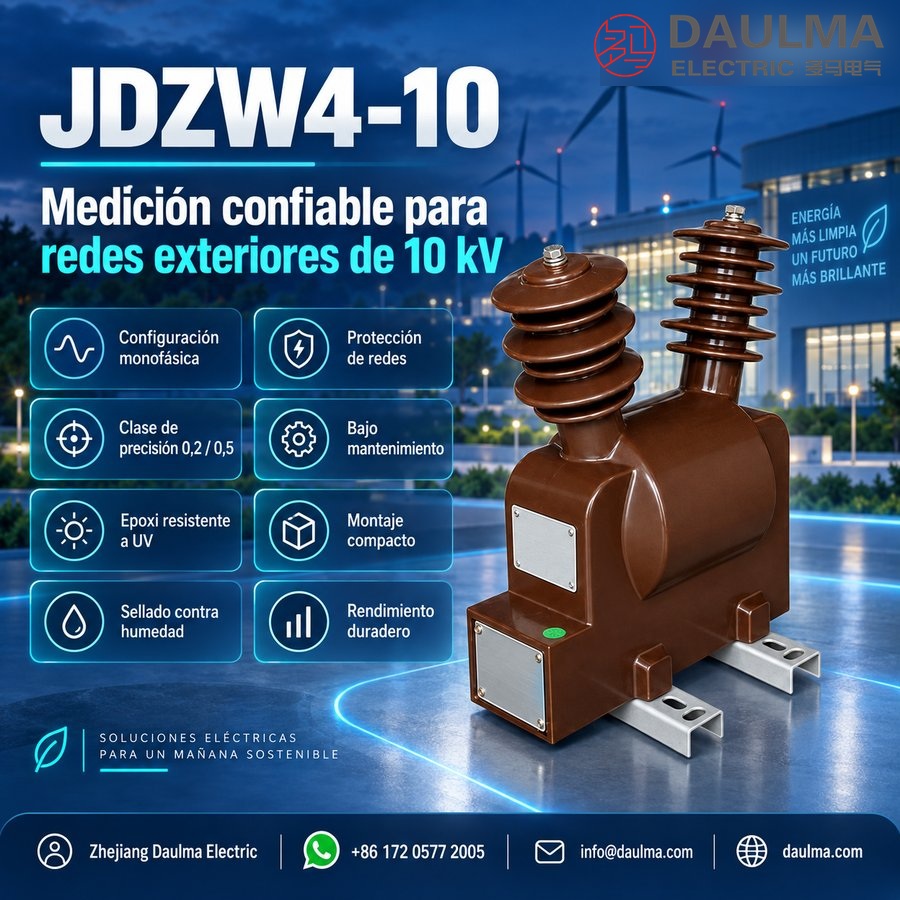

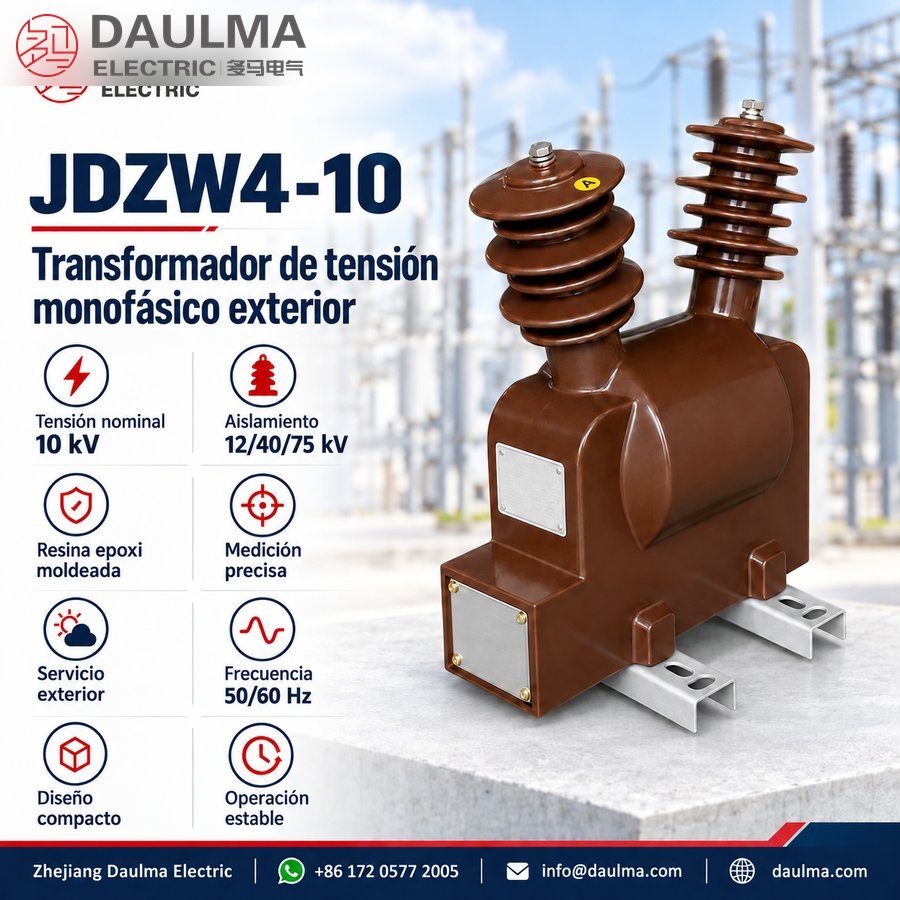

El JDZW4-10 es un transformador de tensión monofásico para exteriores, clasificado para sistemas de distribución de media tensión de 10 kV. Cuenta con aislamiento moldeado en resina epoxi, lo que garantiza un rendimiento robusto en condiciones ambientales adversas, con excelente resistencia a la humedad, radiación UV y fluctuaciones térmicas.
Diseñado para aplicaciones de medición y protección de precisión, el JDZW4-10 ofrece clase de exactitud 0.2 y una potencia nominal de salida de 20 VA, cumpliendo con los requisitos estándar para entrada de equipos de medida y relés. Su construcción compacta y libre de mantenimiento facilita la instalación en celdas exteriores, subestaciones y redes eléctricas industriales donde es crítica una detección fiable de tensión.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV |
| Medio aislante | Resina epoxi moldeada |
| Configuración de fases | Monofásico |
| Clase de exactitud | 0.2 |
| Potencia nominal | 20 VA |
| Tipo de aplicación | Exterior |
| Tensión primaria | 10 kV |
| Tensión secundaria | 100 V (estándar) |
| Frecuencia | 50 Hz / 60 Hz |
| Nivel de aislamiento | 12 kV (máximo del sistema) |
| Posición de instalación | Vertical |
| Requisito de mantenimiento | Sin mantenimiento |
Construcción

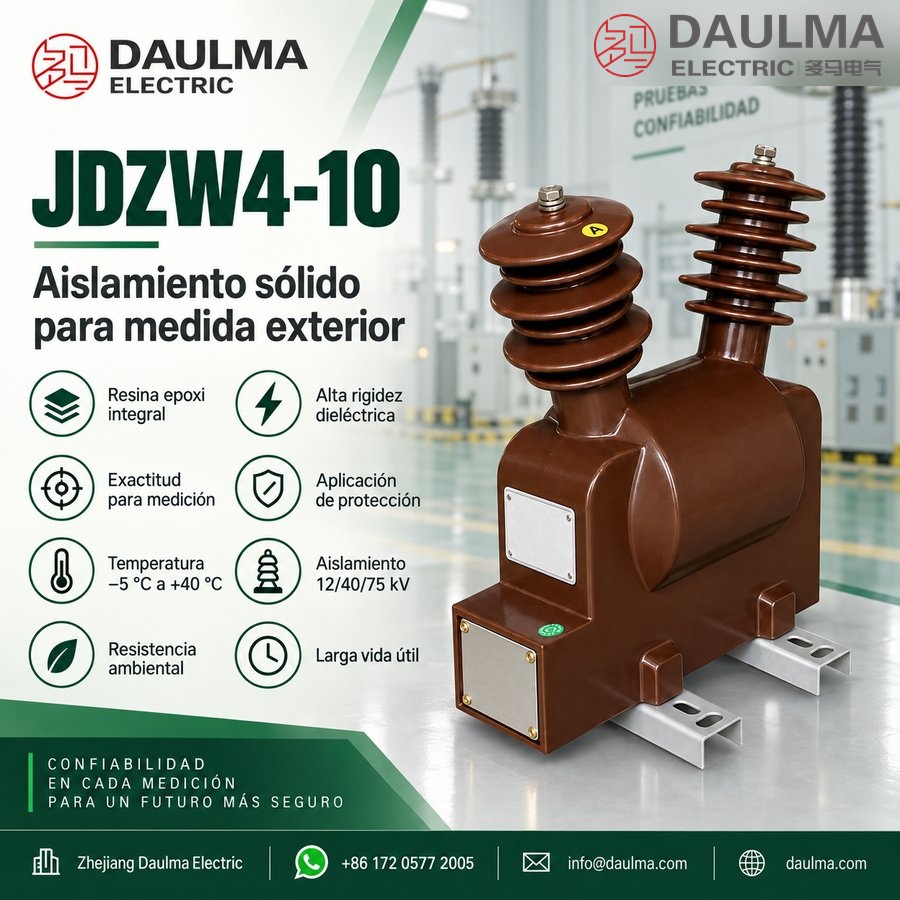

El JDZW4-10 presenta una construcción totalmente moldeada en resina, encapsulando todos los componentes activos en resina epoxi de alta calidad. Esta estructura aislante monolítica elimina huecos de aire e impide la entrada de humedad, garantizando estabilidad dieléctrica a largo plazo. La carcasa es resistente a los rayos UV y está diseñada para soportar ciclos térmicos, contaminación y condensación típicos en instalaciones exteriores. Los terminales están protegidos contra la corrosión y claramente identificados para conexiones primarias y secundarias, permitiendo un cableado seguro y fiable en campo.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -20 °C a +40 °C
- Altitud: ≤ 1000 m (estándar)
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Mantenimiento: Requiere mantenimiento mínimo
Parámetros técnicos
El JDZW4-10 es un transformador de tensión exterior moldeado en resina epoxi diseñado para sistemas de 10 kV. Opera en un rango de temperatura de -20 °C a +40 °C, apto para instalaciones hasta 1000 m de altitud, y cumple con la norma IEC 61869-1.
| Tensión
nominal |
Clase de exactitud / Potencia nominal (VA) | Potencia
máxima |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Medición o supervisión) | 2a-2b (Alimentación) | |||||
| Tensión
de salida |
Clase de
exactitud |
Potencia
nominal (VA) |
Tensión
de salida (V) |
Potencia
nominal (VA) |
||
| 10 kV | 100 V | 0.2/0.5 | 10/60 | 100/200/220 | 500 | 750 VA |
Instalación y cableado
Diagrama de instalación
El JDZ-10 se instala mediante dos pies de montaje fijados a soportes tipo canal U en celdas exteriores o estructuras de subestación. Asegúrese de disponer de ventilación adecuada y accesibilidad para las conexiones de cableado.
Diagrama de conexionado
El terminal primario A se conecta a la línea de tensión del sistema, mientras que el terminal neutro N se conecta a tierra del sistema. Los terminales secundarios alimentan los dispositivos de medida y protección. Verifique que la relación de transformación coincida con las especificaciones del sistema antes de energizar.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para aplicaciones con tensión de sistema de 10 kV.
- Elija clase de exactitud 0.2 para requisitos de medición de alta precisión.
- Especifique una potencia nominal de 20 VA según las necesidades de carga conectada.
- Confirme la frecuencia de operación: 50 Hz o 60 Hz.
- Asegúrese de que el entorno de instalación sea apto para uso exterior.
- Indique la cantidad requerida al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión en exteriores con climas extremos?
Sí, está diseñado para intemperie. Opera entre -20 °C y +40 °C con aislamiento de resina epoxi moldeada. Consulte al fabricante para altitudes superiores a 1000 m.
Q2: ¿Qué clase de exactitud ofrece para mediciones de alta precisión?
Proporciona clases 0.2 y 0.5 para medición, con potencias de 10 y 60 VA respectivamente. La tensión de salida es de 100 V. Solicite calibración de fábrica si su proyecto lo requiere.
Q3: ¿Qué normativas internacionales cumple este modelo JDZW4-10 de 10 kV?
Cumple estrictamente con la norma IEC 61869-1 para transformadores de instrumentos. La potencia máxima es de 750 VA. Contacte a nuestro equipo para solicitar los certificados de ensayo de tipo.
Q4: ¿Es compatible con sistemas eléctricos de 60 Hz en subestaciones de distribución?
Sí, es totalmente compatible. El transformador monofásico opera en frecuencias de 50 Hz o 60 Hz. Es ideal para celdas exteriores y puntos de distribución. Confirme la frecuencia exacta en su pedido.
Q5: ¿Cuál es el tiempo de entrega para pedidos personalizados de este equipo?
Los plazos de entrega están sujetos a confirmación según el volumen y personalización requerida. El equipo requiere mantenimiento mínimo una vez instalado. Contáctenos directamente para obtener un cronograma de fabricación detallado.
Q6: ¿Qué tipo de transformador es el JDZW4-10 y para qué aplicaciones se usa?
Es un transformador de tensión monofásico exterior moldeado en resina epoxi. Se utiliza en sistemas de 10 kV para medición y supervisión. Consulte nuestro catálogo para más especificaciones técnicas del fabricante Daulma.
Q7: ¿Cuál es la potencia nominal máxima que soporta el secundario de este transformador?
La potencia nominal para alimentación es de 500 VA, con una potencia máxima total de 750 VA. Las tensiones de salida secundarias son 100, 200 o 220 V. Verifique la carga conectada antes de la instalación.
