Descripción general

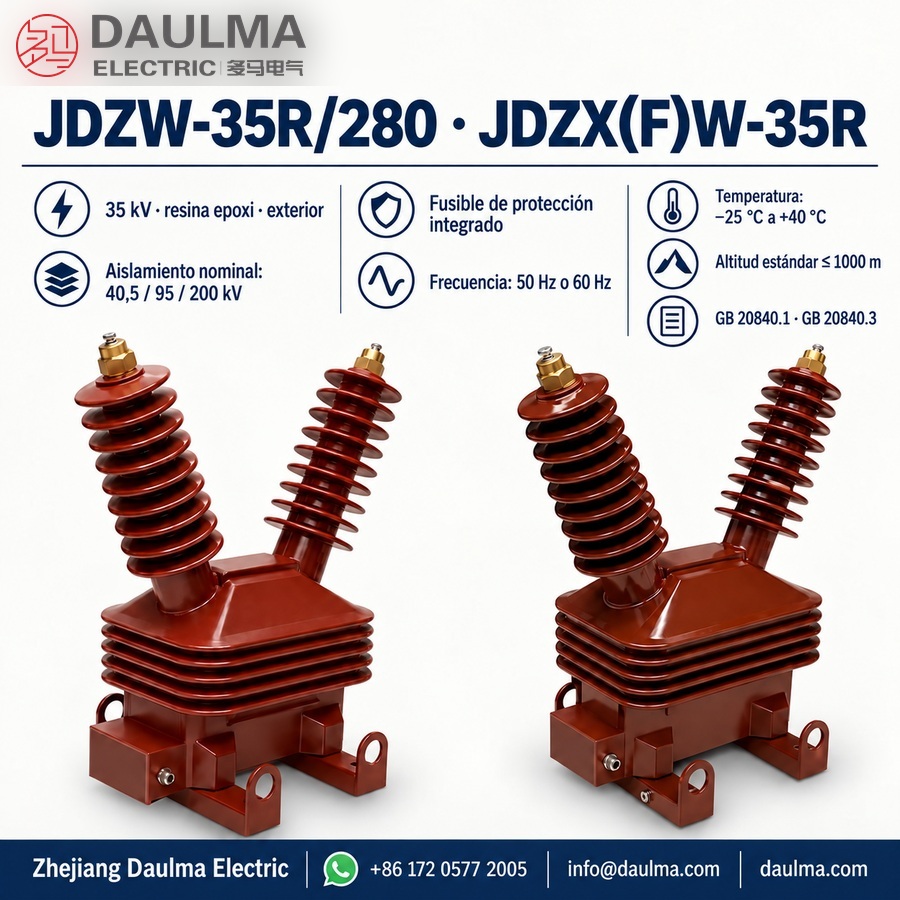

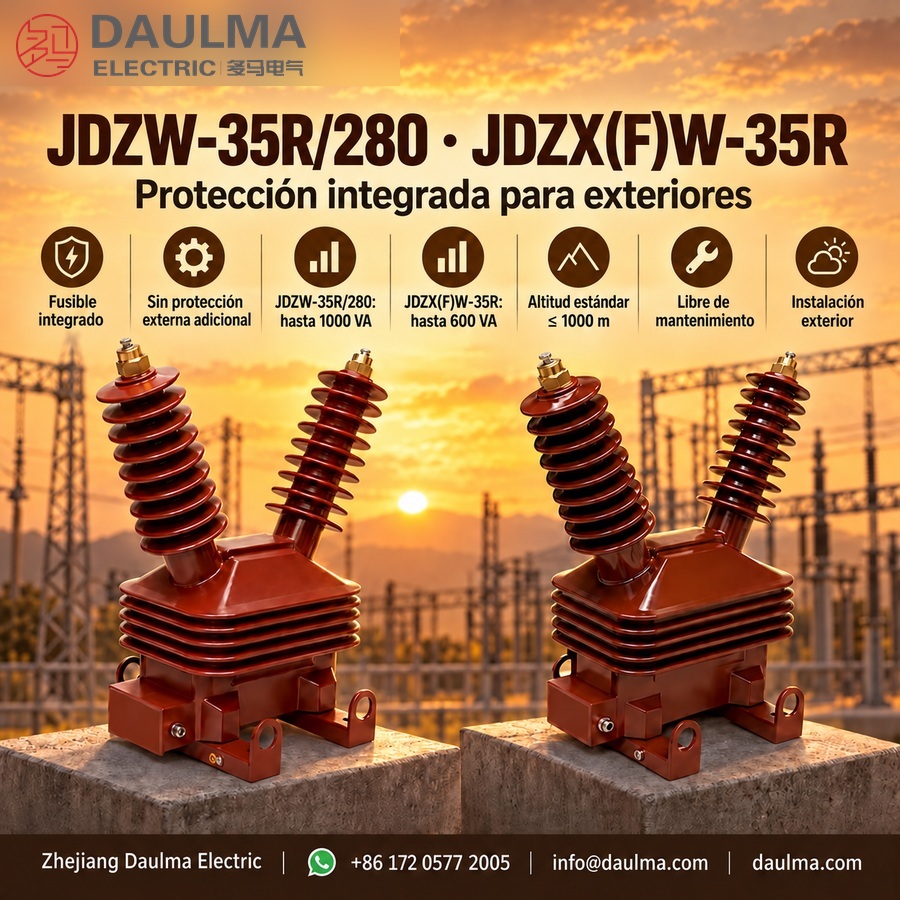

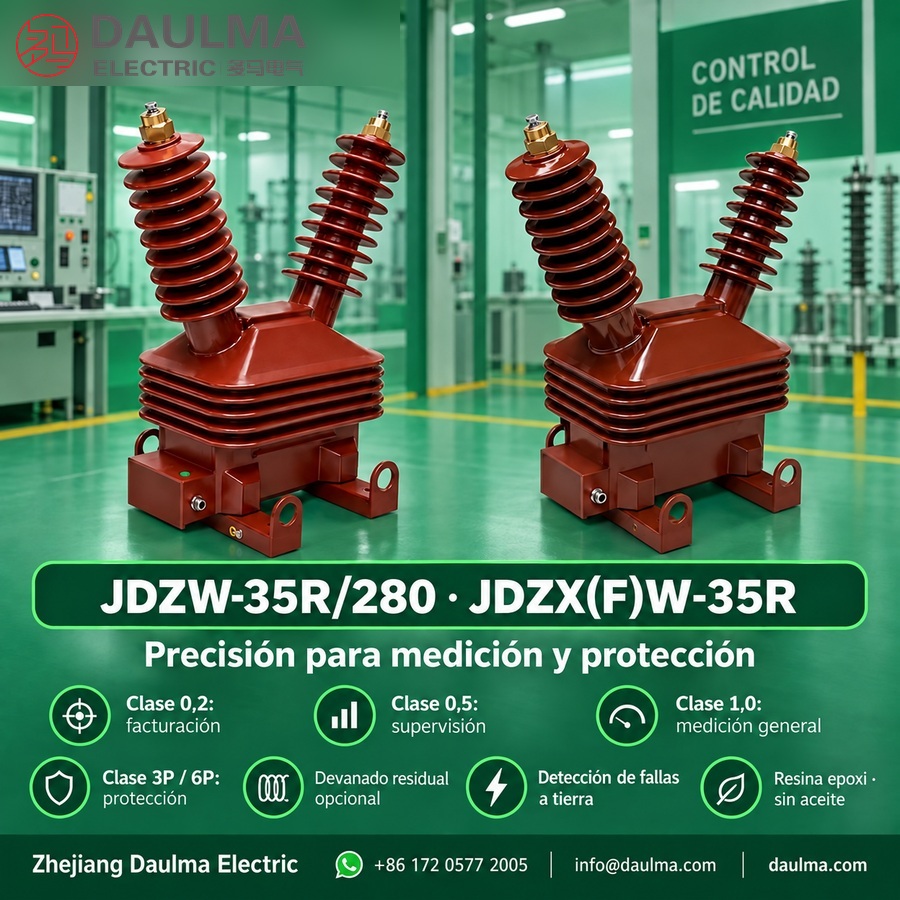

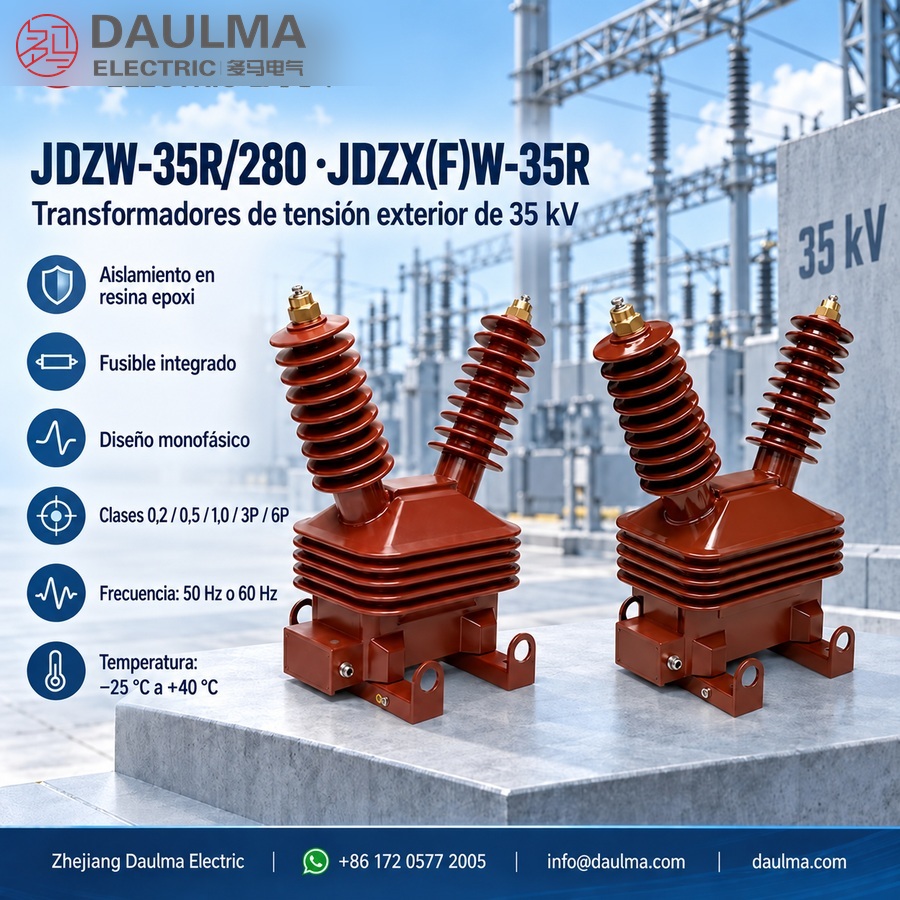

Los transformadores de tensión JDZW-35R/280 y JDZX(F)W-35R son equipos monofásicos para exteriores, con aislamiento en resina epoxi fundida, diseñados para sistemas de 35 kV e incorporan protección mediante fusible integrado. El aislamiento en resina epoxi garantiza un funcionamiento libre de mantenimiento y una huella compacta en comparación con los tipos tradicionales inmersos en aceite.
Disponibles en múltiples clases de exactitud (0,2; 0,5; 1,0; 3P; 6P), estas unidades admiten aplicaciones que van desde la medición de precisión hasta la protección mediante relés. Cumplen con las normas GB20840.1-2010 y GB20840.3-2013 y operan de forma fiable en temperaturas ambiente comprendidas entre -25 °C y +40 °C. Sus usos típicos incluyen subestaciones exteriores, redes de transmisión e instalaciones industriales o de energías renovables que requieren medición robusta y de bajo mantenimiento.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Tensión primaria | 35 kV o 35/√3 kV |
| Tensión secundaria | 0,1 kV, 0,1/√3 kV o 0,1/3 kV |
| Potencia térmica límite | 1000 VA |
| Clases de exactitud | 0,2; 0,5; 1,0; 3P; 6P |
| Tipo de aislamiento | Resina epoxi fundida |
| Protección con fusible | Integrada |
| Fase | Monofásico |
| Instalación | Exterior |
| Rango de temperatura ambiente | -25 °C a +40 °C |
| Normas | GB20840.1-2010, GB20840.3-2013 |
| Devanado residual | Solo en el modelo JDZX(F)W |
Construcción
El transformador presenta una construcción monolítica en resina epoxi fundida, encapsulando todos los componentes activos en una carcasa sólida resistente a la intemperie. Este diseño elimina la necesidad de aislamiento con aceite o gas, proporcionando resistencia inherente a la humedad, la contaminación y la exposición a los rayos UV. Los devanados primario y secundario están completamente embebidos en la matriz de resina epoxi, garantizando una excelente rigidez dieléctrica y estabilidad mecánica. El fusible de alta tensión integrado forma parte del conjunto del devanado primario, ofreciendo una protección fiable contra sobrecorrientes sin hardware externo. Las conexiones terminales se alojan en cámaras protegidas con distancias de fuga optimizadas para servicio exterior en ambientes contaminados. La unidad completa se monta sobre una base robusta apta para instalación en cimentación de hormigón, con provisiones para conexión segura a tierra y acceso seguro durante el mantenimiento.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤ 1000 m (estándar), altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi fundida (libre de mantenimiento)
- Frecuencia: 50 Hz o 60 Hz
- Configuración por fase: Monofásico (utilice tres unidades para sistemas trifásicos)
- Protección: Fusible integrado (protección contra sobrecorriente integrada)
- Mantenimiento: Funcionamiento libre de mantenimiento (no se requieren pruebas periódicas de aceite)
Parámetros técnicos
Las series JDZW-35R/280 y JDZX(F)W-35R son transformadores de tensión monofásicos para exteriores con aislamiento en resina epoxi fundida, diseñados para sistemas de 35 kV con protección mediante fusible integrado. Operan en un rango de temperatura ambiente de -25 °C a +40 °C y altitudes de hasta 1000 m, cumplen con las normas GB20840.1-2010 y GB20840.3-2013, y admiten frecuencias de 50 Hz y 60 Hz.
| Tipo | Tensión nominal
(kV) |
Aislamiento nominal
(kV) |
Clase de exactitud /
Potencia nominal (VA) |
Potencia
máxima (VA) |
|---|---|---|---|---|
| JDZW-35R | 35/0,1 | 40,5/95/200 | 0,2 50 0,5 100 1 200 |
1000 |
| 35/0,1/0,1 | 0,2/0,5 30/40 | 2*500 | ||
| JDZX(F)W-35R | 35/√3/0,1/√3/0,1/3 | 40,5/95/200 | 0,2(0,5)/3P(6P) 30(60)/100 | 600 |
| 35/√3/0,1/√3/0,1/√3/0,1/3 | 0,2/0,5/3P(6P) 15/20/100 0,2/0,2/3P(6P) 15/15/100 |
2*300 |
Instalación y cableado
Dimensiones generales
Dimensiones totales: Altura aproximadamente 850+10 mm, ancho superior 642,5 mm, ancho de base 445 mm, huella 758×510 mm. Peso: aproximadamente 126 kg. El montaje se realiza mediante pies de fijación en la base con orificios para pernos. El aislador está dispuesto en configuración en V de 22,5°. Mantenga una distancia mínima de 600 mm alrededor del transformador para facilitar el acceso durante el mantenimiento.
Diagrama de conexiones
Los modelos JDZW-35R/280 y JDZX(F)W-35R admiten múltiples configuraciones de cableado: conexión en estrella (Y) para medición estándar de tensión o conexión en estrella con devanado residual para detección de fallas a tierra. Los terminales primarios A, B, C se conectan al sistema de 35 kV. Las salidas secundarias incluyen 1a, 1b, 1c; 2a, 2b, 2c; y 3a, 3b, 3c para aplicaciones de medición y protección. El fusible integrado proporciona protección contra sobrecorrientes en el circuito primario. Asegúrese de respetar la polaridad y la secuencia de fases durante la instalación.
Selección y preguntas frecuentes
Guía de selección
- Elija el modelo adecuado: Seleccione el JDZW-35R/280 para medición estándar de tensión con potencia térmica límite de 1000 VA, o el JDZX(F)W-35R si se requiere detección de falla a tierra.
- Seleccione la clase de exactitud apropiada: Use la clase 0,2 para facturación, 0,5 para supervisión, 1,0 para medición general, y 3P o 6P para aplicaciones de protección.
- Ajuste a la carga conectada: Asegúrese de que la potencia nominal coincida con los dispositivos conectados (medidores, relés); el JDZW-35R/280 ofrece 1000 VA, mientras que el JDZX(F)W-35R proporciona 600 VA de potencia térmica límite.
- Verifique la idoneidad ambiental: Confirme que la temperatura ambiente (-25 °C a +40 °C) y la altitud (≤1000 m estándar) coincidan con las condiciones del lugar de instalación.
- Considere espacio y mantenimiento: El diseño compacto en resina epoxi es ideal para espacios reducidos y no requiere mantenimiento.
- Aproveche la protección integrada: El fusible integrado elimina la necesidad de componentes externos de protección contra sobrecorriente.
Preguntas Frecuentes
Q1: ¿Se puede instalar esta unidad en subestaciones exteriores?
Sí, está diseñado para subestaciones exteriores y redes de transmisión. Su aislamiento en resina epoxi fundida garantiza funcionamiento libre de mantenimiento. Confirme las condiciones ambientales específicas con nuestro equipo técnico.
Q2: ¿Cómo protege el fusible integrado contra sobrecorrientes?
El fusible integrado aísla fallos internos y externos en el transformador de tensión. Proporciona protección contra sobrecorriente directa sin requerir equipos adicionales. Consulte los valores de ruptura nominales en la ficha técnica.
Q3: ¿Puede operar este equipo a altitudes superiores a 1000 metros?
El diseño estándar es para altitudes ≤ 1000 m. Para instalaciones a mayor altura, se requieren ajustes de aislamiento específicos bajo pedido. Contacte con nosotros para evaluar su proyecto.
Q4: ¿Qué normas internacionales cumple este transformador de tensión?
Cumple estrictamente con las normas GB20840.1-2010 y GB20840.3-2013. Admite frecuencias de 50 Hz y 60 Hz para sistemas trifásicos usando tres unidades. Solicite los certificados de fábrica antes de la compra.
Q5: ¿Se realizan pruebas de fábrica antes del envío?
Sí, cada unidad monofásica de 35 kV supera pruebas de rutina según los estándares GB. Se incluyen ensayos de aislamiento y relación de transformación. Solicite el informe de pruebas específico para su lote.
Q6: ¿Para qué aplicaciones es adecuado el modelo JDZW-35R/280?
Es ideal para estaciones de maniobra y redes de transmisión de 35 kV. Al ser monofásico, se utilizan tres unidades para configurar sistemas trifásicos completos. Verifique la clase de exactitud requerida según su aplicación.
Q7: ¿Por qué el aislamiento en resina epoxi no requiere mantenimiento?
La resina epoxi fundida elimina la necesidad de pruebas periódicas de aceite y sellado. Garantiza un funcionamiento libre de mantenimiento en temperaturas de -25 °C a +40 °C. Confirme las condiciones de servicio para su entorno.
