Descripción general

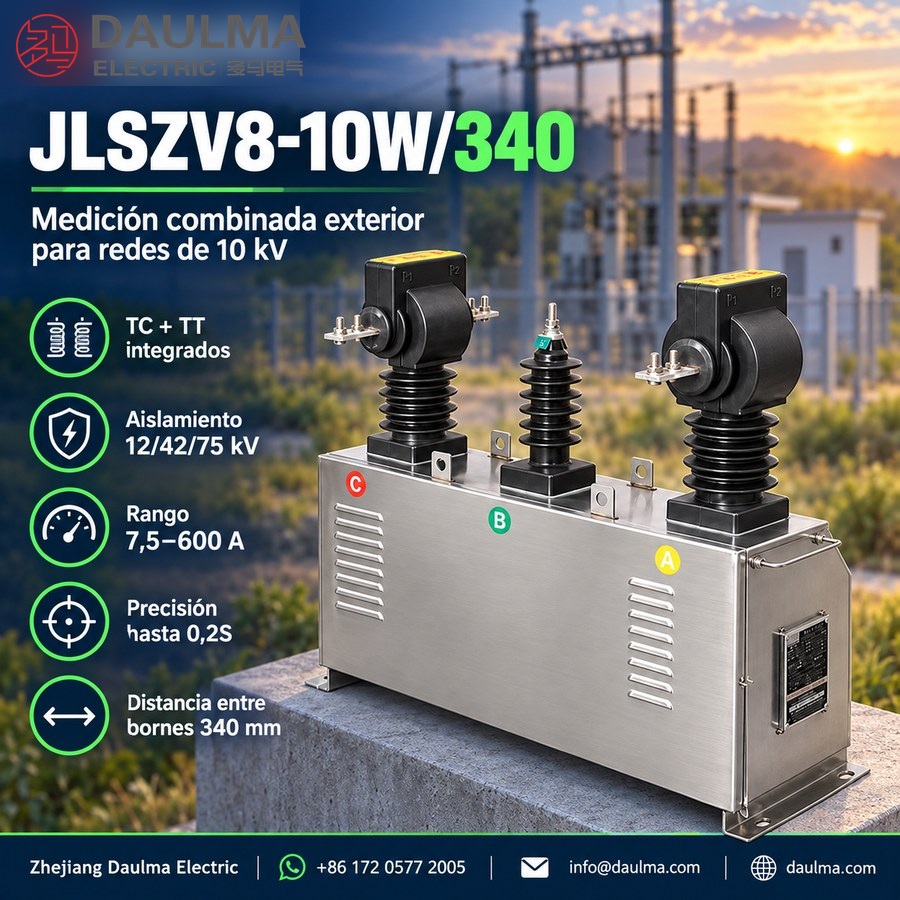

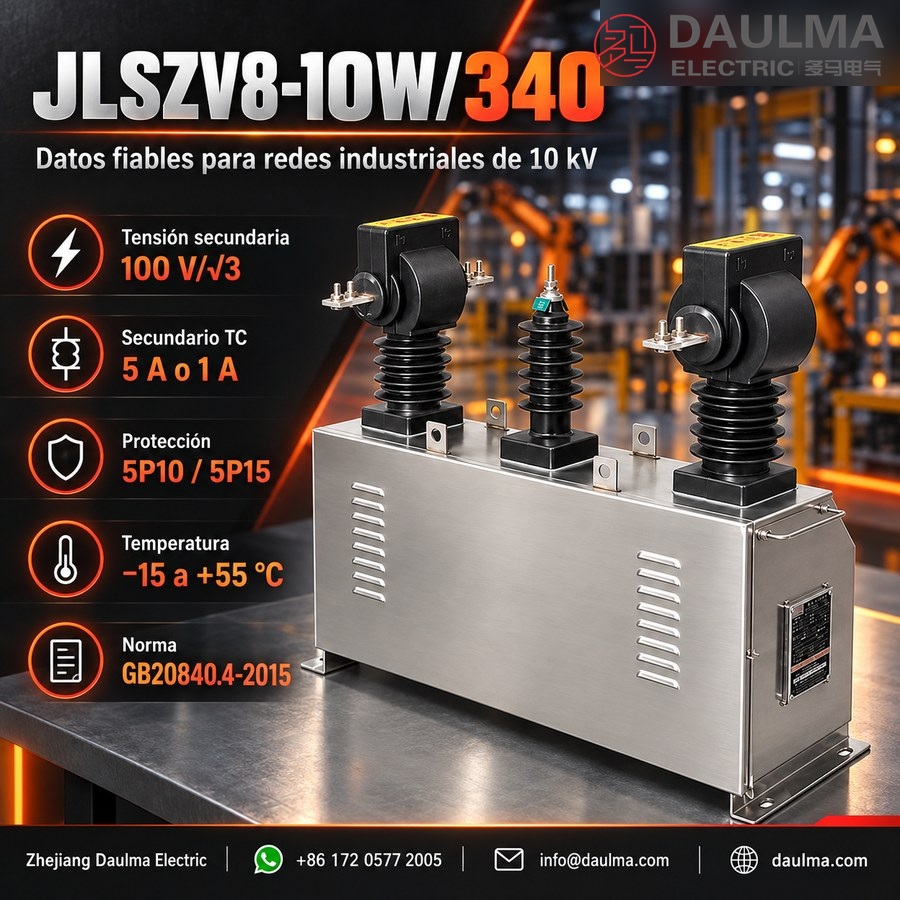

El JLSZV8-10W/340 es un transformador combinado exterior de resina epoxi moldeada diseñado para sistemas de distribución de media tensión de 10 kV. Integra las funciones de transformador de corriente (TC) y transformador de tensión (TT) en una única carcasa metálica, proporcionando señales de medición precisas para aplicaciones de facturación y protección.
Esta caja de medición combinada de 10 kV cuenta con aislamiento clase 12 kV (12/42/75 kV) y cumple con la norma GB20840.4-2015 para facturación de alta precisión. Adecuado para instalaciones en poste, subestaciones compactas y redes industriales de distribución, soporta un amplio rango de corriente desde 7,5 A hasta 600 A y garantiza rendimiento fiable en entornos exteriores exigentes gracias a su construcción de resina epoxi moldeada resistente a la humedad.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV |
| Clase de aislamiento | 12/42/75 kV |
| Rango de corriente | 7,5 A – 600 A |
| Clase de precisión (medición) | 0,2S / 0,5 |
| Clase de precisión (protección) | 5P10 / 5P15 |
| Frecuencia | 50 Hz |
| Tensión secundaria | 100 V / √3 |
| Corriente secundaria | 5 A o 1 A |
| Distancia entre bornes | 340 mm |
| Tipo de instalación | Exterior, montaje en poste |
| Material de la carcasa | Metal |
| Material aislante | Resina epoxi moldeada |
Construcción
El JLSZV8-10W/340 presenta una robusta carcasa metálica que aloja núcleos de TC y TT aislados con resina epoxi moldeada. Los devanados primarios están completamente encapsulados en resina epoxi de alta calidad, garantizando excelente rigidez dieléctrica, resistencia a la humedad y estabilidad mecánica. Los terminales secundarios se encuentran en una caja de bornes sellada para proteger contra la entrada de agentes ambientales. Todo el conjunto está diseñado para exposición directa al exterior, con acabados resistentes a la corrosión y provisiones de montaje seguras adecuadas para instalación en poste o subestación.
Technical Parameters
Condiciones de servicio
- Posición de instalación: Exterior montado en poste, subestación o puntos de distribución
- Temperatura ambiente: -15 °C a +55 °C
- Altitud máxima: ≤ 4500 m (sin derating necesario)
- Carcasa: Carcasa metálica con ranuras de ventilación
- Puesta a tierra: Conecte el borne de tierra según las normas eléctricas locales y de medición
- Mantenimiento: La carcasa metálica requiere mantenimiento mínimo en entornos exteriores
Parámetros técnicos
El JLSZV8-10W/340 es un transformador combinado exterior de resina epoxi moldeada diseñado para sistemas trifásicos de 10 kV. Opera en un rango de temperatura de -15 °C a +55 °C y a altitudes de hasta 4500 m sin derating, cumpliendo con GB20840.4-2015. La unidad presenta carcasa metálica, distancia entre bornes de 340 mm y admite un amplio rango de corriente primaria de 7,5 A a 600 A.
Datos del transformador de tensión
| Relación nominal de tensión |
Nivel nominal de aislamiento (kV) |
Clase de precisión / Potencia nominal |
Potencia límite |
|---|---|---|---|
| 6000/100 | 7,2/32/60 | 0,2 (2×20 VA), 0,5 (2×50 VA), 1,0 (2×80 VA), 3,0 (2×200 VA) | 2×400 VA |
| 10000/100 | 12/42/75 | 0,2 (2×20 VA), 0,5 (2×50 VA), 1,0 (2×80 VA), 3,0 (2×200 VA) | 2×400 VA |
Datos del transformador de corriente
| Corriente primaria nominal (A) |
Clase de precisión / Potencia nominal |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|
| 7,5 – 15 | 0,2S (10 VA), 0,5S (10 VA), 0,5 (15 VA) | 1,0 | 2,5 |
| 20 – 50 | 0,2S (10 VA), 0,5S (10 VA), 0,5 (15 VA) | 2,5 | 6,3 |
| 75 – 100 | 0,2S (10 VA), 0,5S (10 VA), 0,5 (15 VA) | 6,3 | 16 |
| 150 – 200 | 0,2S (10 VA), 0,5S (10 VA), 0,5 (15 VA) | 16 | 40 |
| 300 – 400 | 0,2S (10 VA), 0,5S (10 VA), 0,5 (15 VA) | 40 | 100 |
| 500 – 600 | 0,2S (10 VA), 0,5S (10 VA), 0,5 (15 VA) | 60 | 150 |
Installation & Wiring
Diagrama de instalación
La caja de medición combinada exterior de resina epoxi moldeada JLSZV8-10W/340 se monta mediante 9 pernos M6 a través de los orificios de fijación de la base. Asegúrese de que la superficie de instalación esté nivelada y sea capaz de soportar el peso de la unidad. La carcasa metálica debe fijarse firmemente y conectarse adecuadamente a tierra conforme a las normas eléctricas locales.
Diagrama de cableado
El diagrama de cableado ilustra las conexiones de bornes tanto para transformadores de corriente (TC) como de tensión (TT). Confirme la secuencia correcta de bornes AP1/AP2, BP1/BP2 y CP1/CP2 antes de la puesta en servicio. Los bornes secundarios del TC alimentan la entrada de corriente a los medidores de energía activa y reactiva, mientras que los bornes secundarios del TT proporcionan la entrada de tensión a los medidores y dispositivos de monitoreo. Todas las conexiones a tierra y el cableado interno deben seguir el diagrama de cableado aprobado del proyecto.
Selection & FAQs
Guía de selección
- Seleccione para sistemas de 10 kV con aislamiento clase 12 kV (nominal 12/42/75 kV).
- Elija la corriente primaria del TC entre 7,5 A y 600 A según los requisitos reales de carga.
- Especifique la clase de precisión del TC: 0,2S para facturación de alta precisión o 0,5S/0,5 según normas de medición.
- Seleccione la relación de tensión del TT como 6000/100 o 10000/100 para adaptarse a la tensión de red y a las entradas del medidor.
- Confirme la clase de precisión del TT: 0,2; 0,5; 1,0 o 3,0 según los requisitos de la aplicación.
- Asegúrese de especificar el tipo de instalación como exterior montado en poste (aunque también es posible su uso interior).
Preguntas frecuentes
P1: ¿Cómo selecciono la corriente primaria y la clase de precisión adecuadas del TC para facturación en una red de distribución de 10 kV utilizando el JLSZV8-10W/340?
Para aplicaciones de facturación en redes de 10 kV, la corriente primaria del TC debe coincidir estrechamente con el perfil de carga esperado—seleccione dentro del rango admitido (7,5 A–600 A) según la carga continua máxima. Para cumplir con la norma GB/T 20840.4-2015 y garantizar precisión en facturación, especifique clase 0,2S para medición de alta precisión (p. ej., subestaciones de distribución) o 0,5S/0,5 para uso industrial general. Observe que la clase 0,2S mantiene precisión hasta el 1 % de la corriente nominal, fundamental en escenarios de baja carga. Verifique siempre que la carga secundaria (típicamente 10 VA para 0,2S) no exceda la potencia nominal del transformador para evitar errores de medición.
P2: ¿Cuáles son las principales diferencias entre el JLSZV8-10W/340 y las instalaciones convencionales separadas de TC/TT, y cuándo debo preferir esta unidad combinada?
El JLSZV8-10W/340 integra las funciones de TC y TT en una única carcasa metálica apta para exterior con aislamiento de resina epoxi moldeada, reduciendo huella, complejidad de instalación y coste frente a unidades discretas. Es ideal para aplicaciones en poste, subestaciones compactas o proyectos de modernización donde el espacio es limitado. Sin embargo, a diferencia de configuraciones modulares, ofrece menor flexibilidad para actualizar independientemente los componentes TC o TT. Elija este transformador combinado cuando la tensión del sistema sea fija en 10 kV, la corriente de carga esté dentro de 7,5–600 A y se requiera cumplimiento con GB20840.4-2015. Evítelo si se prevé escalabilidad futura o configuraciones mixtas de tensión.
P3: ¿Qué precauciones de instalación son críticas para evitar riesgos de seguridad o inexactitudes en la medición con el JLSZV8-10W/340?
Debe observar tres precauciones críticas: (1) Nunca deje los circuitos secundarios del TC abiertos durante la operación—siempre cortocircuite o conecte a una carga antes de desconectar conductores para evitar sobretensiones peligrosas (>1000 V). (2) Asegure una puesta a tierra adecuada de la carcasa metálica según las normas eléctricas locales; una conexión deficiente compromete la seguridad y el rendimiento frente a interferencias electromagnéticas. (3) Verifique la polaridad de los bornes (AP1/AP2, etc.) conforme al diagrama de cableado—invertir las conexiones del TC provoca errores negativos en la medición. Además, monte la unidad sobre una superficie nivelada y libre de vibraciones utilizando los nueve pernos M6 para mantener estabilidad mecánica e integridad de la distancia de fuga, especialmente en ambientes costeros o contaminados.
P4: ¿Cómo interpreto las clases de precisión del TT (0,2; 0,5; 1,0; 3,0) y las potencias nominales del JLSZV8-10W/340 en aplicaciones prácticas?
La clase de precisión del TT define el error de transformación de tensión bajo una carga especificada. La clase 0,2 (±0,2 % de error a 2×20 VA) es obligatoria para facturación de alta precisión según GB/T 20840.4. La clase 0,5 (±0,5 % a 2×50 VA) es adecuada para medición comercial general, mientras que las clases 1,0 y 3,0 sirven para monitoreo o relés de protección donde la precisión es menos crítica. La notación “2×” indica dos devanados secundarios independientes—cada uno puede alimentar medidores o dispositivos separados. Superar la potencia nominal VA (p. ej., conectar una carga de 60 VA a un devanado clase 0,2 de 20 VA) degrada la precisión y puede causar sobrecarga térmica. Dimensione siempre las cargas de medición para permanecer dentro de la potencia VA especificada para la clase de precisión elegida.
P5: ¿Qué implicaciones tienen la distancia entre bornes de 340 mm y la clase de aislamiento 12/42/75 kV para la fiabilidad exterior en entornos exigentes?
La distancia entre bornes fase-fase de 340 mm proporciona una distancia mínima de fuga de ~34 mm/kV, superando los requisitos estándar para ambientes con grado de contaminación III/IV (p. ej., zonas costeras o industriales), reduciendo significativamente el riesgo de flameo durante eventos de humedad o niebla salina. Combinado con la clase de aislamiento 12/42/75 kV (12 kV RMS, 42 kV impulso atmosférico, 75 kV resistencia a frecuencia de potencia), este diseño garantiza rendimiento dieléctrico fiable incluso a altitudes de hasta 4500 m sin necesidad de derating. El encapsulado de resina epoxi moldeada bloquea además la entrada de humedad, evitando descargas parciales internas—modo común de fallo en transformadores exteriores con aislamiento en aire u aceite.
P6: ¿Cómo afectan las corrientes térmica y dinámica de corta duración a la coordinación de protecciones en la sección de TC del JLSZV8-10W/340?
La corriente térmica de corta duración del TC (p. ej., 60 kA durante 1 s para corrientes primarias de 500–600 A) y la corriente dinámica (p. ej., 150 kA pico) definen su capacidad para soportar corrientes de falla sin daño. Estos valores deben superar el nivel de falla prospectivo en el punto de instalación para garantizar supervivencia durante los tiempos de apertura del interruptor aguas arriba. Por ejemplo, si la corriente de falla del sistema es 40 kA RMS, seleccione una calificación de TC ≥40 kA (p. ej., segmento 500–600 A). Calificaciones inadecuadas pueden provocar saturación del núcleo, fallo del aislamiento o deformación mecánica durante fallas, comprometiendo tanto la operación del relé de protección como la integridad post-falla. Verifique siempre estos parámetros contra el estudio de cortocircuito de su red.
P7: ¿Qué opciones de personalización están disponibles para el JLSZV8-10W/340 para cumplir con requisitos específicos de proyecto?
Los parámetros personalizables clave incluyen: (1) Corriente primaria del TC (cualquier valor dentro del rango 7,5–600 A), (2) Corriente secundaria del TC (5 A o 1 A—1 A reduce pérdidas por carga en recorridos largos de cable), (3) Relación de tensión del TT (6000/100 V o 10000/100 V para adaptarse a la tensión nominal del sistema), (4) Combinaciones de precisión/potencia del TT (p. ej., dos devanados clase 0,2 de 20 VA para medición redundante) y (5) Configuración de bornes (distancia estándar de 340 mm, aunque distancias de fuga personalizadas pueden estar disponibles para entornos extremos). Observe que las clases de precisión como 0,2S para TC y 0,2 para TT se establecen en fábrica y no pueden ajustarse en campo—especifíquelas correctamente al realizar el pedido.
P8: Desde una perspectiva de adquisición, ¿qué factores influyen en los plazos de entrega, coste y alternativas del JLSZV8-10W/340 en proyectos internacionales?
El plazo de entrega suele oscilar entre 6 y 10 semanas, influenciado por la personalización (p. ej., relaciones no estándar del TC prolongan la entrega 2–3 semanas). Los factores que incrementan el coste incluyen la clase de precisión (0,2S añade una prima del ~15–20 % frente a 0,5), la corriente secundaria (modelos de 1 A son ligeramente más caros por sus devanados más finos) y el volumen. Para proyectos internacionales que requieran cumplimiento con IEC 61869 (vs. GB20840.4), verifique los informes de ensayo—aunque el JLSZV8-10W/340 es técnicamente compatible, la certificación formal IEC puede requerir documentación adicional. Las alternativas incluyen la serie TXL de ABB o las unidades combinadas 8DJH de Siemens, pero suelen carecer de carcasas integradas y costar un 30–50 % más. Evalúe el coste total instalado: el diseño todo-en-uno del JLSZV8-10W/340 reduce gastos de herrajes, mano de obra y huella, compensando en muchos casos el precio unitario inicial.
