Ikhtisar
JLSZV8-10W/340 adalah transformator gabungan luar ruang berbahan resin epoksi tuang yang dirancang untuk sistem distribusi tegangan menengah 10kV. Perangkat ini mengintegrasikan fungsi transformator arus (CT) dan transformator tegangan (PT) dalam satu wadah logam, menyediakan sinyal pengukuran akurat untuk aplikasi pengukuran energi dan proteksi.
Kotak pengukuran transformator gabungan 10kV ini memiliki kelas isolasi 12kV (12/42/75kV) dan memenuhi standar GB20840.4-2015 untuk pengukuran energi pendapatan berakurasi tinggi. Cocok untuk pemasangan di tiang, gardu kompak, dan jaringan distribusi industri, perangkat ini mendukung rentang arus luas dari 7,5A hingga 600A serta menjamin kinerja andal di lingkungan luar ruang yang keras berkat konstruksi resin epoksi tuang yang tahan kelembapan.
Sekilas Spesifikasi Utama
| Parameter | Rating |
|---|---|
| Tegangan Sistem | 10kV |
| Kelas Isolasi | 12/42/75kV |
| Rentang Arus | 7,5A – 600A |
| Kelas Akurasi (Pengukuran) | 0,2S / 0,5 |
| Kelas Akurasi (Proteksi) | 5P10 / 5P15 |
| Frekuensi | 50Hz |
| Tegangan Sekunder | 100V / √3 |
| Arus Sekunder | 5A atau 1A |
| Jarak Terminal | 340mm |
| Jenis Pemasangan | Luar ruang, dipasang di tiang |
| Bahan Wadah | Logam |
| Bahan Isolasi | Resin epoksi tuang |
Konstruksi

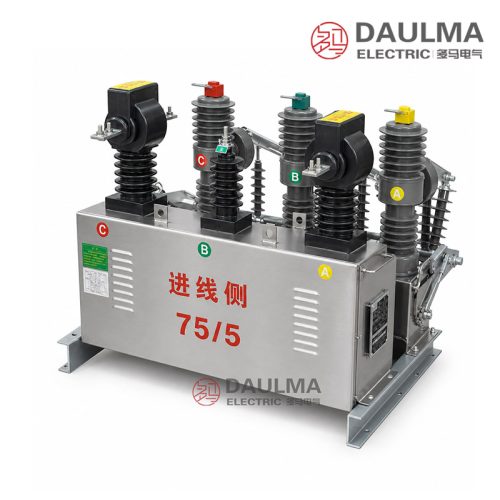

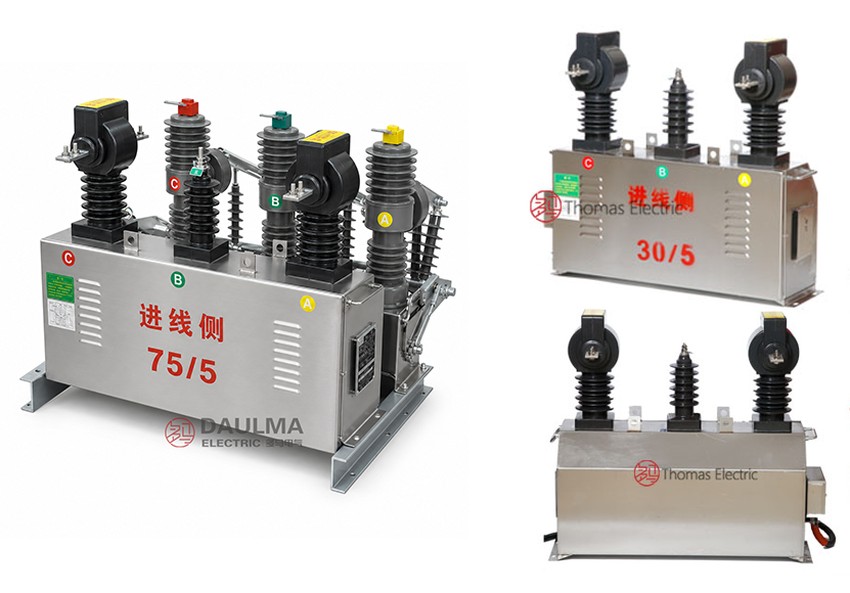

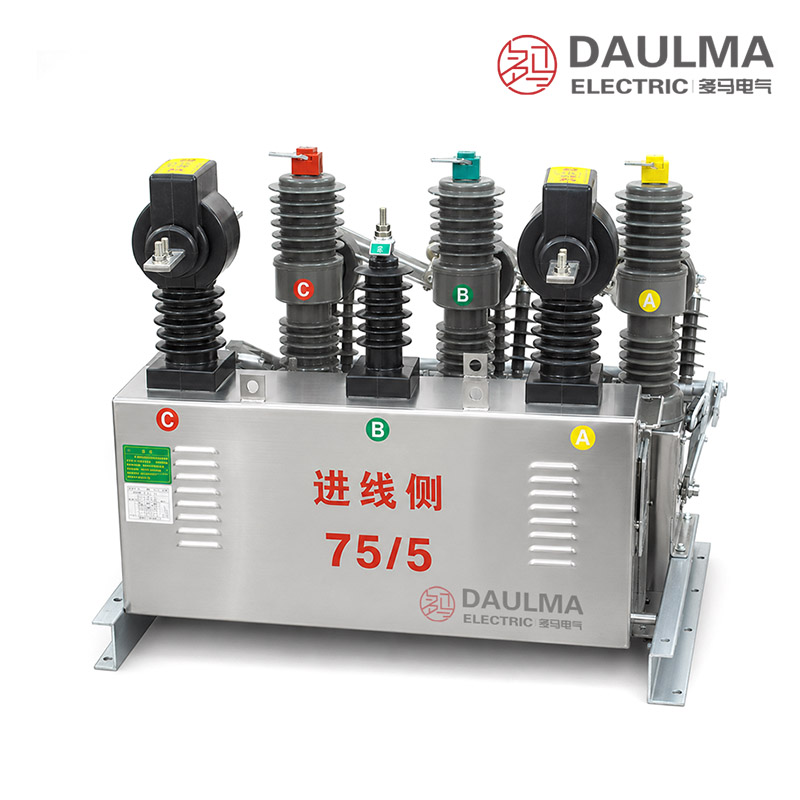

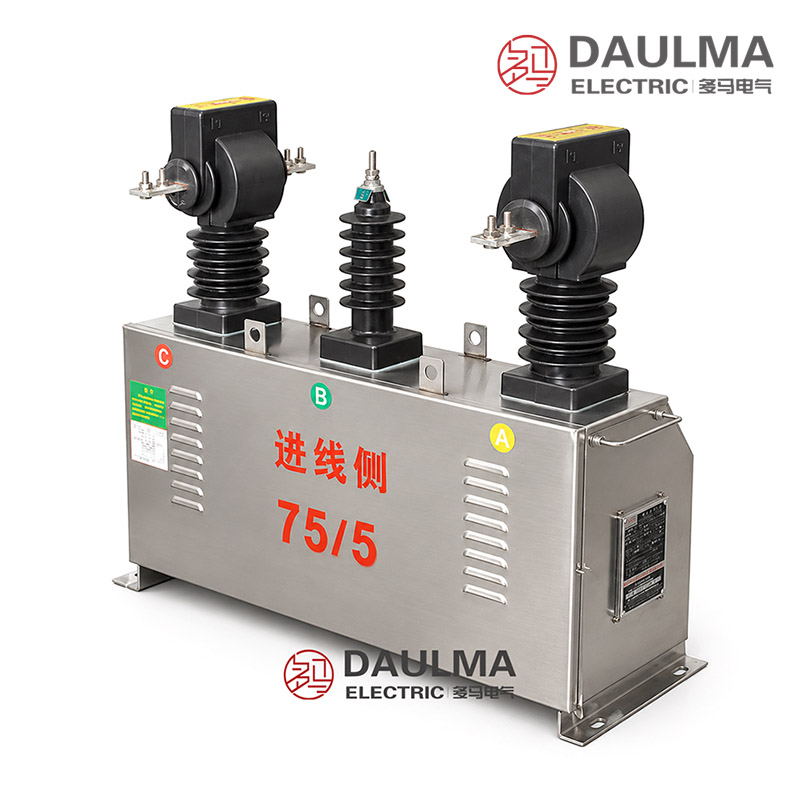

JLSZV8-10W/340 memiliki wadah logam kokoh yang melindungi inti CT dan PT berisolasi resin epoksi tuang. Belitan primer sepenuhnya terbungkus resin epoksi berkualitas tinggi, menjamin kekuatan dielektrik, ketahanan terhadap kelembapan, dan stabilitas mekanis yang unggul. Terminal sekunder ditempatkan dalam kotak terminal tertutup untuk melindungi dari masuknya unsur lingkungan. Seluruh rakitan dirancang untuk paparan langsung luar ruang, dengan lapisan anti-korosi dan ketentuan pemasangan yang aman, sesuai untuk instalasi di tiang atau gardu induk.
Technical Parameters
Kondisi Layanan
- Posisi pemasangan: Luar ruang di tiang, gardu induk, atau titik distribusi
- Suhu lingkungan: -15°C hingga +55°C
- Ketinggian maksimum: ≤ 4500m (tanpa derating)
- Wadah: Wadah logam dengan slot ventilasi
- Pembumian: Hubungkan terminal pembumian sesuai kode kelistrikan setempat dan standar pengukuran
- Pemeliharaan: Wadah logam memerlukan perawatan minimal di lingkungan luar ruang
Parameter Teknis
JLSZV8-10W/340 adalah transformator gabungan luar ruang berbahan resin epoksi tuang yang dirancang untuk sistem tiga fasa 10kV. Perangkat ini beroperasi dalam rentang suhu -15°C hingga +55°C dan pada ketinggian hingga 4500m tanpa derating, sesuai dengan GB20840.4-2015. Unit ini dilengkapi wadah logam, jarak terminal 340mm, dan mendukung rentang arus primer luas dari 7,5A hingga 600A.
Data Transformator Tegangan
| Rasio Tegangan Terukur |
Tingkat Isolasi Terukur (kV) |
Kelas Akurasi / Output Terukur |
Output Maksimum |
|---|---|---|---|
| 6000/100 | 7,2/32/60 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA |
| 10000/100 | 12/42/75 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA |
Data Transformator Arus
| Arus Primer Terukur (A) |
Kelas Akurasi / Output Terukur |
Arus Termal Sesaat |
Arus Dinamis |
|---|---|---|---|
| 7,5 – 15 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 1,0 | 2,5 |
| 20 – 50 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 2,5 | 6,3 |
| 75 – 100 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 6,3 | 16 |
| 150 – 200 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 16 | 40 |
| 300 – 400 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 40 | 100 |
| 500 – 600 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 60 | 150 |
Installation & Wiring

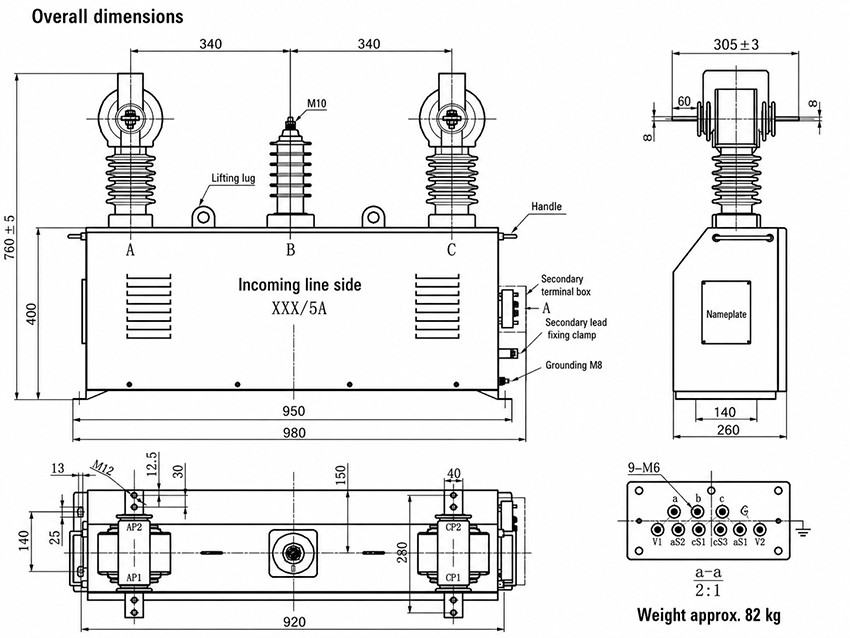

Diagram Instalasi
Transformator gabungan pengukuran luar ruang JLSZV8-10W/340 berbahan resin epoksi tuang dipasang menggunakan 9 baut M6 melalui lubang pemasangan dasar. Pastikan permukaan pemasangan rata dan mampu menahan berat unit. Wadah logam harus dikencangkan dengan aman dan dipbumikan sesuai kode kelistrikan setempat.

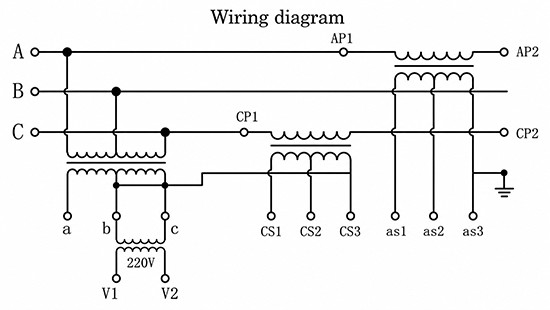

Diagram Pengawatan
Diagram pengawatan menggambarkan koneksi terminal untuk transformator arus (CT) dan transformator tegangan (PT). Konfirmasi urutan terminal yang benar untuk AP1/AP2, BP1/BP2, dan CP1/CP2 sebelum commissioning. Terminal sekunder CT menyuplai input arus ke meter energi aktif dan reaktif, sedangkan terminal sekunder PT menyediakan input tegangan ke meter dan perangkat pemantauan. Semua pembumian dan pengawatan internal harus mengikuti diagram pengawatan proyek yang telah disetujui.
Selection & FAQs
Panduan Pemilihan
- Pilih untuk sistem 10kV dengan isolasi kelas 12kV (rating 12/42/75kV).
- Pilih arus primer CT antara 7,5A dan 600A sesuai kebutuhan beban aktual.
- Tentukan kelas akurasi CT: 0,2S untuk pengukuran pendapatan berakurasi tinggi, atau 0,5S/0,5 sesuai standar pengukuran.
- Pilih rasio tegangan PT sebagai 6000/100 atau 10000/100 agar sesuai dengan tegangan jaringan dan kebutuhan input meter.
- Konfirmasi kelas akurasi PT: 0,2, 0,5, 1,0, atau 3,0 tergantung kebutuhan aplikasi.
- Pastikan jenis pemasangan ditentukan sebagai luar ruang di tiang (meskipun penggunaan dalam ruang dimungkinkan).
Pertanyaan Umum
T1: Bagaimana cara memilih rating arus primer CT dan kelas akurasi yang tepat untuk pengukuran pendapatan pada sistem distribusi 10kV menggunakan JLSZV8-10W/340?
Untuk aplikasi pengukuran pendapatan pada jaringan 10kV, arus primer CT harus sesuai erat dengan profil beban yang diharapkan—pilih dari rentang yang didukung (7,5A–600A) berdasarkan beban kontinu maksimum. Untuk memenuhi GB/T 20840.4-2015 dan menjamin akurasi penagihan, tentukan kelas 0,2S untuk pengukuran presisi tinggi (misalnya, gardu utilitas) atau 0,5S/0,5 untuk penggunaan industri umum. Perlu diketahui bahwa kelas 0,2S mempertahankan akurasi hingga 1% dari arus nominal, penting untuk skenario beban rendah. Selalu verifikasi bahwa beban sekunder (biasanya 10VA untuk 0,2S) tidak melebihi output terukur transformator guna menghindari kesalahan pengukuran.
T2: Apa perbedaan utama antara JLSZV8-10W/340 dan instalasi CT/PT terpisah konvensional, serta kapan sebaiknya memilih unit gabungan ini?
JLSZV8-10W/340 mengintegrasikan fungsi CT dan PT dalam satu wadah logam tahan luar ruang dengan isolasi resin epoksi tuang, sehingga mengurangi jejak ruang, kompleksitas instalasi, dan biaya dibandingkan unit terpisah. Unit ini ideal untuk aplikasi di tiang, gardu kompak, atau proyek retrofit di mana ruang terbatas. Namun, berbeda dengan konfigurasi modular, unit ini kurang fleksibel untuk pembaruan komponen CT atau PT secara independen. Pilih transformator gabungan ini bila tegangan sistem tetap 10kV, arus beban berada dalam rentang 7,5–600A, dan kepatuhan terhadap GB20840.4-2015 diperlukan. Hindari penggunaan jika skalabilitas masa depan atau konfigurasi tegangan campuran direncanakan.
T3: Tindakan pencegahan instalasi apa saja yang kritis untuk menghindari bahaya keselamatan atau ketidakakuratan pengukuran pada JLSZV8-10W/340?
Tiga tindakan pencegahan kritis harus diperhatikan: (1) Jangan pernah biarkan rangkaian sekunder CT terbuka selama operasi—selalu hubung-singkat atau sambungkan ke beban sebelum melepas kabel guna mencegah tegangan lebih berbahaya (>1000V). (2) Pastikan pembumian wadah logam sesuai kode kelistrikan setempat; pembumian tidak memadai membahayakan keselamatan dan kinerja EMI. (3) Verifikasi polaritas terminal (AP1/AP2, dll.) sesuai diagram pengawatan—koneksi CT terbalik menyebabkan kesalahan pengukuran negatif. Selain itu, pasang unit pada permukaan datar dan bebas getaran menggunakan semua sembilan baut M6 untuk menjaga stabilitas mekanis dan integritas jarak merayap, terutama di lingkungan pesisir atau tercemar.
T4: Bagaimana cara menafsirkan kelas akurasi PT (0,2, 0,5, 1,0, 3,0) dan output terukur untuk JLSZV8-10W/340 dalam aplikasi praktis?
Kelas akurasi PT menentukan kesalahan transformasi tegangan di bawah beban tertentu. Kelas 0,2 (kesalahan ±0,2% pada 2×20VA) diperlukan untuk pengukuran pendapatan berakurasi tinggi sesuai GB/T 20840.4. Kelas 0,5 (±0,5% pada 2×50VA) cocok untuk pengukuran komersial umum, sedangkan kelas 1,0 dan 3,0 mendukung relai pemantauan atau proteksi di mana presisi kurang kritis. Notasi “2×” menunjukkan dua belitan sekunder independen—masing-masing dapat melayani meter atau perangkat terpisah. Melebihi VA terukur (misalnya, menghubungkan beban 60VA ke belitan kelas 0,2 berkapasitas 20VA) menurunkan akurasi dan berisiko kelebihan panas. Selalu pastikan beban metering yang terhubung tetap dalam batas VA terukur sesuai kelas akurasi yang dipilih.
T5: Apa implikasi jarak terminal 340mm dan kelas isolasi 12/42/75kV terhadap keandalan luar ruang di lingkungan ekstrem?
Jarak terminal fasa-ke-fasa 340mm memberikan jarak merayap minimum sekitar 34 mm/kV, melebihi persyaratan standar untuk lingkungan derajat polusi III/IV (misalnya, daerah pesisir atau industri), sehingga secara signifikan mengurangi risiko flashover saat kelembapan atau kabut garam. Dikombinasikan dengan kelas isolasi 12/42/75kV (12kV RMS, impuls petir 42kV, tahan frekuensi daya 75kV), desain ini menjamin kinerja dielektrik andal bahkan pada ketinggian hingga 4500m tanpa derating. Enkapsulasi resin epoksi tuang juga mencegah masuknya kelembapan, menghindari partial discharge internal—penyebab umum kegagalan pada transformator luar ruang berisolasi udara atau minyak.
T6: Bagaimana rating arus termal dan dinamis sesaat memengaruhi koordinasi proteksi pada bagian CT JLSZV8-10W/340?
Arus termal sesaat CT (misalnya, 60kA selama 1 detik pada arus primer 500–600A) dan arus dinamis (misalnya, puncak 150kA) menentukan kemampuannya menahan arus gangguan tanpa kerusakan. Nilai-nilai ini harus melebihi level gangguan potensial di titik instalasi untuk memastikan bertahan selama waktu pemutusan pemutus atas. Misalnya, jika arus gangguan sistem 40kA RMS, pilih rating CT ≥40kA (misalnya, segmen 500–600A). Ketidaksesuaian rating berisiko saturasi inti, kegagalan isolasi, atau deformasi mekanis selama gangguan, sehingga mengganggu operasi relai proteksi dan integritas pasca-gangguan. Selalu verifikasi parameter ini terhadap studi hubung singkat jaringan Anda.
T7: Opsi kustomisasi apa saja yang tersedia untuk JLSZV8-10W/340 guna memenuhi kebutuhan proyek spesifik?
Parameter yang dapat dikustomisasi meliputi: (1) Arus primer CT (nilai apa pun dalam rentang 7,5–600A), (2) Arus sekunder CT (5A atau 1A—1A mengurangi rugi beban pada jalur kabel panjang), (3) Rasio tegangan PT (6000/100V atau 10000/100V agar sesuai tegangan sistem nominal), (4) Kombinasi akurasi/output PT (misalnya, dua belitan kelas 0,2 20VA untuk pengukuran redundan), dan (5) Konfigurasi terminal (jarak standar 340mm, namun jarak merayap khusus mungkin tersedia untuk lingkungan ekstrem). Perlu dicatat bahwa kelas akurasi seperti 0,2S untuk CT dan 0,2 untuk PT ditentukan di pabrik dan tidak dapat disesuaikan di lapangan—tentukan dengan benar saat pemesanan.
T8: Dari sudut pandang pengadaan, faktor apa saja yang memengaruhi waktu tunggu, biaya, dan alternatif untuk JLSZV8-10W/340 dalam proyek internasional?
Waktu tunggu biasanya berkisar 6–10 minggu, dipengaruhi oleh kustomisasi (misalnya, rasio CT non-standar memperpanjang pengiriman 2–3 minggu). Faktor biaya meliputi kelas akurasi (kelas 0,2S menambah premi ~15–20% dibanding 0,5), arus sekunder (model 1A sedikit lebih mahal karena belitan lebih halus), dan volume. Untuk proyek internasional yang memerlukan kepatuhan IEC 61869 (vs. GB20840.4), verifikasi laporan uji—meskipun JLSZV8-10W/340 secara teknis selaras, sertifikasi IEC formal mungkin memerlukan dokumentasi tambahan. Alternatif mencakup seri TXL ABB atau unit gabungan Siemens 8DJH, tetapi sering kali tidak memiliki wadah terintegrasi dan harganya 30–50% lebih mahal. Evaluasi total biaya terpasang: desain all-in-one JLSZV8-10W/340 mengurangi biaya perangkat keras pemasangan, tenaga kerja, dan jejak ruang, sehingga mengimbangi harga unit awal dalam banyak kasus.
