Descripción general

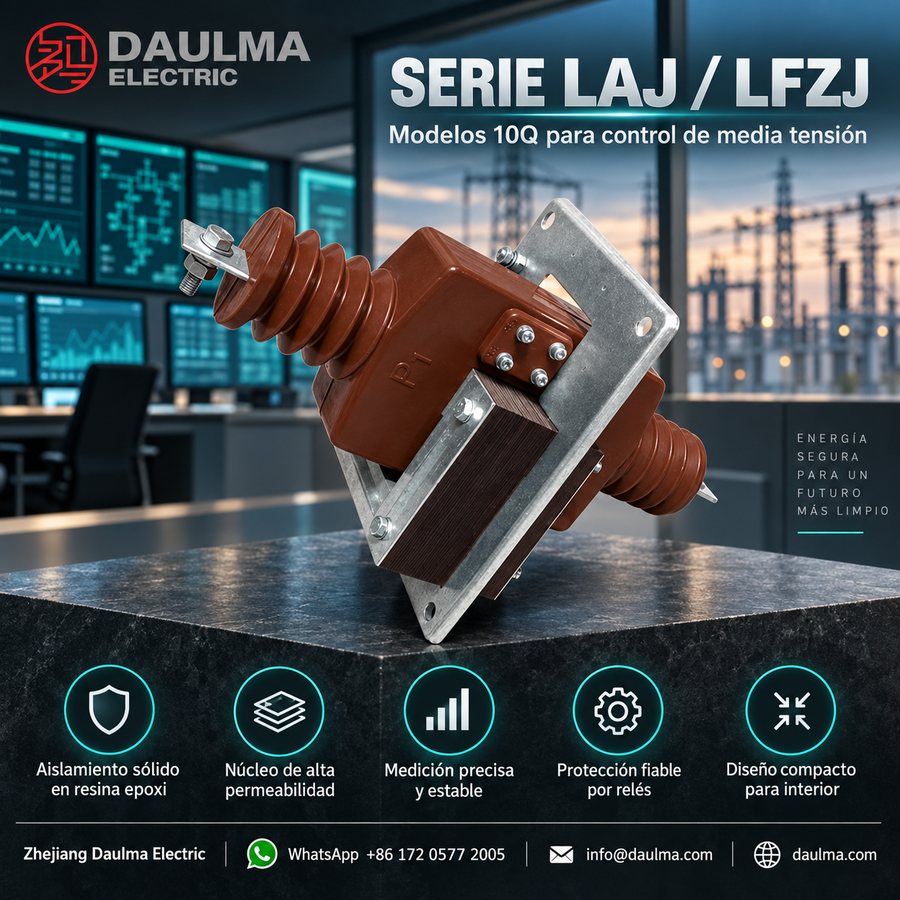

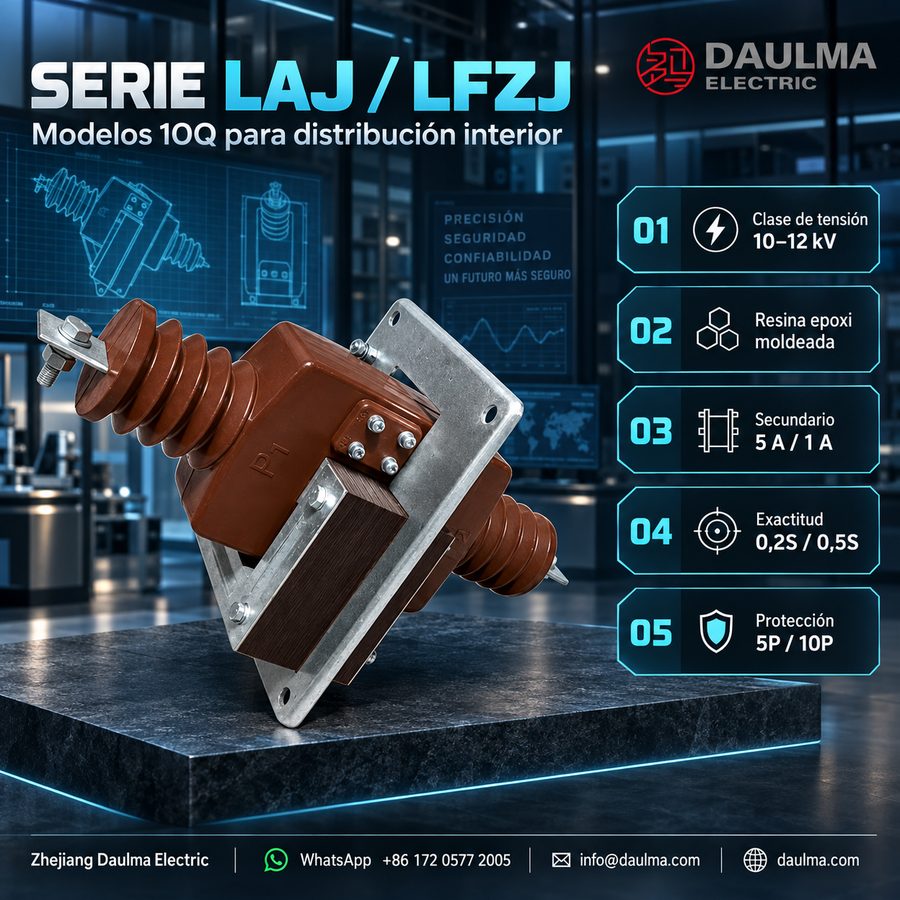

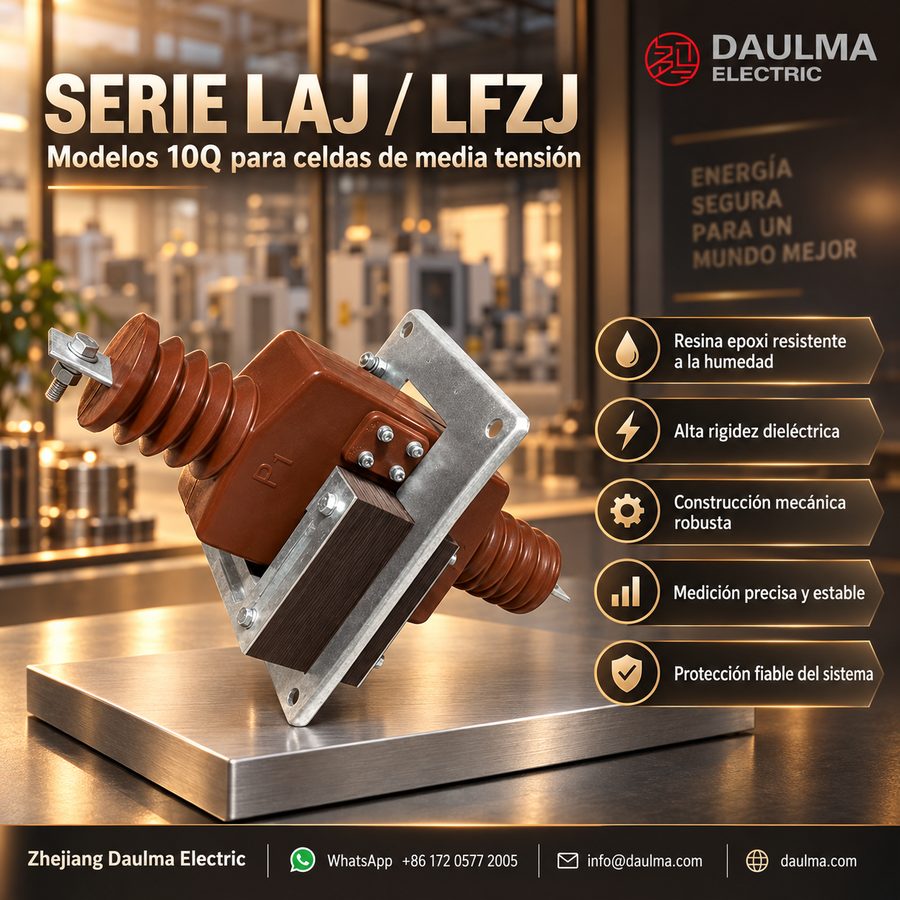

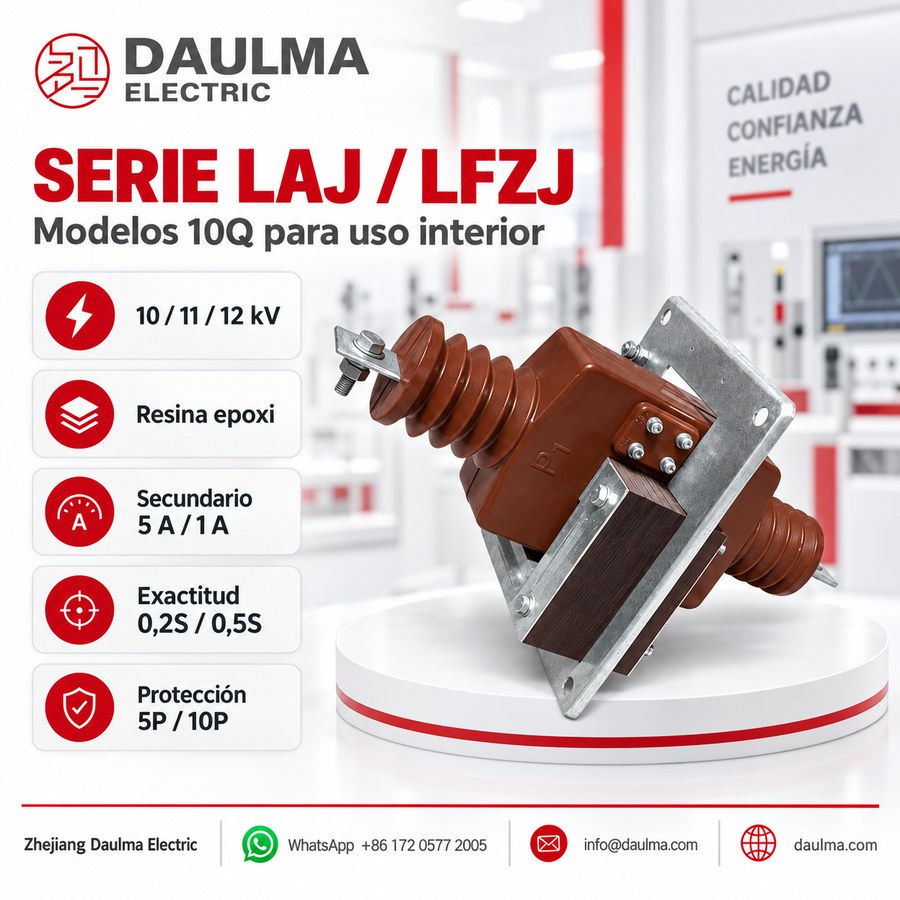

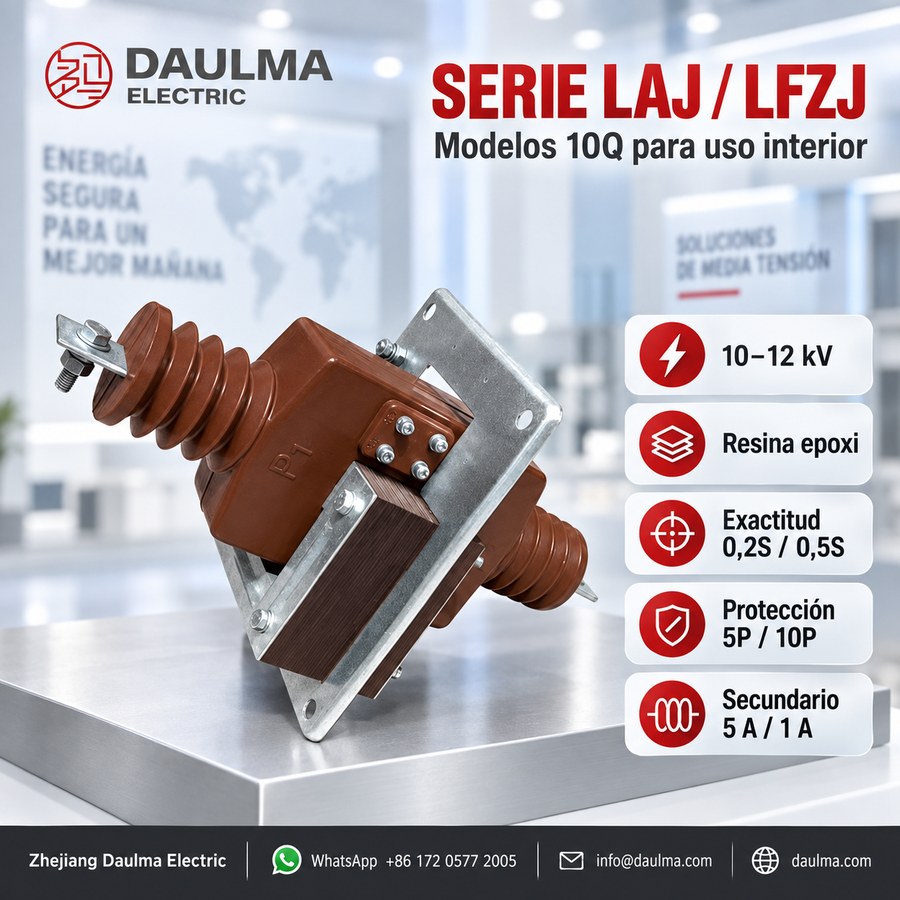

El LAJ-10Q / LFZJ-10Q es un transformador de corriente interior tipo empotrado con aislamiento fundido en resina epoxi, diseñado para sistemas de corriente alterna de media tensión clase 10 kV que operan a 50 Hz o 60 Hz. Admite aplicaciones con tensiones nominales de 10 kV, 11 kV y 12 kV en celdas interiores, sujeto a verificación específica del aislamiento según el proyecto.
Este transformador ofrece un rendimiento estable para medición de corriente y potencia, así como para protección mediante relés, cumpliendo con las clases de precisión estándar incluyendo 0,2; 0,5; 1 y la clase de protección 10P10. Está diseñado para integrarse en celdas compactas interiores, gabinetes de distribución y conjuntos de media tensión que requieren medición fiable y coordinación adecuada de protecciones.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV (aplicable a 10 kV, 11 kV, 12 kV previa confirmación) |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente primaria | Hasta rangos de alta corriente (relaciones específicas según plano) |
| Corriente secundaria | 5 A o 1 A |
| Clase de precisión (medición) | 0,2; 0,5; 1 |
| Clase de protección | 10P10 |
| Tipo de aislamiento | Resina epoxi fundida |
| Tipo de instalación | Interior tipo empotrado |
| Aplicación | Medición de corriente/potencia, protección mediante relés |
Designación del modelo
- L: Transformador de corriente
- A: Tipo empotrado
- J: Diseño con salida extendida/mejorada
- 10: Clase de tensión nominal: clase 10 kV
- Q: Tipo reforzado/rígido
- LFZJ-10Q: Designación alternativa en catálogo para la misma familia de productos
Construcción
El LAJ-10Q / LFZJ-10Q presenta una robusta estructura aislante fundida en resina epoxi, garantizando alta rigidez dieléctrica y resistencia ambiental adecuada para entornos interiores de media tensión. Para corrientes primarias hasta 300 A, la unidad suele emplear un diseño semicerrado, mientras que las corrientes más elevadas utilizan una configuración monofilar completamente cerrada para mejorar el rendimiento del aislamiento externo. Su forma compacta tipo empotrado permite una integración fluida en paneles fijos de gabinetes, donde el conductor primario atraviesa directamente el cuerpo del transformador. Esta construcción asegura un funcionamiento fiable en subestaciones industriales, celdas de media tensión y conjuntos eléctricos completos que requieren medición precisa y funcionalidad de protección confiable.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas interiores de media tensión
- Frecuencia ambiente: 50 Hz o 60 Hz
- Entorno de instalación: debe estar libre de vibraciones severas, gases corrosivos, atmósferas explosivas, polvo conductor y condensación anormal.
- Consideraciones para proyectos internacionales: las condiciones finales de servicio deben verificarse frente a requisitos de altitud, grado de contaminación, humedad y coordinación del aislamiento.
Parámetros técnicos
Los LAJ-10Q y LFZJ-10Q son transformadores de corriente interiores tipo empotrado con aislamiento en resina epoxi, clasificados para sistemas clase 10 kV. Presentan un nivel nominal de aislamiento de 11,5/42/75 kV, operan a 50 Hz o 60 Hz y admiten relaciones de corriente primaria desde 5/5 A hasta 1500/5 A. Diseñados para entornos interiores estándar, cumplen con GB5583-85 e IEC44-4 en cuanto al rendimiento de descargas parciales.
| Corriente primaria nominal (A) |
Clase de precisión y potencia nominal (VA) |
Corriente térmica nominal de corta duración Ith/1 s (r.m.s.) |
Corriente dinámica nominal Idyn (cresta) |
|||
|---|---|---|---|---|---|---|
| Clase 0,2 |
Clase 0,5 |
Clase 1 |
Clase 10P15 |
|||
| 20~200 | 10 | 25 | 25 | 15 | 120 I1n | 215 I1n |
| 300 | 100 I1n | 180 I1n | ||||
| 400 | 15 | 75 I1n | 135 I1n | |||
| 500 | 60 I1n | 110 I1n | ||||
| 600, 800 | 25 | 20 | 50 I1n | 90 I1n | ||
Instalación y cableado
Dimensiones exteriores
Los transformadores de corriente empotrados LAJ-10Q y LFZJ-10Q con aislamiento en resina epoxi están disponibles en dos grupos de dimensiones exteriores correspondientes a distintos rangos de corriente. El Grupo A se aplica a relaciones de 5–300/5, mientras que el Grupo B se utiliza para relaciones de 400–800/5 y superiores. Los recortes en gabinetes y disposiciones de montaje deben seleccionarse según la relación de corriente específica y el plano del producto de referencia para garantizar un ajuste y holguras adecuados.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el contorno del Grupo A o Grupo B según la relación de corriente exacta, recorte del gabinete, holgura del conductor y plano aprobado.
- Elija una relación nominal entre 5/5 A y 1500/5 A; considere la salida secundaria de 1 A como opción especial, ya que la tabla detallada solo documenta 5 A.
- Seleccione una clase de servicio 0,2; 0,5; 1 o 10P10 por devanado, o confirme núcleos separados cuando se requieran simultáneamente medición y protección.
- Verifique cargas de 10 VA a 25 VA con factor de potencia 0,8 y convierta los múltiplos Ith/Idyn a kA reales.
- Confirme aislamiento de 11,5/42/75 kV, grado de contaminación Clase 2, descarga parcial ≤60 pC, límites estructurales, montaje y orientación de bornes.
Preguntas frecuentes
P1: ¿Qué nivel de aislamiento aplica a este transformador de corriente empotrado de 10 kV?
Sí, cuenta con un nivel nominal de aislamiento de 11,5/42/75 kV. Está diseñado específicamente para sistemas interiores de celdas de media tensión clase 10 kV. Contáctenos para requisitos específicos de coordinación del aislamiento.
P2: ¿Se puede instalar este TC de resina fundida en ambientes exteriores?
No, está estrictamente clasificado para celdas interiores de media tensión. El entorno debe estar libre de vibraciones severas, gases corrosivos y polvo conductor. Confirme grados específicos de altitud y contaminación para proyectos internacionales.
P3: ¿Cómo calcular la corriente térmica nominal de corta duración para este TC?
La corriente térmica de corta duración equivale a 120 veces la corriente primaria nominal durante un segundo. La corriente dinámica de cresta alcanza 215 veces la corriente primaria nominal. Verifique las relaciones exactas con nuestro equipo de ingeniería.
P4: ¿Qué relaciones de corriente primaria están disponibles para el modelo LAJ-10Q?
Las relaciones estándar de corriente primaria van desde 5/5 A hasta 1500/5 A. Las relaciones personalizadas están sujetas a confirmación de fábrica según los requisitos de su celda. Contacte a nuestro equipo comercial para más detalles.
P5: ¿Con qué normas internacionales cumple este transformador de corriente empotrado?
Cumple con GB5583-85 e IEC44-4 en cuanto al rendimiento de descargas parciales. Otras certificaciones internacionales están sujetas a confirmación. Especifique las normas del mercado objetivo al realizar su consulta.
P6: ¿Son los modelos LAJ-10Q y LFZJ-10Q adecuados para aplicaciones empotradas en barras colectoras?
Sí, están diseñados específicamente como transformadores de corriente empotrados de resina fundida. Se integran directamente en paneles interiores de celdas de media tensión. Solicite el plano dimensional para verificar la holgura exacta de la barra colectora.
P7: ¿Puede este TC de 10 kV operar tanto en sistemas de 50 Hz como de 60 Hz?
Sí, la frecuencia ambiente admite operación tanto a 50 Hz como a 60 Hz. Asegúrese de que sus relés de protección y equipos de medición coincidan con la frecuencia del sistema seleccionada. Especifique la frecuencia exacta al realizar el pedido.
