Visão Geral

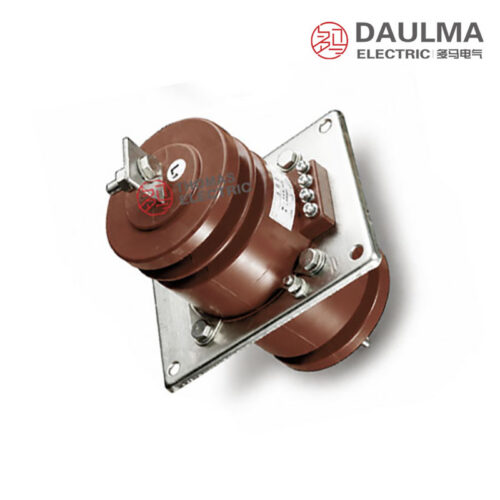

O LAJ-10Q / LFZJ-10Q é um transformador de corrente tipo passante para instalação interna, com isolamento em resina epóxi fundida, projetado para sistemas de corrente alternada de média tensão classe 10kV operando em 50Hz ou 60Hz. Suporta aplicações com tensões nominais de 10kV, 11kV e 12kV em painéis internos, sujeitas à verificação específica de isolamento conforme projeto.
Este transformador oferece desempenho estável para medição de corrente e potência, bem como proteção por relés, atendendo às classes de exatidão padrão incluindo 0,2; 0,5; 1 e classe de proteção 10P10. É projetado para integração em painéis compactos internos, gabinetes de distribuição e conjuntos de média tensão que exigem medição confiável e coordenação adequada de proteção.
Principais Características Técnicas
| Parâmetro | Valor Nominal |
|---|---|
| Classe de tensão | 10kV (aplicável a 10kV, 11kV, 12kV mediante confirmação) |
| Frequência nominal | 50Hz / 60Hz |
| Corrente primária | Até faixas de alta corrente (razões específicas conforme desenho) |
| Corrente secundária | 5A ou 1A |
| Classe de exatidão (medição) | 0,2; 0,5; 1 |
| Classe de proteção | 10P10 |
| Tipo de isolamento | Resina epóxi fundida |
| Tipo de instalação | Passante interno |
| Aplicação | Medição de corrente/potência, proteção por relés |

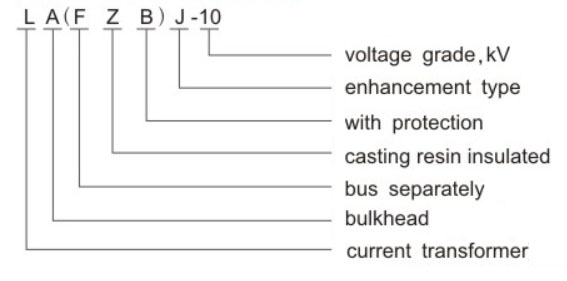

Designação do Modelo
- L: Transformador de corrente
- A: Tipo passante
- J: Saída estendida / projeto com saída reforçada
- 10: Classe de tensão nominal: classe 10kV
- Q: Tipo reforçado / rígido
- LFZJ-10Q: Designação alternativa no catálogo para a mesma família de produto
Construção

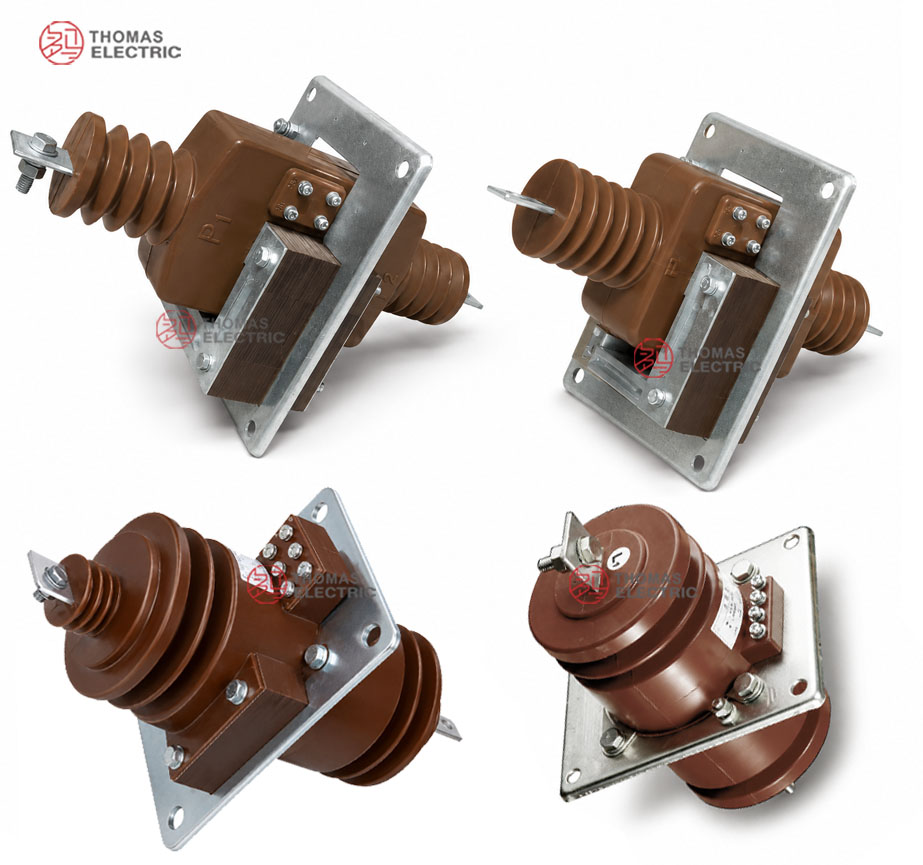

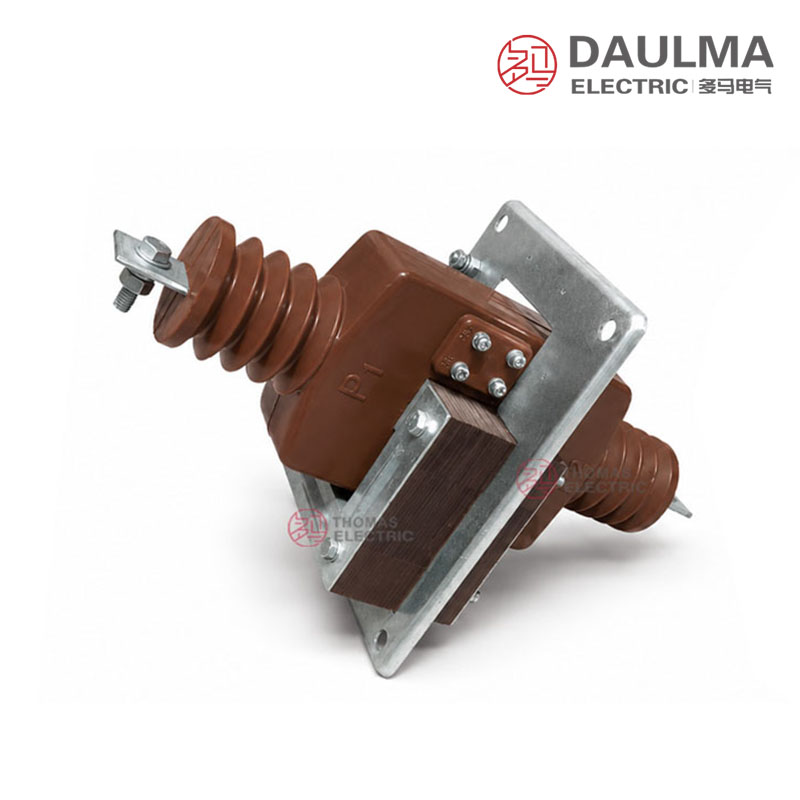

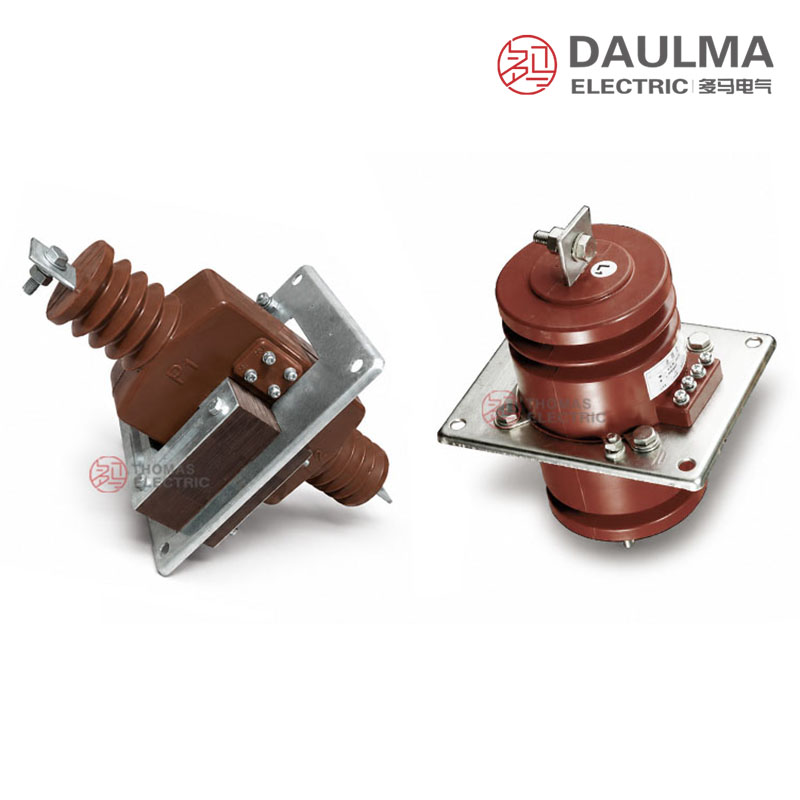

O LAJ-10Q / LFZJ-10Q apresenta uma estrutura robusta com isolamento em resina epóxi fundida, garantindo alta rigidez dielétrica e resistência ambiental adequada para ambientes internos de média tensão. Para correntes primárias até 300A, a unidade normalmente adota um projeto semi-fechado, enquanto razões de corrente mais elevadas utilizam uma configuração totalmente fechada de condutor único para melhorar o desempenho do isolamento externo. O formato compacto tipo passante permite integração perfeita em painéis fixos de gabinetes, onde o condutor primário atravessa diretamente o corpo do transformador. Essa construção assegura operação confiável em subestações industriais, painéis de média tensão e conjuntos elétricos completos que exigem medição precisa e funcionalidade de proteção confiável.
Parâmetros técnicos
Condições de Serviço
- Local de instalação: painéis internos de média tensão
- Frequência ambiente: 50Hz ou 60Hz
- Ambiente de instalação: deve estar isento de vibração severa, gases corrosivos, meios explosivos, poeira condutiva e condensação anormal.
- Considerações para projetos internacionais: as condições finais de serviço devem ser verificadas quanto a altitude, grau de poluição, umidade e requisitos de coordenação de isolamento.
Parâmetros Técnicos
Os LAJ-10Q e LFZJ-10Q são transformadores de corrente tipo passante internos em resina epóxi, dimensionados para sistemas classe 10kV. Apresentam nível nominal de isolamento de 11,5/42/75kV, operam em 50Hz ou 60Hz e suportam razões de corrente primária de 5/5 A até 1500/5 A. Projetados para ambientes internos padrão, estão em conformidade com as normas GB5583-85 e IEC44-4 quanto ao desempenho de descarga parcial.
| Corrente Primária Nominal (A) |
Classe de Exatidão e Potência Nominal (VA) |
Corrente Térmica Nominal de Curta Duração Ith/1s (r.m.s.) |
Corrente Dinâmica Nominal Idyn (Pico) |
|||
|---|---|---|---|---|---|---|
| Classe 0,2 |
Classe 0,5 |
Classe 1 |
Classe 10P15 |
|||
| 20~200 | 10 | 25 | 25 | 15 | 120 I1n | 215 I1n |
| 300 | 100 I1n | 180 I1n | ||||
| 400 | 15 | 75 I1n | 135 I1n | |||
| 500 | 60 I1n | 110 I1n | ||||
| 600, 800 | 25 | 20 | 50 I1n | 90 I1n | ||
Instalação e fiação

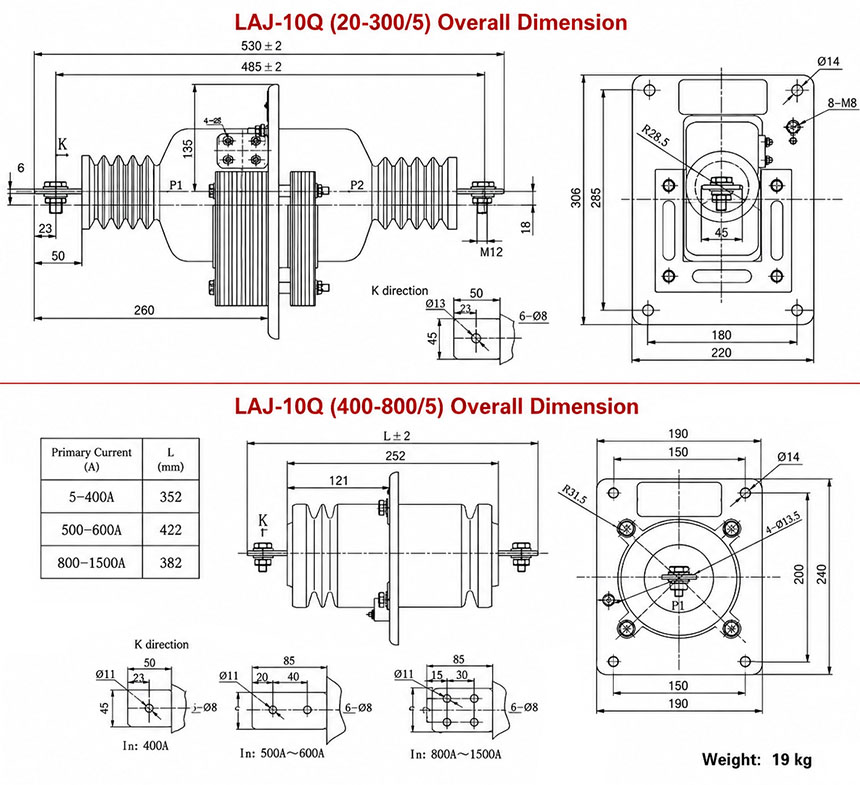

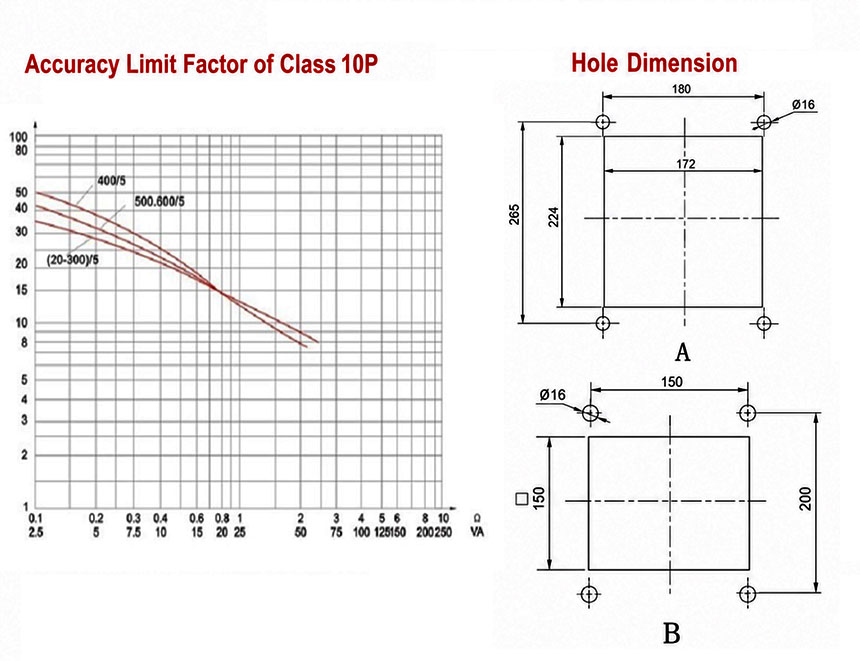

Dimensões de Contorno
Os transformadores de corrente passantes em resina epóxi LAJ-10Q e LFZJ-10Q estão disponíveis em dois grupos de dimensões de contorno correspondentes a diferentes faixas de corrente. O Grupo A aplica-se às razões de 5–300/5, enquanto o Grupo B é utilizado para razões de 400–800/5 e superiores. Os recortes no painel e os layouts de montagem devem ser selecionados com base na razão de corrente específica e no desenho do produto de referência, garantindo encaixe adequado e folgas suficientes.
Seleção e perguntas frequentes
Guia de Seleção
- Selecione o contorno do Grupo A ou Grupo B conforme a razão de corrente exata, recorte do painel, folga do condutor e desenho aprovado.
- Escolha uma razão listada entre 5/5A–1500/5A; trate uma saída secundária de 1A como opção especial, pois a tabela detalhada documenta apenas 5A.
- Selecione uma única classe — 0,2; 0,5; 1 ou 10P10 — por enrolamento, ou confirme núcleos separados quando forem necessários simultaneamente medição e proteção.
- Verifique carga de 10VA–25VA com fator de potência 0,8 e converta os múltiplos Ith/Idyn para valores reais em kA.
- Confirme isolamento de 11,5/42/75kV, grau de poluição Classe 2, descarga parcial ≤60pC, limites estruturais, montagem e orientação dos terminais.
Perguntas Frequentes
P1: Qual o nível de isolamento aplicável a este transformador de corrente passante de 10kV?
Sim, possui nível nominal de isolamento de 11,5/42/75kV. É projetado especificamente para sistemas internos de painéis de média tensão classe 10kV. Entre em contato conosco para requisitos específicos de coordenação de isolamento.
P2: Este TC em resina epóxi pode ser instalado em ambientes externos?
Não, é estritamente classificado para uso interno em painéis de média tensão. O ambiente deve estar isento de vibração severa, gases corrosivos e poeira condutiva. Confirme grau de altitude e poluição específicos para projetos internacionais.
P3: Como calcular a corrente térmica nominal de curta duração deste TC?
A corrente térmica de curta duração equivale a 120 vezes a corrente primária nominal durante um segundo. A corrente dinâmica de pico atinge 215 vezes a corrente primária nominal. Verifique as razões exatas com nossa equipe de engenharia.
P4: Quais razões de corrente primária estão disponíveis para o modelo LAJ-10Q?
As razões padrão de corrente primária variam de 5/5 A até 1500/5 A. Razões personalizadas estão sujeitas à confirmação de fábrica com base nos requisitos do seu painel. Entre em contato com nossa equipe comercial para detalhes.
P5: A quais normas internacionais este transformador de corrente passante está em conformidade?
Está em conformidade com as normas GB5583-85 e IEC44-4 quanto ao desempenho de descarga parcial. Certificações internacionais adicionais estão sujeitas à confirmação. Especifique as normas do mercado-alvo durante sua consulta.
P6: Os modelos LAJ-10Q e LFZJ-10Q são adequados para aplicações passantes em barramentos?
Sim, são projetados especificamente como transformadores de corrente passantes em resina epóxi. Integram-se diretamente em painéis internos de média tensão. Solicite o desenho dimensional para verificar a folga exata do barramento.
P7: Este TC de 10kV pode operar tanto em sistemas de 50Hz quanto de 60Hz?
Sim, a frequência ambiente suporta operações tanto em 50Hz quanto em 60Hz. Certifique-se de que seus relés de proteção e dispositivos de medição correspondam à frequência do sistema selecionada. Especifique a frequência exata no pedido.
Perguntas Frequentes
Q1: Como instalar o transformador LAJ-10Q em painéis de média tensão?
A instalação deve ser exclusivamente em ambientes internos. O local precisa estar isento de vibração severa, poeira condutiva e gases corrosivos. Consulte a engenharia para verificar condições de altitude e umidade.
Q2: Qual classe de exatidão usar para medição de faturamento?
Utilize a classe 0,2 para aplicações de medição de faturamento. O equipamento suporta razões de 5/5A a 1500/5A conforme IEC44-4. Entre em contato para solicitar o certificado de calibração de fábrica.
Q3: Qual a corrente térmica nominal de curta duração suportada?
A capacidade de curto-circuitos é dimensionada conforme a corrente primária. Os valores exatos de Ith/1s e Idyn dependem da razão de 5/5A a 1500/5A. Confirme os dados na ficha técnica do projeto.
Q4: São os transformadores LAJ-10Q e LFZJ-10Q certificados pela IEC44-4?
Sim, a conformidade com a norma IEC44-4 é garantida para descarga parcial. O produto também atende à norma GB5583-85 para sistemas de 10kV. Solicite a documentação técnica atualizada ao seu representante de vendas.
Q5: Quando aplicar o transformador tipo passante em resina epóxi?
A aplicação é recomendada para painéis internos de média tensão classe 10kV. Os equipamentos possuem nível de isolamento de 11,5/42/75kV e operam em 50Hz ou 60Hz. Verifique a compatibilidade do sistema com a equipe de projetos.
Q6: Quais testes de fábrica são realizados antes do envio?
Os transformadores passam por testes de rotina de fábrica antes do envio. As verificações incluem ensaios de descarga parcial e medição de exatidão. Contate o departamento comercial para detalhes de entrega.
