Descripción general

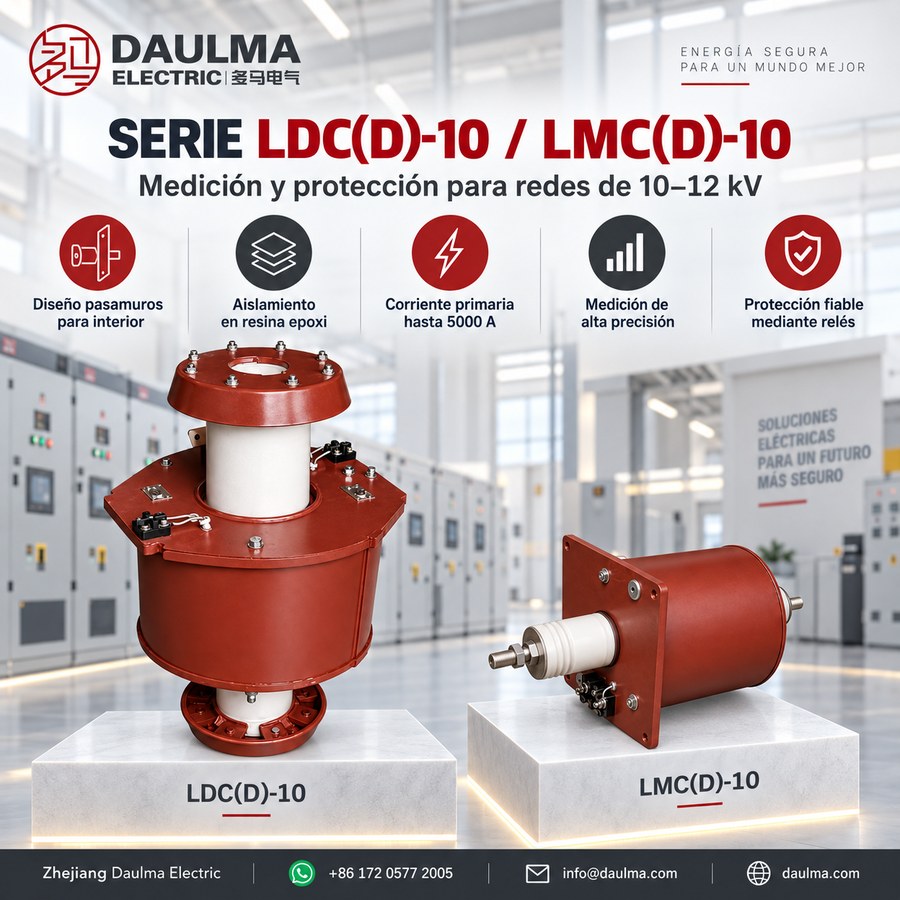

Los transformadores de corriente LDC(D)-10 y LMC(D)-10 son dispositivos tipo pared para interiores diseñados para sistemas de corriente alterna de media tensión de 10 kV, 11 kV y 12 kV. Estos transformadores con aislamiento en resina fundida presentan una estructura compacta adecuada para integración en celdas de media tensión, permitiendo que los conductores primarios atraviesen el cuerpo del transformador o se conecten mediante configuraciones tipo barra.
Admiten clases de precisión para medición de 0,5; 1 y 3, así como clase de protección 10P, lo que los hace aptos para mediciones de corriente, facturación energética, muestreo de señales, protección por relés y aplicaciones de protección basadas en microcomputadoras. Su diseño cumple con las normas IEC 61869-1 e IEC 61869-2, con coordinación de aislamiento clasificada en 12/42/75 kV para operación fiable en sistemas de clase IEC 12 kV.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Tensión más elevada para el material | 12 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A (estándar), 1 A (opcional) |
| Clases de precisión para medición | 0,5; 1; 3 |
| Clase de precisión para protección | 10P |
| Rango de corriente primaria | Hasta 5000 A |
| Aplicación | Medición, facturación, protección |
| Tipo de instalación | Pared interior / tipo barra |
| Normas | IEC 61869-1, IEC 61869-2 |
| Material de aislamiento | Resina fundida |
Designación del modelo
- L: Transformador de corriente
- D: Estructura especial para celdas interiores tipo pared
- M: Estructura tipo barra
- C: Estructura de aislamiento tipo pared según la serie del modelo
- D entre paréntesis: Versión para protección diferencial o configuración orientada a protección
- Q: Versión estructural mejorada o especial según configuración del proyecto
- 10: Identificación de clase de tensión; utilizado en sistemas de 10 kV y con coordinación de aislamiento de clase IEC 12 kV para proyectos de 10 kV, 11 kV y 12 kV
Construcción
Los transformadores de corriente LDC(D)-10 y LMC(D)-10 están construidos con un sistema de aislamiento en resina fundida, proporcionando alta rigidez dieléctrica y estabilidad mecánica en entornos interiores de media tensión. El núcleo y los devanados están completamente encapsulados en resina epoxi, garantizando resistencia a la humedad, resistencia térmica y fiabilidad operativa a largo plazo. El diseño tipo pared permite que el conductor primario atraviese directamente el cuerpo del transformador, manteniendo al mismo tiempo la separación eléctrica entre el circuito primario de media tensión y el circuito secundario de baja tensión. Su forma compacta facilita la instalación en paneles de celdas y gabinetes de distribución, con bornes robustos para conexiones secundarias seguras. Esta construcción cumple con los requisitos tanto para aplicaciones de medición como de protección según las normas IEC.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores o panel tipo pared
- Tensión del sistema: clase 10 kV, 11 kV o 12 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Nivel nominal de aislamiento: referencia 12/42/75 kV para proyectos de clase 12 kV según estilo IEC
- Temperatura ambiente: rango de referencia de -5 °C a +40 °C
- Condiciones de humedad y contaminación: adecuado para celdas interiores con humedad, contaminación y condensación controladas
- Restricciones ambientales: el lugar de instalación debe estar libre de vibraciones severas, gases corrosivos, atmósferas explosivas, polvo conductor abundante y condensación anormal.
- Consideraciones para altas corrientes: en aplicaciones con barras de alta corriente, deben confirmarse la disipación térmica, las distancias de seguridad y la fijación mecánica junto con el diseño de la celda.
Parámetros técnicos
Los transformadores de corriente LDC(D)-10 y LMC(D)-10 son dispositivos tipo pared para interiores con aislamiento en resina fundida, diseñados para sistemas de media tensión de 10 kV a 12 kV. Presentan un nivel nominal de aislamiento de 12/42/75 kV, operan en un rango de temperatura ambiente de -5 °C a +40 °C y cumplen con las normas IEC 61869-1 e IEC 61869-2. Las intensidades nominales primarias van desde 400 A hasta 5000 A según la variante del modelo.
Los transformadores de corriente cumplen con la Norma China GB 1208-75.
| Parámetro | Valor |
|---|---|
| Corriente primaria nominal (A) | 200, 3000, 4000, 5000 |
| Corriente secundaria nominal (A) | 5 |
| Frecuencia (Hz) | 50 |
| Potencia nominal (VA) para clase de precisión 0,5 | 10 |
| Potencia nominal (VA) para clase de precisión B | 15 |
| Nivel de aislamiento (kV) | 10/42/75 |
| Corriente térmica nominal de corta duración Ith (kA) | 75 I1n |
| Corriente dinámica nominal Idyn (kA) | 2,5 Ith |
| Múltiplo al 10 % | 10 |
Instalación y cableado
Diagrama de instalación
Las series LDC(D)-10 y LMC(D)-10 se instalan como transformadores de corriente tipo pared o tipo barra en el interior de celdas de media tensión. El montaje se realiza conforme al plano de contorno aprobado, asegurando la alineación correcta del conductor primario, la orientación de la caja de bornes secundarios y la interfaz con el panel de la celda.
Selección y preguntas frecuentes
Guía de selección
- Elija la familia estructural antes de seleccionar la relación. Las variantes LDC/LDCQ están listadas principalmente para aplicaciones tipo pared en rangos de 400 A a 1500 A, mientras que las variantes LMC sirven para sistemas de barra de alta corriente de 2000 A a 5000 A; confirme el contorno exacto para cada sufijo.
- Especifique ambas funciones de los devanados secundarios. Las combinaciones de medición incluyen 0,5/0,5; 1/1 y 0,5/3, mientras que las versiones D añaden arreglos de medición/protección 10P o 10P/10P. Defina la precisión y la potencia nominal por devanado.
- Seleccione la clase de protección según el cálculo del relé. Las referencias incluyen 10P15 y 10P20 con una carga de protección de 15 VA; verifique el factor límite de precisión requerido y la carga total conectada en lugar de seleccionar únicamente por código de modelo.
- Revise los datos de cortocircuito para la variante exacta. La matriz de origen contiene valores térmicos y dinámicos inconsistentes, por lo que debe obtener la corriente térmica eficaz de corta duración certificada, su duración y la corriente dinámica máxima antes de aprobar la capacidad de soportar fallas en la celda.
- Confirme conjuntamente las interfaces eléctricas y mecánicas. Indique corriente secundaria de 1 A o 5 A, aislamiento 12/42/75 kV, frecuencia, dimensiones de la barra, abertura, montaje, orientación de bornes, disipación térmica, distancias de seguridad y la edición aplicable de la norma.
Frequently Asked Questions
Q1: ¿Puede instalarse este transformador de corriente en exteriores?
No, está diseñado exclusivamente para interiores. Soporta humedad y contaminación controladas en celdas de media tensión. Consulte opciones de exterior si su proyecto lo requiere.
Q2: ¿Qué consideraciones térmicas aplican para barras de alta corriente?
Requieren confirmación de disipación térmica y distancias de seguridad. El diseño soporta hasta 5000 A en celdas tipo pared. Coordine la fijación mecánica con el fabricante antes de la instalación.
Q3: ¿Cuáles normas internacionales cumplen estos transformadores de corriente?
Cumplen con los estándares IEC 61869-1 e IEC 61869-2. Presentan un nivel de aislamiento de 12/42/75 kV para clase 12 kV. Solicite los certificados de fábrica específicos para su licitación.
Q4: ¿Cómo se comporta el aislamiento en la clase 12 kV?
El nivel de aislamiento es 12/42/75 kV según estilo IEC. Aplica para sistemas de 10 a 12 kV a 50/60 Hz. Es ideal para proyectos con referencia de aislamiento estándar.
Q5: ¿Están incluidos los certificados de pruebas de fábrica en el envío?
Sí, los equipos incluyen pruebas de rutina documentadas. Los transformadores de resina fundida se verifican según IEC 61869. Contacte a ventas para protocolos de pruebas especiales.
Q6: ¿Qué aplicaciones tiene el transformador de corriente LDC(D)-10 en media tensión?
Se usa en celdas de media tensión interiores y paneles tipo pared. Soporta corrientes hasta 5000 A con aislamiento en resina fundida. Su diseño compacto optimiza el espacio en tableros.
