Огляд

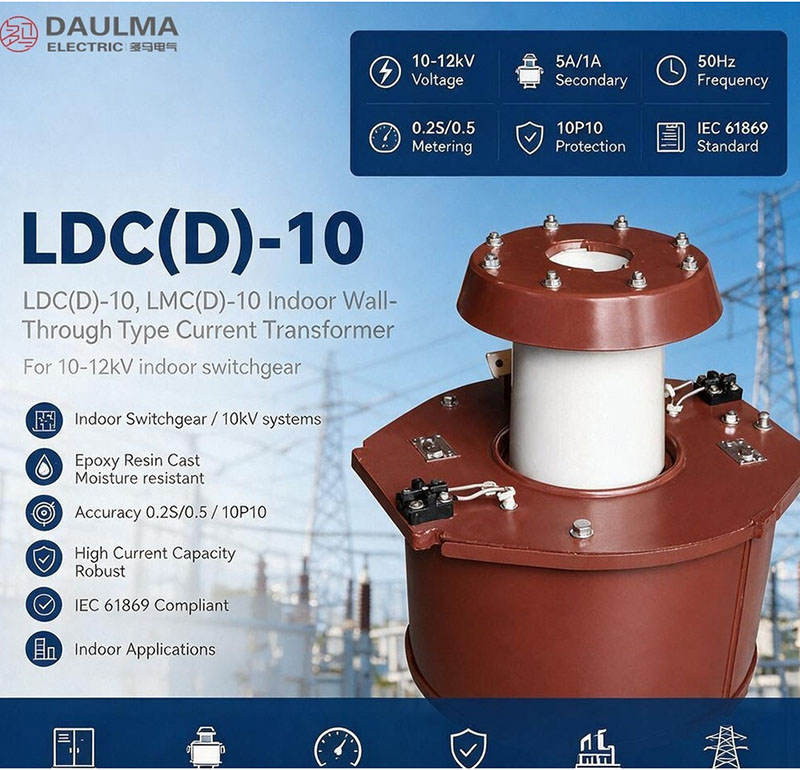

Трансформатори струму LDC(D)-10 та LMC(D)-10 — це внутрішні прохідні трансформатори, призначені для систем змінного струму середньої напруги 10 кВ, 11 кВ та 12 кВ. Ці трансформатори з литою смолою мають компактну конструкцію, що дозволяє інтегрувати їх у комутаційні апарати, причому первинні провідники проходять крізь корпус трансформатора або підключаються за допомогою шинної конфігурації.
Вони підтримують класи точності для обліку 0,5; 1 та 3, а також клас захисту 10P, що робить їх придатними для вимірювання струму, обліку електроенергії, зняття сигналів, релейного захисту та застосувань на основі мікрокомп’ютерного захисту. Конструкція відповідає стандартам IEC 61869-1 та IEC 61869-2, а координація ізоляції оцінюється як 12/42/75 кВ для надійної роботи в системах класу 12 кВ за IEC.
Основні номінальні характеристики
| Параметр | Номінал |
|---|---|
| Клас напруги | 10 кВ, 11 кВ, 12 кВ |
| Найвища робоча напруга для обладнання | 12 кВ |
| Рівень ізоляції | 12/42/75 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний вторинний струм | 5 А (стандартно), 1 А (за замовленням) |
| Класи точності для обліку | 0,5; 1; 3 |
| Клас точності для захисту | 10P |
| Діапазон первинного струму | до 5000 А |
| Застосування | Вимірювання, облік, захист |
| Тип установки | Внутрішня прохідна / шинна |
| Стандарти | IEC 61869-1, IEC 61869-2 |
| Матеріал ізоляції | Лита смола |
Позначення моделі
- L: Трансформатор струму
- D: Прохідна / спеціальна конструкція для внутрішніх комутаційних апаратів
- M: Шинна конструкція
- C: Прохідна ізоляційна конструкція залежно від серії моделі
- D у дужках: Версія для диференційного захисту або конфігурація, орієнтована на захист
- Q: Покращена або спеціальна конструктивна версія залежно від проектної конфігурації
- 10: Ідентифікація класу напруги; використовується для систем 10 кВ та координації ізоляції класу 12 кВ за IEC для проектів 10 кВ, 11 кВ та 12 кВ
Конструкція
Трансформатори струму LDC(D)-10 та LMC(D)-10 виготовлені з системою ізоляції з литої смоли, що забезпечує високу діелектричну міцність і механічну стійкість у внутрішніх середовищах середньої напруги. Серцевина та обмотки повністю герметизовані епоксидною смолою, що гарантує стійкість до вологи, термостійкість і довгострокову надійність у експлуатації. Прохідна конструкція дозволяє первинному провіднику проходити безпосередньо крізь корпус трансформатора, зберігаючи електричну ізоляцію між первинним колом середньої напруги та вторинним колом низької напруги. Компактні габарити полегшують монтаж у панелях комутаційних апаратів і розподільних шафах, а надійні клемні блоки забезпечують міцне підключення вторинних кіл. Ця конструкція відповідає вимогам як для обліку, так і для захисту згідно зі стандартами IEC.
Технічні параметри
Умови експлуатації
- Місце встановлення: внутрішні розподільні пристрої середньої напруги або прохідна панель
- Напруга системи: клас 10 кВ, 11 кВ або 12 кВ
- Номінальна частота: 50 Гц / 60 Гц
- Номінальний рівень ізоляції: 12/42/75 кВ для проектів класу 12 кВ за IEC
- Температура навколишнього середовища: довідковий діапазон від -5°C до +40°C
- Умови вологості та забруднення: придатні для внутрішніх розподільних пристроїв із контрольованою вологістю, забрудненням та конденсацією
- Обмеження навколишнього середовища: місце встановлення має бути вільним від сильних вібрацій, корозійних газів, вибухонебезпечних середовищ, важких провідних пилів та аномальної конденсації.
- Особливості високого струму: для застосувань із шинами високого струму необхідно підтвердити розсіювання тепла, ізоляційні відстані та механічне кріплення разом із проектом розподільного пристрою.
Технічні параметри
Трансформатори струму LDC(D)-10 та LMC(D)-10 — це внутрішні прохідні трансформатори з литою смолою, призначені для систем середньої напруги 10–12 кВ. Вони мають номінальний рівень ізоляції 12/42/75 кВ, працюють у діапазоні температур навколишнього середовища від -5°C до +40°C та відповідають стандартам IEC 61869-1 та IEC 61869-2. Номінальні первинні струми варіюються від 400 А до 5000 А залежно від моделі.
Трансформатори струму відповідають китайському стандарту GB 1208-75.
| Параметр | Значення |
|---|---|
| Номінальний первинний струм (А) | 200, 3000, 4000, 5000 |
| Номінальний вторинний струм (А) | 5 |
| Частота (Гц) | 50 |
| Номінальна вихідна потужність (ВА) для класу точності 0,5 | 10 |
| Номінальна вихідна потужність (ВА) для класу точності B | 15 |
| Рівень ізоляції (кВ) | 10/42/75 |
| Номінальний термічний струм короткого замикання Ith (кА) | 75 I1n |
| Номінальний динамічний струм Idyn (кА) | 2,5 Ith |
| Кратність 10% | 10 |
Встановлення та підключення
Схема монтажу
Серія LDC(D)-10 та LMC(D)-10 встановлюється як внутрішні прохідні або шинні трансформатори струму в комутаційних апаратах. Монтаж виконується згідно з затвердженим габаритним кресленням із забезпеченням правильного вирівнювання первинного провідника, орієнтації клемної коробки вторинного кола та інтерфейсу з панеллю комутаційного апарату.
Вибір та часті запитання
Довідник з вибору
- Спочатку оберіть конструктивну серію, потім передаточне співвідношення. Варіанти LDC/LDCQ переважно призначені для прохідних завдань струмом 400–1500 А, тоді як варіанти LMC призначені для шинних систем високого струму 2000–5000 А; уточніть точні габарити для кожного суфікса.
- Уточніть функції обох вторинних обмоток. Комбінації для вимірювання включають 0,5/0,5; 1/1 та 0,5/3, тоді як версії D додають комбінації 10P для вимірювання/захисту або 10P/10P. Визначте точність і вихідну потужність для кожної обмотки.
- Оберіть клас захисту на основі розрахунку реле. До довідкових даних належать 10P15 та 10P20 при навантаженні захисту 15 ВА; перевірте необхідний коефіцієнт граничної точності та загальне підключене навантаження, а не лише код моделі.
- Перевірте дані про коротке замикання для конкретного варіанта. У матриці джерела наведено суперечливі значення термічної та динамічної стійкості, тому отримайте сертифіковані значення діючого струму короткого замикання, тривалості та пікового динамічного струму до затвердження стійкості комутаційного апарату.
- Одночасно підтвердьте електричні та механічні інтерфейси. Вкажіть вторинний струм 1 А або 5 А, рівень ізоляції 12/42/75 кВ, частоту, розміри шини, отвір, кріплення, орієнтацію клем, розсіювання тепла, ізоляційні відстані та чинну редакцію стандарту.
Часті запитання
Питання 1: Коли слід обирати LDC замість LMC?
Використовуйте серію LDC або LDCQ для вказаних прохідних струмів середньої та високої величини, приблизно 400–1500 А. LMC призначений для більших шинних струмів із заявленою можливістю 2000–5000 А.
Питання 2: Що означають суфікси D?
LDCD, LDCQD та LMCD позначають версії, орієнтовані на захист. Залежно від моделі вони можуть поєднувати серцевину 10P із вимірювальною серцевиною або мати дві серцевини 10P.
Питання 3: Які комбінації класів точності для обліку доступні?
У джерелі наведено комбінації 0,5/0,5; 1/1 та 0,5/3 для всієї серії. Наявність і номінальна вихідна потужність залежать від конструктивного варіанта та передаточного співвідношення, тому вказуйте кожну обмотку окремо.
Питання 4: У чому різниця між 10P15 і 10P20?
Обидва є класами захисту; останнє число — це коефіцієнт граничної точності при номінальному навантаженні. Серцевина 10P20 розрахована на збереження свого класу точності при вищому кратному значенні номінального струму за умови заданого навантаження.
Питання 5: Чи починається нижній діапазон струму LMC з 200 А або 2000 А?
Основна таблиця вибору починає LMC з 2000 А, тоді як окремий рядок згадує 200 А, що, ймовірно, є помилкою переписування. Не оформлюйте замовлення за цим рядком без підтвердження заводом передаточного співвідношення.
Питання 6: Чи можна безпосередньо використовувати опубліковану таблицю термічних і динамічних струмів?
Ні. Деякі записи є внутрішньо суперечливими, зокрема пікові динамічні значення нижчі за зазначені термічні. Запитайте виправлену, специфічну для передаточного співвідношення довідку з діючим струмом короткого замикання, тривалістю та піковим струмом термічної стійкості.
Питання 7: Що найважливіше при монтажі 3000–5000 А?
Окрім передаточного співвідношення та характеристик захисту, перевірте розмір шини, отвір, підвищення температури провідника, розсіювання тепла, електродинамічне закріплення, ізоляційні відстані між фазами, міцність кріплення та доступність клем згідно з затвердженим проектом комутаційного апарату.
Часті запитання
Q1: Яке призначення трансформаторів струму LDC(D)-10 та LMC(D)-10?
Це внутрішні прохідні трансформатори з литою смолою для систем 10–12 кВ. Вони підходять для розподільних пристроїв середньої напруги. Для уточнення наявності на складі зверніться до відділу продажів.
Q2: Чи можна встановлювати ці трансформатори на відкритому повітрі?
Ні, вони призначені виключно для внутрішньої установки з контрольованою вологістю. Робоча температура навколишнього середовища становить від -5°C до +40°C. Уникайте місць з вібраціями та корозійними газами.
Q3: Як підібрати модель для струмів до 5000 А?
Для високих струмів необхідно перевірити тепловідведення та ізоляційні відстані. Конструкцію потрібно узгоджувати безпосередньо з проектом вашого розподільного пристрою. Надішліть технічне завдання для інженерного розрахунку.
Q4: Яким міжнародним стандартам відповідає ця продукція?
Вироби повністю відповідають вимогам IEC 61869-1 та IEC 61869-2. Номінальний рівень ізоляції для класу 12 кВ становить 12/42/75 кВ. Запитайте сертифікати відповідності у вашого менеджера.
Q5: Чи підходять ці трансформатори для систем 11 кВ?
Так, вони підтримують класи напруги 10 кВ, 11 кВ та 12 кВ. Частота мережі може становити 50 Гц або 60 Гц. Укажіть точну напругу системи при замовленні.
Q6: Які заводські випробування проводяться перед відвантаженням?
Кожен трансформатор проходить стандартний цикл заводських тестів згідно з IEC. Точний перелік протоколів випробувань та терміни виготовлення уточнюються індивідуально. Зв’яжіться з нами для отримання детальних специфікацій.
Q7: Для яких розподільних пристроїв підходять моделі LMC(D)-10?
Вони інтегруються у внутрішні розподільні пристрої середньої напруги або прохідні панелі. Конструкція забезпечує надійну роботу за умов контролюваної конденсації. Для підбору габаритів зверніться до технічної підтримки.
