Descripción general

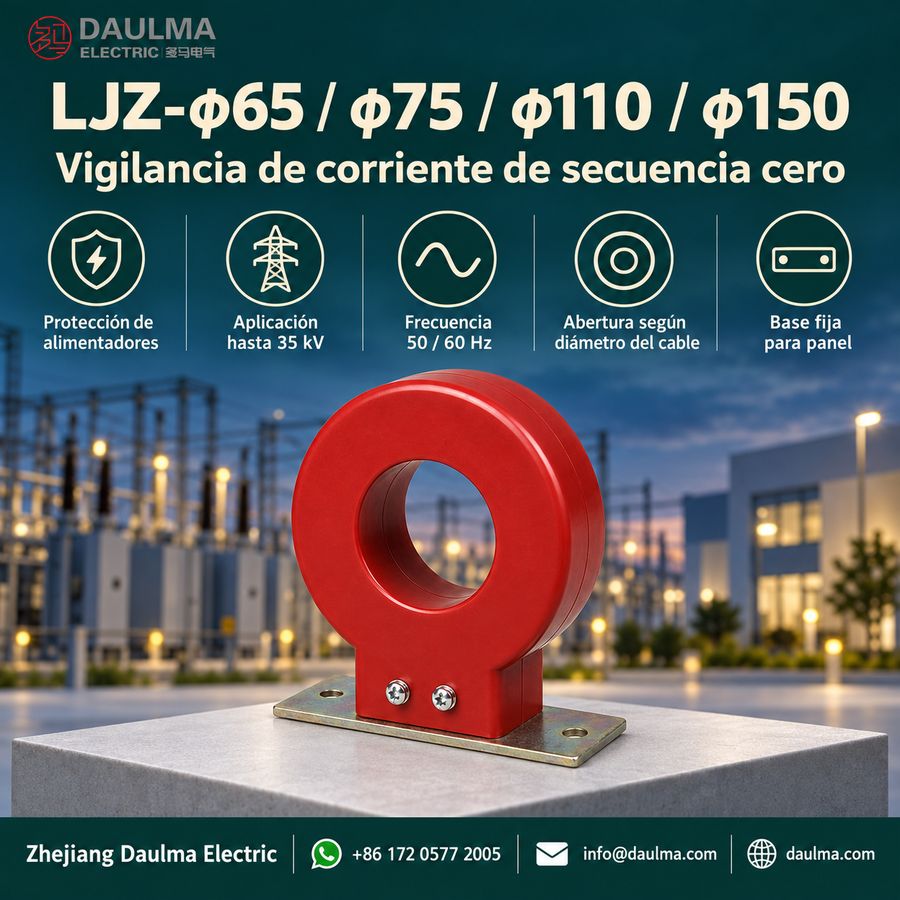

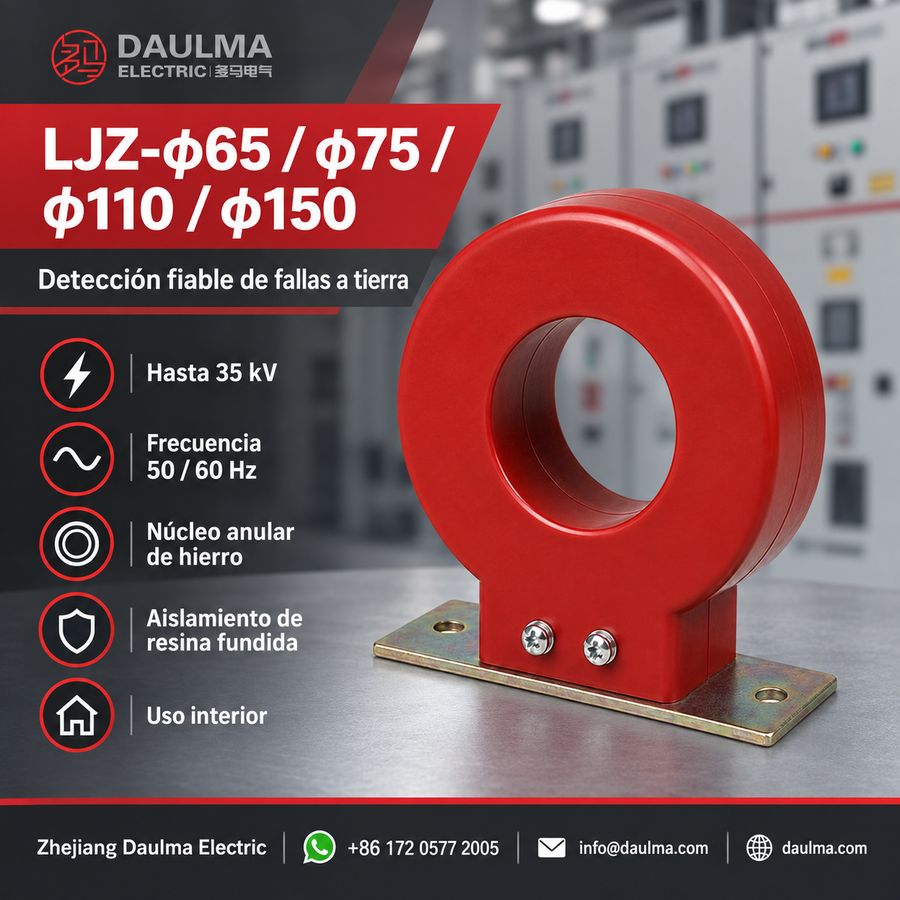

La serie LJZ-φ65 / φ75 / φ110 / φ150 es un transformador de corriente de secuencia cero con aislamiento de resina fundida, diseñado para uso interior en sistemas de hasta 35 kV. Cuenta con un núcleo de hierro anular completamente encapsulado en resina fundida, lo que proporciona aislamiento confiable y estabilidad mecánica para aplicaciones de protección de puesta a tierra.
Este transformador opera a frecuencias nominales de 50 Hz o 60 Hz y está destinado a la detección de fallas a tierra en sistemas de puesta a tierra de corriente reducida. Cumple con los requisitos normativos para la monitorización de corriente residual e interconecta con relés como el DD-11/60 para una protección eficaz contra fallas a tierra en celdas de media tensión y sistemas de distribución por cable.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Tensión nominal | Hasta 35 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Tipo de aislamiento | Resina fundida |
| Tensión de prueba secundaria | 3 kV CA, frecuencia industrial |
| Ambiente de instalación | Interior |
| Sistema de aplicación | Puesta a tierra de corriente reducida |
| Tipo de núcleo | Núcleo anular de hierro |
| Señal de salida | Hacia relé de falla a tierra (p. ej., DD-11/60) |
| Conductor primario | Grupo de cables trifásicos |
| Principio de operación | Detección de corriente de secuencia cero |
| Soporte de compensación | Conexión opcional de condensador |
| Montaje | Base fija para panel o gabinete |
Designación del modelo
- L: Transformador de corriente
- J: Para protección contra fallas a tierra / protección de puesta a tierra
- Z: Estructura aislada con resina fundida
- φ65 / φ75 / φ110 / φ150: Diámetro interno nominal / tamaño máximo de apertura para cables
Construcción

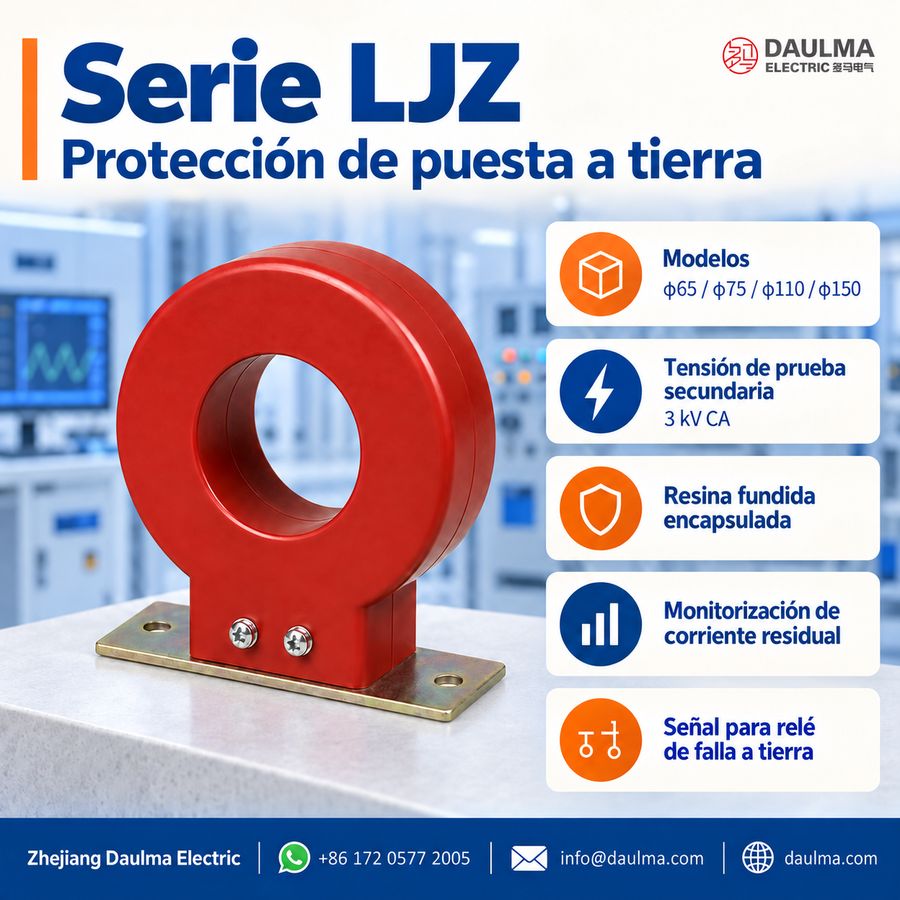

La serie LJZ presenta un núcleo anular de hierro completamente encapsulado en aislamiento de resina fundida, garantizando alta rigidez dieléctrica y robustez mecánica para ambientes interiores. El aislamiento primario lo proporciona el propio cable, mientras que el devanado secundario está aislado y probado para soportar una tensión de 3 kV de frecuencia industrial respecto a tierra. Su diseño compacto incluye una base de montaje fija adecuada para instalación en celdas, paneles de protección o salas de cables. La ventana central aloja haces de cables trifásicos, seleccionándose el tamaño de la abertura según el diámetro exterior del cable.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: interior
- Sistema aplicable: sistema de puesta a tierra de corriente reducida hasta 35 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Requisito de enrutamiento de cables: El grupo de cables trifásicos debe atravesar conjuntamente la ventana del transformador.
- Conexión de puesta a tierra y blindaje: La pantalla del cable, el conductor de puesta a tierra y el condensador de compensación deben conectarse según el esquema de protección seleccionado.
- Ambiente de instalación: El entorno debe estar libre de vibraciones severas, gases corrosivos, humedad excesiva, polvo conductor y contaminación grave.
- Nota sobre requisitos especiales: Para requisitos especiales de diámetro de cable, ajuste del relé, conexión de condensador de compensación o sensibilidad de protección, se recomienda confirmación técnica antes del pedido.
Parámetros técnicos
Los transformadores de corriente de secuencia cero de resina fundida serie LJZ están diseñados para uso interior en sistemas de puesta a tierra de corriente reducida hasta 35 kV. Presentan un núcleo anular aislado con resina fundida, operan a 50 Hz/60 Hz y admiten rangos de corriente primaria de secuencia cero de 1 A a 6 A, según el modelo y la configuración del cableado. Estas unidades cumplen con esquemas estándar de protección contra fallas a tierra utilizando relés como el DD-11/60.
| Modelo | Tipo de relé |
Conexión de bobina del relé |
Calibración de escala del relé |
Corriente primaria de secuencia cero |
Relación nominal de corriente (A) |
|---|---|---|---|---|---|
| LJZ-φ65 | DD-11/60 | Serie / Paralelo | 15×1, 30×1, 15×2, 30×2 | 1–3 A, 2–4 A o 3–6 A | Sujeta al relé y a la configuración del cableado |
| LJZ-φ75 | DD-11/60 | Serie / Paralelo | 15×1 / 15×2 | 2–5 A | 50/1 A |
| LJZ-φ110 | DD-11/60 | Serie / Paralelo | 30×1 / 15×2 | 1–3 A | 20/1 A |
| LJZ-φ150 | DD-11/60 | Serie / Paralelo | Confirmada según calibración del relé
y esquema de protección |
Confirmada mediante acuerdo técnico | Confirmada mediante acuerdo técnico |
Instalación y cableado
Diagrama de instalación
El transformador de corriente de secuencia cero de resina fundida serie LJZ se instala haciendo pasar los tres conductores de fase a través de la ventana central del núcleo anular en la misma dirección. El transformador se fija firmemente a una base o panel mediante los orificios de montaje provistos. Asegúrese de que el haz de cables se ajuste a la abertura seleccionada sin doblarse excesivamente ni sufrir tensiones mecánicas, y mantenga los cables centrados en la ventana para un rendimiento óptimo.
Selección y preguntas frecuentes
Guía de selección
- Confirme el esquema de puesta a tierra de corriente reducida, la sensibilidad deseada para fallas a tierra, el tipo de relé, la conexión de la bobina y la calibración del disparo.
- Seleccione la abertura de 65 mm, 75 mm, 110 mm o 150 mm según el haz completo de cables trifásicos.
- Ajuste la relación y sensibilidad específicas del modelo a la entrada del relé DD-11/60 o equivalente.
- Determine si el estudio de protección requiere conexiones en serie/paralelo de las bobinas del relé o un condensador de compensación.
- Verifique el enrutamiento de la pantalla del cable, los terminales secundarios, la resistencia del cableado, el montaje fijo, la puesta a tierra y las pruebas de puesta en servicio.
Preguntas frecuentes
P1: ¿Para qué se utiliza la serie LJZ φ65/75/110/150?
Detecta corrientes residuales bajas para la protección contra fallas a tierra en cables en sistemas interiores de hasta 35 kV.
P2: ¿Qué tamaños de abertura están disponibles?
Los modelos sólidos de resina fundida están disponibles con ventanas para cables de 65 mm, 75 mm, 110 mm y 150 mm.
P3: ¿Qué sensibilidad ante fallas a tierra se puede lograr?
Las referencias publicadas oscilan entre aproximadamente 1 A y 6 A, dependiendo del modelo, la conexión de la bobina del relé, el condensador y la calibración.
P4: ¿Qué relé se puede utilizar?
Los datos técnicos hacen referencia a relés de falla a tierra DD-11/60; los relés equivalentes requieren confirmación técnica.
P5: ¿Por qué se indican conexiones en serie y paralelo?
Cambiar la conexión de la bobina del relé modifica la escala efectiva y la sensibilidad, permitiendo coordinarla con el esquema de puesta a tierra.
P6: ¿Cuándo se requiere un condensador de compensación?
Úselo únicamente cuando lo especifique el relé y el diseño de protección para mejorar la sensibilidad o compensar el circuito secundario.
P7: ¿Qué regla de enrutamiento de conductores es crítica?
Todos los cables de fase protegidos deben atravesar juntos la ventana, mientras que las pantallas y conductores de puesta a tierra deben seguir el esquema aprobado.
