Descripción general

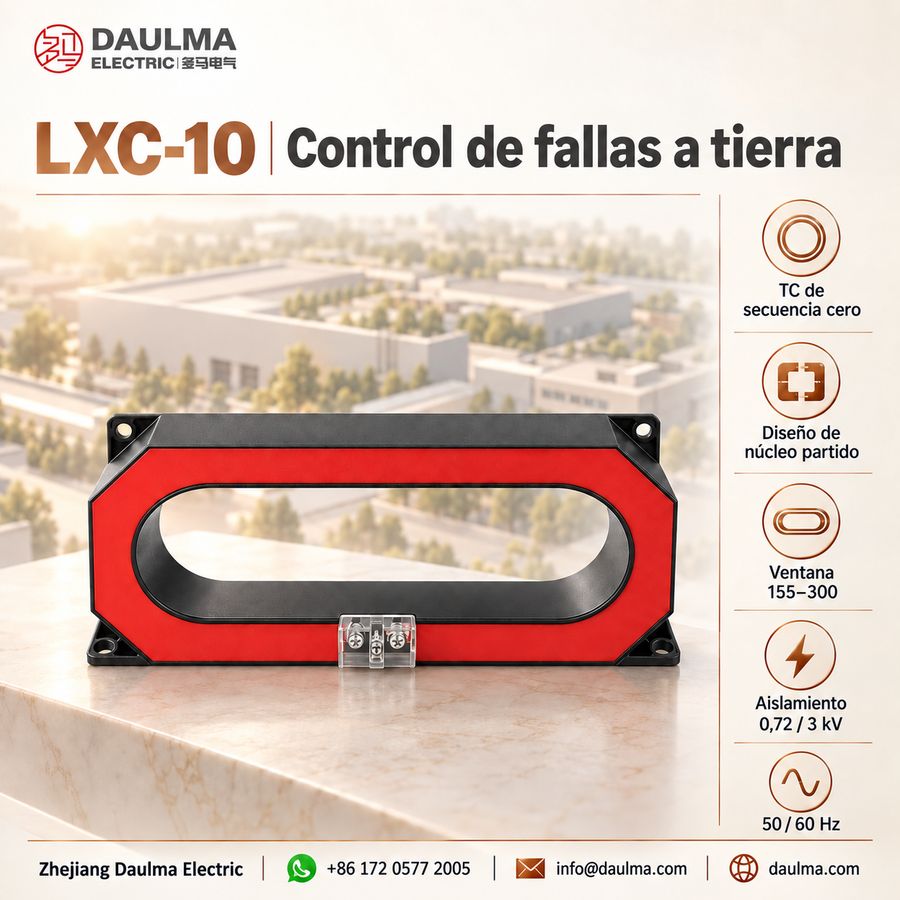

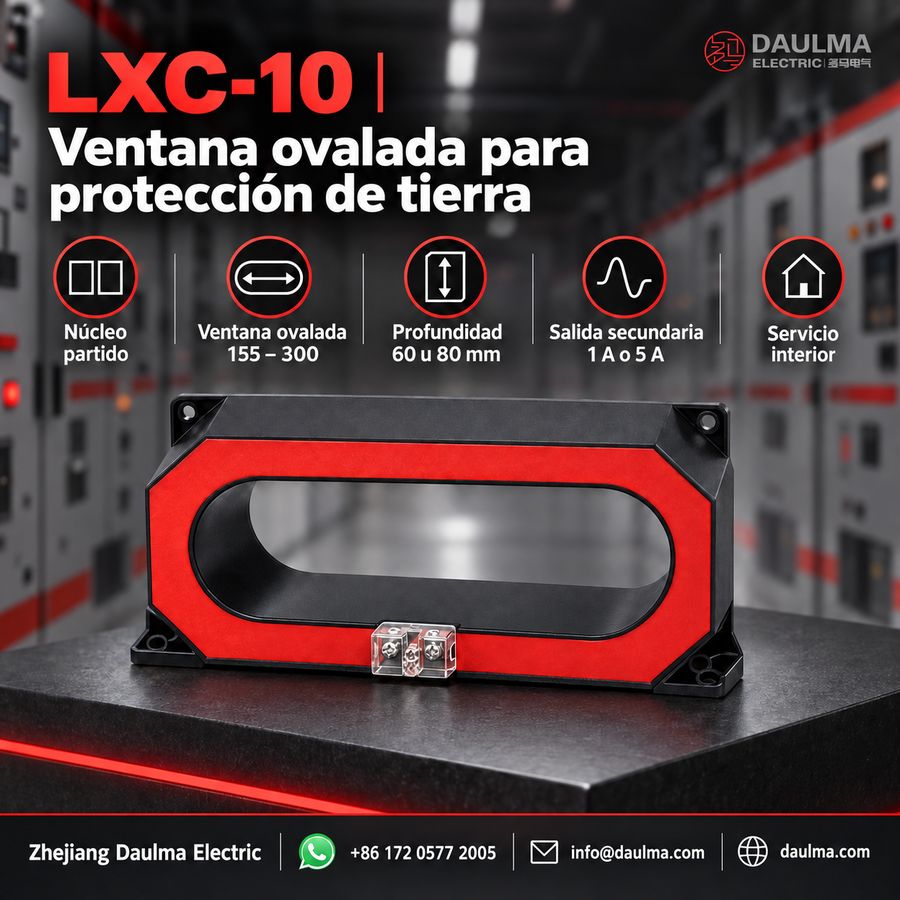

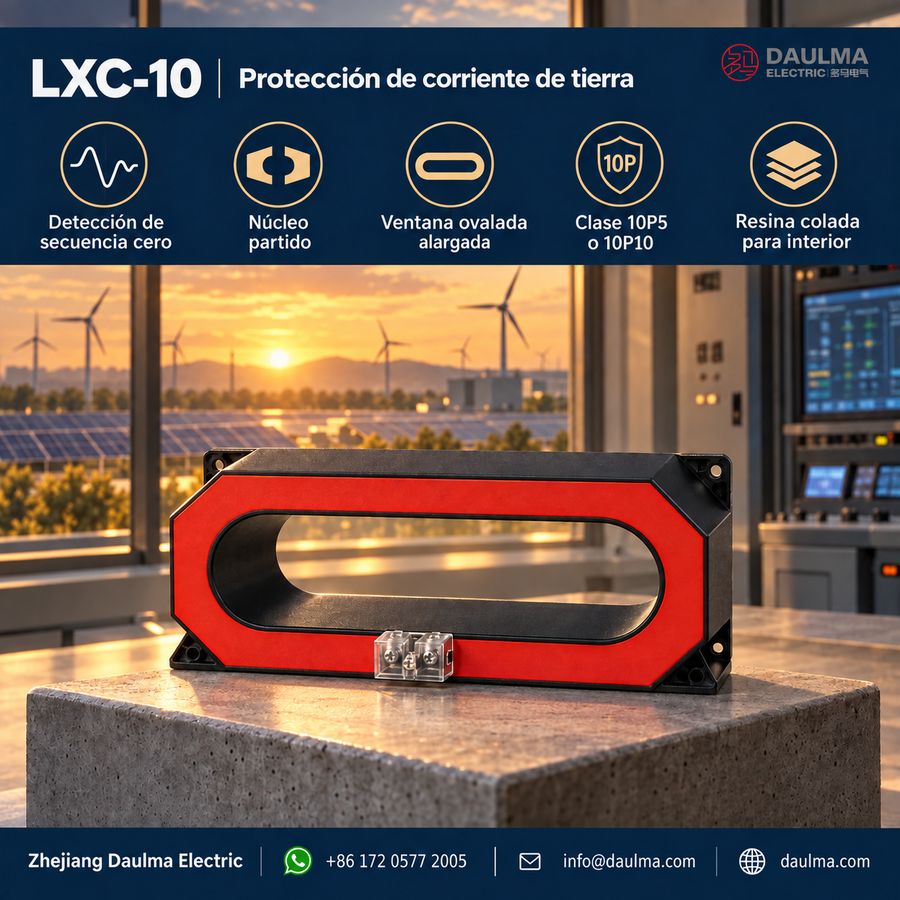

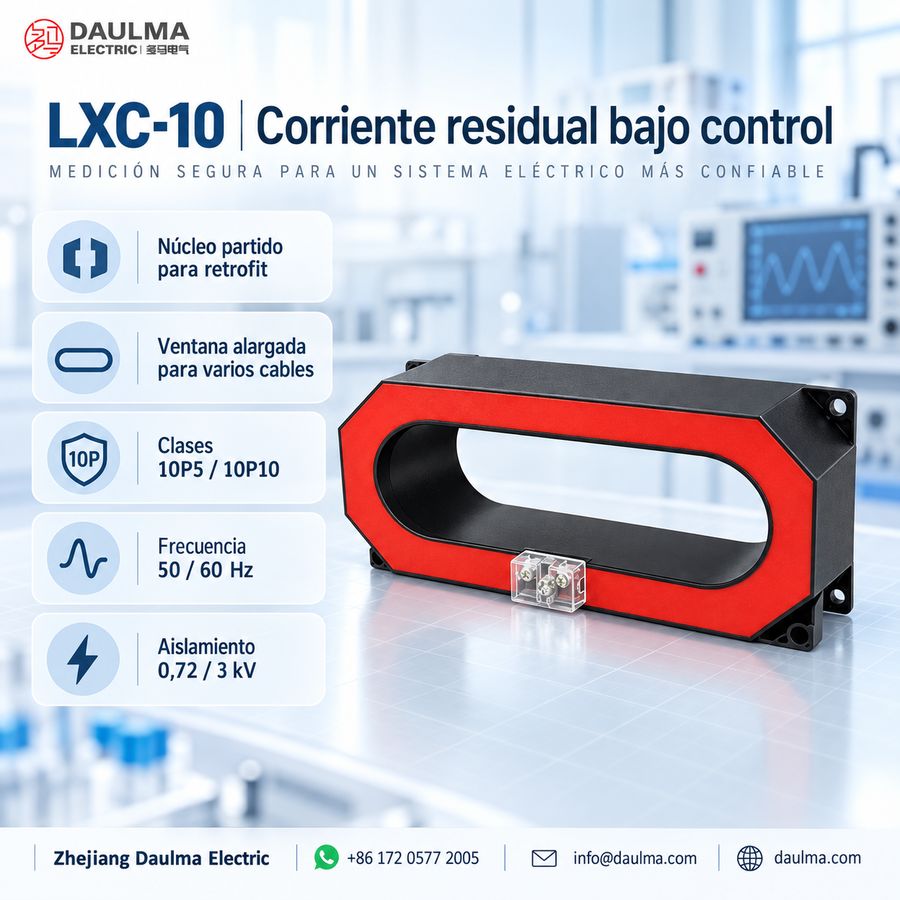

Los transformadores de corriente LXC-10/155-300-60 y LXC-10/155-300-80 son transformadores de corriente secuencia cero para interior, con aislamiento de resina colada y nivel de aislamiento 0,72/3 kV. Cuentan con un núcleo partido y una ventana ovalada alargada tipo pista, diseñada para alojar agrupaciones de cables o dobles conductores en celdas de media tensión y gabinetes de protección.
Estos transformadores ofrecen salida secundaria de 5 A o 1 A con clases de precisión de protección 10P5 o 10P10, adecuadas para detección de falla a tierra, monitoreo de corriente residual y entrada a relés de protección en sistemas de 50 Hz o 60 Hz. Cumplen con los requisitos estándar para aplicaciones de TC secuencia cero en interior, en unidades anulares (RMU), compartimentos de cables e instalaciones de retrofit donde los cables existentes deben permanecer sin interrupción.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Nivel de aislamiento nominal | 0,72/3 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Clase de protección | 10P5 / 10P10 |
| Corriente primaria (secuencia cero) | Según relación seleccionada |
| Carga secundaria | Depende de la profundidad del modelo y la relación |
| Tipo de instalación | Interior |
| Tipo de núcleo | Circuito magnético de núcleo partido |
| Material de aislamiento | Resina colada |
| Tipo de ventana | Ovalada alargada (doble pista para cables) |
| Opciones de profundidad del cuerpo | 60 mm, 80 mm |
| Aplicación | Detección de corriente secuencia cero, protección contra falla a tierra |
Designación del modelo
- L: Transformador de corriente
- X: Tipo transformador de corriente secuencia cero
- C: Código de serie de estructura / resina colada
- 10: Código de serie de diseño del producto
- 155-300: Código de tamaño de la estructura de ventana tipo pista
- 60 / 80: Código de espesor / profundidad del cuerpo
Construcción

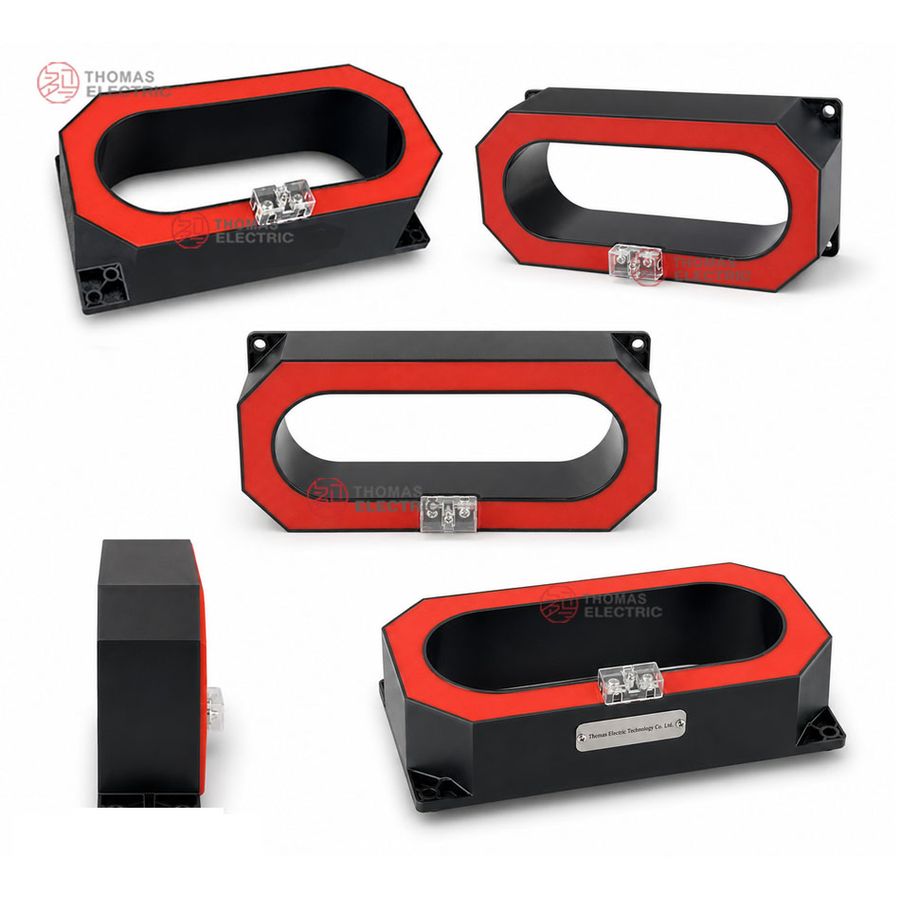

La serie LXC-10/155-300 presenta un diseño de núcleo partido con dos mitades separables, cada una encapsulada en aislamiento de resina colada. Esta construcción proporciona robustez mecánica, aislamiento eléctrico y rendimiento estable en ambientes interiores. El núcleo magnético se forma al sujetar las dos mitades alrededor del grupo de cables tras la instalación, creando un circuito magnético completo sin necesidad de desconectar los conductores. La ventana ovalada alargada —codificada como 155-300— permite el paso de múltiples conductores de fase en diseños compactos de gabinetes, manteniendo los radios de curvatura y distancias requeridas. La resina colada garantiza protección contra humedad, polvo y esfuerzos mecánicos, lo que lo hace apto para celdas y gabinetes de protección operando en condiciones interiores estándar.
Technical Parameters
Condiciones de servicio
- Ubicación de instalación: interior
- Nivel de aislamiento nominal: 0,72/3 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Temperatura ambiente: -25 °C a +40 °C
- Ambiente de instalación: Libre de vibraciones severas, gases corrosivos, polvo conductor, atmósferas explosivas, humedad excesiva y contaminación grave.
- Enrutamiento de cables: Todos los conductores de fase del circuito protegido deben atravesar la misma ventana del transformador en la misma dirección.
- Esfuerzo mecánico: El grupo de cables debe atravesar la ventana ovalada alargada sin ejercer esfuerzo mecánico sobre el cuerpo del transformador.
- Junta del núcleo partido: La superficie de la junta del núcleo partido debe estar limpia, alineada y firmemente sujeta tras la instalación.
Parámetros técnicos
El LXC-10/155-300-60/80 es un transformador de corriente secuencia cero para interior, tipo doble pista para cables, con nivel de aislamiento nominal de 0,72/3 kV y aislamiento de resina colada. Opera en un rango de temperatura ambiente de -25 °C a +40 °C, cumple con las normas GB 20840.1-2010 y GB 20840.2-2014, y admite relaciones de corriente primaria desde 20/1 hasta 400/5 A.
Modelo: LXC-10 155-300-60
| Relación
nominal de corriente |
Potencia nominal
10P5 (VA) |
Potencia nominal
10P10 (VA) |
|---|---|---|
| 50/5 | 1,5 | 0,5 |
| 75/5 | 2,5 | 0,5 |
| 100/5 | 2,5 | 1 |
| 150/5 | 3,75 | 1,5 |
| 200/5 | 5 | 1,5 |
| 300-400/5 | 7,5 | 2,5 |
| 50/1 | 1,5 | 0,5 |
| 75/1 | 2,5 | 1 |
| 100/1 | 3,75 | 1,5 |
| 150/1 | 5 | 2,5 |
Modelo: LXC-10 155-300-80
| Relación
nominal de corriente |
Potencia nominal
10P5 (VA) |
Potencia nominal
10P10 (VA) |
|---|---|---|
| 20/5 | 0,5 | – |
| 50/5 | 2,5 | 1 |
| 75/5 | 2,5 | 1,5 |
| 100/5 | 3,75 | 1,5 |
| 150/5 | 7,5 | 2,5 |
| 200/5 | 10 | 3,75 |
| 300-400/5 | 15 | 5 |
| 20/1 | 1 | 0,5 |
| 50/1 | 2,5 | 1 |
| 75/1 | 3,75 | 1,5 |
| 100/1 | 5 | 2,5 |
| 150/1 | 7,5 | 3,75 |
Nota: Si los datos del usuario exceden los alcances mencionados anteriormente, podrán estar sujetos a un acuerdo entre fabricante y comprador.
Installation & Wiring
Diagrama de instalación
Los LXC-10/155-300-60 y LXC-10/155-300-80 son transformadores de corriente secuencia cero tipo pista, con núcleo partido, diseñados para instalarse alrededor de un grupo de conductores de fase. Las dos mitades de resina colada se abren, se posicionan alrededor del haz de cables, luego se cierran y sujetan para formar un circuito magnético completo. La unidad se fija luego a la base del gabinete o soporte de montaje mediante la longitud de montaje provista (280 mm) y se alinea según el plano dimensional aprobado.
Diagrama de cableado
Los terminales secundarios están marcados como OS1/S1 y OS2/S2. OS1 (o S1) es el terminal de salida con marca de polaridad y debe conectarse a la entrada del relé o dispositivo de monitoreo según la polaridad requerida. OS2 (o S2) se conecta al terminal de retorno del circuito de protección. Todos los conductores de fase protegidos (A, B, C) deben atravesar la misma ventana tipo pista en la misma dirección. No enrute solo un conductor de fase a través de la ventana cuando se utilice para protección secuencia cero (falla a tierra).
Selection & FAQs
Guía de selección
- Verifique que la disposición completa de los cables A-B-C se ajuste a la ventana ovalada alargada 155–300, confirmando radio de curvatura, holgura de aislamiento y espacio disponible para montaje en gabinete.
- Seleccione el cuerpo de 60 mm cuando la profundidad sea limitada o el de 80 mm cuando se requiera mayor salida o una relación de 20 A; verifique el plano dimensional aprobado.
- Elija una salida secundaria de 1 A o 5 A y una relación adecuada a la corriente esperada de falla a tierra y al rango de disparo del relé conectado.
- Especifique 10P5 o 10P10, sume las cargas del relé y de los conductores secundarios, y asegúrese de que el total no exceda la potencia (VA) nominal exacta del modelo y relación seleccionados.
- Confirme que todos los conductores de fase protegidos atraviesen la ventana en la misma dirección y revise el enrutamiento de pantalla, armadura, neutro y conductor de protección antes de la instalación.
Preguntas frecuentes
P1: ¿Qué es un TC secuencia cero con doble pista para cables?
Utiliza una abertura ovalada alargada tipo pista para envolver agrupaciones anchas o múltiples cables que no cabrían en una ventana circular convencional, midiendo la corriente residual para protección contra falla a tierra.
P2: ¿Cuál es la diferencia entre las versiones de 60 mm y 80 mm?
El sufijo indica la profundidad del cuerpo. El modelo de 80 mm generalmente ofrece mayor potencia (VA) y opciones seleccionadas de relación 20 A; el modelo de 60 mm reduce la profundidad de instalación.
P3: ¿Se puede instalar el LXC en una alimentación existente?
Sí. Sus dos mitades de resina colada se separan y cierran alrededor del grupo de cables ya instalado, evitando desconectar los conductores primarios cuando hay acceso suficiente para montaje.
P4: ¿Qué relaciones están disponibles?
La versión de 60 mm cubre 50/5 A–400/5 A y 50/1 A–150/1 A. La versión de 80 mm añade configuraciones seleccionadas de 20/5 A y 20/1 A; la clase y salida dependen de la relación elegida.
P5: ¿Significa el “10” en LXC-10 que el TC tiene aislamiento para 10 kV?
No. La clasificación de aislamiento publicada del TC es 0,72/3 kV; el “10” es un código de serie del producto. Al usarse alrededor de cables aislados de media tensión, el sistema de cable mantiene el aislamiento primario y todas las distancias del proyecto deben verificarse.
P6: ¿Cómo deben enrutarse los conductores?
Todos los conductores de fase protegidos deben atravesar la misma ventana en la misma dirección. Las pantallas, armaduras, neutro y conductores de tierra deben seguir el diseño de puesta a tierra para que la corriente residual no se desvíe ni se introduzca erróneamente.
P7: ¿Qué verificaciones son esenciales antes de energizar?
Asegúrese de que las caras de separación estén limpias, alineadas y firmemente sujetas; el TC esté montado de forma segura; la polaridad OS1/S1 y la continuidad del cableado sean correctas; las configuraciones del relé estén confirmadas; y el circuito secundario no esté abierto.
