Descripción general

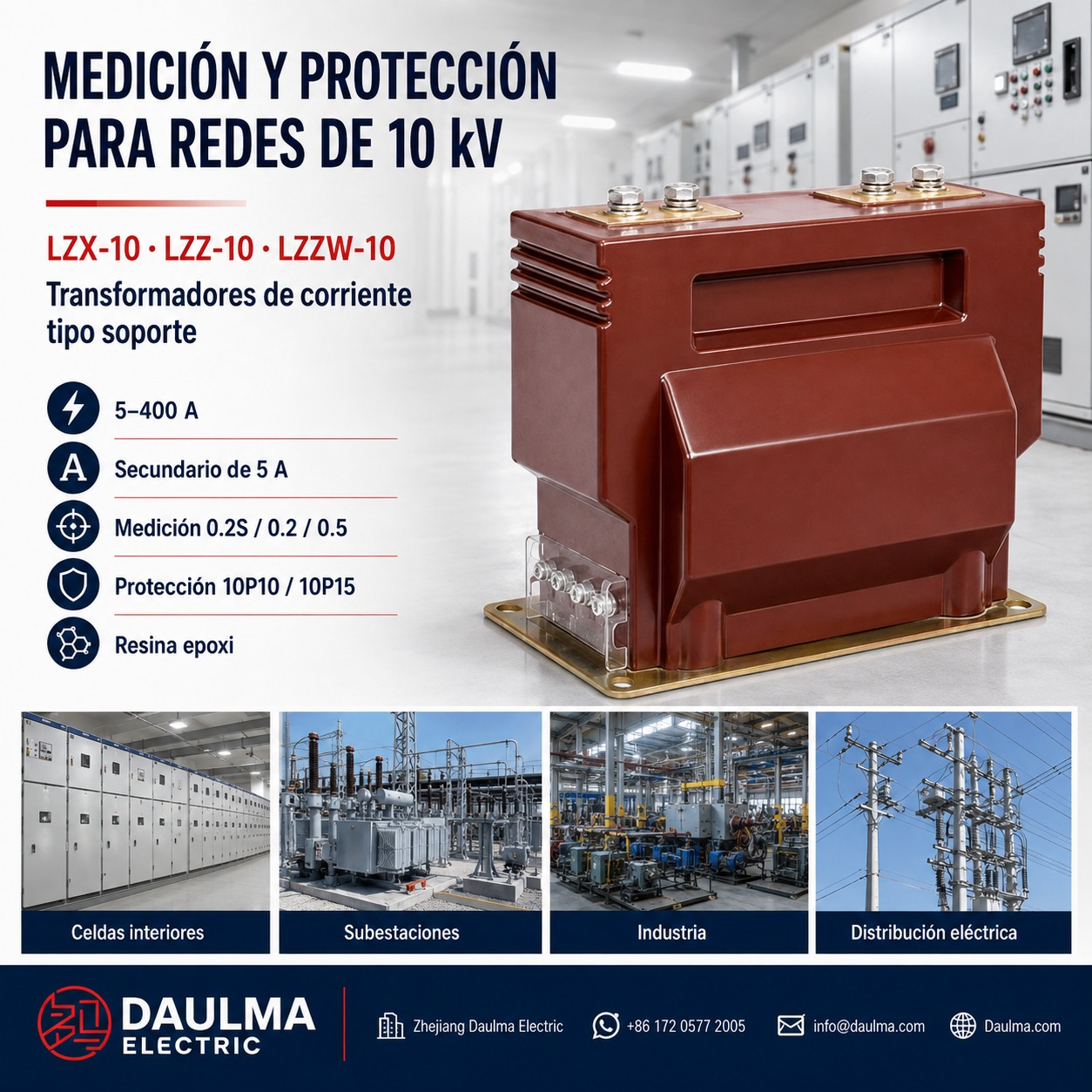

Los LZX-10, LZZ-10 y LZZW-10 son transformadores de corriente (TC) de clase 10 kV con aislamiento en resina epóxica moldeada, diseñados para sistemas de potencia de corriente alterna de media tensión. Estos dispositivos utilizan una estructura de aislamiento totalmente encapsulada en resina epóxica, garantizando un rendimiento dieléctrico confiable y estabilidad a largo plazo tanto en celdas interior como exterior.
Ofrecen clases de precisión para medición de 0,2S, 0,2 y 0,5, así como clases de protección 10P10 y 10P15, lo que permite su uso en aplicaciones de facturación energética, protecciones por relés y adquisición de corriente en sistemas SCADA. Las unidades cumplen con normas internacionales como IEC 61869-1/-2, GB/T 20840.1/.2 y opcionalmente IEEE C57.13, siendo aptas para redes de distribución globales operando a 50 Hz o 60 Hz.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 10 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 5 A (1 A opcional) |
| Clases de precisión para medición | 0,2S, 0,2, 0,5 |
| Clases de precisión para protección | 10P10, 10P15 |
| Carga nominal | 10 VA, 15 VA (por núcleo) |
| Factor de potencia de la carga | cosφ = 0,8 (inductivo) |
| Resistencia térmica a cortocircuito (Ith) | 13,5 – 45 kA (1 s) |
| Resistencia dinámica (Idyn) | 34 – 112,5 kA (pico) |
| Nivel de aislamiento (Um/Up/Ud) | 12/42/75 kV |
| Normas aplicables | IEC 61869-1/-2; GB/T 20840.1/.2; IEEE C57.13 (opcional) |
Designación del modelo
- L: Transformador de corriente (TC)
- Z: Tipo poste (estructura de soporte/pilar)
- X / Z / ZW: Código de variante que indica diferencias en configuración estructural y ambiental
- 10: Clase de tensión (10 kV)
Construcción
Los LZX-10, LZZ-10 y LZZW-10 presentan una configuración tipo poste con aislamiento totalmente encapsulado en resina epóxica, proporcionando excelente resistencia a la humedad, inmunidad a la contaminación y rigidez mecánica. El núcleo magnético toroidal está fabricado con láminas de acero silicio de alta permeabilidad para garantizar bajas pérdidas y alta precisión bajo las condiciones de carga especificadas. La corriente primaria circula a través de una ventana central (P1 a P2), mientras que los devanados secundarios (1S1/1S2, 2S1/2S2) entregan señales de salida aisladas y proporcionales para circuitos de medición y protección. El encapsulado en resina epóxica asegura un rendimiento dieléctrico estable en el tiempo y permite operación segura en ambientes exigentes cuando se configura según las clasificaciones IP y distancias de fuga específicas de cada variante.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación interior y exterior
- Altitud: ≤ 1000 m sobre el nivel del mar (altitudes superiores requieren corrección del aislamiento y confirmación técnica)
- Temperatura ambiente: −25 °C a +40 °C
- Humedad relativa: ≤ 90% a temperatura de referencia de +20 °C
- Condiciones ambientales: Libre de medios explosivos/inflamables; evitar vibración severa prolongada o choques mecánicos; para proyectos exteriores, confirmar grado IP y requisitos de contaminación
- Nivel de contaminación: LZZW-10 está destinado a condiciones de mayor contaminación (distancia de fuga según planos/placa de características)
Parámetros técnicos
Los LZX-10, LZZ-10 y LZZW-10 son transformadores de corriente de 10 kV en resina epóxica diseñados para uso interior y exterior dentro de un rango de temperatura ambiente de −25 °C a +40 °C y altitudes hasta 1000 m. Cumplen con clases de precisión estándar para aplicaciones de medición y protección, y admiten corrientes primarias nominales desde 5 A hasta 400 A.
Datos del transformador de corriente
| Corriente primaria nominal (A) |
0,2S (VA) |
0,2 (VA) |
0,5 (VA) |
10P10 (VA) |
10P15 (VA) |
Corriente térmica de corta duración (kA/1s) |
Corriente dinámica (kA) |
|---|---|---|---|---|---|---|---|
| 5 – 100 | 10 | 10 | 10 | 15 | 15 | 13,5 | 34 |
| 150 | 10 | 10 | 10 | 15 | 15 | 18 | 45 |
| 200 | 10 | 10 | 10 | 15 | 15 | 27 | 67,5 |
| 300 | 10 | 10 | 10 | 15 | 15 | 36 | 90 |
| 400 | 10 | 10 | 10 | 15 | 15 | 45 | 112,5 |
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente LZX-10, LZZ-10 y LZZW-10 de 10 kV en resina epóxica se instalan fijando la unidad mediante los orificios de montaje provistos sobre una estructura de soporte o bastidor de celda. El conductor primario (barra colectora o terminal atornillado) atraviesa la abertura central, siendo los detalles de conexión determinados por la disposición específica de la celda y el plano de la variante. Asegúrese de mantener distancias adecuadas de separación y de fuga. Los terminales secundarios deben cablearse con medidas antiaflojamiento, provisiones para cortocircuito durante mantenimiento y puesta a tierra en un solo punto según las especificaciones del proyecto.
Selección y preguntas frecuentes
Guía de selección
- Elija LZX, LZZ o LZZW según el dibujo de la variante. LZZW está identificado para ambientes más contaminados; las diferencias estructurales exactas entre X y Z no están cuantificadas; compare dimensiones, terminales, grado IP y distancia de fuga.
- Seleccione la relación primaria entre 5 A y 400 A. Ajuste según la carga del alimentador y rango de medición, luego verifique con las corrientes térmica (1 s) y dinámica pico asociadas a la relación si cubren el nivel de falla del equipo.
- Especifique la precisión y carga requeridas. Las clases de medición 0,2S, 0,2 y 0,5 están indicadas a 10 VA, mientras que las clases de protección 10P10 y 10P15 se indican a 15 VA por núcleo aplicable.
- Confirme por separado versiones de 1 A. La tabla detallada se basa en el secundario estándar de 5 A; para 1 A, verifique relación, salida, precisión, clase de protección, terminales y datos de falla.
- Califique cualquier instalación exterior o en sitio contaminado. Confirme rendimiento de la envolvente/grado IP, resistencia a UV y a la intemperie, control de condensación, clase de contaminación, distancia de fuga real, operación a −25 °C, montaje y aislamiento 12/42/75 kV.
Preguntas Frecuentes
Q1: ¿Se pueden instalar estos transformadores de 10 kV en exteriores?
Sí, los modelos LZX-10 y LZZ-10 admiten instalación interior y exterior. El modelo LZZW-10 está diseñado para ambientes con mayor nivel de contaminación. Consulte al fabricante para confirmar el grado IP específico de su proyecto.
Q2: ¿Qué ajustes se requieren para instalar el equipo a gran altitud?
La altitud estándar de operación es hasta 1000 metros sobre el nivel del mar. Para altitudes superiores, se requiere corrección del aislamiento y confirmación técnica previa. Contacte a nuestro equipo de ingeniería para evaluar su caso.
Q3: ¿Cuál clase de precisión es adecuada para medición de energía?
Seleccione la clase 0.2S o 0.2 para aplicaciones de medición de alta precisión. Estos transformadores soportan corrientes primarias nominales de 5 A a 400 A. Solicite la ficha técnica detallada para verificar los límites de carga en VA.
Q4: ¿Es posible personalizar la relación de transformación para proyectos específicos?
Sí, admiten corrientes primarias nominales desde 5 A hasta 400 A según sus necesidades. Las especificaciones exactas y pruebas de fábrica están sujetas a confirmación técnica. Envíe sus requerimientos para recibir una cotización formal.
Q5: ¿En qué tipo de celdas se instalan los transformadores LZZW-10?
Se utilizan principalmente en celdas de media tensión de 10 kV en resina epóxica. Son ideales para aplicaciones de medición y protección en subestaciones con alta contaminación. Consulte al fabricante para confirmar compatibilidad con su infraestructura.
Q6: ¿Cómo afecta la temperatura ambiente extrema al rendimiento del transformador?
El equipo opera de forma óptima en un rango de temperatura ambiente de −25 °C a +40 °C. La corriente térmica de corta duración garantiza estabilidad ante fallas. Verifique los valores exactos de corriente térmica en la placa de características.
Q7: ¿Por qué se requieren pruebas de fábrica antes del envío?
Los ensayos de rutina garantizan el cumplimiento de los parámetros técnicos de 10 kV. Las certificaciones específicas y reportes de calibración están sujetos a confirmación. Contacte a ventas para definir los documentos de su pedido.
