Tinjauan Umum

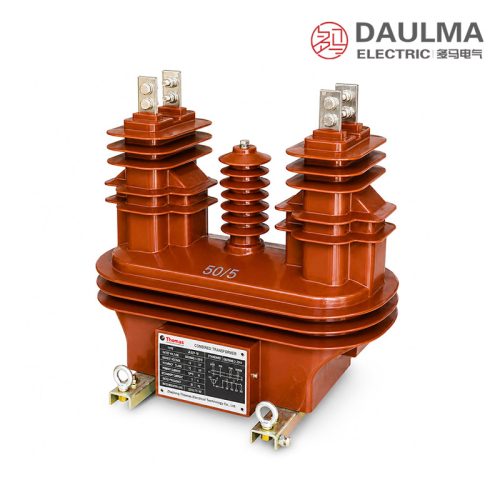

JLSZV(F)-6W dan JLSZV(F)-10W adalah trafo instrumen gabungan luar ruang tiga fase yang diberi peringkat untuk sistem 6kV dan 10kV. Unit ini mengintegrasikan fungsi trafo arus (CT) dan trafo tegangan (PT) dalam satu rumah resin cor dengan insulasi karet silikon, yang dirancang untuk kondisi lingkungan yang keras.
Unit ini memberikan akurasi pengukuran hingga kelas 0.2S untuk CT dan kelas 0.2/0.5 untuk PT, sesuai dengan standar IEC 61869. Unit ini direkayasa untuk penggunaan di lokasi pesisir, industri, dan dataran tinggi hingga 4500m, di mana ketahanan terhadap polusi, stabilitas UV, dan permukaan hidrofobik yang membersihkan diri sangat penting untuk operasi yang andal.
Ringkasan Spesifikasi Utama
| Parameter | Spesifikasi |
|---|---|
| Tegangan Sistem | 6kV atau 10kV |
| Frekuensi | 50Hz / 60Hz |
| Tingkat Isolasi (6kV) | 7.2/32/60kV |
| Tingkat Isolasi (10kV) | 12/42/75kV |
| Kelas Akurasi CT | 0.2S, 0.5S, 1, 3, 5P, 10P |
| Kelas Akurasi PT | 0.2, 0.5, 1, 3 |
| Batas Ketinggian | Hingga 4500m (tanpa derating) |
| Konfigurasi Fase | Tiga fase |
| Jenis Instalasi | Luar ruang |
| Material Isolasi | Karet silikon |
| Aplikasi | Pengukuran dan pemantauan |
| Standar | IEC 61869-1, -2, -3 |
Penunjukan Model
- J: Trafo instrumen
- L: Fungsi trafo arus (CT) disertakan
- S: CT dan PT gabungan dalam satu unit
- Z: Struktur berinsulasi resin cor
- V: Fungsi trafo tegangan (PT) disertakan
- (F): Varian insulasi luar karet silikon
- -6 / -10: Tegangan sistem nominal (6kV atau 10kV)
- W: Aplikasi luar ruang (tahan cuaca)
Konstruksi

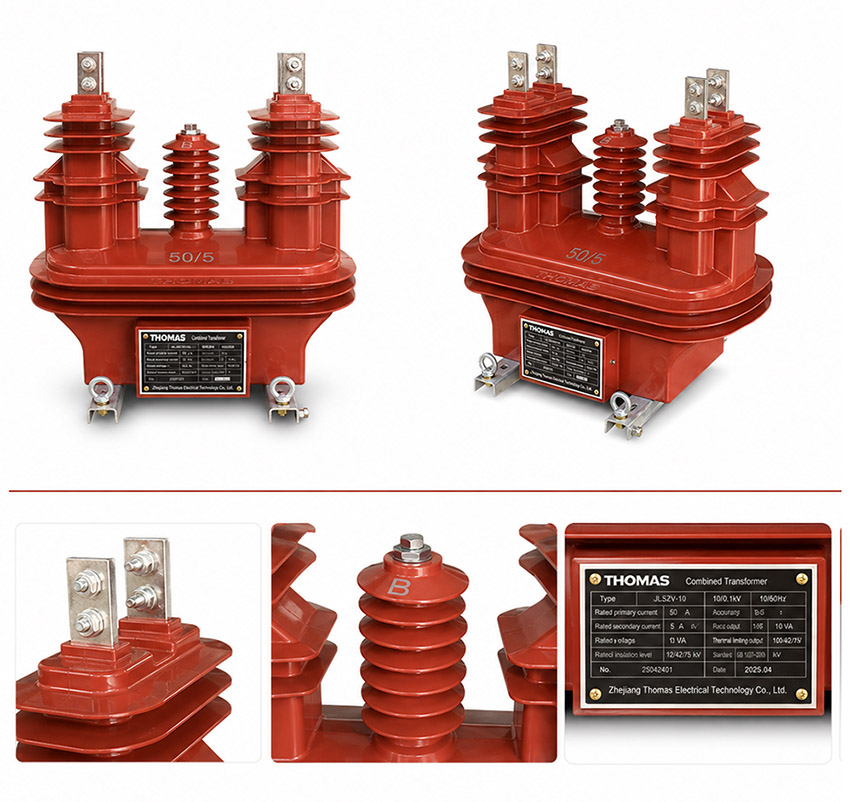

JLSZV(F)-6W dan JLSZV(F)-10W memiliki struktur inti resin cor yang kokoh yang dilapisi dengan insulasi karet silikon berkualitas tinggi. Desain dua lapis ini menggabungkan kekuatan mekanis resin epoksi dengan ketahanan lingkungan karet silikon yang unggul. Lapisan silikon luar memiliki sifat hidrofobik yang kuat, memungkinkan pembersihan permukaan secara alami saat hujan dan mencegah pembentukan film konduktif kontinu di atmosfer yang terpolusi. Semua terminal primer dan sekunder tahan korosi dan disegel terhadap masuknya kelembapan. Rumah unit distabilkan terhadap UV untuk menahan degradasi akibat paparan sinar matahari yang berkepanjangan, memastikan kinerja dielektrik jangka panjang di lingkungan tropis, pesisir, dan industri. Lilitan CT dan PT yang terintegrasi disejajarkan secara presisi dalam satu badan monolitik, meminimalkan pergeseran fasa dan mendukung pengukuran berakurasi tinggi selama masa pakai yang panjang.
Technical Parameters
Kondisi Layanan
- Posisi instalasi: Luar ruang, dipasang pada tiang, platform, atau di dalam kabinet pengukuran
- Suhu lingkungan: -15°C hingga +55°C
- Ketinggian maksimum: ≤ 4500m (tidak diperlukan derating)
- Tingkat polusi: Cocok untuk area tingkat polusi III dan IV dengan kontaminasi berat
- Pembumian: Hubungkan terminal pembumian sesuai kode kelistrikan lokal
- Pemeliharaan: Pemeliharaan minimal diperlukan karena permukaan hidrofobik yang membersihkan sendiri
Parameter Teknis
JLSZV(F)-6/10W adalah trafo instrumen gabungan resin cor luar ruang yang dirancang untuk aplikasi pengukuran 6kV dan 10kV di lingkungan yang terpolusi dan pesisir. Unit ini memiliki insulasi karet silikon, beroperasi pada suhu lingkungan -15°C hingga +55°C, mendukung instalasi hingga ketinggian 4500m tanpa derating, mematuhi GB20840.3-2013, dan menawarkan peringkat arus primer dari 7.5A hingga 600A.
Trafo Tegangan
| Tipe | Rasio Tegangan(V) | Kelas akurasi / Output sekunder nominal (VA) | Output batas(VA) | Tingkat isolasi nominal(kV) |
|---|---|---|---|---|
| JLSZV(F)-6W | 6000/100 | 0.2—2×20 0.5—2×50 1.0—2×80 3.0—2×200 |
2×400 | 7.2/32/60 |
| JLSZV(F)-10W | 10000/100 | 0.2—2×20 0.5—2×50 1.0—2×80 3.0—2×200 |
2×400 | 12/42/75 |
Trafo Arus
| Arus primer nominal(A) | Rasio transformasi tunggal | Kelas akurasi / Output sekunder nominal (VA) | Arus termal 1d(kA) | Arus dinamis nominal(kA) | ||
|---|---|---|---|---|---|---|
| (0.2)S | 0.5S | 0.5 | ||||
| 7.5-10-15 | 7.5 | 1.0 | 2.5 | |||
| 10-15-20 | 10 | 1.5 | 3.75 | |||
| 15-20-30 | 15 | 2.4 | 6.0 | |||
| 20-30-40 | 20, 25 | 10 | 10 | 15 | 3.0 | 7.5 |
| 30-40-50 | 30 | 10 | 10 | 15 | 4.5 | 11 |
| 40-50-75 | 40 | 10 | 10 | 15 | 8 | 20 |
| 50-75-100 | 50 | 10 | 10 | 15 | 9 | 22.5 |
| 75-100-150 | 75 | 10 | 10 | 15 | 12 | 30 |
| 100-150-200 | 100 | 10 | 10 | 15 | 16 | 40 |
Trafo Arus
| Arus primer nominal(A) | Rasio transformasi tunggal | Kelas akurasi / Output sekunder nominal (VA) | Arus termal 1d(kA) | Arus dinamis nominal(kA) | ||
|---|---|---|---|---|---|---|
| (0.2)S | 0.5S | 0.5 | ||||
| 150-200-300 | 150 | 10 | 10 | 15 | 24 | 60 |
| 200-300-400 | 200, 250 | 10 | 10 | 15 | 32 | 80 |
| 300-400-500 | 300 | 10 | 10 | 15 | 45 | 100 |
| 400-500-600 | 400 | 10 | 10 | 15 | 60 | 100 |
Installation & Wiring

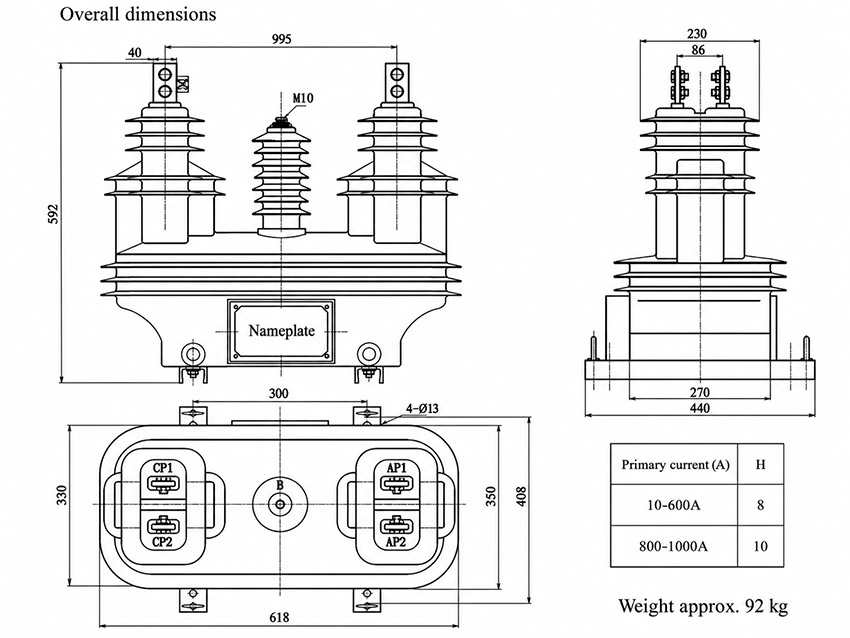

Diagram Instalasi
Pasang trafo pada platform atau tiang yang stabil menggunakan braket pemasangan yang disediakan. Pastikan jarak bebas yang memadai dari permukaan yang arde sesuai dengan standar instalasi tegangan menengah. Dimensi dasar adalah 618mm x 408mm, dan jarak lubang pemasangan ditentukan dalam gambar instalasi.

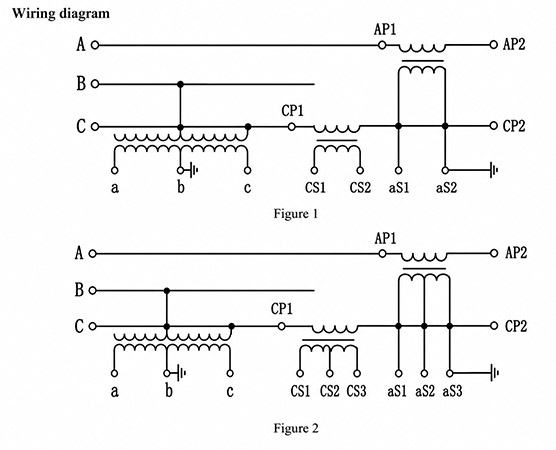

Diagram Pengkabelan
Hubungkan konduktor primer ke terminal yang ditentukan: AP1 dan AP2 untuk fase A, CP1 dan CP2 untuk fase C. Pengkabelan sekunder harus dihubungkan di dalam kotak terminal yang disegel (IP54), dengan sirkuit pengukuran dan proteksi dipisahkan dengan benar sesuai kebutuhan. Bumikan baik rangka trafo maupun sirkuit sekunder sesuai dengan kode kelistrikan lokal.
Selection & FAQs
Panduan Pemilihan
- Pilih JLSZV(F)-6W untuk sistem 6kV atau JLSZV(F)-10W untuk sistem 10kV berdasarkan tegangan jaringan Anda.
- Pilih insulasi karet silikon jika dipasang di lingkungan pesisir, industri, atau polusi tinggi karena ketahanannya yang unggul terhadap kontaminan.
- Tentukan arus primer CT (misalnya 100A, 200A, 400A) sesuai dengan kebutuhan beban yang diharapkan.
- Untuk pengukuran komersial, pilih kelas akurasi CT 0.2S dan kelas akurasi PT 0.2; gunakan kelas yang lebih rendah untuk keperluan pemantauan atau indikasi.
- Pastikan ketinggian instalasi tidak melebihi 4500m dan ruang yang tersedia dapat mengakomodasi dimensi unit 895mm x 582mm serta berat 92kg.
Pertanyaan yang Sering Diajukan
Q1: Bagaimana cara memilih dengan benar antara JLSZV(F)-6W dan JLSZV(F)-10W untuk pengukuran komersial di gardu distribusi pesisir 10kV, dan spesifikasi akurasi serta beban apa yang penting?
Untuk pengukuran komersial di gardu pesisir 10kV, tentukan JLSZV(F)-10W—bukan varian -6W—karena diberi peringkat untuk sistem 10kV dengan tingkat isolasi 12/42/75kV. Pilih kelas akurasi CT 0.2S dan kelas akurasi PT 0.2 untuk mematuhi IEC 61869-3 untuk aplikasi kelas penagihan. Arus primer harus sesuai dengan profil beban Anda (misalnya 200/5 A atau 400/5 A dalam rentang 7,5–600 A). Pemilihan beban sama pentingnya: konfigurasi umum termasuk 2×20 VA atau 2×50 VA per fase; melebihi beban nominal trafo (misalnya, menghubungkan meter yang membutuhkan >80 VA ketika hanya 2×20 VA yang ditentukan) akan menurunkan akurasi. Insulasi karet silikon sangat penting di sini—memberikan hidrofobisitas dan ketahanan kabut garam yang penting untuk mencegah arus bocor permukaan di lingkungan lembap dan asin yang diklasifikasikan sebagai tingkat polusi III–IV menurut IEC 60815.
Q2: Apa keunggulan teknis utama yang ditawarkan seri JLSZV(F) dibandingkan trafo gabungan resin epoksi konvensional (misalnya JLSZV2) dalam instalasi industri atau dataran tinggi?
Seri JLSZV(F) memiliki konstruksi dua lapis: inti resin cor bagian dalam untuk stabilitas mekanis dan jaket karet silikon bagian luar yang memberikan hidrofobisitas persisten, ketahanan UV, dan kinerja anti-pelacakan. Berbeda dengan unit resin epoksi standar (misalnya JLSZV2), yang kehilangan sifat hidrofobik seiring waktu dan rentan terhadap degradasi permukaan di atmosfer industri yang agresif secara kimia atau berdebu, karet silikon memungkinkan pembersihan sendiri saat hujan dan mencegah pembentukan film elektrolit konduktif. Selain itu, JLSZV(F) mempertahankan kinerja dielektrik dan termal penuh hingga ketinggian 4500m tanpa derating, sedangkan desain konvensional sering kali memerlukan penurunan kapasitas di atas 1000m karena berkurangnya kepadatan udara. Hal ini dicapai melalui koordinasi isolasi padat yang sesuai dengan IEC 60076-11, menghilangkan ketergantungan pada celah udara untuk kekuatan isolasi.
Q3: Apa kesalahan instalasi paling umum yang membahayakan keselamatan atau akurasi pengukuran pada unit JLSZV(F)-6W/10W, dan bagaimana cara mencegahnya?
Tiga kesalahan instalasi kritis yang sering terjadi: (1) jarak bebas yang tidak memadai dari struktur yangarde, melanggar aturan jarak IEC 61936 dan meningkatkan risiko flashover—pastikan jarak rayap minimum berdasarkan tingkat polusi IV (≥25 mm/kV); (2) pembumian rangka atau sirkuit sekunder yang tidak tepat, menyebabkan arus sirkulasi atau bahaya keselamatan—selalu hubungkan terminal pembumian khusus ke elektroda bumi berimpedansi rendah sesuai kode lokal; dan (3) merutekan kabel sekunder pengukuran (kelas 0.2S/0.2) dan proteksi (kelas 5P/3.0) dalam konduit yang sama, menginduksi interferensi elektromagnetik yang mendistorsi sinyal pengukuran tingkat rendah. Pencegahan meliputi penggunaan kabel twisted-pair berpelindung untuk sirkuit pengukuran, memisahkannya secara fisik dari kabel proteksi, dan memasang unit pada platform yang kaku menggunakan dimensi dasar yang ditentukan (618 mm × 408 mm). Selalu verifikasi tegangan nol dan ikuti prosedur lockout/tagout sebelum instalasi.
Q4: Bagaimana insinyur harus menafsirkan notasi tingkat isolasi (misalnya 12/42/75kV untuk JLSZV(F)-10W) saat mengevaluasi kesesuaian untuk jaringan yang rawan petir atau sering mengalami switching?
Tingkat isolasi “12/42/75kV” mengikuti IEC 60071 dan mendefinisikan tiga tegangan uji kritis:
• 12 kV: Tegangan sistem maksimum (Um)—tegangan RMS kontinu tertinggi yang dapat ditahan unit (cocok untuk sistem nominal 10kV).
• 42 kV: Tegangan tahan frekuensi daya (uji kering 1 menit)—memvalidasi integritas isolasi di bawah tegangan lebih yang berkepanjangan, seperti yang berasal dari ferroresonansi atau penolakan beban.
• 75 kV: Tegangan tahan impuls petir (gelombang 1,2/50 μs)—mengonfirmasi ketahanan terhadap lonjakan transien dari sambaran petir langsung atau terinduksi.
Dalam jaringan dengan proteksi lonjakan yang lemah atau switching kapasitor yang sering, tingkat yang lebih tinggi ini memberikan margin desain yang signifikan. Misalnya, BIL 75 kV melebihi persyaratan distribusi 10kV tipikal (sering 60–75 kV), membuat JLSZV(F)-10W cocok untuk penyulang overhead yang terekspos atau gardu di daerah tropis atau pegunungan dengan insiden petir yang tinggi.
Q5: Opsi kustomisasi apa yang ada untuk rasio arus primer, kelas akurasi, dan beban, dan bagaimana pengaruhnya terhadap waktu tunggu pengadaan dan kepatuhan?
JLSZV(F)-6W/10W mendukung kustomisasi ekstensif: rasio arus primer dari 7,5/5 A hingga 600/5 A, kelas akurasi CT (0.2S, 0.5S, 1, 3, 5P, 10P), kelas akurasi PT (0.2, 0.5, 1, 3), dan beban PT mulai dari 2×20 VA hingga 2×200 VA per fase. Namun, kombinasi non-standar—seperti CT 0.2S + PT 0.2 + beban 2×80 VA—biasanya memperpanjang waktu tunggu sebesar 2–4 minggu dibandingkan dengan default katalog (misalnya 200/5 A, 0.2S/0.2, 2×20 VA). Semua pesanan kustom harus merujuk pada kepatuhan IEC 61869-1/-2/-3, dan beban harus divalidasi untuk menghindari saturasi CT (untuk kelas proteksi) atau penurunan tegangan PT (untuk pengukuran). Tim pengadaan harus mengonfirmasi laporan uji pabrik untuk unit yang dikustomisasi untuk memastikan akurasi yang dinyatakan dipertahankan di bawah beban operasi yang sebenarnya.
Q6: Mengapa derating tidak diperlukan untuk unit JLSZV(F)-6W/10W pada ketinggian hingga 4500m, dan bagaimana dampaknya terhadap desain sistem di wilayah dataran tinggi?
Berbeda dengan peralatan berinsulasi udara, JLSZV(F) mengandalkan isolasi padat (inti resin cor + jaket karet silikon), yang tidak terpengaruh oleh berkurangnya kepadatan udara di dataran tinggi. Sesuai dengan IEC 60076-11, jarak internal dan sifat materialnya direkayasa untuk mempertahankan kekuatan dielektrik dan kinerja termal tanpa faktor koreksi hingga 4500m. Ini menghilangkan kebutuhan akan unit yang terlalu besar atau peningkatan isolasi tambahan yang biasanya diperlukan untuk trafo konvensional di atas 1000m. Bagi perancang sistem di wilayah seperti Pegunungan Andes atau Dataran Tinggi Tibet, hal ini menyederhanakan spesifikasi, mengurangi jejak, dan menghindari rekayasa berlebih yang mahal—sambil memastikan kepatuhan berkelanjutan terhadap standar akurasi pengukuran di bawah tekanan lingkungan yang ekstrem.
Q7: Protokol pemeliharaan dan langkah pemecahan masalah apa yang direkomendasikan untuk mempertahankan akurasi jangka panjang dan mencegah kegagalan dini?
Karena permukaan karet silikon yang hidrofobik, pencucian rutin tidak diperlukan—hujan alami memberikan pembersihan sendiri. Praktik yang direkomendasikan meliputi: (1) inspeksi visual tahunan untuk tanda-tanda pelacakan, erosi korona, atau retakan pada rumah; (2) memeriksa segel kotak terminal sekunder (peringkat IP54) terhadap masuknya kelembapan; dan (3) kalibrasi berkala menggunakan penguji trafo instrumen portabel, terutama jika rekonsiliasi energi menunjukkan penyimpangan yang tidak dapat dijelaskan. Jika penyimpangan akurasi terdeteksi, pertama-tama verifikasi faktor eksternal: beban yang salah, koneksi longgar, atau netral bersama antara sirkuit pengukuran dan proteksi. Kesalahan internal—seperti saturasi inti CT atau kerusakan isolasi lilitan PT—sangat jarang terjadi tetapi tidak dapat dipulihkan; perbaikan di lapangan tidak didukung. Jangan pernah menggunakan air bertekanan tinggi atau pembersih abrasif, karena dapat merusak lapisan hidrofobik dan mempercepat penuaan.
Q8: Dari perspektif total biaya kepemilikan (TCO), kapan lebih ekonomis untuk menggunakan JLSZV(F)-6W/10W gabungan dibandingkan unit CT dan PT terpisah di lingkungan yang terpolusi atau pesisir?
Meskipun harga pembelian awal JLSZV(F)-6W/10W biasanya 15–25% lebih tinggi daripada unit CT + PT diskrit, TCO lebih rendah di lingkungan yang keras karena: (1) tenaga kerja instalasi yang berkurang (satu pemasangan vs dua perangkat dengan fondasi dan kabel terpisah); (2) pemeliharaan yang lebih rendah—pembersihan sendiri karet silikon mengurangi frekuensi pemadaman dan menghilangkan biaya pencucian manual yang umum terjadi pada unit epoksi di zona pesisir; (3) stabilitas pengukuran yang unggul dari pergeseran fasa CT/PT yang cocok (<5′) dalam desain monolitik, meminimalkan kesalahan penagihan; dan (4) masa pakai yang panjang (>25 tahun) di bawah paparan UV, garam, dan polusi di mana resin konvensional menjadi kapur, retak, atau terlacak. Untuk utilitas yang mengelola jaringan dengan >3 kegagalan terkait kontaminasi/tahun, ketahanan JLSZV(F) memberikan ROI yang lebih cepat melalui keandalan dan jaminan pendapatan yang lebih baik.
