Technical Parameters

Kondisi Layanan

• Posisi pemasangan: Instalasi di permukaan tanah di gardu induk, area industri, atau titik distribusi
• Suhu ambien: -15°C hingga +55°C
• Ketinggian maksimum: ≤ 4500m (tanpa penurunan kinerja)
• Bahan rumah: Stainless steel dengan jendela pengamatan untuk pemantauan visual
• Pembumian: Hubungkan terminal pentanahan sesuai kode listrik lokal dan standar metering
• Perawatan: Jendela pengamatan memungkinkan inspeksi visual tanpa membuka pintu

Parameter Teknis

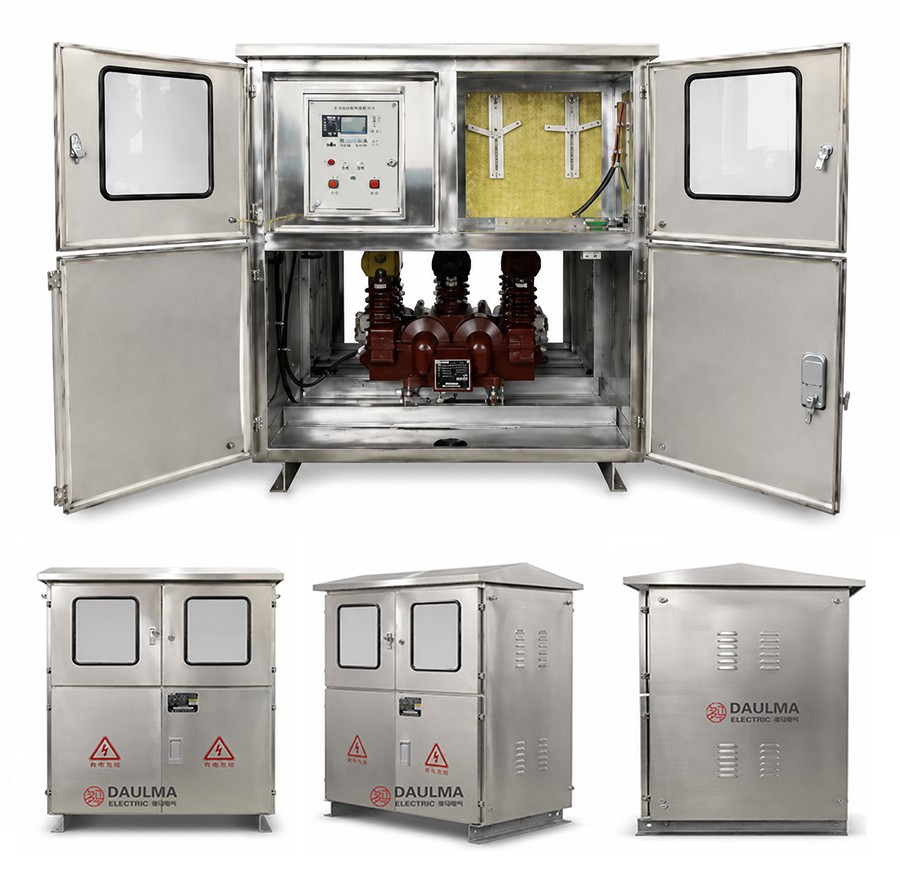

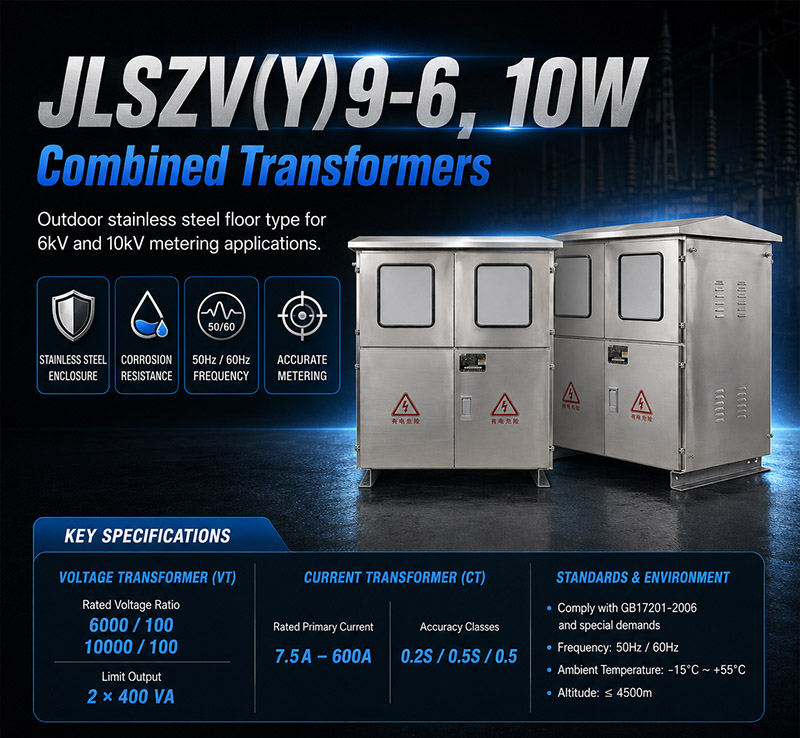

JLSZV(Y)9-6/10W adalah transformator gabungan luar ruang berbahan stainless steel yang dipasang di lantai, dirancang untuk sistem 6kV dan 10kV. Perangkat ini dilengkapi transformator tegangan berisolasi resin tuang, beroperasi dalam suhu ambien -15°C hingga +55°C, mendukung ketinggian hingga 4500m tanpa penurunan kinerja, memenuhi GB17201-2006, dan menawarkan kisaran arus primer luas dari 7,5A hingga 600A.

Data Transformator Tegangan

Data Transformator Arus

Installation & Wiring

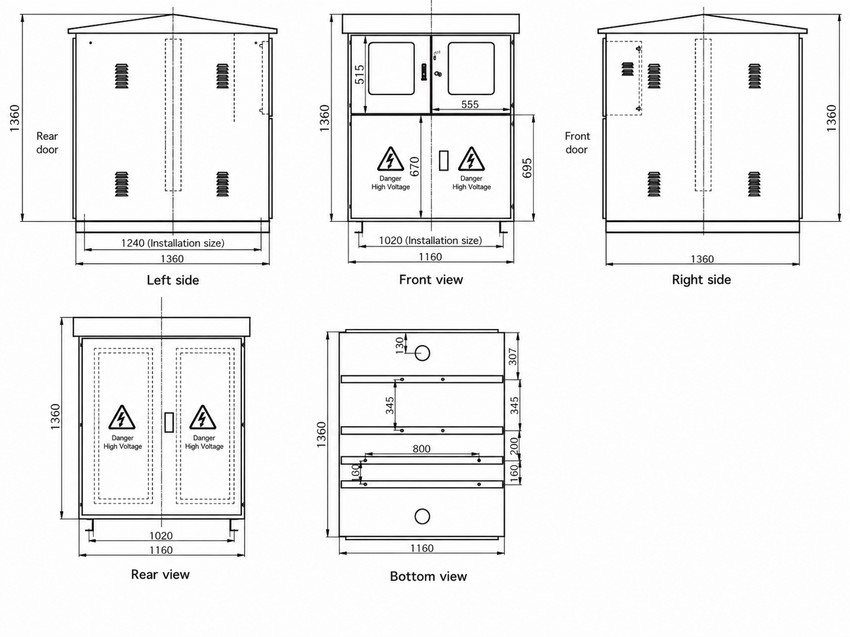

Diagram Pemasangan

Transformator gabungan stainless steel JLSZV(Y)9-6/10W dipasang pada permukaan datar dan rata menggunakan lubang pemasangan pada tapak berukuran 1160mm × 1160mm. Unit ini memiliki pintu depan ganda dengan jendela pengamatan dan memerlukan jarak bebas yang memadai untuk ventilasi di semua sisi, terutama di panel samping stainless steel.

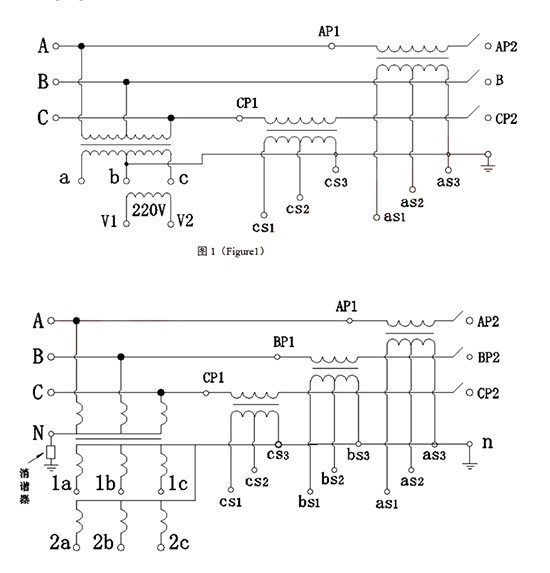

Diagram Pengawatan

Diagram pengawatan menggambarkan sambungan untuk konfigurasi 3-fasa dan 3-fasa 4-kabel. Terminal primer diberi label AP1/AP2, BP1/BP2, dan CP1/CP2—verifikasi urutan fasa sebelum operasi. Terminal sekunder CT menyuplai input arus ke meter energi aktif dan reaktif dan tidak boleh dibiarkan terbuka selama operasi. Terminal sekunder PT menyediakan input tegangan ke meter dan perangkat pemantauan. Semua pengawatan pentanahan dan kotak meter harus sesuai dengan diagram pengawatan proyek yang disetujui, dan rumah stainless steel harus dibumikan dengan benar demi keselamatan.

Selection & FAQs

Panduan Pemilihan

• Tegangan sistem: Pilih JLSZV(Y)9-6W untuk sistem 6kV (kelas 7,2kV) atau JLSZV(Y)9-10W untuk sistem 10kV (kelas 12kV).
• Rasio transformator arus (CT): Pilih arus primer dari 7,5A hingga 600A berdasarkan kebutuhan beban aktual.
• Akurasi pengukuran: Gunakan kelas akurasi CT 0.2S untuk pengukuran pendapatan presisi tinggi; 0.5S atau 0.5 untuk aplikasi pengukuran umum.
• Konfigurasi pengawatan: Tentukan 3-fasa atau 3-fasa 4-kabel sesuai jaringan dan konfigurasi meter Anda.
• Rasio transformator tegangan (PT): Pilih 6000/100 untuk sistem 6kV atau 10000/100 untuk sistem 10kV agar sesuai dengan kebutuhan input meter.

Pertanyaan Umum

P1: Bagaimana cara memilih model JLSZV(Y)9-6/10W yang tepat untuk pengukuran pendapatan di gardu luar ruang 10kV yang terpapar semburan garam laut dan kelembapan tinggi?

Untuk sistem 10kV di lingkungan korosif, tentukan varian JLSZV(Y)9-10W (dinilai untuk tingkat isolasi 12kV sesuai GB17201-2006). Padukan dengan kelas akurasi CT 0.2S—wajib untuk penagihan utilitas menurut IEC 61869-2—dan pilih arus primer (misalnya 300A atau 400A) yang sesuai dengan beban kontinu maksimum Anda. PT harus dikonfigurasi untuk akurasi kelas 0.2 pada output sekunder 100V (rasio 10000/100). Rumah stainless steel AISI 304/316 dengan jendela pengamatan pintu ganda memberikan perlindungan IP54+ dan menghindari pembukaan pintu berulang, menjaga integritas segel internal. Yang terpenting, pastikan beban sekunder total pada CT 0.2S tidak melebihi 10VA; jika tidak, kesalahan fasa dapat melebihi ±0,2% bahkan dalam kisaran arus nominal.

P2: Mengapa kelas akurasi CT 0.2S penting untuk pengukuran pendapatan pada JLSZV(Y)9-6/10W, dan bagaimana kinerjanya lebih unggul dibanding kelas 0.5S atau 0.5 dalam profil beban dunia nyata?

Kelas 0.2S (sesuai IEC 61869-2 / GB/T 20840.2) menjamin kesalahan rasio ≤±0,2% dari 20% hingga 120% arus primer nominal dan mempertahankan kesalahan ≤±0,75% hingga 1% arus nominal—sangat penting untuk penagihan akurat selama operasi beban rendah atau siaga (misalnya beban malam hari di fasilitas komersial). Sebaliknya, 0.5S mentoleransi kesalahan ±0,5% hanya antara beban 5%–120% dan menunjukkan kesalahan tak terkendali di bawah 5%, sedangkan kelas 0.5 standar sama sekali tidak memiliki spesifikasi arus rendah. Mengingat JLSZV(Y)9-6/10W mendukung arus primer serendah 7,5A, penggunaan 0.2S menjamin kepatuhan terhadap kode jaringan yang mensyaratkan akurasi Kelas 0.2 di seluruh rentang operasi, terutama saat terhubung ke meter kWh statis modern dengan rentang dinamis lebar.

P3: Kesalahan pemasangan kritis apa saja yang umumnya mengompromikan keselamatan atau integritas pengukuran saat mengoperasikan JLSZV(Y)9-6/10W, dan bagaimana cara menghindarinya?

Perangkap utama meliputi: (1) Meninggalkan sirkuit sekunder CT terbuka—ini menginduksi tegangan transien >1kV saat dihidupkan, berisiko menyebabkan kegagalan isolasi dan busur listrik; selalu hubungkan ke blok hubung singkat atau meter sebelum menghidupkan. (2) Urutan fasa salah (misalnya menukar AP1/BP1/CP1)—menyebabkan pencatatan energi terbalik; verifikasi dengan meter rotasi fasa sebelum operasi. (3) Pembumian tidak memadai—rumah stainless steel harus dihubungkan ke elektroda pentanahan khusus (<5Ω) sesuai IEC 61936, terpisah dari netral sistem. (4) Jarak bebas tidak cukup: pertahankan ≥500mm di semua sisi, terutama dekat panel samping, untuk mencegah pemanasan lokal yang menurunkan kekuatan dielektrik resin tuang. (5) Menggunakan kabel PT tanpa pelindung—selalu gunakan kabel pasangan pilin berpelindung yang dibumikan di ujung meter untuk menekan kesalahan kopling kapasitif yang memengaruhi pengukuran daya reaktif.

P4: Bagaimana output terukur (VA) dan spesifikasi batas termal PT memengaruhi desain rangkaian metering dan proteksi hilir pada JLSZV(Y)9-6/10W?

PT terintegrasi pada varian 10kV menyediakan dua belitan sekunder: satu dinilai kelas 0.2 pada 2×80VA dan lainnya kelas 3.0 pada 2×200VA, dengan batas termal gabungan 2×400VA. Untuk mempertahankan akurasi kelas 0.2 untuk penagihan, beban total per belitan (meter + kabel + resistansi kontak) harus tetap ≤80VA. Misalnya, dua meter kWh 0.2S (masing-masing 5VA) ditambah kabel tembaga 2,5mm² sepanjang 30m (≈8VA impedansi loop) total ~18VA—masih dalam batas aman. Namun, menghubungkan relai proteksi atau transduser SCADA ke belitan kelas 0.2 yang sama berisiko melebihi batas VA, meningkatkan penurunan tegangan dan kesalahan sudut fasa (>5′), yang secara langsung memengaruhi akurasi VARh. Praktik terbaik: cadangkan belitan kelas 0.2 khusus untuk meter pendapatan dan gunakan belitan kelas 3.0 (200VA) untuk beban non-metering.

P5: Dapatkah JLSZV(Y)9-6/10W beroperasi andal di ketinggian di atas 3000m tanpa penurunan kinerja, dan penyesuaian lingkungan apa yang diperlukan?

Ya—unit ini disertifikasi untuk operasi hingga ketinggian 4500m tanpa penurunan kinerja listrik, berkat sistem isolasi resin tuang bebas rongga, yang menghindari degradasi dielektrik seperti pada unit berisi minyak atau gas pada kerapatan udara rendah. Menurut data uji GB17201-2006, tingkat impuls dasar (BIL) tetap stabil hingga 4500m. Namun, manajemen termal memerlukan penyesuaian: pada ketinggian >3000m, kurangi batas suhu ambien maksimum dari +55°C menjadi +45°C untuk mengimbangi pendinginan konvektif yang berkurang. Selain itu, verifikasi kode jaringan setempat—beberapa utilitas (misalnya di wilayah Andes atau Tibet) mewajibkan jarak creepage diperpanjang (>25mm/kV) meskipun sudah memenuhi rating pabrikan; pastikan isolasi eksternal memenuhi persyaratan regional.

P6: Protokol perawatan jangka panjang apa yang menjamin akurasi dan keandalan berkelanjutan JLSZV(Y)9-6/10W dalam layanan luar ruang yang keras?

Terapkan rencana perawatan berjenjang: (1) Pemeriksaan visual triwulanan melalui jendela pengamatan untuk kondensasi, oksidasi terminal, atau masuknya debu—tanda awal kegagalan paking. (2) Pengujian resistansi isolasi tahunan: belitan CT/PT harus membaca ≥1000MΩ pada 2500V DC, dan kontinuitas pentanahan harus <0,1Ω. (3) Setiap 5 tahun, lakukan pengujian rasio dan perpindahan fasa lengkap sesuai IEC 61869-3 menggunakan perangkat uji terkalibrasi; validasi kesalahan CT pada 100% dan 5% arus nominal untuk memastikan kepatuhan 0.2S. Hindari pembukaan rumah yang tidak perlu—setiap siklus akses berisiko mengompromikan rating IP. Jika pembersihan internal tidak dapat dihindari, gunakan udara tekan kering bebas minyak (<30 psi); jangan pernah menggunakan pelarut atau air, karena penyerapan kelembapan dapat memicu pelacakan permukaan pada permukaan resin tuang.

P7: Bagaimana rumah stainless steel JLSZV(Y)9-6/10W memengaruhi biaya siklus hidup total dibanding alternatif baja ringan atau FRP di instalasi industri atau pesisir?

Stainless steel (AISI 304/316) memberikan biaya kepemilikan total (TCO) lebih rendah meskipun biaya awal 15–20% lebih tinggi dibanding baja ringan berlapis bubuk. Di zona pesisir, rumah baja ringan biasanya memerlukan pengecatan ulang setiap 3–5 tahun dan sering mengalami perforasi dalam waktu 8 tahun akibat korosi pitting oleh klorida, menyebabkan downtime tak terencana. Stainless steel menghilangkan biaya-biaya tersebut selama masa pakai 25+ tahun. Polimer bertulang serat (FRP) menawarkan ketahanan korosi tetapi kurang kaku secara mekanis untuk aplikasi Zona Gempa 2+ dan mengalami degradasi akibat paparan UV, berpotensi menurunkan rating IP setelah 10–12 tahun. Selain itu, stainless steel memberikan pelindung EMI bawaan—penting untuk melindungi elektronik metering sensitif dari gangguan VFD atau transien switchgear terdekat.

P8: Opsi kustomisasi apa yang tersedia untuk arus primer non-standar, beban sekunder, atau konfigurasi pengawatan di luar spesifikasi JLSZV(Y)9-6/10W yang dipublikasikan?

Kustomisasi terbatas tersedia: (1) Arus CT primer dalam kisaran 7,5A–600A dapat disesuaikan ke nilai non-standar (misalnya 125A, 350A) dengan lead time 6–8 minggu. (2) Beban sekunder hingga 15VA untuk CT 0.2S dapat diakomodasi, tetapi ini memerlukan validasi ulang sesuai IEC 61869-2 dan biasanya meningkatkan kesalahan fasa sebesar 2–3 menit busur—minta laporan uji pabrik. (3) Rasio PT seperti 10000/√3/100/√3 untuk sistem 3-fasa 4-kabel dimungkinkan tetapi mengurangi margin akurasi; konfirmasi dengan sertifikat uji tipe. Catatan: Konfigurasi kustom kehilangan sertifikasi standar GB17201-2006 kecuali diuji ulang. Selalu tentukan kebutuhan eksak selama pengadaan untuk menghindari masalah kompatibilitas lapangan dengan infrastruktur metering yang ada.
