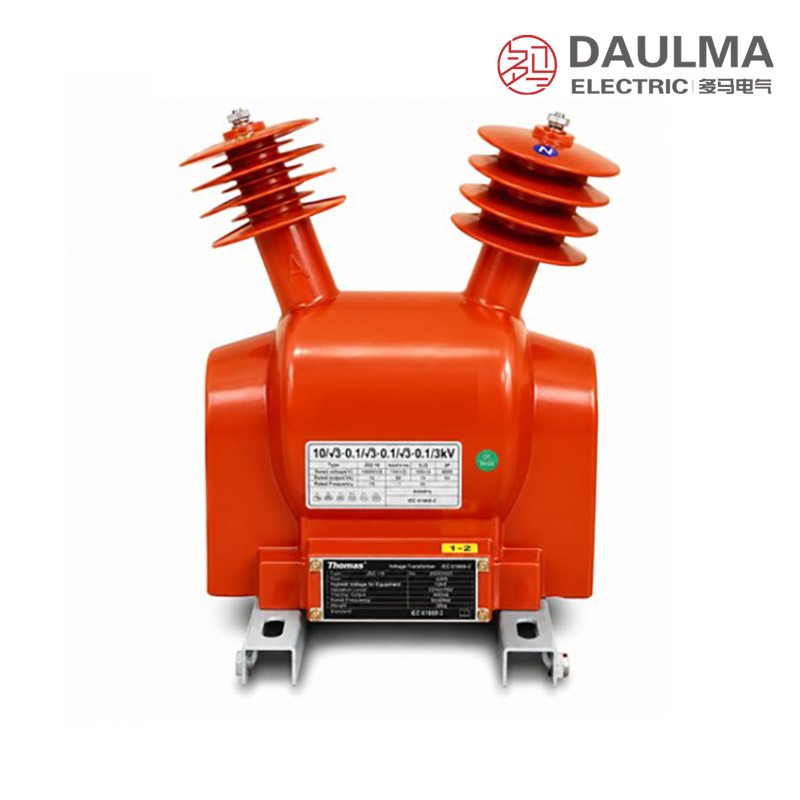

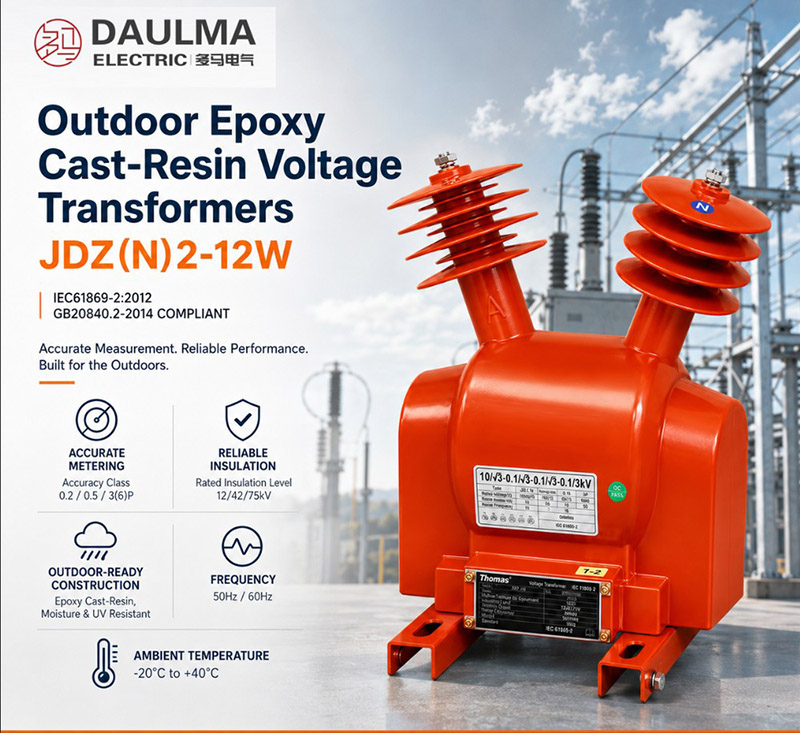

Genel Bakış
JDZ(N)2-12W, 10 kV orta gerilimli dağıtım sistemleri için tasarlanmış, dış mekan kullanımına uygun tek fazlı epoksi döküm gerilim transformatörüdür. Dayanıklı epoksi reçine yalıtım sistemi, zorlu dış mekan koşullarında mükemmel dielektrik dayanım, ark direnci, UV direnci ve uzun süreli yaşlanma performansı sağlar.
Bu transformatör, enerji ölçümü, gerilim izleme ve röle koruma uygulamaları için yüksek doğruluk sunar. Dış mekan gerilim transformatörleri için ilgili IEC ve GB standartlarına uygundur. Standart faz-toprak ölçümü için JDZ2-12W ve nötr noktası bağlantılı JDZN2-12W olmak üzere iki çeşidi mevcuttur. Kompakt ve hafif (29 kg) tasarımı sayesinde her yönde esnek montaj imkânı sunar.
Temel Teknik Değerler
| Parametre | Değer |
|---|---|
| Sistem Gerilimi | 12 kV |
| Birincil Gerilim | 10000 V veya 10000/√3 V |
| İkincil Gerilim | 100 V, 100/√3 V veya 100/3 V |
| Doğruluk Sınıfı | 0.2 / 0.5 / 3P |
| Yük (Burden) | 10–100 VA (sınıfa göre değişir) |
| Yalıtım Seviyesi | 12/42/75 kV (Um/LI/AC) |
| Frekans | 50 Hz |
| Faz | Tek fazlı |
| Kurulum Konumu | Dış mekan, her yönde |
| Ağırlık | 29 kg |
| Yalıtım Malzemesi | Epoksi döküm reçine |
| Nötr Noktası | Mevcut (yalnızca JDZN2-12W) |

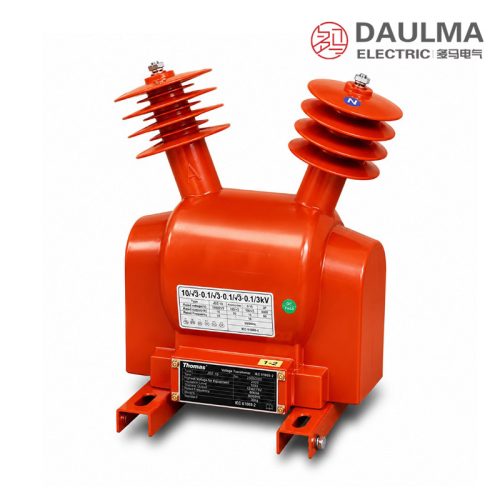

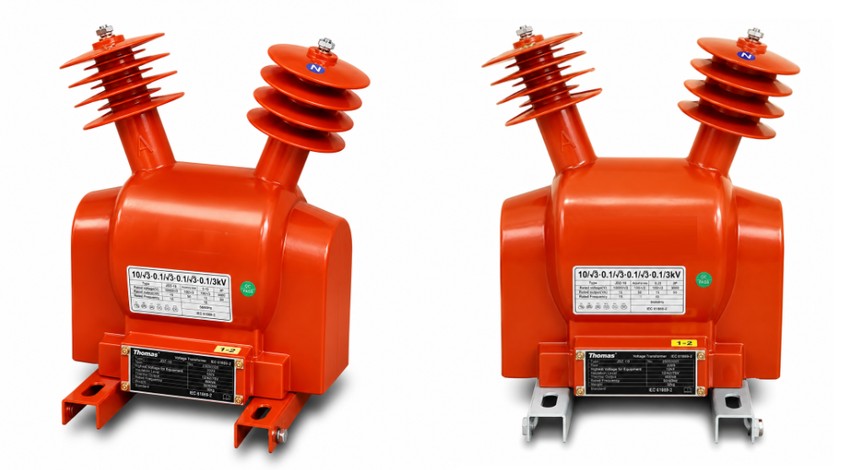

Yapı
JDZ(N)2-12W, hava boşluksuz homojen yalıtım sağlayan tamamen kapalı epoksi döküm reçine yapısına sahiptir. Çekirdek ve sargılar, kontrollü şartlarda sikloalifatik epoksi reçine içerisine vakum altında dökülerek yüksek mekanik mukavemet ve kısmi deşarja karşı mükemmel direnç sağlanır. Dış yüzey UV-stabilizatörlü ve hidrofobiktir; bu da nem girişini ve yüzeyde izlenmeyi önler. Terminaller, kalaylı bakır pimler ile yapılmış olup faz işaretlemeleri net şekilde belirtilmiştir. Tabanda direk veya trafo merkezi yapılarına güvenli montaj için delikler bulunmaktadır. Bu bakım gerektirmeyen tasarım, yağ veya gaz dolumuna gerek duymaz; çevresel olarak hassas veya uzak dış mekan tesislerinde idealdir.
Teknik parametreler
Çalışma Koşulları
- Kurulum yeri: Dış mekan şalt tesisleri, trafo merkezleri veya dağıtım noktaları
- Ortam sıcaklığı: -20°C ila +40°C
- Rakım: ≤ 1000 m (standart), daha yüksek rakım talep üzerine sağlanabilir
- Yalıtım: Epoksi döküm
- Frekans: 50 Hz veya 60 Hz
- Bağlantı: Tek fazlı (JDZ2-12W) veya nötr noktası ile (JDZN2-12W)
- Bakım: Minimum bakım gerekir (epoksi reçine tasarım)
Teknik Parametreler
JDZ(N)2-12W, 10 kV sistemler için tasarlanmış dış mekan tek fazlı epoksi döküm gerilim transformatörüdür. -20°C ila +40°C sıcaklık aralığında ve 1000 m’ye kadar rakımda çalışır; GB20840.2-2014 ve IEC61869-2:2012 standartlarına uyar.
| Tip | Anma Gerilim
Oranı (V) |
Doğruluk sınıfı & Anma çıkış gücü (VA) | Maks.
çıkış (VA) |
||
|---|---|---|---|---|---|
| 0.2 | 0.5 | 3(6)P | |||
| JDZ2-12W | 10000/100 | 40 | 80 | 500 | |
| JDZN2-12W | 10000/√3 : 100/√3 : 100/3 | 30 | 50 | 100 | 500 |
Kurulum ve kablo bağlantısı

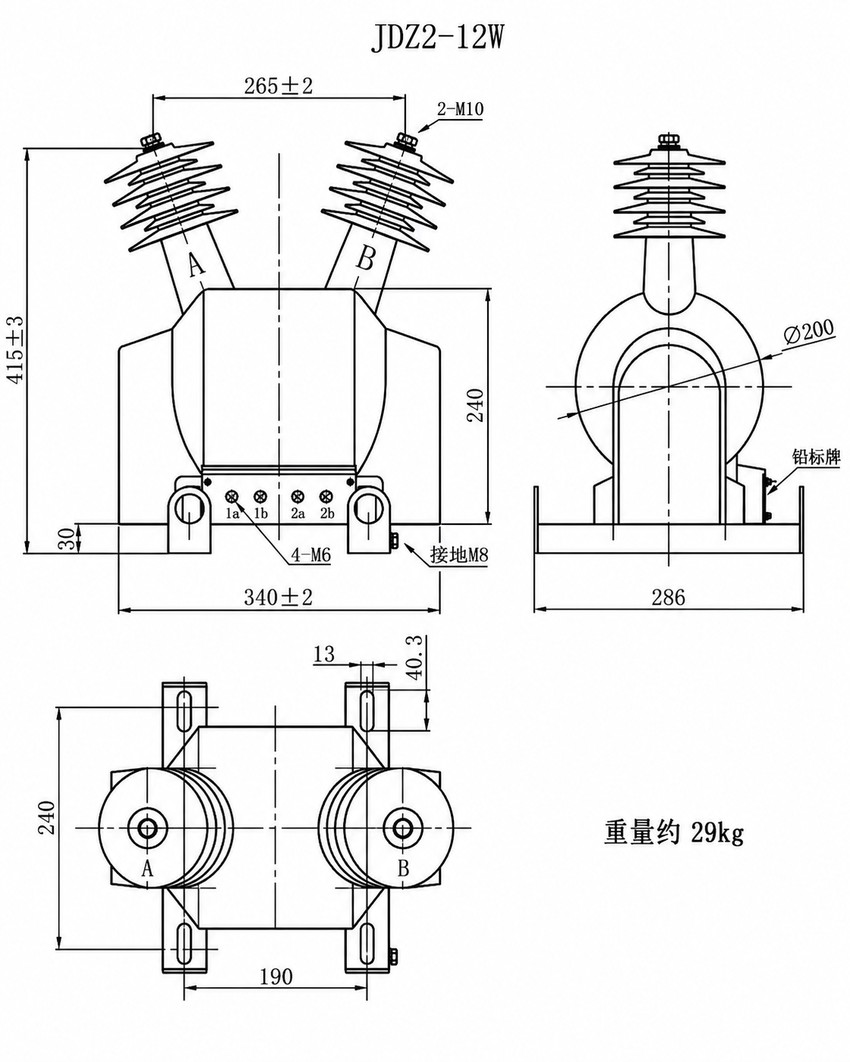

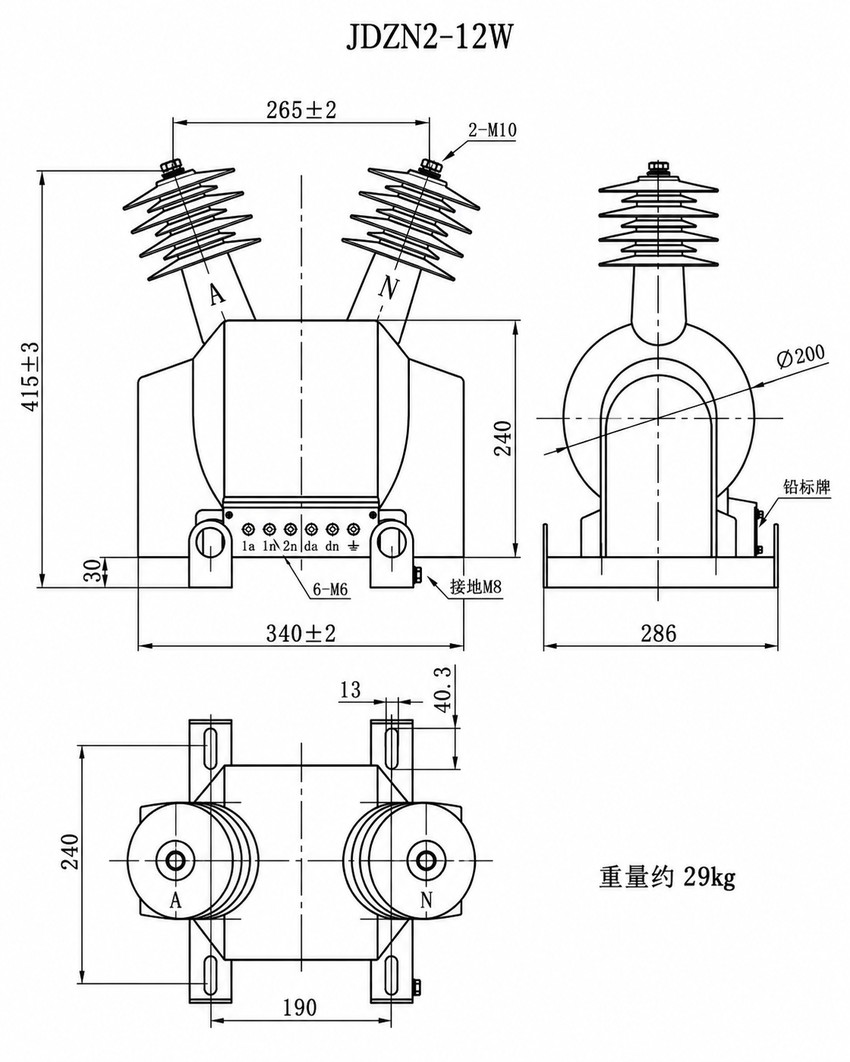

Kurulum Şeması
JDZ(N)2-12W dış mekan epoksi döküm gerilim transformatörü, dış mekan şalt tesisleri veya trafo merkezlerinde bir destek yapıya monte edilmek üzere tasarlanmıştır. Kurulum, üst görünüşte gösterildiği gibi sağlanan montaj delikleri kullanılarak yapılır: JDZ2 modelleri için 4-M6 veya JDZN2 modelleri için 6-M6.

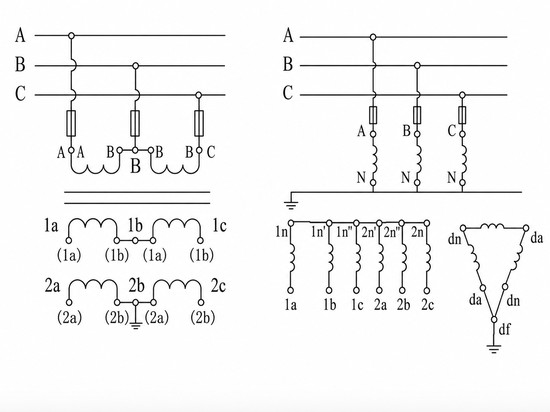

Kablo Bağlantı Şeması
Birincil terminal A’yı yüksek gerilim sistemine bağlayın. İkincil terminaller, sistem gereksinimlerine göre ölçüm ve koruma cihazlarına bağlanır. JDZN2-12W çeşidinde, nötr terminali N sistem toprağına bağlanmalıdır. Devreye alma öncesi gerilim oranının uygulamaya uygunluğunu kontrol edin.
Seçim ve sık sorulan sorular
Seçim Kılavuzu
- Standart gerilim ölçümü için JDZ2-12W’yi, nötr noktası izleme gerekiyorsa JDZN2-12W’yi seçin.
- Sistem konfigürasyonuna göre gerilim oranını belirleyin: JDZ2-12W için 10000/100 V veya JDZN2-12W için 10000/√3/100/√3/100/3 V.
- Yüksek hassasiyetli ölçüm için 0.2, genel ölçüm için 0.5 veya koruma uygulamaları için 3(6)P doğruluk sınıfını seçin (yalnızca JDZN2-12W).
- Bağlı yük gereksinimlerine göre anma çıkış gücünü 30–100 VA arasında belirleyin.
- Sipariş sırasında sistem frekansını 50 Hz veya 60 Hz olarak belirtin.
- Dış mekan kurulum uygunluğunu onaylayın ve gerekli adedi belirtin.
Sık Sorulan Sorular
S1: JDZ2-12W ile JDZN2-12W modelleri arasındaki fark nedir?
JDZ2-12W, 10000/100 V oranı ile standart gerilim ölçümü sağlarken, JDZN2-12W nötr noktası bağlantısı içerir ve 10000/√3/100/√3/100/3 V oranı kullanır; bu da toprak arızası tespiti ve nötr izlemesi gerektiren sistemler için idealdir.
S2: Dış mekan kullanımı için neden epoksi reçine yalıtımlı gerilim transformatörü tercih edilmelidir?
Epoksi reçine yalıtımı, üstün nem direnci, uzun süreli dış mekan maruziyeti için UV stabilitesi, güvenlik açısından ark direnci ve yağ kontrolü veya periyodik temizlik gerektirmeyen bakım-free bir tasarım sunar.
S3: JDZ(N)2-12W serisi hangi doğruluk sınıflarını destekler?
Seri, hassas ölçüm için 0.2, standart ölçüm için 0.5 ve koruma için 3(6)P doğruluk sınıflarını destekler—3(6)P sınıfının yalnızca JDZN2-12W modelinde mevcut olduğuna dikkat edin.
S4: Bu döküm reçine transformatörü için rutin bakım gerekir mi?
Rutin bakım gerekmez. Epoksi reçine yapısı sızdırmaz, yağsızdır ve servis ömrü boyunca bakım gerektirmeden tasarlanmıştır; periyodik görsel muayene yeterlidir.
S5: Bu transformatör hangi uluslararası ve ulusal standartlara uyar?
JDZ(N)2-12W, GB20840.2-2014 (Çin) ve IEC61869-2:2012 (uluslararası) standartlarına uygundur; böylece dünya çapında orta gerilimli ölçüm ve koruma sistemlerinde güvenilir performans ve uyumluluk sağlar.
S6: Sipariş verirken hangi temel bilgilerin onaylanması gerekir?
Modeli (JDZ2-12W veya JDZN2-12W), sistem gerilimini (10 kV), gerilim oranını, doğruluk sınıfını, VA cinsinden anma çıkış gücünü, frekansı (50 Hz veya 60 Hz), dış mekan kurulum tipini ve gerekli adedi mutlaka belirtin.
