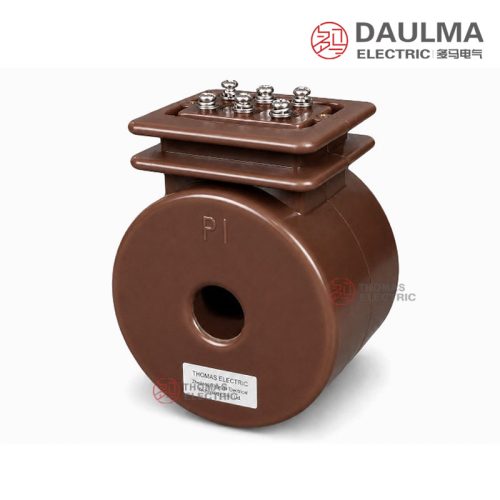

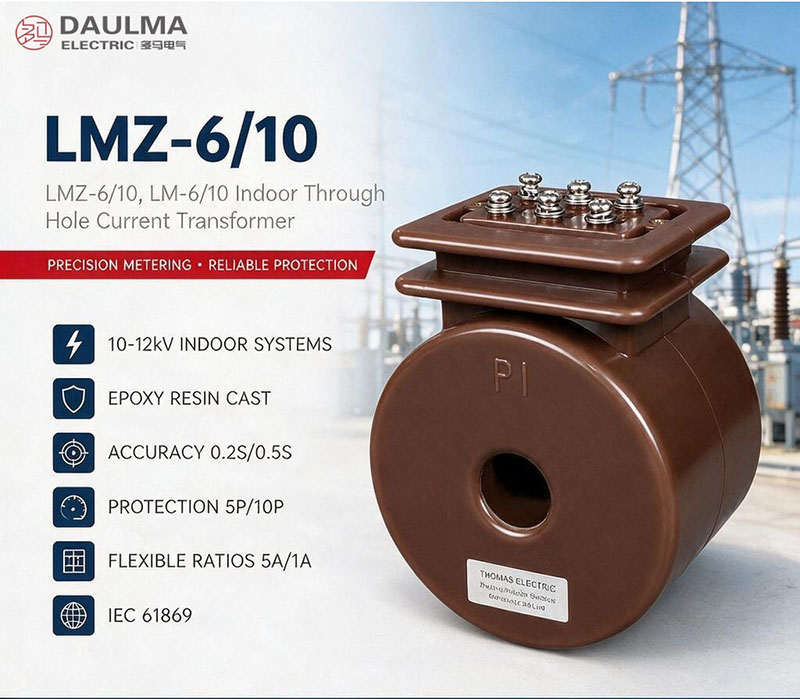

Genel Bakış
LMZ-6 / LMZ-10 / LM-6 / LM-10, epoksi reçine döküm yalıtımlı, tek fazlı, iç mekan kullanımına uygun bir geçirmeli akım transformatörüdür. 6kV, 10kV, 11kV ve 12kV orta gerilim sistemlerinde 50Hz veya 60Hz frekansta çalışmak üzere tasarlanmıştır ve ana iletkenin merkez penceresinden doğrudan geçmesine olanak tanıyan kompakt dairesel gövdeye sahiptir.
Bu seri, hava ile yalıtılmış şalter hücreleri, ring main üniteleri ve sayaç panolarında ölçüm, enerji sayaçlaması, röle koruması ve besleyici izleme uygulamalarını destekler. IEC 61869-1 ve IEC 61869-2 standartlarına uygundur ve proje gereksinimlerine göre sayaçlama için 0,5; 1 veya 3; koruma için ise 10P doğruluk sınıflarıyla yapılandırılabilir.
Ana Teknik Değerler Özeti
| Parametre | Değer |
|---|---|
| Gerilim sınıfı | 6kV, 10kV, 11kV, 12kV |
| Nominal yalıtım seviyesi | 7,2/32/60kV (6kV sınıfı); 12/42/75kV (10kV–12kV sınıfı) |
| Nominal frekans | 50Hz / 60Hz |
| Nominal primer akımı | 50A – 630A (özel oranlar mevcuttur) |
| Nominal sekonder akımı | 1A veya 5A |
| Sayaçlama doğruluk sınıfı | 0,5, 1, 3 (belirtildiği gibi) |
| Koruma doğruluk sınıfı | 10P |
| Yalıtım malzemesi | Epoksi reçine döküm |
| Uygulama türü | Ölçüm, sayaçlama, koruma, izleme |
| Kurulum ortamı | İç mekan, hava ile yalıtılmış OG ekipmanları |
| Uygulanabilir standart | IEC 61869-1, IEC 61869-2 |
| Faz konfigürasyonu | Tek fazlı |

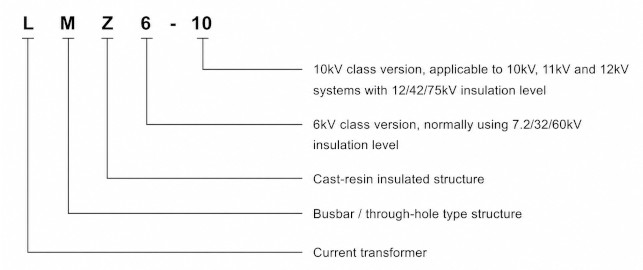

Model Tanımı
- L: Akım transformatörü
- M: Bara / geçirmeli tip yapı
- Z: Döküm reçine yalıtımlı yapı
- 6: 6kV sınıfı versiyonu (7,2/32/60kV yalıtım seviyesi)
- 10: 10kV sınıfı versiyonu (10kV, 11kV, 12kV sistemler için; 12/42/75kV yalıtım seviyesi)

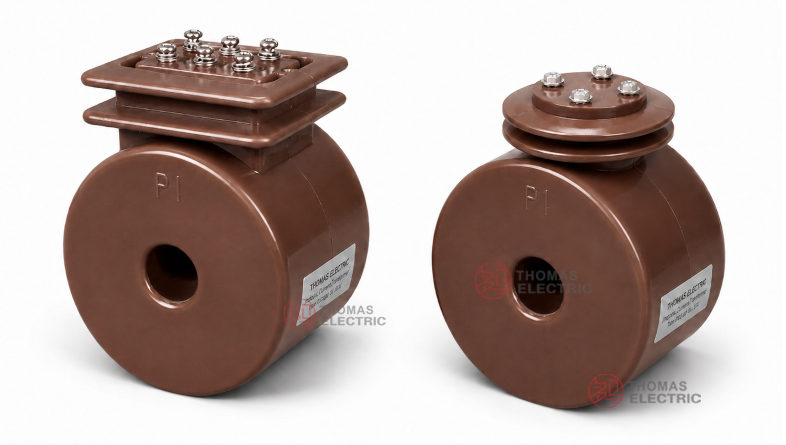

Yapı
LMZ-6 / LMZ-10 / LM-6 / LM-10 akım transformatörleri, primer iletkenin cihaza elektriksel bağlantı olmadan merkez deliğinden geçtiği geçirmeli tasarıma sahiptir. Manyetik çekirdek ve sekonder sargı, yüksek dielektrik dayanım, mükemmel mekanik sağlamlık ve nem ile çevresel kirlenmeye karşı direnç sağlayan epoksi reçine içerisine tamamen gömülmüştür. Kompakt dairesel muhafaza, ring main üniteleri ve sayaç panoları dahil olmak üzere iç mekan orta gerilim şalter hücrelerinin dar alanlarına montaj için optimize edilmiştir. Sekonder bağlantıları için terminal blokları döküm gövdeye entegre edilmiştir ve güvenilir, sağlam kablolama sağlar. Bu yapı, 50Hz veya 60Hz güç sistemlerinde normal ve arıza koşullarında uzun süreli işletme kararlılığını garanti eder.
Teknik parametreler
Çalışma Koşulları
- Kurulum yeri: iç mekan orta gerilim şalter hücreleri
- Sistem gerilimi: 6kV, 10kV, 11kV veya 12kV sınıfı
- Nominal frekans: 50Hz / 60Hz
- Ortam sıcaklığı: -5°C ila +40°C referans aralığı
- Şalter hücresi tipi: nem ve kirlilik seviyesi kontrollü hava ile yalıtılmış şalter hücrelerine uygundur
- Çevresel kısıtlamalar: kurulum yeri şiddetli titreşim, aşındırıcı gaz, patlayıcı ortam, yoğun iletken toz ve anormal yoğuşmadan arındırılmış olmalıdır.
- Özel koşullar: yüksek rakım, yüksek nem, kıyı bölgeleri, yüksek kirlilik veya kompakt şalter hücresi koşulları için sipariş öncesi teknik onay önerilir.
Teknik Parametreler
LMZ-6/10 ve LM-6/10 modelleri, 6kV ve 10kV sınıfı sistemler için tasarlanmış, epoksi reçine yalıtımlı, iç mekan kullanımına uygun geçirmeli akım transformatörleridir. Nominal primer akım aralığı 50A ila 630A, çalışma ortam sıcaklığı aralığı -5°C ila +40°C’dir. İç mekan orta gerilim şalter hücreleri için standart işletme koşullarına uyar ve 1A veya 5A sekonder akımlarıyla hem sayaçlama hem de koruma uygulamalarını destekler.
| Nominal Akım Oranı (A) |
Doğruluk Sınıfları / Nominal Çıkış Gücü (VA) |
|||
|---|---|---|---|---|
| 0,5 | 5P5 10P5 |
5P10 10P10 |
5P15 10P15 |
|
| 50/5 | 1,5 | 1,5 | 0,5 | 0,1 |
| 75/5 | 2,5 | 2,5 | 1 | 0,3 |
| 100/5 | 3,75 | 3,75 | 1,5 | 0,5 |
| 150/5 | 5 | 5 | 2,5 | 1 |
| 200/5 | 7,5 | 7,5 | 3,75 | 1,5 |
| 300/5 | 10 | 10 | 5 | 2,5 |
| 400/5 | 15 | 15 | 7,5 | 5 |
Kurulum ve kablo bağlantısı

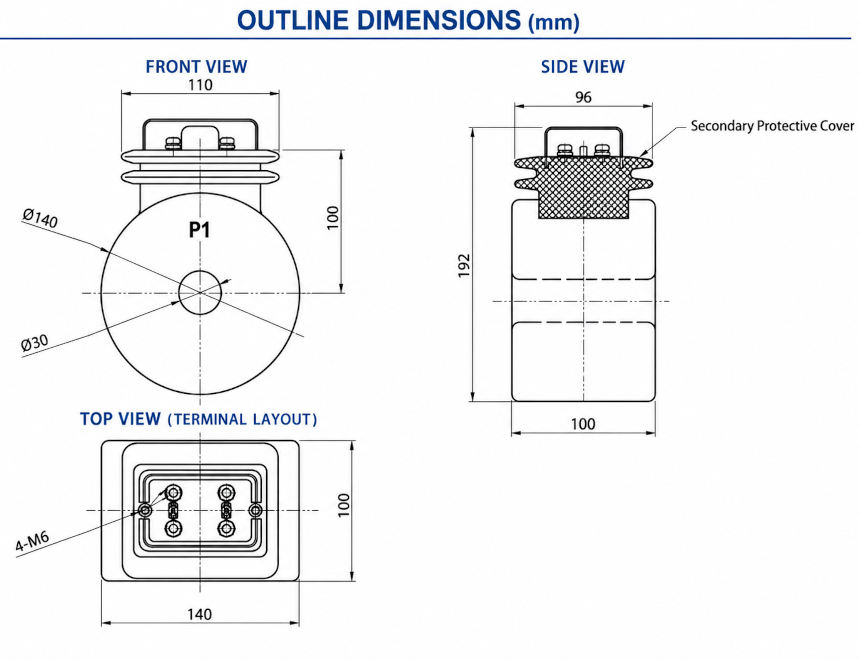

Kurulum Şeması
LMZ-6/10 ve LM-6/10 akım transformatörleri, şalter hücrelerinde iç mekan geçirmeli montaj için tasarlanmıştır. Primer iletken, bara veya yalıtılmış kablo, epoksi döküm gövdenin merkez penceresinden geçer. Montaj, şalter hücresi yapısı, kaçak mesafeleri ve elektriksel açıklıklar açısından uygun hizalamayı sağlayacak şekilde onaylı dış hat çizimine göre yapılır.

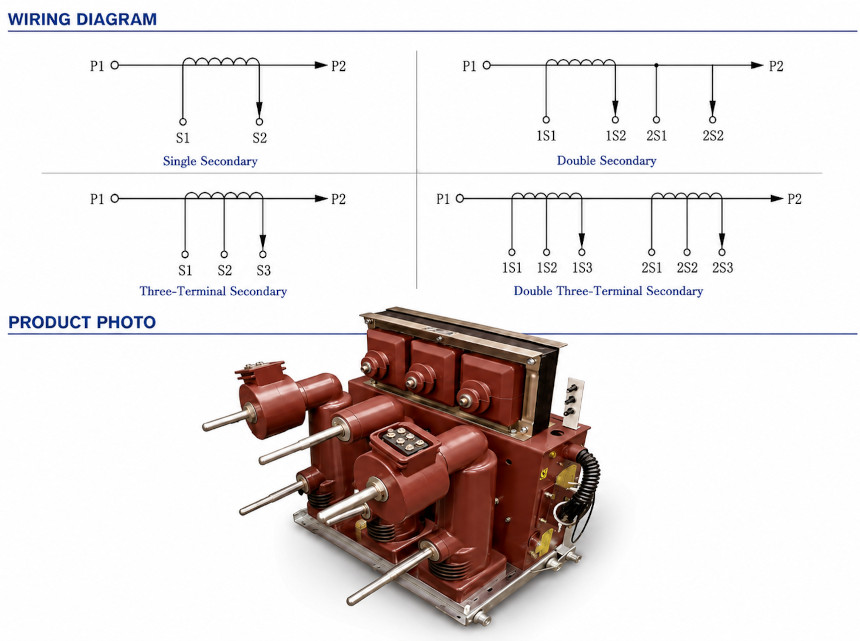

Bağlantı Şeması
Sekonder terminalleri, seçilen sargı konfigürasyonuna (tekli, çiftli, vidalı veya çok çekirdekli çıkış) göre bir terminal bloğunda düzenlenir. Sekonder kabloları, terminal işaretlemelerine ve projeye özel bağlantı şemasına tamamen uygun şekilde bağlayın. Terminal tanımlaması, belirtilen akım oranı, doğruluk sınıfı ve koruma sınıfına (örn. 10P) karşılık gelir.
Seçim ve sık sorulan sorular
Seçim Kılavuzu
- Sistem yalıtım seviyesine göre gerilim versiyonunu seçin. 7,2/32/60kV koordinasyonu için LMZ/LM-6; 10kV–12kV sistemlerde 12/42/75kV koordinasyonu için LMZ/LM-10 kullanın; yalnızca nominal şebeke gerilimine göre seçim yapmayın.
- 50A–630A oranı ve 1A veya 5A sekonder akımını seçin. Normal besleyici akımını ve bağlı ekipmanları eşleştirin, ardından tam sekonder devresi için kablo ve cihaz yükünü hesaplayın.
- Ölçüm veya koruma performansını belirtin. Yayınlanan referans değerler; 0,5, 1 veya 3 sınıfları için 3,75VA, 10P için ise 5VA’dır; sipariş edilen versiyonun tam doğruluk sınıfını, doğruluk sınır faktörünü ve çıkış gücünü onaylayın.
- Sargı ve terminal düzenini tanımlayın. Sayfada tekli, çiftli ve vidalı terminal referansları yer alsa da bunlar garanti edilmiş özellikler değil, yapılandırma seçenekleridir; her istenen oran, çekirdek ve terminal açıkça belirtilmelidir.
- Şalter hücresinde pencere uyumunu ve açıklıkları kontrol edin. İletken veya kablo boyutlarını, açıklığı, 134mm veya 175mm kaçak yolu referansını, faz açıklıklarını, montajı, bükülme yarıçapını, terminal erişimini ve işletme ortamını onaylayın.
Sık Sorulan Sorular
S1: LMZ-6/LM-6 ile LMZ-10/LM-10 arasındaki fark nedir?
6kV versiyonunun yayımlanmış yalıtım seviyesi 7,2/32/60kV ve kaçak yolu referansı 134mm’dir. 10kV versiyonu ise 10kV, 11kV ve 12kV sınıfı projeler için 12/42/75kV yalıtım seviyesi ve 175mm kaçak yolu ile listelenmiştir.
S2: Transformatörün dahili primer sargısı var mıdır?
Geçirmeli akım transformatörü olarak tanımlanır: merkez pencereden geçen harici bara, iletken veya yalıtılmış kablo primer sarımı görevi görür. Primer iletkenin seçilen kurulum için kendi yalıtımına ihtiyaç duyup duymadığını onaylayın.
S3: Hangi akım oranları mevcuttur?
Yayınlanan ürün ailesi aralığı 50A ila 630A arasında olup sekonder akımı 1A veya 5A’dır. Standart oran adımları ve özel oranlar için fabrika onayı gereklidir.
S4: 3,75VA ölçüm devresi için yeterli midir?
Yalnızca sayaç veya röle girişinin, test cihazlarının, terminallerin ve sekonder kabloların toplam yükü, seçilen sekonder akımında 3,75VA içinde kalıyorsa yeterlidir.
S5: 10P koruma versiyonu için ne onaylanmalıdır?
5VA referans çıkış gücüne ek olarak, gerekli doğruluk sınır faktörünü, sekonder akım değerini ve sistem arıza yükünü içeren tam koruma sınıfını belirtin. “10P” ifadesi yalnız başına nihai koordinasyon için eksiktir.
S6: Çift sargı ve vidalı oranlar standart mıdır?
Kesinlikle değil. Terminal bölümü olası tekli, çiftli veya vidalı düzenleri açıklar. Onaylı etiket ve bağlantı şeması, hangi sargıların ve vidaların gerçekten tedarik edildiğini göstermelidir.
S7: Temel kurulum ve güvenlik kontrolleri nelerdir?
Pencere açıklığını, iletken yalıtımını, kaçak yolunu, faz aralıklarını, mekanik desteği, terminal polaritesini ve sekonder topraklamasını doğrulayın. Primer akım akarken asla akım transformatörü sekonderini açık bırakmayın; ekipmanı sökerken güvenli şekilde kısa devre yapın.
Sıkça Sorulan Sorular
Q1: Bu akım trafosu nemli veya kirliliği yüksek ortamlarda kullanılabilir mi?
Standart modeller sadece kontrollü hava yalıtımlı iç mekan şalter hücreleri için tasarlanmıştır. Nem, toz veya kirlilik seviyesi yüksek ortamlar için özel kaplama gerekebilir. Detaylar için teknik ekibimizle iletişime geçin.
Q2: Koruma röleleri için hangi doğruluk sınıfı tercih edilmelidir?
Koruma uygulamaları için 5P veya 10P doğruluk sınıfları uygundur. Bu sınıflar, hata akımlarında rölenin doğru çalışmasını ve hassas ölçümü garanti eder. Standart çıkış değerleri 1A veya 5A sekonder akım olarak belirlenmiştir.
Q3: Özel akım oranları ve fabrika testleri için sipariş nasıl verilir?
50A-630A arası standart oranlar dışında özel talepler projeye göre değerlendirilir. Fabrika çıkış testleri standartlara uygun olarak yapılır. Kesin teslimat süresi ve test sertifikaları için satış temsilcimizden teklif isteyiniz.
Q4: Yüksek rakımlı ve kıyı tesisleri bu modeller için uygun mudur?
Standart koşullar -5°C ile +40°C arası ve normal rakım için geçerlidir. Yüksek rakım, kıyı bölgeleri veya aşındırıcı gaz içeren ortamlar için sipariş öncesi teknik onay şarttır. Uygulama detaylarını mühendislik ekibimize iletiniz.
Q5: Daulma iç mekan akım trafoları hangi endüstriyel uygulamalarda kullanılır?
Daulma iç mekan geçirmeli akım trafoları endüstriyel dağıtım panoları ve şalter hücreleri için optimize edilmiştir. 6kV-12kV sistemlerde 50-630A arası yüklerin güvenli ölçüm ve koruma altına alınmasını sağlar. Uygulama alanlarınıza uygun modeli seçmek için teknik ekibimize danışınız.
Q6: Özel testler ve kalite belgeleri için sipariş süreci ne zaman başlatılmalıdır?
Sipariş süreci, teknik şartnamenin netleşmesiyle birlikte fabrika onayı sonrası başlatılmalıdır. Teslimat süreleri ve kalite sertifikalarının kapsamı projenin teknik detaylarına göre şekillenir. Kesin termin ve test planı için satış temsilcimizden teklif isteyiniz.
