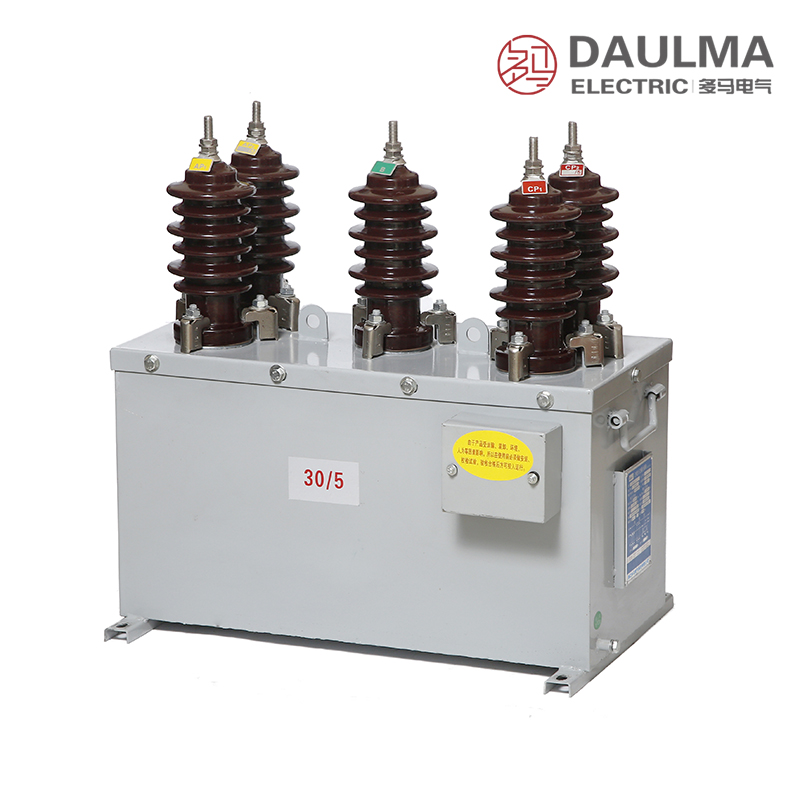

نظرة عامة
سلسلة JLSZW-10 هي محول مدمج خارجي عالي الدقة يجمع بين وظيفتي تحويل الجهد (VT) وتحويل التيار (CT) في وحدة واحدة مدمجة. صُمم لشبكات التوزيع التيار المتردد من فئة 10 كيلوفولت، ويوفّر إشارات ثانوية قياسية معزولة كهربائيًا لقياس الطاقة بدقة، وحماية المرحلات، ومراقبة القدرة في شبكات ثلاثية الطور بنظام سلكين.
يتم تصنيع الوحدة باستخدام عزل من راتنج الإيبوكسي ومحمية داخل خزانة معدنية مغلقة بالكامل، مما يضمن موثوقية طويلة الأمد في الظروف الخارجية القاسية مع الحفاظ على دقة عالية واستقرار حراري للتطبيقات ذات الأهمية المالية (revenue-grade).
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز حسب الطلب) |
| التكوين | ثلاثي الطور V/V (محولا جهد + محولا تيار) |
| نسبة محول الجهد | 3000/100، 6000/100، أو 10000/100 فولت |
| نسبة محول التيار | 5-200/5 أمبير |
| دقة محول الجهد | فئة 0.2 / 0.5 |
| دقة محول التيار | فئة 0.2S / 0.2 |
| القدرة المقننة لمحول الجهد | 15 / 30 فولت أمبير لكل نواة |
| القدرة المقننة لمحول التيار | 10 فولت أمبير لكل نواة |
| مستوى العزل (Um/ACWV/BIL) | 12/42/75 كيلوفولت (لـ CT)، حتى 12/42/75 كيلوفولت (لـ VT) |

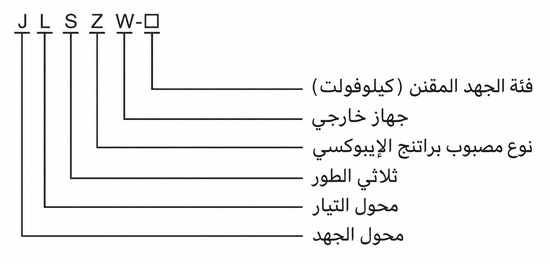

ترميز الموديل
- J: محول أجهزة مدمج (VT + CT في وحدة واحدة)
- L: تعيين قسم محول التيار
- S: تكوين ثلاثي الطور (نظام سلكين)
- Z: هيكل معزول بصب راتنج الإيبوكسي
- W: تصنيف للاستخدام الخارجي
- 10: فئة الجهد (كيلوفولت)
البناء
يتميز محول JLSZW-10 بتجميع ثلاثي الطور متكامل مع عزل من راتنج الإيبوكسي لكلا قسمي محول الجهد ومحول التيار، مما يضمن مقاومة فائقة للرطوبة، وقوة ميكانيكية، وأداءً عازلًا ممتازًا في البيئات الخارجية. يستخدم محول الجهد تصميم نواة مفتوحة مع لفائف مصبوبة، بينما يستخدم محول التيار نوى مغناطيسية مغلقة حلزونية مصنوعة من فولاذ سيليكون عالي الجودة مدلفن على البارد للاستجابة الخطية والخطأ الطوري المنخفض.
يتم وضع الوحدة داخل غلاف معدني مختوم بالكامل مع حماية مصنفة IP، مما يوفر درعًا كهرومغناطيسيًا، وتبددًا حراريًا، ومقاومة لدخول العوامل البيئية. ويقلل التكوين المدمج V/V من البصمة المطلوبة للتثبيت ويبسّط التوصيلات الكهربائية لتطبيقات القياس المثبتة على الأعمدة أو الجدران في المواقع ذات المساحة المحدودة.
المعطيات التقنية
ظروف التشغيل
- بيئة التثبيت: خارجي، محمي من التعرض المباشر للعوامل الجوية
- الارتفاع: ≤ 1000 م (يتطلب ارتفاع أعلى تأكيدًا هندسيًا)
- درجة الحرارة المحيطة: من -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- شدة التلوث: مناسب للتلوث المعتدل؛ يلزم تقييم موقعي للمناطق الصناعية الشديدة
البيانات الفنية
| القسم | نسبة الجهد/التيار المقننة |
فئة الدقة |
القدرة المقننة (فولت أمبير) |
تحمل القصور الكهربائي |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|
| VT | 3000/100، 6000/100، 10000/100 فولت | 0.2 / 0.5 | 15 / 30 | – | 3.6/25/40 إلى 12/42/75 |
| CT | 5~200/5 أمبير | 0.2S / 0.2 | 10 | Ith: 100×I1n (1 ثانية) Idyn: 2.5×Ith (ذروة) |
12/42/75 |
التركيب والتوصيلات

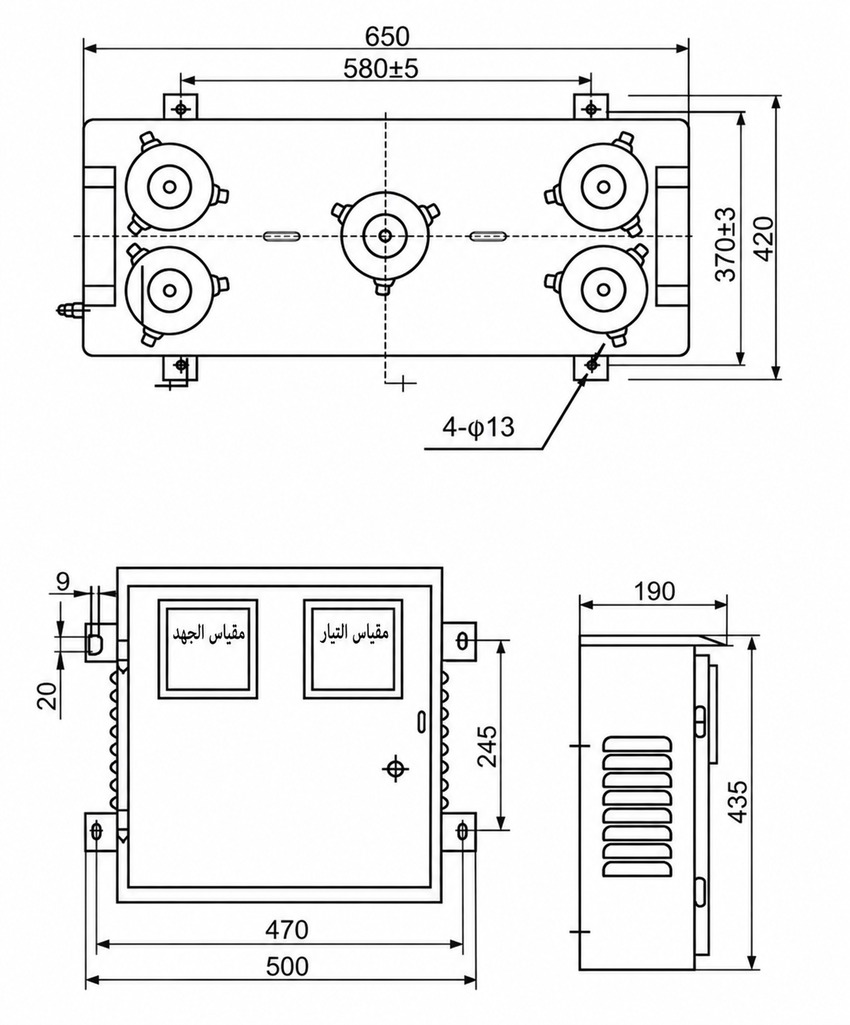

مخطط التثبيت
يستخدم محول JLSZW-10 توصيلًا V/V بجهد 10 كيلوفولت مناسبًا لأنظمة القياس ثلاثية الطور بنظام سلكين بعنصرَين. تستخدم التوصيلات الأولية أطرافًا مصنفة للاستخدام الخارجي مع عزل ضد العوامل الجوية، بينما يجب تمرير الأسلاك الثانوية عبر غlands كابلات مختومة لمنع دخول الرطوبة. يعد التأريض الصحيح والتحقق من تسلسل الأطوار ضروريين للتشغيل الدقيق.

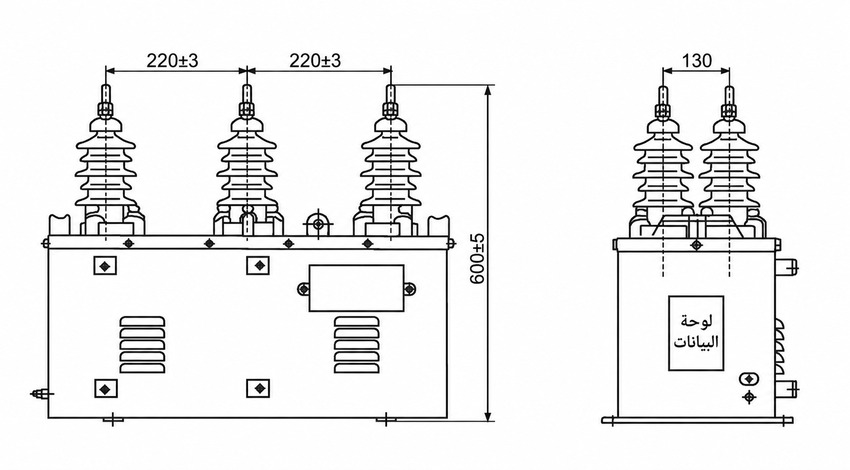

الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | راجع الرسم البُعدي |
| العرض | راجع الرسم البُعدي |
| العمق | راجع الرسم البُعدي |
| نمط ثقوب التثبيت | حسب دليل التثبيت |
| تباعد الأطراف الأولية | يتوافق مع متطلبات الزحف لجهد 10 كيلوفولت |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة محول الجهد بناءً على جهد الخط إلى الخط في النظام (مثال: 10000/100 فولت لأنظمة 10 كيلوفولت)
- اختر نسبة محول التيار لتتناسب مع تيار الحمل المتوقع (مثال: 100/5 أمبير لأحمال التغذية النموذجية)
- حدد محول تيار من الفئة 0.2S للقياسات المالية في ظروف الحمل المتغير أو المنخفض
- تأكد من مستوى العزل (مثال: 12/42/75 كيلوفولت) وفقًا لمتطلبات البرق والتنسيق المحلية للشبكة
- تحقق من توافق الحمل (burden) بين مخرج المحول والأجهزة المتصلة به (أجهزة قياس أو حماية)
- تأكد من ملاءمة توصيل V/V لنظامك ثلاثي الطور بنظام سلكين دون نيوترال
الأسئلة الشائعة
س1: هل يمكن استخدام هذا المحول المدمج للقياس في أنظمة ثلاثية الطور بنظام سلكين؟
نعم، يعد توصيل V/V التكوين القياسي للقياس في أنظمة ثلاثية الطور بنظام سلكين. يُرجى تحديد نسب محولي الجهد والتيار بدقة عند الطلب لضمان الامتثال لمتطلبات الشبكة المحلية.
س2: ما هي حدود الارتفاع ودرجة الحرارة القصوى للتثبيت؟
يتطلب التثبيت القياسي ارتفاعًا لا يتجاوز 1000 متر ودرجات حرارة محيطة تتراوح بين -25°م و+40°م. يتطلب التثبيت على ارتفاعات أعلى تأكيدًا هندسيًا مسبقًا.
س3: كيف يتعامل محول التيار مع حالات القصر؟
يتحمل محول التيار تيار قصر حراري مقداره 100×I1n لمدة ثانية واحدة، وتيار قصر ديناميكي ذروة مقداره 2.5×Ith. يُرجى التحقق من مستويات العطل في نظامك مع فريقنا الهندسي لضمان الحماية الكافية.
س4: ما مستويات العزل المتاحة لهذا المحول المدمج 10 كيلوفولت؟
تتراوح مستويات العزل من 3.6/25/40 كيلوفولت حتى 12/42/75 كيلوفولت حسب القسم المحدد. يُرجى تحديد جهد النظام ومتطلبات العزل بدقة في استفسارك للتحقق من المصنع.
س5: ما الاختبارات التي تُجرى في المصنع قبل الشحن؟
تُجرى اختبارات كهربائية روتينية للتحقق من فئات الدقة ومستويات العزل. يُرجى التواصل مع فريقنا الفني للحصول على شهادات اختبار محددة وإجراءات قبول المصنع التفصيلية لمنطقتك.
س6: هل هذا المحول الجاف مناسب للمناطق الصناعية الخارجية ذات الأحمال الثقيلة؟
صُمم للمعالجة في بيئات تلوث معتدل. بالنسبة للمناطق الصناعية ذات التلوث الشديد، يلزم إجراء تقييم موقعي لتأكيد الملائمة. يُرجى التواصل معنا للحصول على حلول مخصصة لمستويات التلوث.
