Обзор
Серия JLSZW-10 — это прецизионный комбинированный измерительный трансформатор для наружной установки, объединяющий функции трансформатора напряжения (ТН) и трансформатора тока (ТТ) в одном компактном корпусе. Предназначен для систем распределения переменного тока класса 10 кВ и обеспечивает гальванически изолированные стандартизированные вторичные сигналы для точного учета электроэнергии, релейной защиты и мониторинга мощности в трехфазных трехпроводных сетях.
Изготовлен с литой эпоксидной изоляцией и размещен в полностью закрытом металлическом шкафу, что гарантирует долговременную надежность в суровых условиях эксплуатации на открытом воздухе при сохранении высокой точности и термостабильности для коммерческого учета.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 10 кВ |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Конфигурация | Трехфазная V/V (2 ТН + 2 ТТ) |
| Коэффициент трансформации ТН | 3000/100, 6000/100 или 10000/100 В |
| Коэффициент трансформации ТТ | 5–200/5 А |
| Класс точности ТН | 0.2 / 0.5 |
| Класс точности ТТ | 0.2S / 0.2 |
| Номинальная мощность ТН | 15 / 30 В·А на сердечник |
| Номинальная мощность ТТ | 10 В·А на сердечник |
| Уровень изоляции (Um/ACWV/BIL) | 12/42/75 кВ (ТТ), до 12/42/75 кВ (ТН) |

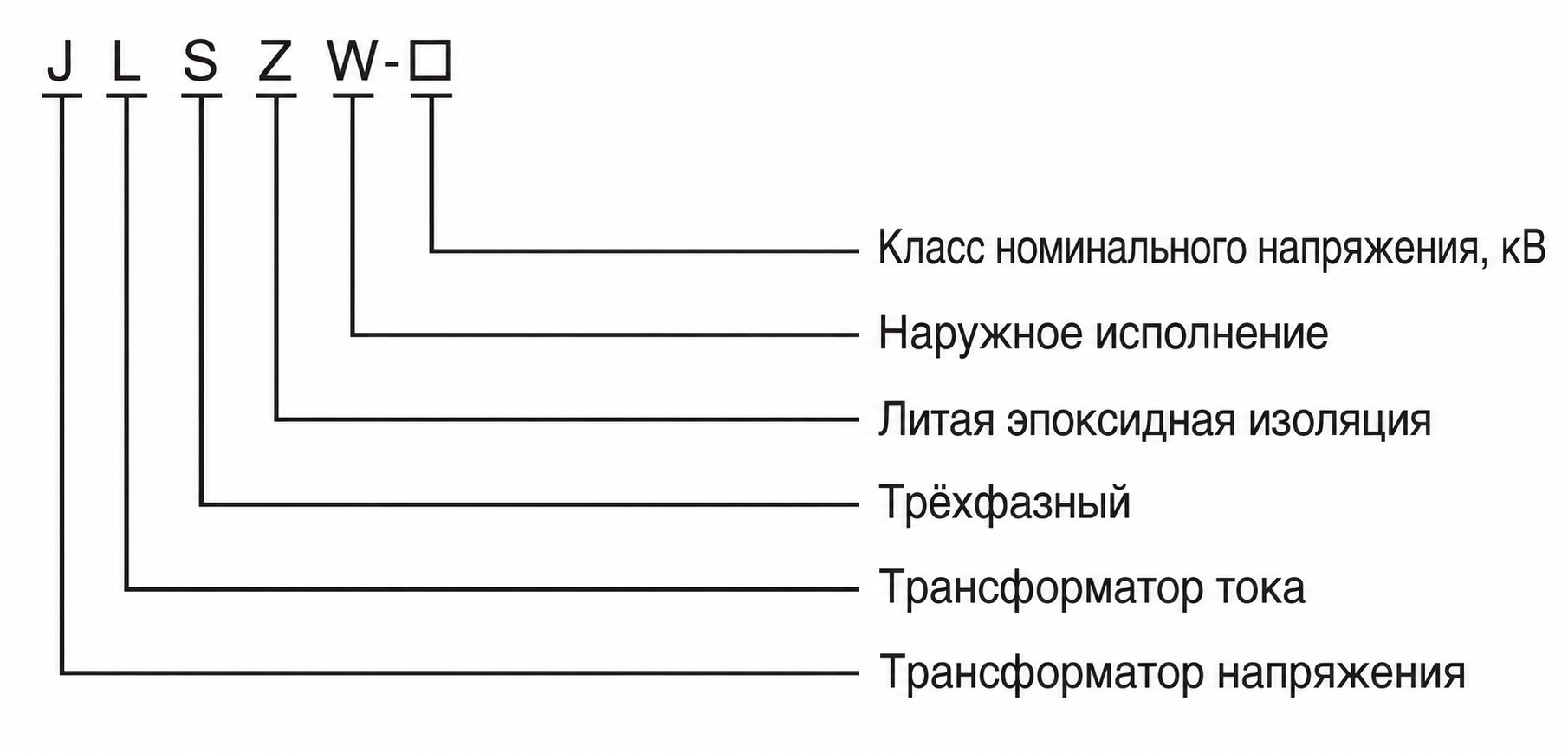

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (интегрированная сборка ТН + ТТ)
- L: Обозначение секции трансформатора тока
- S: Трехфазная конфигурация (трехпроводная система)
- Z: Конструкция с литой эпоксидной изоляцией
- W: Предназначен для наружной установки
- 10: Класс напряжения (кВ)
Конструкция
JLSZW-10 представляет собой интегрированную трехфазную сборку с литой эпоксидной изоляцией как для секций ТН, так и ТТ, что обеспечивает превосходную влагостойкость, механическую прочность и диэлектрические характеристики в условиях наружной эксплуатации. ТН выполнен с разомкнутым магнитопроводом и литыми обмотками, а ТТ использует замкнутые тороидальные магнитопроводы из высококачественной холоднокатаной электротехнической стали для линейной характеристики и минимальной погрешности по фазе.
Размещен в полностью герметичном металлическом корпусе со степенью защиты по IP, обеспечивающем электромагнитное экранирование, теплоотвод и защиту от проникновения внешних воздействий. Компактная конфигурация V/V минимизирует занимаемое пространство и упрощает подключение для установки на опорах или стенах в условиях ограниченного места.
Технические параметры
Условия эксплуатации
- Место установки: Наружная, защищенная от прямого воздействия осадков
- Высота над уровнем моря: ≤ 1000 м (для большей высоты требуется инженерное подтверждение)
- Температура окружающей среды: от –25 °C до +40 °C
- Относительная влажность: среднесуточная ≤ 95 %, среднемесячная ≤ 90 %
- Степень загрязнения: Подходит для умеренного загрязнения; для тяжелых промышленных зон требуется оценка места установки
Технические данные
| Секция | Номинальный коэффициент напряжения/тока |
Класс точности |
Номинальная мощность (В·А) |
Стойкость к короткому замыканию |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|
| ТН | 3000/100, 6000/100, 10000/100 В | 0.2 / 0.5 | 15 / 30 | – | от 3,6/25/40 до 12/42/75 |
| ТТ | 5~200/5 А | 0.2S / 0.2 | 10 | Ith: 100×I1n (1 с) Idyn: 2,5×Ith (пик) |
12/42/75 |
Установка и подключение
Схема подключения
JLSZW-10 применяет схему подключения 10 кВ по схеме V/V, подходящую для трехфазных трехпроводных двухэлементных систем учета. Первичные выводы выполнены с использованием клемм для наружной установки с защитой от атмосферных воздействий, а вторичные цепи должны прокладываться через герметичные кабельные вводы для предотвращения проникновения влаги. Обязательны правильное заземление и проверка чередования фаз для точной работы.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота | См. габаритный чертеж |
| Ширина | См. габаритный чертеж |
| Глубина | См. габаритный чертеж |
| Расположение монтажных отверстий | Согласно монтажной инструкции |
| Расстояние между первичными выводами | Соответствует требованиям путей утечки для 10 кВ |
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации ТН в зависимости от линейного напряжения сети (например, 10000/100 В для систем 10 кВ)
- Подберите коэффициент трансформации ТТ в соответствии с ожидаемым током нагрузки (например, 100/5 А для типовых фидерных нагрузок)
- Укажите ТТ класса 0.2S для коммерческого учета при переменной или низкой нагрузке
- Подтвердите требуемый уровень изоляции (например, 12/42/75 кВ) в соответствии с местными требованиями к грозозащите и координации изоляции
- Проверьте совместимость полной мощности (нагрузки) между выходом трансформатора и подключенными устройствами учета/защиты
- Убедитесь, что схема соединения V/V подходит для вашей трехфазной трехпроводной системы без нейтрали
Часто задаваемые вопросы
В1: Можно ли использовать данный комбинированный трансформатор для трехфазного трехпроводного учета?
Да, схема соединения V/V является стандартной для трехфазного трехпроводного учета. Уточните точные коэффициенты ТН и ТТ при заказе для соответствия требованиям местной энергосистемы.
В2: Каковы предельные значения высоты над уровнем моря и температуры при установке?
Стандартная установка допускается на высоте не более 1000 м и при температуре окружающей среды от –25°C до +40°C. Для установки на больших высотах требуется подтверждение инженерного отдела до монтажа.
В3: Как трансформатор тока выдерживает режим короткого замыкания?
ТТ выдерживает тепловой ток короткого замыкания 100×I1n в течение 1 секунды и динамический пиковый ток 2,5×Ith. Согласуйте уровни токов КЗ вашей системы с нашим инженерным отделом для обеспечения адекватной защиты.
В4: Какие уровни изоляции доступны для этого комбинированного трансформатора 10 кВ?
Уровни изоляции варьируются от 3,6/25/40 кВ до 12/42/75 кВ в зависимости от конкретной секции. Укажите точные требования к напряжению и изоляции вашей системы в запросе для заводской проверки.
В5: Какие испытания проводятся на заводе перед отгрузкой?
Проводятся рутинные электрические испытания для подтверждения классов точности и уровней изоляции. Обратитесь в технический отдел за сертификатами испытаний и подробными процедурами приемки продукции для вашего региона.
В6: Подходит ли этот сухой трансформатор для тяжелых промышленных условий на открытом воздухе?
Он предназначен для условий умеренного загрязнения. Для тяжелых промышленных зон с сильным загрязнением требуется оценка места установки для подтверждения пригодности. Свяжитесь с нами для получения решений под повышенный класс загрязнения.
Часто задаваемые вопросы
Q1: Нужен ли навес для наружной установки трансформатора JLSZW-10?
Требуется защита от прямых осадков. Аппарат предназначен для наружной установки, но монтируется под навесом. Уточните требования к монтажу в проектной документации.
Q2: Какая термическая стойкость у токовой обмотки при коротком замыкании?
Номинальная термическая стойкость составляет 100×I1n в течение 1 секунды. Динамическая стойкость достигает 2,5×Ith в пике. Подтвердите расчетные токи КЗ для выбора коэффициента.
Q3: Как выбрать класс точности для коммерческого учета электроэнергии?
Для коммерческого учета выбирайте класс точности 0.2S. Он обеспечивает высокую точность в диапазоне от 5 до 120% номинального тока. Укажите класс при заказе.
Q4: Можно ли заказать нестандартные коэффициенты трансформации для напряжения и тока?
Да, коэффициенты ТН и ТТ подбираются индивидуально. Напряжение ТН варьируется от 3000 до 10000 В, ток ТТ — от 5 до 200 А. Свяжитесь с нами для согласования параметров.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой заказчику?
Каждый трансформатор проходит обязательный объем приемо-сдаточных испытаний. Точный протокол тестов и сертификаты предоставляются по запросу. Свяжитесь с менеджером для уточнения документации.
Q6: Для каких задач применяется комбинированный трансформатор JLSZW-10 на 10 кВ?
Аппарат используется в КРУ и КСО на 10 кВ. Подходит для умеренно загрязненных промышленных зон с температурой от –25 до +40 °C. Уточните степень загрязнения для вашего объекта.
