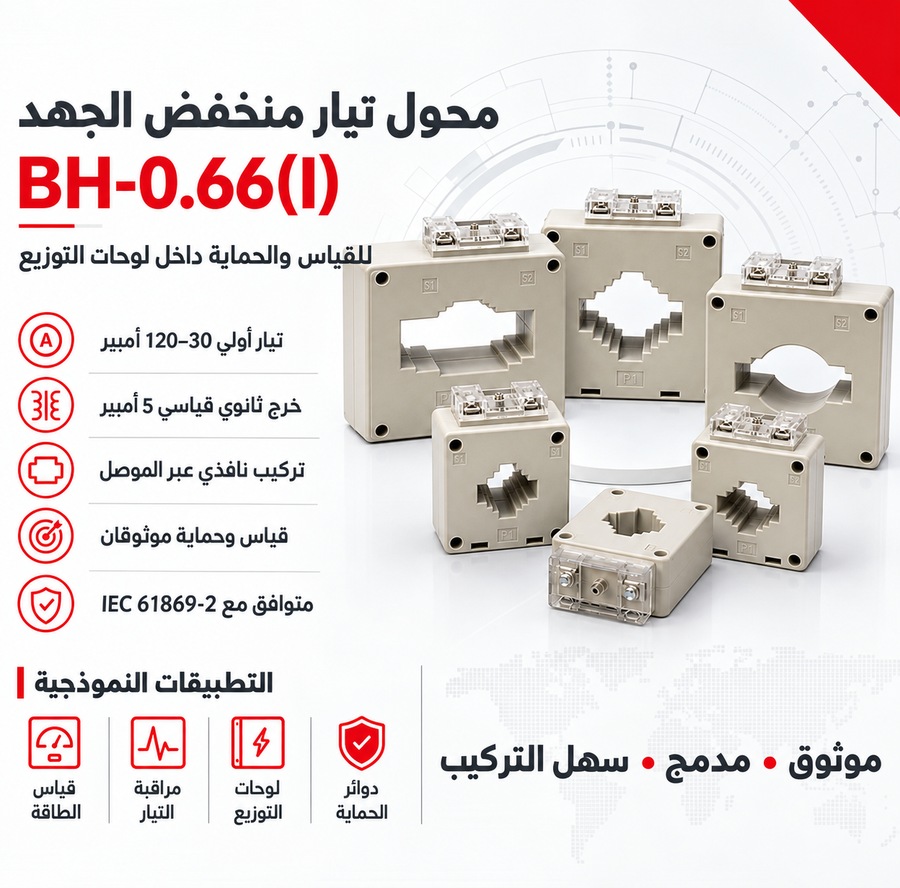

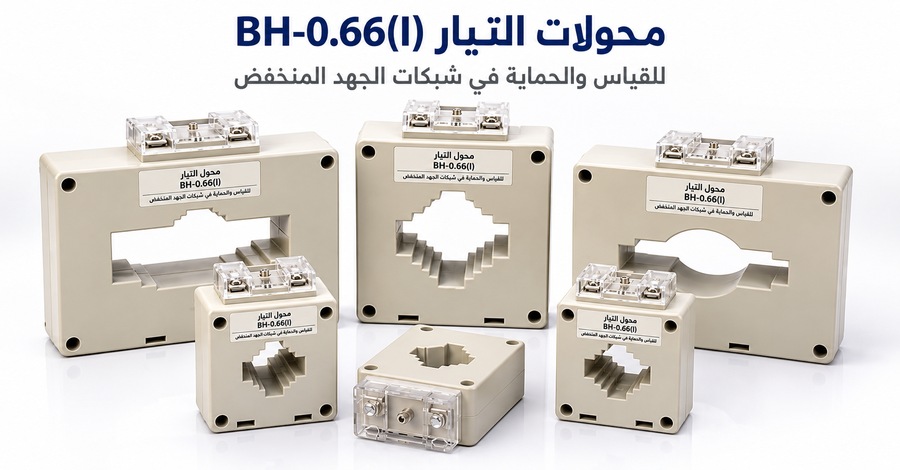

نظرة عامة
محولات التيار BH-0.66(I) منخفضة الجهد ذات العلبة البلاستيكية هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس التيار بدقة، وقياس الطاقة، والحماية بالمرحلات في أنظمة توزيع الطاقة المتناوبة بجهد 0.66 كيلوفولت. وتستخدم تصميمًا نافذًا (بوشينغ)، وتعمل هذه المحولات وفق مبدأ الحث الكهرومغناطيسي لتوفير تيار ثانوي معزول جلفانيًّا يتناسب مع الدائرة الأولية—عادةً ما يكون معياريًّا عند 5 أمبير—دون الحاجة إلى اتصال كهربائي مباشر مع الموصل الأولي.
مصممة للاستخدام الداخلي، تتميز سلسلة BH-0.66(I) بنواة حلقيّة معزولة بالراتنج الإبوكسي تضمن قوة عزل كهربائي عالية، ومقاومة للرطوبة، واستقرارًا طويل الأمد في بيئات اللوحات الكهربائية الصناعية والتجارية. ويسمح هيكلها المدمج ذو الموصل المار بتركيب سهل حول قضبان التوصيل أو الكابلات في اللوحات ذات المساحة المحدودة، مما يجعلها مثالية لمراكز تحكم المحركات، ولوحات التوزيع، وتطبيقات مراقبة جودة الطاقة.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام | 0.66 كيلوفولت (660 فولت) |
| التردد المصنّف | 50 هرتز (60 هرتز اختياري) |
| التيار الأولي المصنّف | 30–120 أمبير (قابل للاختيار) |
| التيار الثانوي المصنّف | 5 أمبير |
| فئات الدقة | القياس: 0.5، 1.0؛ الحماية: 1 |
| الحمل المصنّف | حسب التحديد لكل ملف (فولت أمبير) |
| معامل القدرة للحمل | cosφ = 0.8 متأخر |
| تحمل القصر | Ith (1 ثانية) و Idyn حسب الطلب |
| مستوى العزل | وفقاً لـ GB/T 20840.2 و IEC 61869-2 |
| المعايير المطبقة | IEC 61869-1/2؛ GB/T 20840.1/2؛ GB 1208-1997 |
| نوع التشييد | نوع نافذ (بوشينغ) |

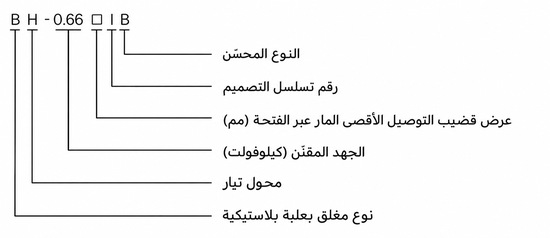

ترميز الموديل
- B — نوع مغلق بعلبة بلاستيكية
- H— سلسلة محولات التيار
- 0.66 — فئة الجهد: 0.66 كيلوفولت
- (I) — رقم التسلسل التصميمي
- 30/40/50/60/80/100/120 — التيار الأولي المصنّف (أمبير)
التشييد
يستخدم محول التيار BH-0.66(I) هيكلًا نافذًا (بوشينغ) مع فتحة مركزية لمرور الموصل الأولي. والنواة المغناطيسية على شكل حلقة ومغلفة بعازل راتنج إبوكسي، مما يوفر أداءً عاليًا في العزل الكهربائي، ومتانة ميكانيكية، ومقاومة للرطوبة والتدهور الحراري. ويضمن نظام العزل هذا التشغيل الموثوق في البيئات الداخلية النموذجية ذات الجهد المنخفض. كما تم وضع علامات واضحة على الأطراف الثانوية (K/L أو S1/S2) مع مؤشرات القطبية للحفاظ على العلاقة الصحيحة للطور لوظائف القياس والحماية. وقد صُممت العلبة لتثبيت آمن في اللوحات الكهربائية مع كتل طرفية سهلة الوصول لتوصيل آمن وبسيط.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: لا يتجاوز 2000 متر فوق مستوى سطح البحر (توجد تكوينات لارتفاعات أعلى عند الطلب)
- درجة حرارة المحيط: −5 °م إلى +40 °م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (بمرجع +25 °م)
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والجو المتفجر، أو الغبار الموصل؛ ولا توجد اهتزازات شديدة أو صدمات ميكانيكية
- تردد التشغيل: 50 هرتز أو 60 هرتز
المعايير الفنية
يوفر هذا القسم بيانات فنية موجهة للاختيار لمحول التيار BH-0.66(I) من النوع النافذ المستخدم في أنظمة توزيع التيار المتردد منخفضة الجهد من فئة 0.66 كيلوفولت (50/60 هرتز). والبيانات الموضحة أدناه مخصصة للاختيار الأولي لفئة الدقة، والأحمال المصنّفة، وقدرة تحمل القصر.
مرجع البيانات
| التيار الأولي المصنّف (أمبير) |
نسبة التحويل |
فئة الدقة |
الخرج المصنّف (فولت أمبير) |
Ith النموذجي (كيلو أمبير، 1 ثانية) |
Idyn النموذجي (كيلو أمبير ذروة) |
|---|---|---|---|---|---|
| 30 | 30/5 | 0.5، 1، أو حماية 1 | 2.5، 5، 10 | 0.6 | 1.5 |
| 40 | 40/5 | 0.5، 1، أو حماية 1 | 2.5، 5، 10 | 0.8 | 2.0 |
| 50 | 50/5 | 0.5، 1، أو حماية 1 | 2.5، 5، 10 | 1.0 | 2.5 |
| 60 | 60/5 | 0.5، 1، أو حماية 1 | 2.5، 5، 10 | 1.2 | 3.0 |
| 80 | 80/5 | 0.5، 1، أو حماية 1 | 2.5، 5، 10 | 1.6 | 4.0 |
| 100 | 100/5 | 0.5، 1، أو حماية 1 | 2.5، 5، 10 | 2.0 | 5.0 |
| 120 | 120/5 | 0.5، 1، أو حماية 1 | 2.5، 5، 10 | 2.4 | 6.0 |
التركيب والتوصيلات

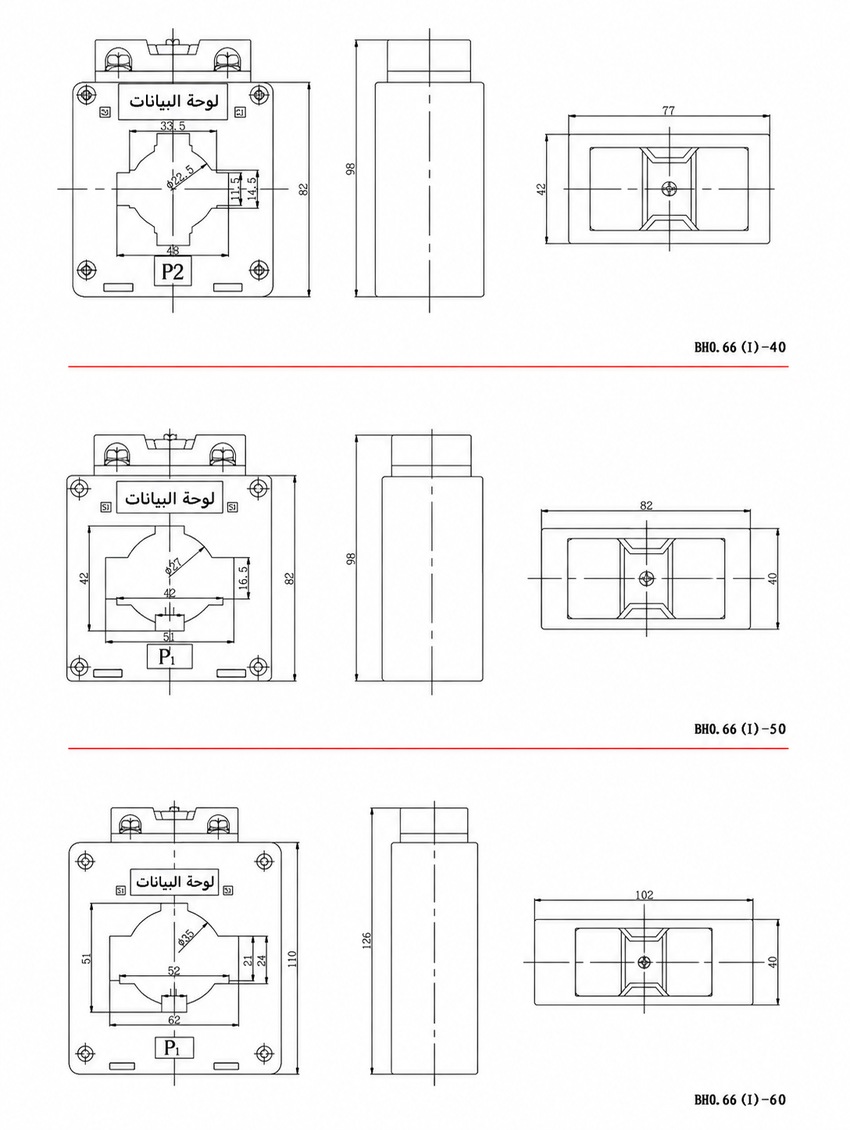

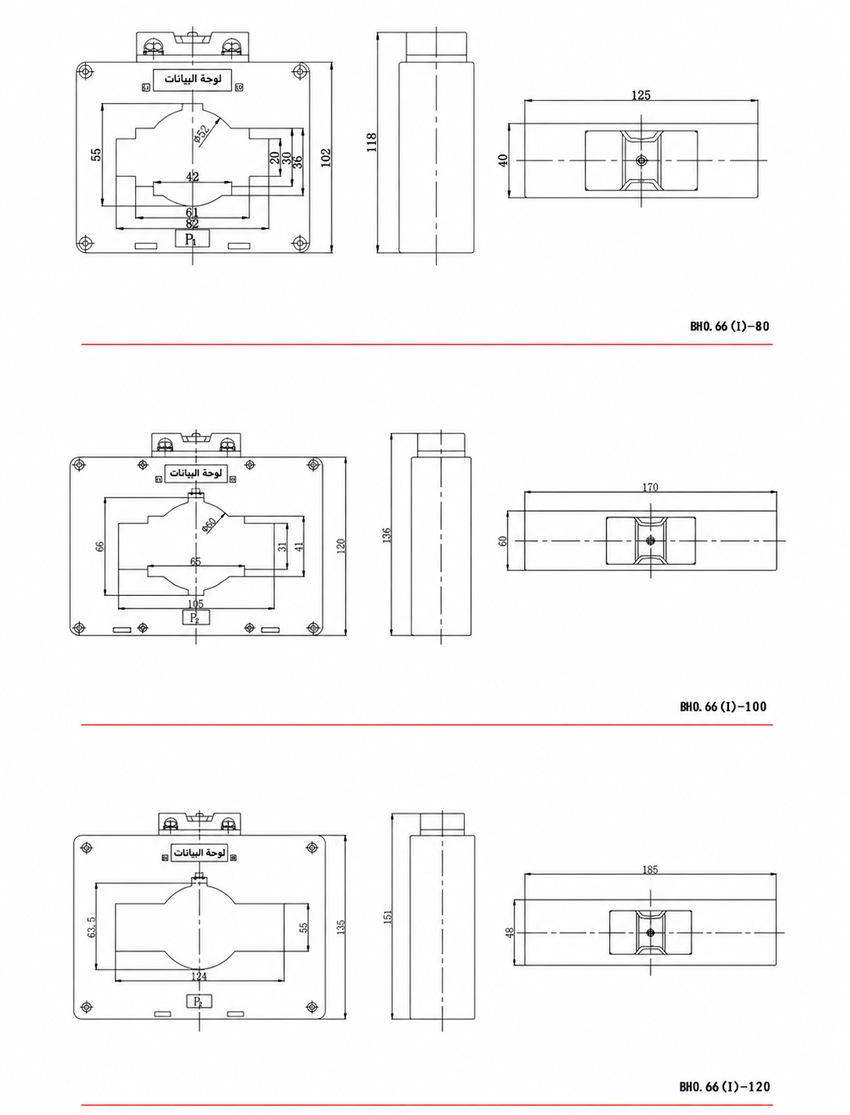

الأبعاد الخارجية
توضح الأبعاد الخارجية الشكل المدمج لمحول التيار BH-0.66(I)، المصمم للتكامل في تجميعات لوحات الجهد المنخفض ذات المساحة المحدودة. وتشمل السمات الرئيسية فتحة نافذة مركزية مصممة لاستيعاب المقاطع العرضية القياسية لقضبان التوصيل أو الكابلات، وأحكام تثبيت تدعم إما التثبيت بالبراغي أو التثبيت بالمشابك حسب تصميم اللوحة الكهربائية. يُرجى الرجوع دائمًا إلى الرسم البُعدي المحدد للموديل الذي يتم تركيبه لضمان التوافق مع الموصلات الأولية وتخطيط العلبة.
مخطط التوصيل
يعرض مخطط التوصيل التوصيلات القياسية للأطراف الثانوية لتطبيقات القياس والحماية. وقد وُضعت علامات واضحة على الأطراف للدلالة على القطبية (عادةً P1/P2 لاتجاه الدائرة الأولية وS1/S2 للخرج الثانوي). تأكد من محاذاة القطبية بشكل صحيح أثناء التركيب للحفاظ على العلاقات الدقيقة للطور في أنظمة القياس والمرحلات. ويجب توصيل الدائرة الثانوية دائمًا بحمل (مثل عداد، مرحل، أو وصلة قصر) طالما كانت الدائرة الأولية مشغّلة. ويجب تأريض نقطة واحدة في الدائرة الثانوية—عادةً S2—بشكل موثوق وفقًا لمعيار IEC 61869-2 ومعايير السلامة الكهربائية المحلية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر التيار الأولي المصنّف استنادًا إلى الحمل المستمر مع هامش أمان يتراوح بين 1.2× و1.5× لتجنب التشبع تحت ظروف الحمل الطبيعي أو الزائد.
- اختر فئة الدقة وفقًا للتطبيق: 0.5 للقياس التجاري، 1.0 للقياس الفرعي أو المؤشرات، وفئة الحماية 1 لتنسيق مرحلات التيار الزائد.
- حدد الحمل المصنّف (فولت أمبير) بحساب إجمالي مقاومة الدائرة الثانوية، بما في ذلك استهلاك العداد/المرحل ومقاومة الأسلاك (الحمل = 5 أمبير × المقاومة الكلية Ω).
- تحقق من قدرة تحمل القصر (Ith لمدة 1 ثانية وIdyn الذروة) مقابل تيار العطل المتوقع في النظام عند نقطة التركيب.
- حدد أبعاد الفتحة النافذة غير القياسية إذا كان حجم قضيب التوصيل أو الكابل يتجاوز الفتحات القياسية؛ وتأكد من التوافق البُعدي أثناء الطلب.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار BH-0.66 في الهواء الطلق؟
لا، التركيب مخصص للبيئات الداخلية فقط. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والغبار الموصل. يرجى مراجعة كتيبات التركيب للتفاصيل.
Q2: أي فئة دقة مناسبة لأغراض القياس والحماية؟
يتوفر بفئات الدقة 0.5 و1 للقياس، وفئة الحماية 1. اختر الفئة بناءً على متطلبات نظام التوزيع 0.66 كيلوفولت. يتم المعايرة في المصنع حسب الطلب.
Q3: ما هي قدرة تحمل تيار القصر لهذا المحول؟
تصل قدرة التحمل الحراري إلى 1.0 كيلو أمبير لمدة ثانية، وتيار الذروة إلى 2.5 كيلو أمبير. يرجى تحديد التيار الأولي للتأكيد.
Q4: كيف يمكن طلب تكوينات لارتفاعات تتجاوز 2000 متر؟
تتوفر تكوينات خاصة للارتفاعات الأعلى عند الطلب. المواصفات القياسية مخصصة لارتفاع لا يتجاوز 2000 متر. تواصل معنا لتأكيد المواصفات الفنية.
Q5: لماذا تُستخدم محولات التيار النافذة في التطبيقات الداخلية؟
توفر سهولة التركيب والدقة العالية في قياس التيار. تُصنع وفق معايير صارمة وتخضع لاختبارات روتينية. تواصل معنا للحصول على بروتوكولات الفحص المعتمدة.
Q6: هل تتوافق محولات BH-0.66 مع أنظمة التردد 60 هرتز؟
نعم، مصممة للعمل بكفاءة مع ترددات التشغيل 50 أو 60 هرتز. تغطي نطاق تيار أولي من 30 إلى 60 أمبير. يرجى تحديد التردد عند الطلب.
