Panoramica

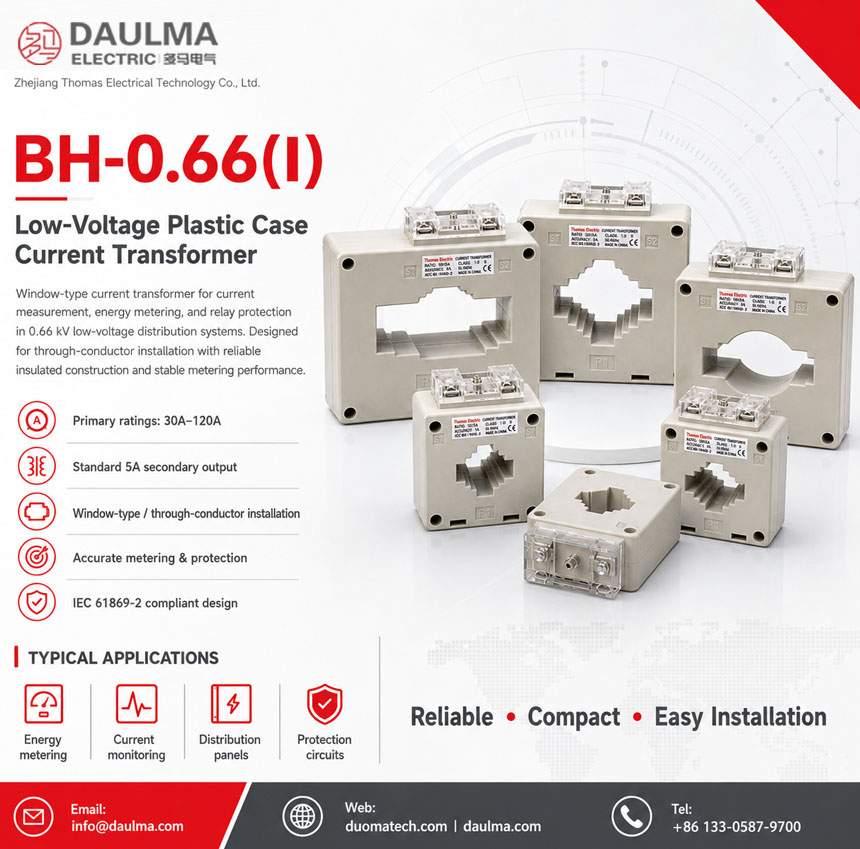

I trasformatori di corrente per bassa tensione serie BH-0.66(I) con custodia plastica sono dispositivi elettromagnetici di precisione progettati per la misura accurata della corrente, la contabilizzazione dell’energia e la protezione a relè nei sistemi di distribuzione in corrente alternata a 0,66 kV. Grazie alla struttura a finestra (tipo passante), questi trasformatori operano secondo il principio dell’induzione elettromagnetica, fornendo una corrente secondaria isolata galvanicamente e proporzionale al circuito primario—tipicamente standardizzata a 5 A—senza richiedere contatto elettrico diretto con il conduttore primario.
Progettati per installazione interna, i modelli BH-0.66(I) presentano un nucleo toroidale isolato in resina epossidica che garantisce elevata rigidità dielettrica, resistenza all’umidità e stabilità nel tempo negli ambienti industriali e commerciali degli apparecchi di manovra. La loro struttura compatta a conduttore passante consente un’installazione semplice attorno a sbarre o cavi anche in quadri con spazio limitato, risultando ideali per centri di comando motori, quadri di distribuzione e applicazioni di monitoraggio della qualità dell’energia.
Riepilogo caratteristiche principali
| Parametro | Valore nominale |
|---|---|
| Classe di tensione di sistema | 0,66 kV (660 V) |
| Frequenza nominale | 50 Hz (60 Hz opzionale) |
| Corrente primaria nominale | 30–120 A (selezionabile) |
| Corrente secondaria nominale | 5 A |
| Classi di accuratezza | Misura: 0,5, 1,0; Protezione: 1 |
| Carico nominale | Come specificato per avvolgimento (VA) |
| Fattore di potenza del carico | cosφ = 0,8 in ritardo |
| Resistenza al cortocircuito | Ith (1 s) e Idyn su ordinazione |
| Livello di isolamento | Secondo GB/T 20840.2 e IEC 61869-2 |
| Norme applicabili | IEC 61869-1/2; GB/T 20840.1/2; GB 1208-1997 |
| Tipo di costruzione | A finestra (tipo passante) |
Designazione modello
- B — Custodia plastica tipo chiuso
- H— Serie trasformatore di corrente
- 0.66 — Classe di tensione: 0,66 kV
- (I) — Numero seriale Desin
- 30/40/50/60/80/100/120 — Corrente primaria nominale (A)
Costruzione
Il BH-0.66(I) adotta una costruzione a finestra (tipo passante) con apertura centrale per il passaggio del conduttore primario. Il nucleo magnetico è ad anello ed è incapsulato in isolamento in resina epossidica, garantendo eccellenti prestazioni dielettriche, robustezza meccanica e resistenza all’umidità e all’invecchiamento termico. Questo sistema di isolamento in resina colata assicura un funzionamento affidabile negli ambienti tipici per interni a bassa tensione. I morsetti secondari sono chiaramente contrassegnati (K/L o S1/S2) con indicatori di polarità per mantenere il corretto rapporto di fase nelle funzioni di misura e protezione. L’involucro è progettato per un montaggio sicuro negli apparecchi di manovra, con morsettiere accessibili per un cablaggio semplice e sicuro.
Parametri tecnici
Condizioni di servizio
- Ambiente di installazione: Solo per interni
- Altitudine: Non superiore a 2000 m s.l.m. (configurazioni per altitudini maggiori disponibili su richiesta)
- Temperatura ambiente: Da −5 °C a +40 °C
- Umidità relativa: Media giornaliera ≤ 95%, media mensile ≤ 90% (riferita a +25 °C)
- Condizioni ambientali: Assenza di gas corrosivi, atmosfere esplosive o polveri conduttive; assenza di vibrazioni intense o urti meccanici
- Frequenza di esercizio: 50 Hz o 60 Hz
Parametri tecnici
Questa sezione fornisce dati tecnici orientati alla selezione per la serie BH-0.66(I) di trasformatori di corrente a finestra utilizzati nei sistemi di distribuzione in corrente alternata a bassa tensione, classe 0,66 kV (50/60 Hz). I dati riportati di seguito sono destinati alla selezione preliminare della classe di accuratezza, dei carichi nominali e della capacità di resistenza al cortocircuito.
Dati di riferimento
| Corrente primaria nominale (A) |
Rapporto di trasformazione |
Classe di accuratezza |
Potenza nominale (VA) |
Ith tipico (kA, 1s) |
Idyn tipico (kA di picco) |
|---|---|---|---|---|---|
| 30 | 30/5 | 0,5, 1 o Protezione 1 | 2,5, 5, 10 | 0,6 | 1,5 |
| 40 | 40/5 | 0,5, 1 o Protezione 1 | 2,5, 5, 10 | 0,8 | 2,0 |
| 50 | 50/5 | 0,5, 1 o Protezione 1 | 2,5, 5, 10 | 1,0 | 2,5 |
| 60 | 60/5 | 0,5, 1 o Protezione 1 | 2,5, 5, 10 | 1,2 | 3,0 |
| 80 | 80/5 | 0,5, 1 o Protezione 1 | 2,5, 5, 10 | 1,6 | 4,0 |
| 100 | 100/5 | 0,5, 1 o Protezione 1 | 2,5, 5, 10 | 2,0 | 5,0 |
| 120 | 120/5 | 0,5, 1 o Protezione 1 | 2,5, 5, 10 | 2,4 | 6,0 |
Installazione e cablaggio
Dimensioni d’ingombro
Le dimensioni d’ingombro illustrano il formato compatto del trasformatore di corrente BH-0.66(I), progettato per l’integrazione in apparecchiature di manovra in bassa tensione con spazio limitato. Le caratteristiche principali includono un’apertura centrale a finestra dimensionata per accogliere sezioni standard di sbarre o cavi, e predisposizioni per il montaggio che supportano configurazioni a vite o a clip a seconda del design del quadro. Fare sempre riferimento al disegno dimensionale specifico del modello installato per garantire compatibilità con i conduttori primari e la disposizione dell’involucro.
Schema di cablaggio
Lo schema di cablaggio mostra i collegamenti standard dei morsetti secondari per applicazioni di misura e protezione. I morsetti sono chiaramente contrassegnati per la polarità (tipicamente P1/P2 per il senso del primario e S1/S2 per l’uscita secondaria). Assicurarsi di rispettare l’allineamento corretto della polarità durante l’installazione per mantenere rapporti di fase accurati nei sistemi di misura e relè. Il circuito secondario deve essere sempre collegato a un carico (ad esempio, strumento, relè o ponticello di cortocircuito) quando il primario è sotto tensione. Un punto del circuito secondario—tipicamente S2—deve essere collegato a terra in modo affidabile secondo la norma IEC 61869-2 e le normative locali sulla sicurezza elettrica.
Selezione e domande frequenti
Guida alla selezione
- Selezionare la corrente primaria nominale in base al carico continuo, applicando un margine di sicurezza da 1,2× a 1,5× per evitare saturazione in condizioni normali o di sovraccarico.
- Scegliere la classe di accuratezza in base all’applicazione: 0,5 per contabilizzazione tariffaria, 1,0 per sottomisura o indicazione, e Protezione 1 per il coordinamento dei relè di massima corrente.
- Determinare il carico nominale (VA) calcolando l’impedenza totale del circuito secondario, inclusi il consumo di strumenti/relè e la resistenza dei cavi (Carico = 5 A × Ω totali).
- Verificare la capacità di resistenza al cortocircuito (Ith per 1 secondo e Idyn di picco) rispetto alla corrente di guasto prevista nel punto di installazione.
- Specificare dimensioni non standard dell’apertura a finestra se la sbarra o il cavo superano le aperture standard; confermare la compatibilità dimensionale al momento dell’ordine.
Domande frequenti
D1: Come scegliere il rapporto di trasformazione e la corrente primaria nominale adatti al mio quadro in bassa tensione?
La corrente primaria nominale deve essere basata sul carico continuo dell’alimentazione, applicando un margine tipico da 1,2 a 1,5×. Assicurarsi che il TA selezionato non vada in saturazione al massimo carico previsto e sia coerente con la progettazione del quadro e le impostazioni di protezione.
D2: Qual è la differenza tra le classi di accuratezza per misura e protezione nei trasformatori di corrente in bassa tensione?
Le classi per misura (0,5 o 1,0) garantiscono precisione entro le correnti operative normali (fino al 120% del valore nominale), ideali per fatturazione o monitoraggio. La classe Protezione 1 mantiene le prestazioni durante i guasti ad alta corrente per garantire un intervento affidabile del relè.
D3: Come si calcola il carico nominale (VA) richiesto per un circuito secondario a 5 A?
Sommare il carico dei dispositivi collegati (strumenti, relè) e la resistenza dei cavi. Moltiplicare l’impedenza totale per 5 A: Carico (VA) = 5 A × (Ω carico dispositivo + Ω resistenza cavi). Il carico nominale del TA deve essere uguale o superiore a questo valore.
D4: Quali valori di cortocircuito (Ith e Idyn) sono necessari per i TA in bassa tensione?
Ith (resistenza termica per 1 secondo) e Idyn (resistenza dinamica di picco) devono soddisfare o superare la corrente di cortocircuito prevista nel punto di installazione. La conformità è verificata tramite targhetta dati e rapporti di prova di fabbrica secondo IEC 61869-2.
D5: È possibile regolare il rapporto di trasformazione facendo passare più volte il conduttore primario?
Sì. Facendo passare il conduttore primario N volte attraverso la finestra del TA, il rapporto effettivo diventa (Ip × N)/5. Ad esempio, due passaggi su un TA 100/5 danno 50/5. Tutti i passaggi devono essere orientati nella stessa direzione per mantenere la polarità.
D6: Quali sono le regole fondamentali di sicurezza per il trattamento dei secondari dei TA?
Non lasciare mai il secondario a circuito aperto quando il primario è sotto tensione—questo può generare sovratensioni pericolose. Cortocircuitare sempre il secondario prima di scollegare strumenti. Collegare a terra un morsetto secondario secondo IEC 61869-2 e normative locali, e rispettare i segni di polarità per un funzionamento corretto.
D7: Quali norme si applicano all’installazione e alla conformità dei TA in bassa tensione?
La conformità è attestata dalla targhetta e dal rapporto di prova di fabbrica secondo IEC 61869-2. L’installazione deve seguire la IEC 60364 o le normative elettriche locali applicabili. I certificati di collaudo forniscono tracciabilità rispetto ai requisiti internazionali e specifici del progetto.
Domande Frequenti
Q1: Dove può essere installato questo trasformatore di corrente da 0,66 kV?
Solo per uso interno. Richiede un ambiente senza gas corrosivi, atmosfere esplosive o vibrazioni intense, con temperature tra -5 °C e +40 °C. Si prega di contattarci per configurazioni da esterno.
Q2: Quali classi di accuratezza sono disponibili per questo TA di bassa tensione?
La serie BH-0.66(I) offre le classi 0,5, 1 e Protezione 1. Selezionare la classe in base ai requisiti specifici di misurazione o protezione. La calibrazione di fabbrica è disponibile su richiesta.
Q3: Qual è la tipica capacità di resistenza al cortocircuito?
Per una corrente primaria di 30A, la corrente termica di cortocircuito tipica (Ith) è 0,6 kA per 1 secondo. Verificare l’esatta corrente di picco dinamico (Idyn) con il nostro team tecnico.
Q4: Questo trasformatore può operare ad altitudini superiori a 2000 metri?
I modelli standard sono omologati fino a 2000 m di altitudine. Sono disponibili configurazioni per altitudini superiori. Specificare l’altitudine esatta di installazione durante la richiesta di preventivo.
Q5: Sono disponibili rapporti di trasformazione personalizzati per questo TA in plastica?
Sì, è possibile produrre rapporti personalizzati in base alle esigenze del progetto. I rapporti standard come 30/5 sono disponibili. Contattare il reparto vendite per confermare i tempi di consegna.
Q6: Quali test di fabbrica vengono eseguiti prima della spedizione?
Ogni unità è sottoposta a test di routine per garantire la conformità ai parametri nominali. Test di tipo specifici o certificazioni di terze parti sono soggetti a conferma. Richiedere i dettagli in fase d’ordine.
Q7: Qual è l’applicazione principale della serie BH-0.66(I)?
Questo trasformatore di corrente da 0,66 kV è progettato per sistemi di distribuzione in bassa tensione in corrente alternata. È ideale per quadri interni e pannelli di misurazione a 50/60 Hz.
