Обзор
Трансформаторы тока серии BH-0.66(I) в пластиковом корпусе — это прецизионные электромагнитные устройства, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в распределительных сетях переменного тока напряжением 0.66 кВ. Благодаря конструкции оконного (проходного) типа эти трансформаторы работают по принципу электромагнитной индукции и обеспечивают гальванически изолированный вторичный ток, пропорциональный первичному (обычно стандартизированный на 5 А), без необходимости прямого электрического контакта с первичным проводником.
Предназначены для эксплуатации внутри помещений. BH-0.66(I) оснащён тороидальным магнитопроводом с эпоксидной изоляцией, обеспечивающей высокую электрическую прочность, устойчивость к влаге и долговременную стабильность в условиях промышленных и коммерческих распределительных устройств. Компактная сквозная конструкция позволяет легко устанавливать трансформатор вокруг шин или кабелей в распределительных щитах с ограниченным пространством, что делает его идеальным решением для центров управления двигателями, распределительных щитов и систем мониторинга качества электроэнергии.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 0.66 кВ (660 В) |
| Номинальная частота | 50 Гц (60 Гц — по заказу) |
| Номинальный первичный ток | 30–120 А (выборочный) |
| Номинальный вторичный ток | 5 А |
| Классы точности | Измерительный: 0.5, 1.0; Защитный: 1 |
| Номинальная нагрузка | В зависимости от обмотки (ВА) |
| Коэффициент мощности нагрузки | cosφ = 0.8 (индуктивный характер) |
| Стойкость к короткому замыканию | Ith (1 с) и Idyn — по заказу |
| Уровень изоляции | Согласно GB/T 20840.2 и IEC 61869-2 |
| Применимые стандарты | IEC 61869-1/2; GB/T 20840.1/2; GB 1208-1997 |
| Тип конструкции | Оконный (проходной) |

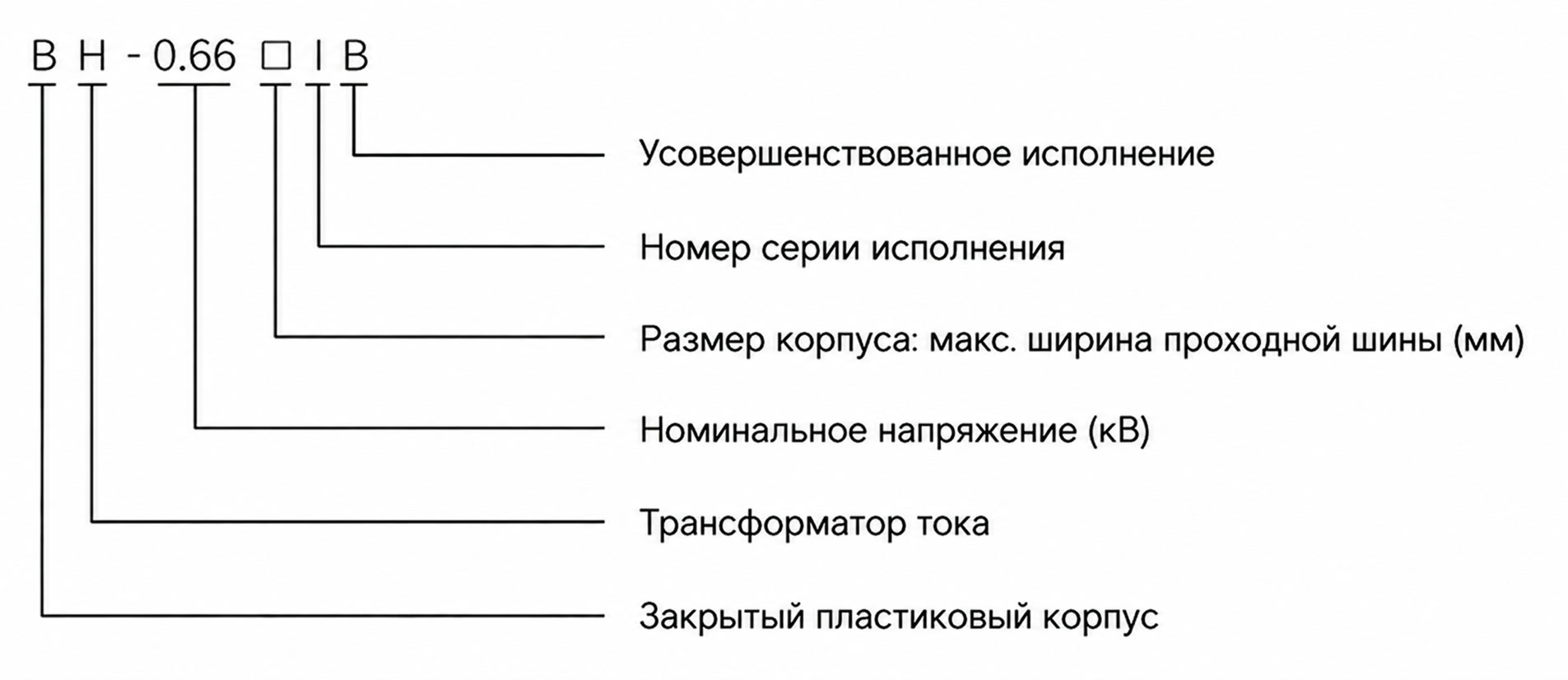

Расшифровка обозначения модели
- B — Пластиковый закрытый корпус
- H — Серия трансформаторов тока
- 0.66 — Класс напряжения: 0.66 кВ
- (I) — Серийный номер исполнения
- 30/40/50/60/80/100/120 — Номинальный первичный ток (А)
Конструкция
BH-0.66(I) выполнен по оконной (проходной) схеме с центральным отверстием для прохода первичного проводника. Магнитопровод кольцевой формы залит эпоксидной смолой, что обеспечивает отличные диэлектрические свойства, механическую прочность, а также устойчивость к влаге и термостарению. Такая литая эпоксидная изоляция гарантирует надёжную работу в типовых условиях низковольтных внутренних установок. Вторичные выводы чётко маркированы (K/L или S1/S2) с указанием полярности для обеспечения правильного фазового соотношения при измерении и защите. Корпус спроектирован для надёжного монтажа в распределительных устройствах с удобным доступом к клеммам для безопасного и простого подключения.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: Не более 2000 м (исполнение для большей высоты — по запросу)
- Температура окружающей среды: от −5 °C до +40 °C
- Относительная влажность: Суточное среднее ≤ 95%, месячное среднее ≤ 90% (при опорной температуре +25 °C)
- Условия окружающей среды: Отсутствие агрессивных газов, взрывоопасных сред или токопроводящей пыли; отсутствие сильной вибрации или механических ударов
- Рабочая частота: 50 Гц или 60 Гц
Технические параметры
В данном разделе приведены ориентировочные технические данные для серии BH-0.66(I) оконных трансформаторов тока, применяемых в низковольтных распределительных сетях переменного тока класса 0.66 кВ (50/60 Гц). Приведённые данные предназначены для предварительного выбора класса точности, номинальной нагрузки и стойкости к короткому замыканию.
Справочные данные
| Номинальный первичный ток (А) |
Коэффициент трансформации |
Класс точности |
Номинальная мощность (ВА) |
Типовой Ith (кА, 1 с) |
Типовой Idyn (кА, пик) |
|---|---|---|---|---|---|
| 30 | 30/5 | 0.5, 1 или защитный 1 | 2.5, 5, 10 | 0.6 | 1.5 |
| 40 | 40/5 | 0.5, 1 или защитный 1 | 2.5, 5, 10 | 0.8 | 2.0 |
| 50 | 50/5 | 0.5, 1 или защитный 1 | 2.5, 5, 10 | 1.0 | 2.5 |
| 60 | 60/5 | 0.5, 1 или защитный 1 | 2.5, 5, 10 | 1.2 | 3.0 |
| 80 | 80/5 | 0.5, 1 или защитный 1 | 2.5, 5, 10 | 1.6 | 4.0 |
| 100 | 100/5 | 0.5, 1 или защитный 1 | 2.5, 5, 10 | 2.0 | 5.0 |
| 120 | 120/5 | 0.5, 1 или защитный 1 | 2.5, 5, 10 | 2.4 | 6.0 |
Установка и подключение

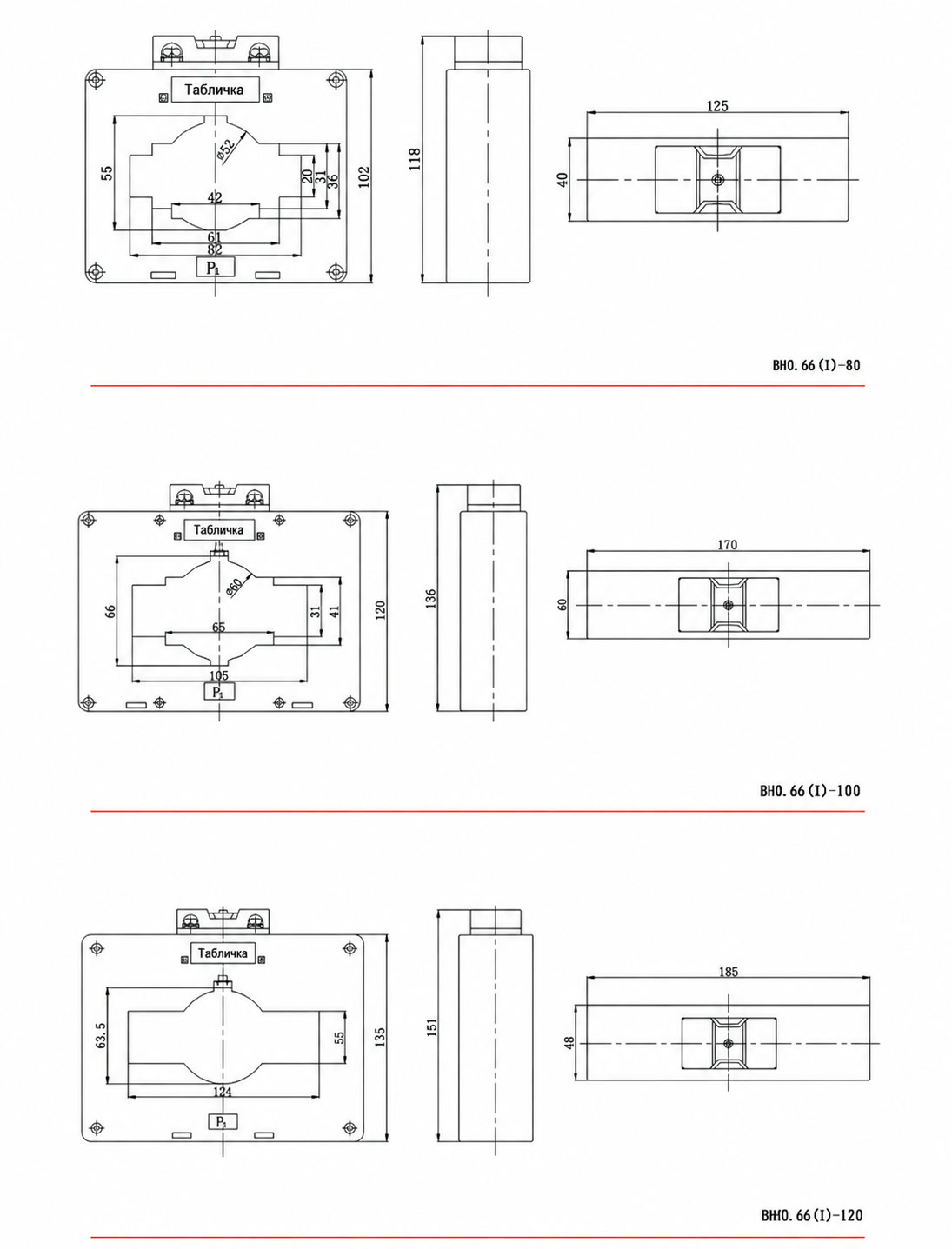

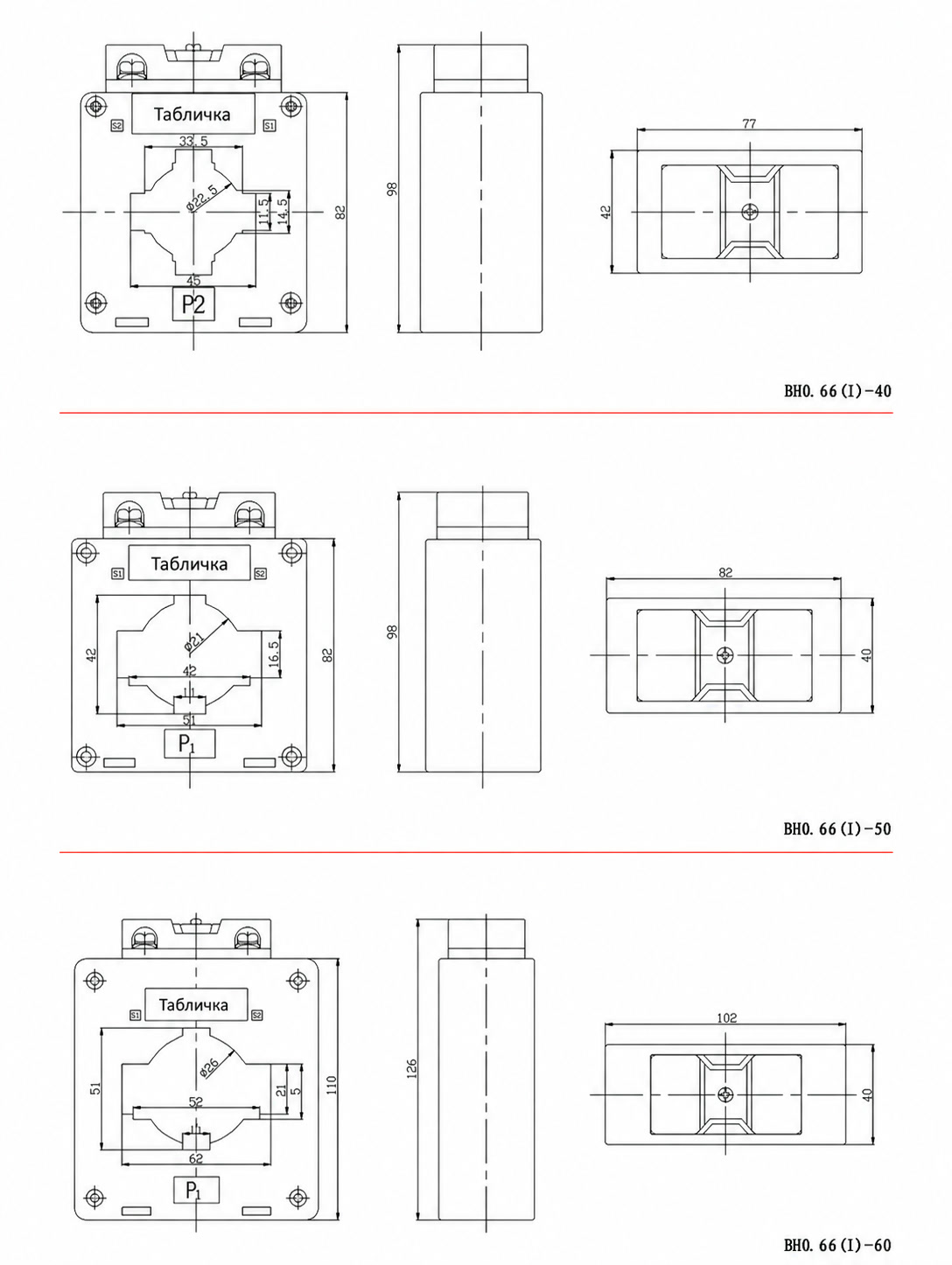

Габаритные размеры
Габаритные размеры демонстрируют компактность трансформатора тока BH-0.66(I), разработанного для установки в низковольтных распределительных устройствах с ограниченным пространством. Ключевые особенности включают центральное окно, рассчитанное на стандартные сечения шин или кабелей, а также крепёжные элементы, допускающие как болтовое, так и защёлкивающееся крепление в зависимости от конструкции распределительного устройства. Всегда используйте чертёж конкретной модели для подтверждения совместимости с первичными проводниками и компоновкой шкафа.
Схема подключения
Схема подключения показывает стандартные соединения вторичных выводов для измерительных и защитных цепей. Выводы чётко маркированы с указанием полярности (обычно P1/P2 для направления первичного тока и S1/S2 для вторичного выхода). Обеспечьте правильное соблюдение полярности при монтаже для точного фазового соотношения в измерительных и релейных системах. Вторичная цепь всегда должна быть подключена к нагрузке (например, счётчику, реле или перемычке) при включённом первичном токе. Один из выводов вторичной цепи — обычно S2 — должен быть надёжно заземлён в соответствии с IEC 61869-2 и местными нормами электробезопасности.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный первичный ток с учётом постоянной нагрузки и запасом 1.2×–1.5× для предотвращения насыщения при нормальной или аварийной перегрузке.
- Выбор класса точности зависит от назначения: 0.5 — для коммерческого учёта, 1.0 — для технического учёта или индикации, защитный класс 1 — для согласования с реле максимального тока.
- Определите номинальную нагрузку (ВА), рассчитав суммарное сопротивление вторичной цепи, включая потребление приборов учёта/реле и сопротивление проводов (Нагрузка = 5 А × ΣΩ).
- Проверьте стойкость к короткому замыканию (Ith в течение 1 с и пиковый Idyn) на соответствие ожидаемому току КЗ в точке установки.
- При превышении стандартных размеров шины или кабеля укажите нестандартные габариты окна при заказе и подтвердите совместимость по габаритам.
Часто задаваемые вопросы
В1: Как правильно выбрать коэффициент трансформации и номинальный первичный ток для моего низковольтного щита?
Номинальный первичный ток следует выбирать исходя из постоянной нагрузки фидера с запасом 1.2–1.5×. Убедитесь, что выбранный ТТ не насыщается при максимальной ожидаемой нагрузке и соответствует конструкции распределительного устройства и настройкам защиты.
В2: В чём разница между измерительными и защитными классами точности низковольтных трансформаторов тока?
Измерительные классы (0.5 или 1.0) обеспечивают точность в диапазоне рабочих токов (до 120% от номинального) и подходят для коммерческого учёта или мониторинга. Защитный класс 1 сохраняет характеристики при больших токах короткого замыкания, обеспечивая надёжное срабатывание реле.
В3: Как рассчитать требуемую номинальную нагрузку (ВА) для вторичной цепи с током 5 А?
Сложите нагрузку подключённых устройств (счётчиков, реле) и сопротивление проводов. Умножьте суммарное сопротивление на 5 А: Нагрузка (ВА) = 5 А × (сопротивление устройств Ω + сопротивление кабеля Ω). Номинальная нагрузка ТТ должна быть равна или превышать это значение.
В4: Какие значения токов короткого замыкания (Ith и Idyn) требуются для низковольтных ТТ?
Ith (термическая стойкость в течение 1 с) и Idyn (динамическая пиковая стойкость) должны соответствовать или превышать ожидаемый ток короткого замыкания в месте установки. Соответствие подтверждается данными на паспортной табличке и протоколами заводских испытаний по IEC 61869-2.
В5: Можно ли изменить коэффициент трансформации, пропустив первичный проводник через окно несколько раз?
Да. Пропуск первичного проводника через окно ТТ N раз изменяет эффективный коэффициент на (Ip × N)/5. Например, два витка на ТТ 100/5 дают 50/5. Все витки должны быть направлены одинаково для сохранения полярности.
В6: Какие основные правила безопасности при обращении со вторичными цепями ТТ?
Никогда не оставляйте вторичную обмотку разомкнутой при включённом первичном токе — это может вызвать опасные перенапряжения. Перед отключением приборов всегда замыкайте вторичную обмотку накоротко. Заземляйте один из вторичных выводов согласно IEC 61869-2 и местным нормам, соблюдая маркировку полярности для корректной работы.
В7: Какие стандарты регулируют установку и соответствие низковольтных ТТ?
Соответствие подтверждается паспортной табличкой и протоколом заводских испытаний по IEC 61869-2. Монтаж должен выполняться в соответствии с IEC 60364 или применимыми местными правилами устройства электроустановок. Сертификаты испытаний обеспечивают прослеживаемость к международным и проектным требованиям.
Часто задаваемые вопросы
Q1: Можно ли устанавливать этот трансформатор тока на улице?
Нет, модель BH-0.66(I) предназначена только для внутренней установки. Эксплуатация допускается при температуре от −5 до +40 °C и влажности до 95%. Для уличных щитов уточните модификации у менеджера.
Q2: Какие классы точности доступны для трансформаторов 0.66 кВ?
Серия BH-0.66(I) выпускается с классами точности 0.5, 1 и защитным 1. Выбор зависит от типа подключаемых приборов учета или релейной защиты. Подберите оптимальный вариант в карточке товара.
Q3: Каков ток термической стойкости для моделей на 30 А?
Типовой ток термической стойкости (Ith) составляет 0.6 кА при времени 1 секунда. Динамический ток (Idyn) достигает 1.5 кА. Данные параметры обеспечивают надежную работу при коротких замыканиях в низковольтных сетях.
Q4: Возможно ли изготовление трансформатора для высоты более 2000 м?
Стандартное исполнение рассчитано на высоту до 2000 м. Производство модификаций для высокогорных районов осуществляется по индивидуальному запросу. Свяжитесь с отделом продаж для расчета сроков и стоимости.
Q5: Как заказать трансформатор с нестандартным коэффициентом трансформации?
Базовые коэффициенты (например, 30/5 или 40/5) поставляются со склада. Изготовление нестандартных вариантов выполняется под заказ. Отправьте техническое задание менеджеру для согласования сроков производства.
Q6: Где применяются низковольтные трансформаторы тока оконного типа?
Модели BH-0.66(I) применяются в распределительных сетях переменного тока напряжением до 0.66 кВ. Они интегрируются в закрытые щитовые для подключения измерительных приборов и устройств релейной защиты. Запросите полный каталог.
