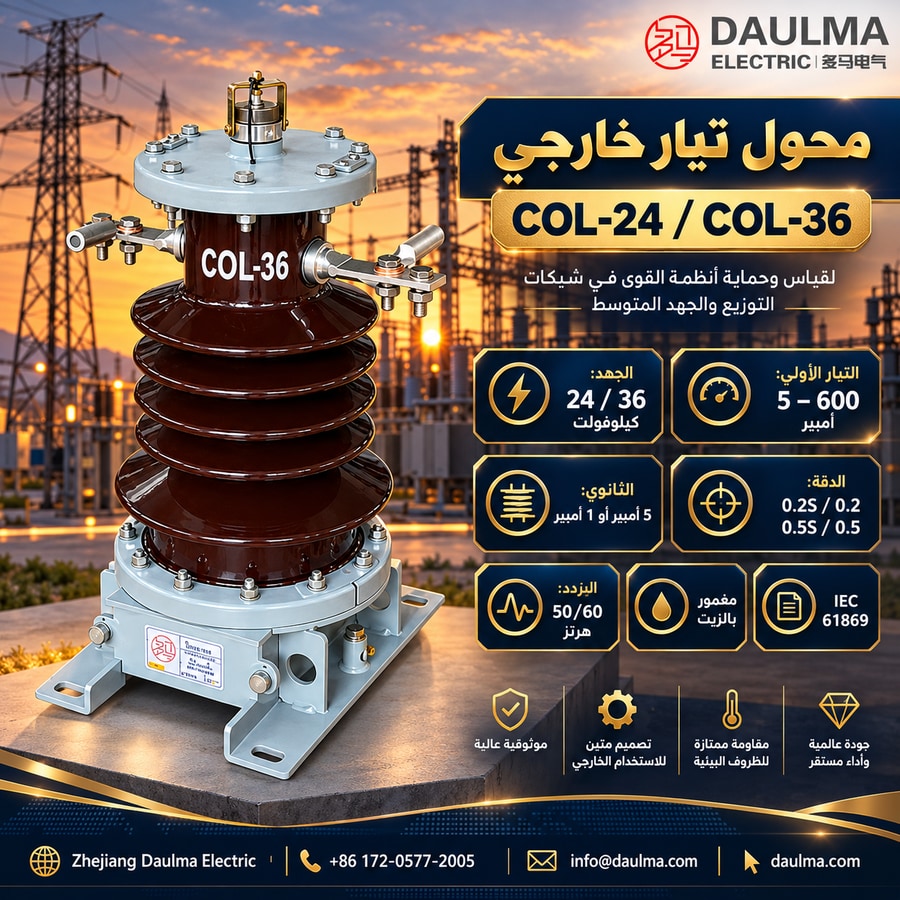

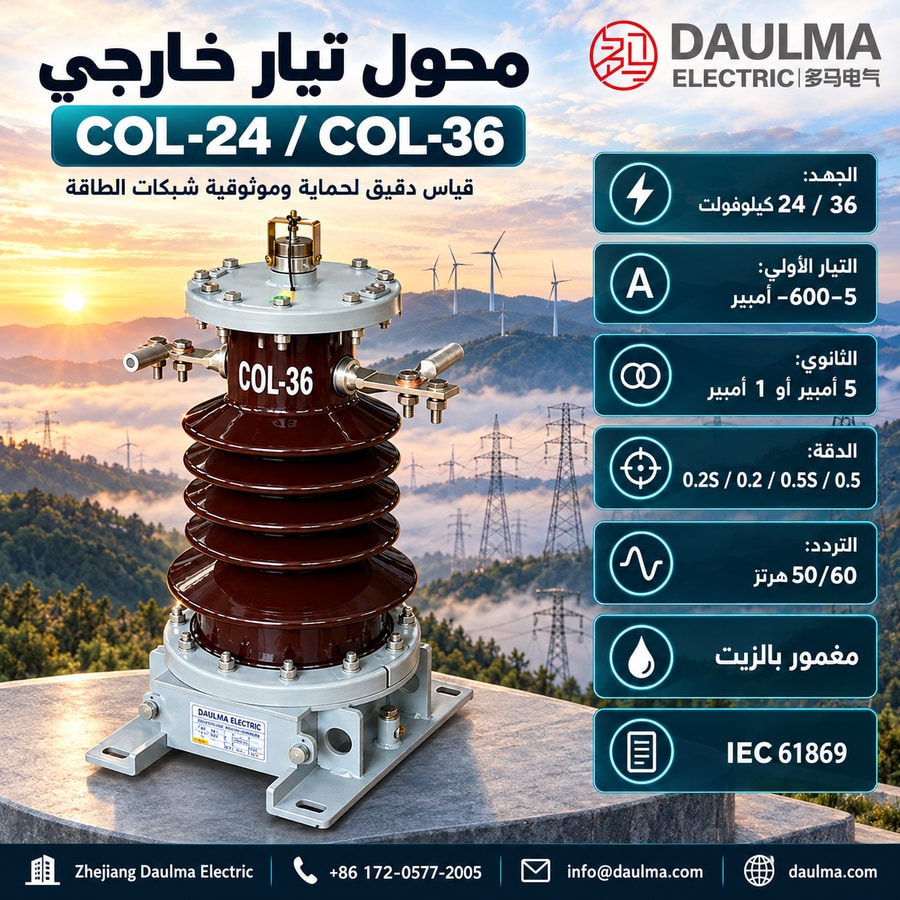

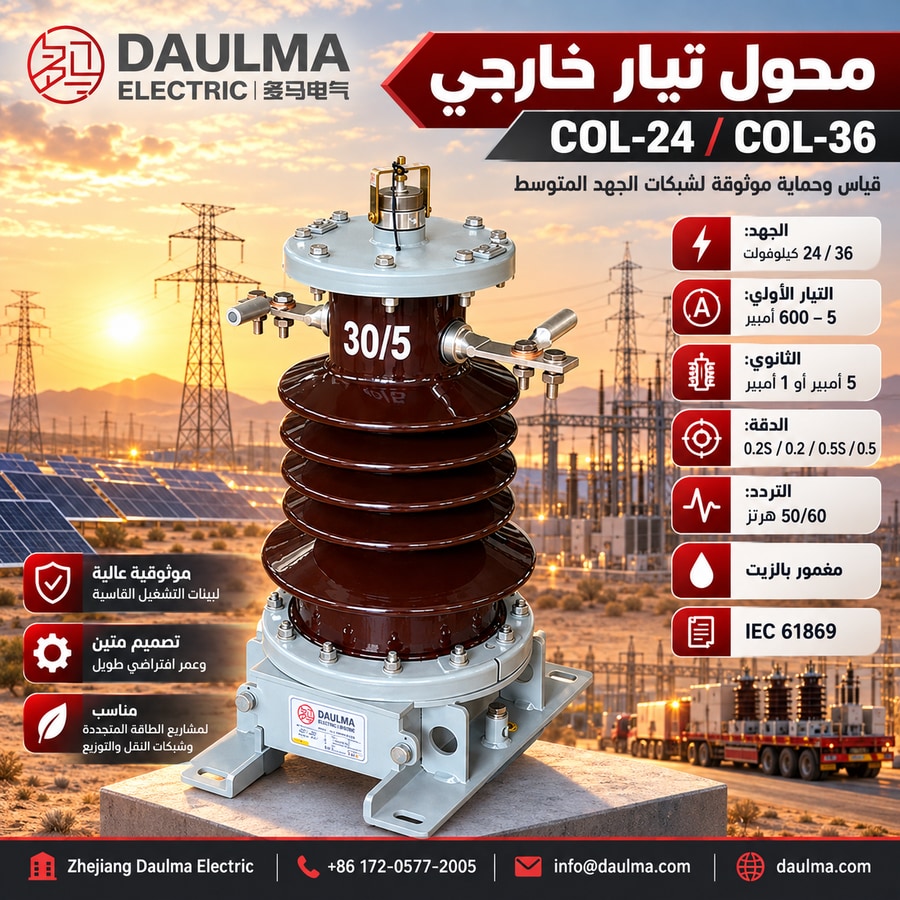

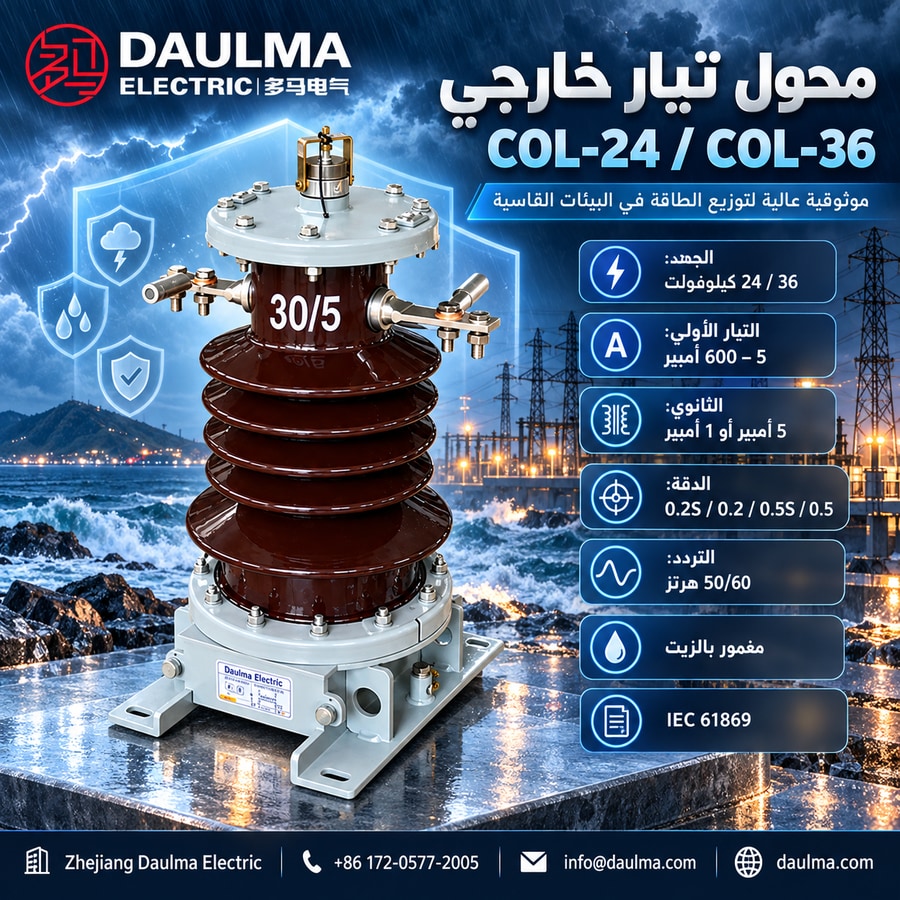

نظرة عامة
محولا التيار COL-24 وCOL-36 هما محولا تيار خارجيان مغموران بالزيت، مصممان لأنظمة التوزيع متوسطة الجهد بجهد 24 كيلوفولت و36 كيلوفولت. يتميزان بنظام عزل مغمور بالزيت مع قاعدة معدنية محكمة الإغلاق وهيكل عازل خارجي من البورسلين أو المادة المركبة، مما يضمن أداءً موثوقًا في البيئات المعرضة للرطوبة والمطر والغبار والظروف الاستوائية.
يدعم هذان المحولان درجات دقة القياس 0.2S و0.2 و0.5S و0.5، مما يجعلهما مناسبين لتطبيقات القياس التجاري، ومراقبة الدعامات، وحماية المرحلات. التيار الثانوي القياسي هو 5 أمبير، مع توفر خيار 1 أمبير عند الطلب. كما أنهما يتوافقان مع متطلبات التنسيق العازل الخارجي، بما في ذلك قدرة تحمل عالية للصدمات الكهربائية (مثل 125 كيلوفولت BIL لمحول COL-24)، ويتم تركيبهما عادةً في نقاط القياس المثبتة على الأعمدة، والمحطات الفرعية الخارجية، وتوصيلات الشبكات الصناعية.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 24 كيلوفولت / 36 كيلوفولت |
| نوع العزل | مغمور بالزيت |
| التيار الثانوي المقنن | 5 أمبير (قياسي)، 1 أمبير (اختياري) |
| درجات دقة القياس | 0.2S، 0.2، 0.5S، 0.5 |
| فئة الحماية | حسب الاتفاق |
| تكوين النسبة | نسبة واحدة |
| جهد التحمل للصدمات (COL-24) | 125 كيلوفولت (BIL) |
| جهد التحمل للتردد الصناعي (COL-24) | 65 كيلوفولت |
| بيئة التركيب | خارجية |
| التوصيل الأساسي | لوحة NEMA أو طرف ضغط |

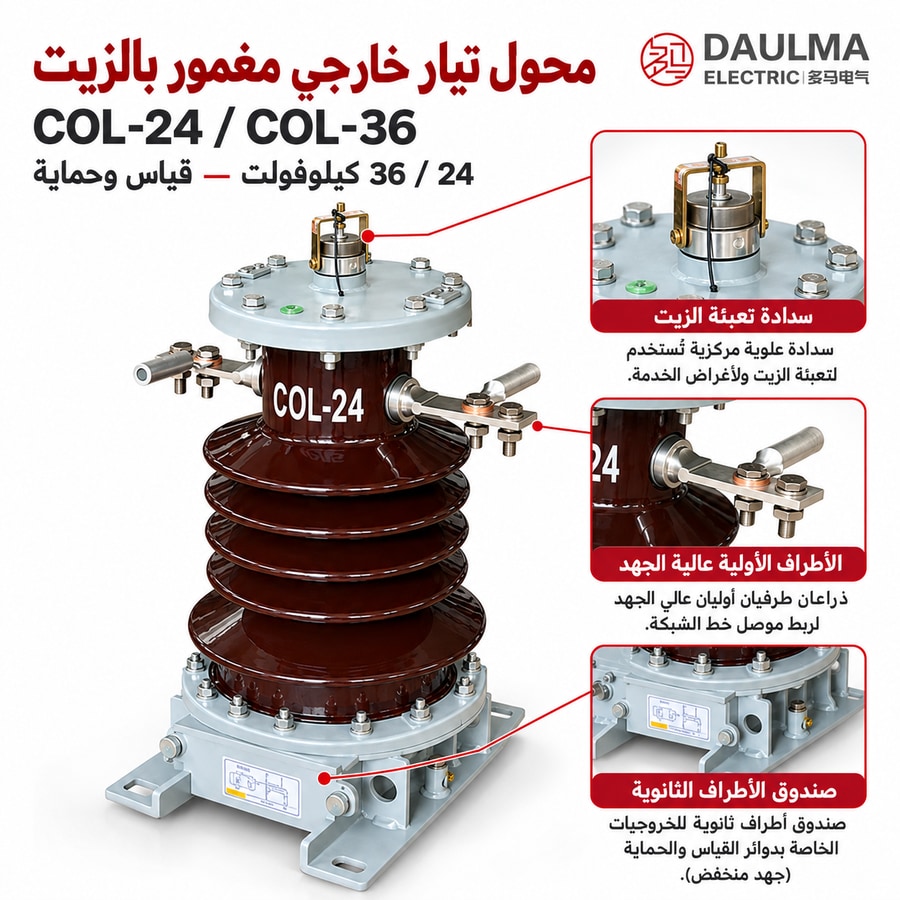

التصميم والبناء
يتميز محولا COL-24 وCOL-36 بتصميم رأسي خارجي مع قاعدة معدنية محكمة الإغلاق وموصلات أولية قوية. يُصنع الهيكل العازل الرئيسي إما من البورسلين أو المادة المركبة، باختيار يراعي الخدمة الطويلة الأمد في البيئات الخارجية. داخليًا، يستخدم المحول نظام عزل مغمور بالزيت يعزز القوة العازلة ويوفر تبددًا فعّالًا للحرارة تحت ظروف التشغيل الخارجية المستمرة. يتضمن الجهاز نمط تركيب بأربع ثقوب ومشبك تأريض لتسهيل التركيب الآمن على الأعمدة أو هياكل المحطات الفرعية. تكون الأطراف الأولية على شكل لوحات NEMA أو موصلات ضغط، المتوافقة مع الموصلات الهوائية أو قضبان التوزيع في المحطات الفرعية. ويكون التجميع بأكمله محكم الإغلاق لمنع دخول الرطوبة والحفاظ على سلامة العزل مع مرور الوقت.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خارجي
- درجة حرارة الجو: من -25°م إلى +55°م كمرجع لمحول COL-24
- التردد المقنن: 50 هرتز أو 60 هرتز
- الرطوبة النسبية: حتى 100% كمرجع في جدول الخدمة الخارجية
- ارتفاع التركيب: حتى 1000 متر ضمن ظروف الخدمة القياسية؛ ويتطلب الارتفاع الأعلى تأكيد تنسيق العزل
- البيئة: مناسبة للظروف الخارجية المعرضة؛ ويجب تأكيد التطبيقات الساحلية الشديدة أو الصناعية الملوثة أو ذات الارتفاع العالي بشكل منفصل
- قيود التركيب: يجب تجنب الغمر طويل الأمد، والصدمات الميكانيكية غير الطبيعية، والجو الكيميائي المسبب للتآكل خارج حدود تصميم المشروع.
المعايير الفنية
محولا COL-24 وCOL-36 هما محولا تيار خارجيان مغموران بالزيت، مصممان لأنظمة تصل إلى 24 كيلوفولت و36 كيلوفولت على التوالي. يعملان ضمن نطاق درجة حرارة جو من -25°م إلى +55°م وعلى ارتفاعات تصل إلى 1000 متر، ويلتزمان بمعايير IEC 61869 وGB/T 20840، ويدعمان نطاقات تيار أولي من 5 أمبير إلى 600 أمبير حسب الطراز والتطبيق.
| نسبة تيار واحدة | ||||||
|---|---|---|---|---|---|---|
| التيار الأولي المقنن (أمبير) |
درجات الدقة / الخرج المقنن (فولت أمبير) |
التيار الحراري قصيرة المدى (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
|||
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 30 | 30 | 30 | 40 | 80 × I1n (أمبير) | 200 × I1n (أمبير) |
| 400 | 30 | 30 | 30 | 40 | 31.5 | 100 |
ملاحظة:
إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
ملاحظة: الجدول مخصص للاختيار الأولي. يجب تأكيد نسبة التيار النهائية، والحمل، ودرجة الدقة، وفئة الحماية، ومستوى العزل، وموصل الطرف، ومتطلبات الاختبار وفقًا للوحة الاسم، والرسم المعتمد، وتقرير اختبار المصنع.
التركيب والتوصيلات
الأبعاد الكلية وأبعاد التركيب

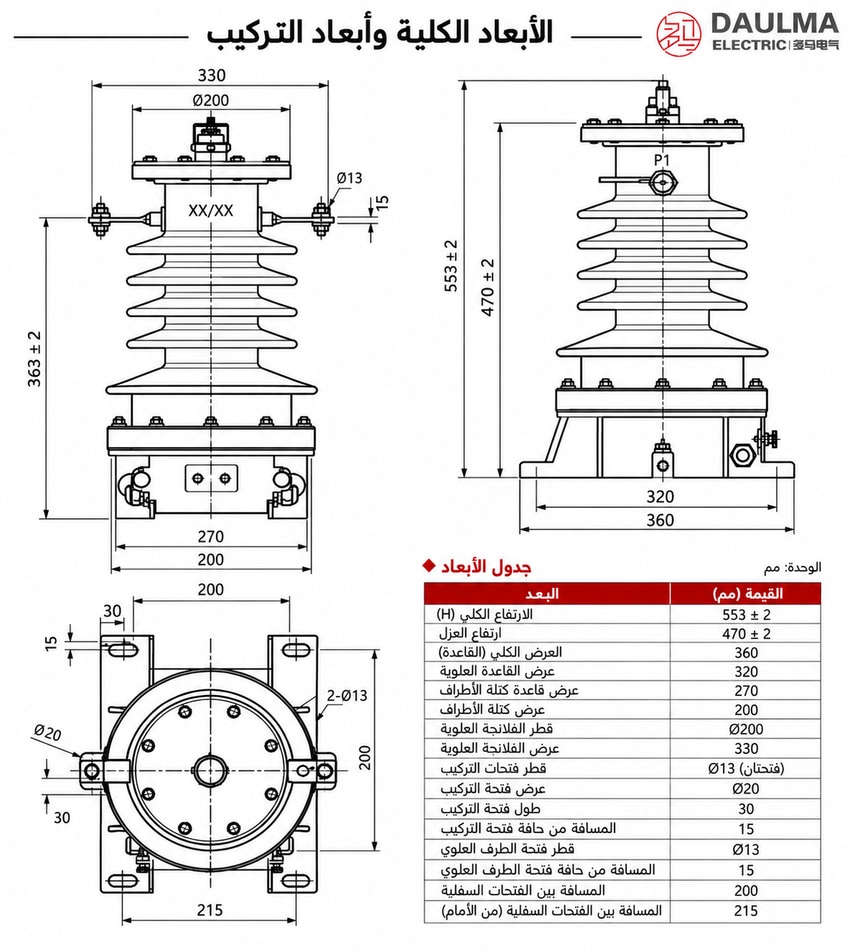

صُمّم محولا التيار الخارجيان المغموران بالزيت COL-24 وCOL-36 للتركيب الرأسي على دعامات خارجية مستقرة مثل الهياكل الفولاذية، والأسس الخرسانية، والدعامات المثبتة على الأعمدة، أو إطارات المحطات الفرعية. يتميز الجهاز بنمط تركيب قاعدي بأربع ثقوب (230 × 130 مم كمرجع) ويتضمن مشبك تأريض في القاعدة. تأكد من أن سطح التركيب مستوٍ وثابت للحفاظ على المحاذاة الصحيحة والاستقرار الميكانيكي.

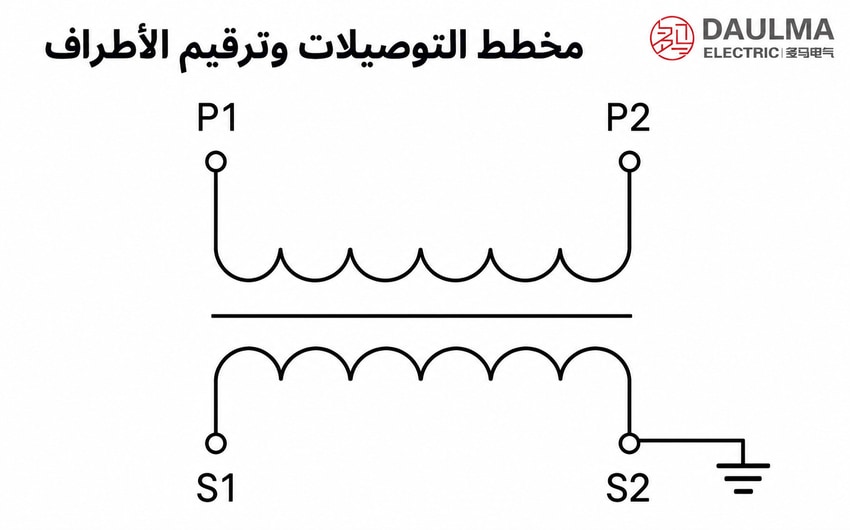

مخطط التوصيلات وترقيم الأطراف
تقع الأطراف الثانوية في صندوق أطراف في الجانب السفلي. تتبع علامات الأطراف عادةً الترميز القياسي لمحولات التيار (مثل K1، K2 أو S1، S2)، مع الإشارة بوضوح إلى القطبية. قم بتوصيل الأسلاك الثانوية بأجهزة القياس أو الحماية المتوافقة وفقًا لنسبة التيار المحددة ودرجة الدقة. احرص على إغلاق جميع مداخل الكابلات إلى صندوق الأطراف لمنع دخول الرطوبة، والتي قد تؤثر على سلامة العزل والموثوقية طويلة الأمد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر COL-24 لأنظمة 24 كيلوفولت وCOL-36 لأنظمة 36 كيلوفولت وفقًا لجهد نظامك.
- اختر بين تيار ثانوي 5 أمبير (قياسي) أو 1 أمبير حسب توافق المرحلات/أجهزة القياس ومتطلبات الحمل الكابلية.
- حدد درجات دقة القياس مثل 0.2S أو 0.2 أو 0.5S أو 0.5 وفقًا لمتطلبات المرافق العامة والحمل المقنن.
- تحقق من الميزات الخاصة بالتركيب الخارجي مثل العزل المغمور بالزيت، وتصميم الأطراف الخارجية، والمسافة الزاحفة الكافية للتركيبات المعرضة.
- تأكد من تفاصيل التركيب بما في ذلك نمط ثقوب القاعدة، ونوع موصل الطرف الأولي، ومشبك التأريض، والمسافة الدنيا بين الطور والأرض قبل الطلب.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات COL-24 في البيئات الساحلية أو الصناعية الملوثة؟
نعم، ولكن يتطلب ذلك تأكيداً مسبقاً. المحولات مصممة للظروف الخارجية القاسية، لكن التطبيقات الساحلية الشديدة تحتاج إلى تنسيق عزل خاص. يرجى التواصل مع المصنع لتأكيد المواصفات.
Q2: أي فئات دقة متاحة لهذه المحولات لأغراض القياس والحماية؟
تتوفر فئات الدقة 0.2S و0.2 و0.5S و0.5 حسب الطلب. تلتزم هذه المحولات بمعايير IEC 61869 وGB/T 20840 لضمان القياس الدقيق. حدد فئة الدقة المطلوبة عند الطلب.
Q3: ما هي قيم تيارات القصر الحرارية والديناميكية لهذه المحولات؟
تعتمد القيم على التيار الأولي المقنن الذي يصل إلى 600 أمبير. يتم تحديد التيار الحراري قصير المدى والتيار الديناميكي المقنن بناءً على مواصفات المشروع. راجع الجدول الفني للتفاصيل الدقيقة.
Q4: متى يتطلب تركيب المحولات تأكيداً إضافياً لتنسيق العزل؟
يتطلب ذلك عند التركيب على ارتفاعات تتجاوز 1000 متر. تعمل المحولات ضمن ظروف الخدمة القياسية حتى هذا الارتفاع. تواصل مع فريقنا الهندسي لتأكيد متطلبات المواقع المرتفعة.
Q5: هل يمكن تخصيص نسبة التيار الأولي لتصل إلى 600 أمبير؟
نعم، تدعم المحولات نطاقات تيار أولي من 5 إلى 600 أمبير. يعتمد التخصيص على الطراز والتطبيق المحدد في نظام 24 أو 36 كيلوفولت. أرسل متطلبات المشروع للحصول على عرض مخصص.
Q6: ما هي المعايير والاختبارات المطبقة على المحولات قبل الشحن؟
تلتزم المحولات بمعايير IEC 61869 وGB/T 20840 الدولية. تخضع الوحدات لاختبارات المصنع القياسية لضمان الأداء تحت درجات حرارة من -25 إلى +55 درجة مئوية. اطلب شهادة الاختبار عند الطلب.
Q7: ما هي التطبيقات الرئيسية لمحوّلات COL-24 وCOL-36 المغمورة بالزيت؟
تُستخدم هذه المحولات الخارجية في أنظمة التوزيع بجهد 24 و36 كيلوفولت. توفر عزلًا زيتيًا موثوقاً لشبكات المحطات الخارجية المعرضة للظروف الجوية. استشر كتالوج Daulma لمزيد من التفاصيل التقنية.
Q8: لماذا تُعتبر محولات COL-24 مناسبة للظروف الخارجية القاسية؟
لأنها مغمورة بالزيت وتتحمل رطوبة 100% ودرجات حرارة من -25°م إلى +55°م. توفر هذه التصميمات حماية موثوقة للمعدات في البيئات الخارجية المعرضة. راجع جدول الخدمة الخارجية للتفاصيل.
