Обзор
Трансформаторы тока COL-24 и COL-36 — это наружные масляные трансформаторы, предназначенные для распределительных сетей среднего напряжения 24 кВ и 36 кВ. Они оснащены масляной изоляционной системой с герметичным металлическим основанием и наружным изолятором из фарфора или композитного материала, что обеспечивает надежную работу в условиях повышенной влажности, дождя, пыли и тропического климата.
Эти трансформаторы поддерживают классы точности для учета 0.2S, 0.2, 0.5S и 0.5, что делает их пригодными для коммерческого учета электроэнергии, мониторинга фидеров и релейной защиты. Стандартный вторичный ток — 5 А; по запросу возможен вариант с 1 А. Трансформаторы соответствуют требованиям к координации наружной изоляции, включая высокую стойкость к импульсному напряжению (например, 125 кВ BIL для COL-24), и широко применяются в опорных пунктах учета, наружных подстанциях и промышленных присоединениях к сети.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 24 кВ / 36 кВ |
| Тип изоляции | Масляная |
| Номинальный вторичный ток | 5 А (стандарт), 1 А (по запросу) |
| Классы точности для учета | 0.2S, 0.2, 0.5S, 0.5 |
| Класс защиты | По согласованию |
| Конфигурация коэффициента трансформации | Однодиапазонный |
| Импульсное выдерживаемое напряжение (COL-24) | 125 кВ (BIL) |
| Выдерживаемое напряжение промышленной частоты (COL-24) | 65 кВ |
| Условия установки | Наружная установка |
| Первичное соединение | NEMA-площадка или компрессионный зажим |
Конструкция

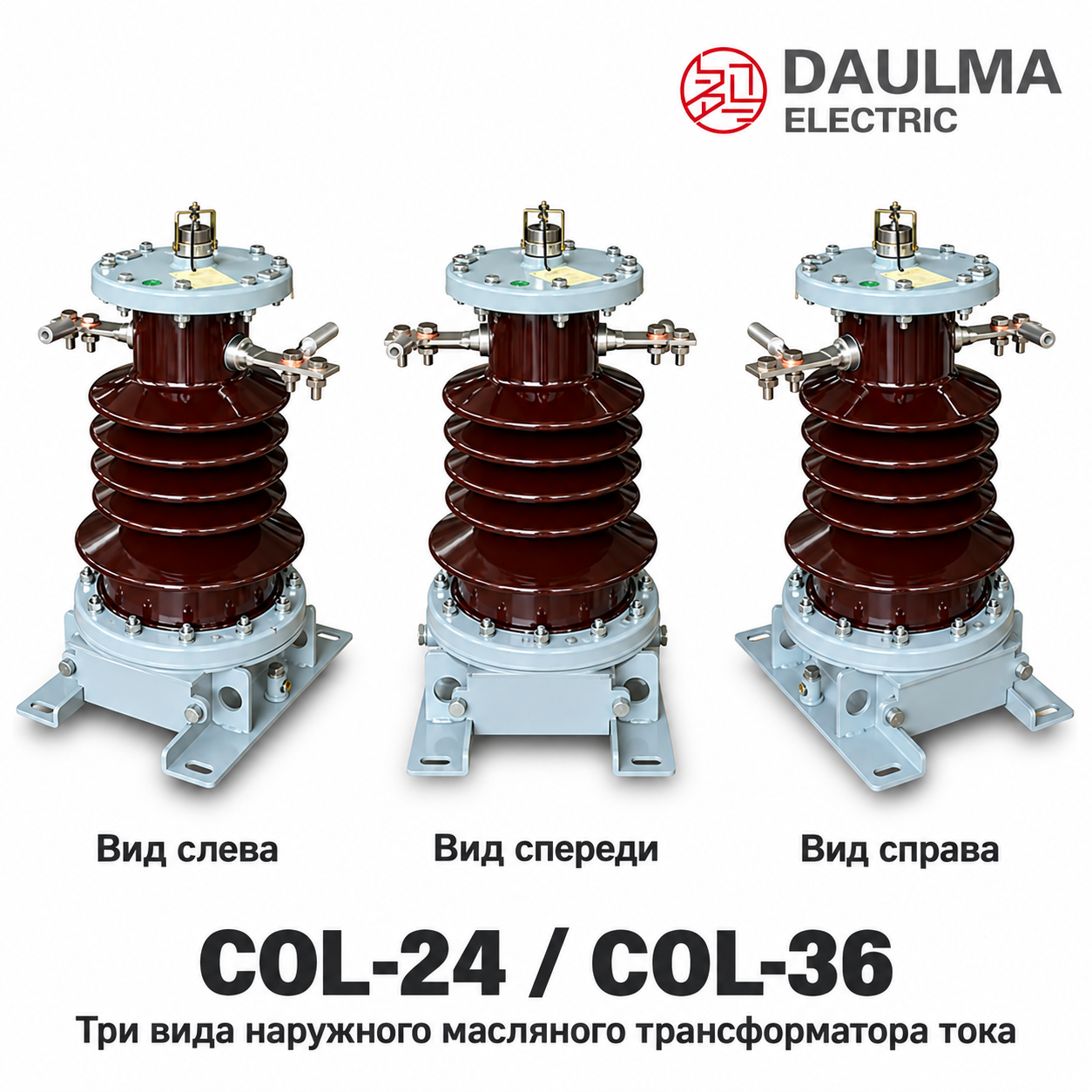

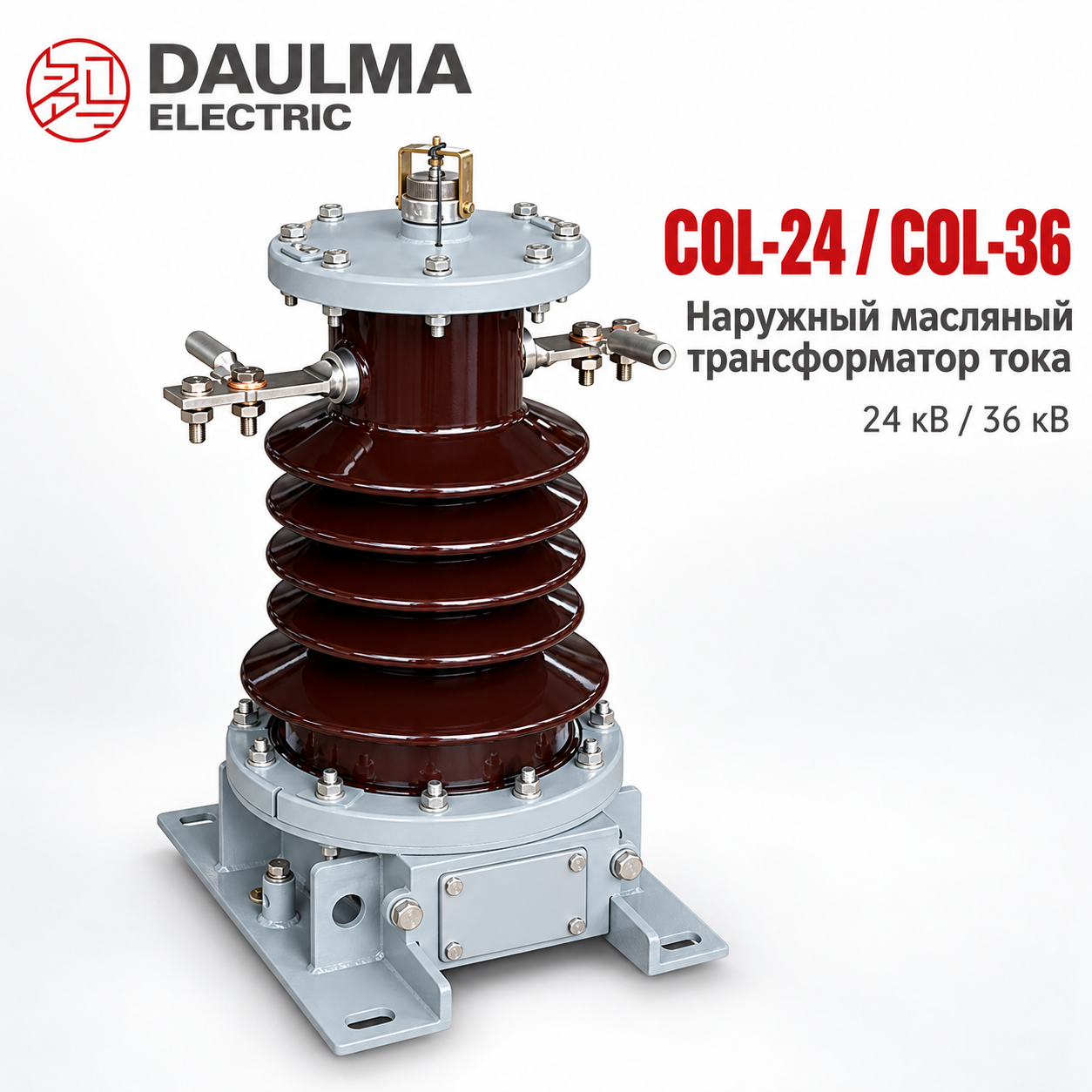

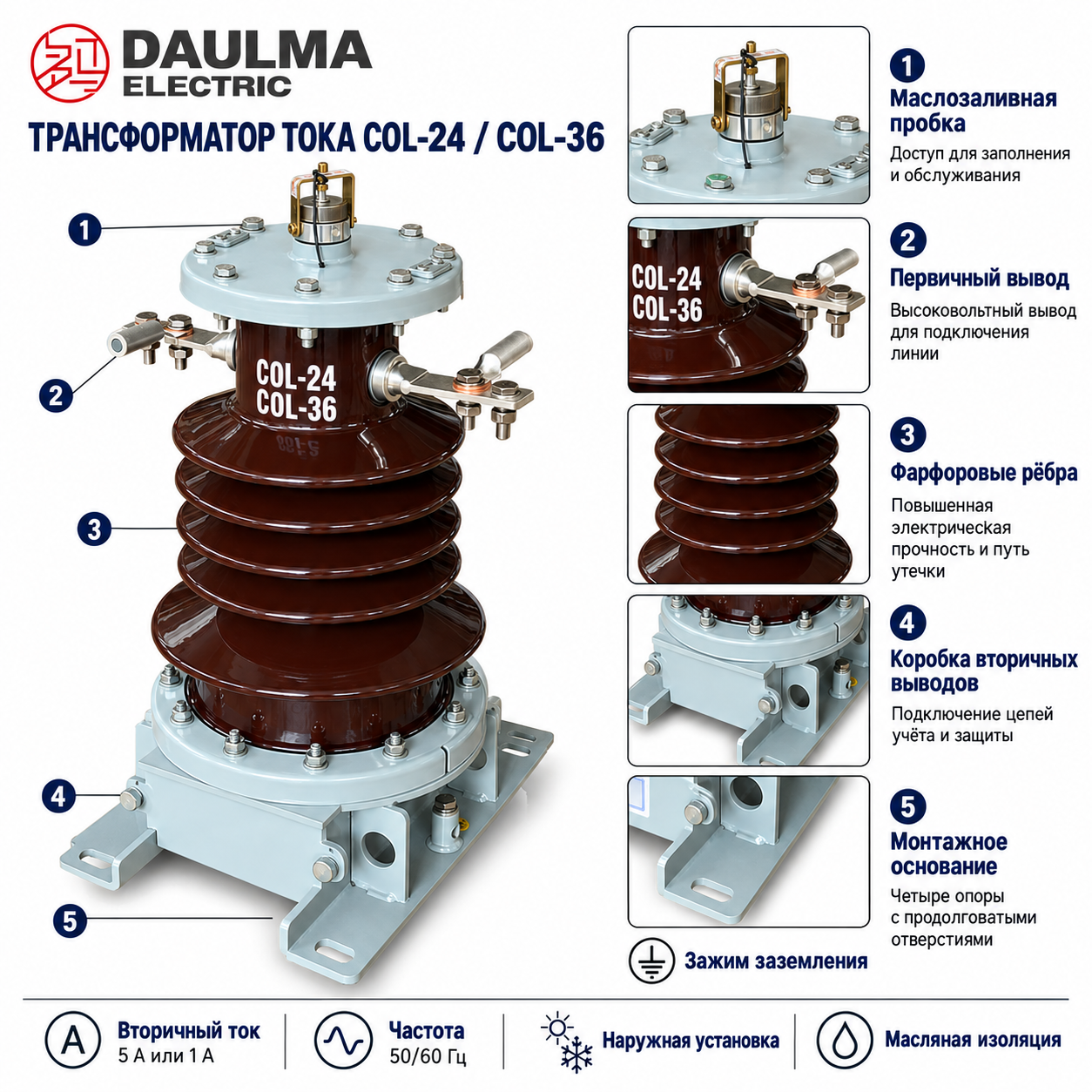

Трансформаторы COL-24 и COL-36 выполнены в вертикальном наружном исполнении с герметичным металлическим основанием и прочными первичными контактными выводами. Основной изолятор изготовлен из фарфора или композитного материала, выбранного для длительной эксплуатации на открытом воздухе. Внутри используется масляная изоляционная система, повышающая электрическую прочность и обеспечивающая эффективное рассеивание тепла при непрерывной работе в наружных условиях. Устройство оснащено четырехотверстным монтажным шаблоном и зажимом заземления для надежной установки на опорах или конструкциях подстанций. Первичные выводы выполнены в виде NEMA-площадок или компрессионных соединителей, совместимых с воздушными проводами или шинопроводами подстанций. Вся конструкция герметизирована для предотвращения проникновения влаги и сохранения целостности изоляции в течение всего срока службы.
Технические параметры
Условия эксплуатации
- Место установки: наружная установка
- Температура окружающей среды: от -25°C до +55°C (для COL-24)
- Номинальная частота: 50 Гц или 60 Гц
- Относительная влажность: до 100% (согласно таблице условий наружной эксплуатации)
- Высота установки над уровнем моря: до 1000 м при стандартных условиях; для больших высот требуется подтверждение координации изоляции
- Окружающая среда: пригодна для наружной эксплуатации; для условий с сильным морским, промышленным загрязнением или на большой высоте требуется отдельное подтверждение
- Ограничения по установке: следует избегать длительного погружения в воду, аномальных механических воздействий и агрессивной химической атмосферы за пределами проектных допусков.
Технические параметры
Трансформаторы тока COL-24 и COL-36 — это наружные масляные трансформаторы, предназначенные для сетей до 24 кВ и 36 кВ соответственно. Они работают при температуре окружающей среды от -25°C до +55°C на высоте до 1000 м, соответствуют стандартам IEC 61869 и GB/T 20840 и поддерживают диапазон первичных токов от 5 А до 600 А в зависимости от модели и применения.
| Однодиапазонный коэффициент трансформации | ||||||
|---|---|---|---|---|---|---|
| Номинальный первичный ток (А) |
Классы точности / Номинальная мощность (В·А) |
Ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|||
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 30 | 30 | 30 | 40 | 80 × I1n (А) | 200 × I1n (А) |
| 400 | 30 | 30 | 30 | 40 | 31.5 | 100 |
Примечание:
Если требования заказчика выходят за указанные пределы, параметры согласовываются между изготовителем и покупателем.
Примечание: Таблица предназначена для предварительного выбора. Окончательные значения коэффициента трансформации, нагрузки, класса точности, класса защиты, уровня изоляции, типа соединителей и требований к испытаниям должны быть подтверждены по табличке, утвержденному чертежу и протоколу заводских испытаний.
Установка и подключение

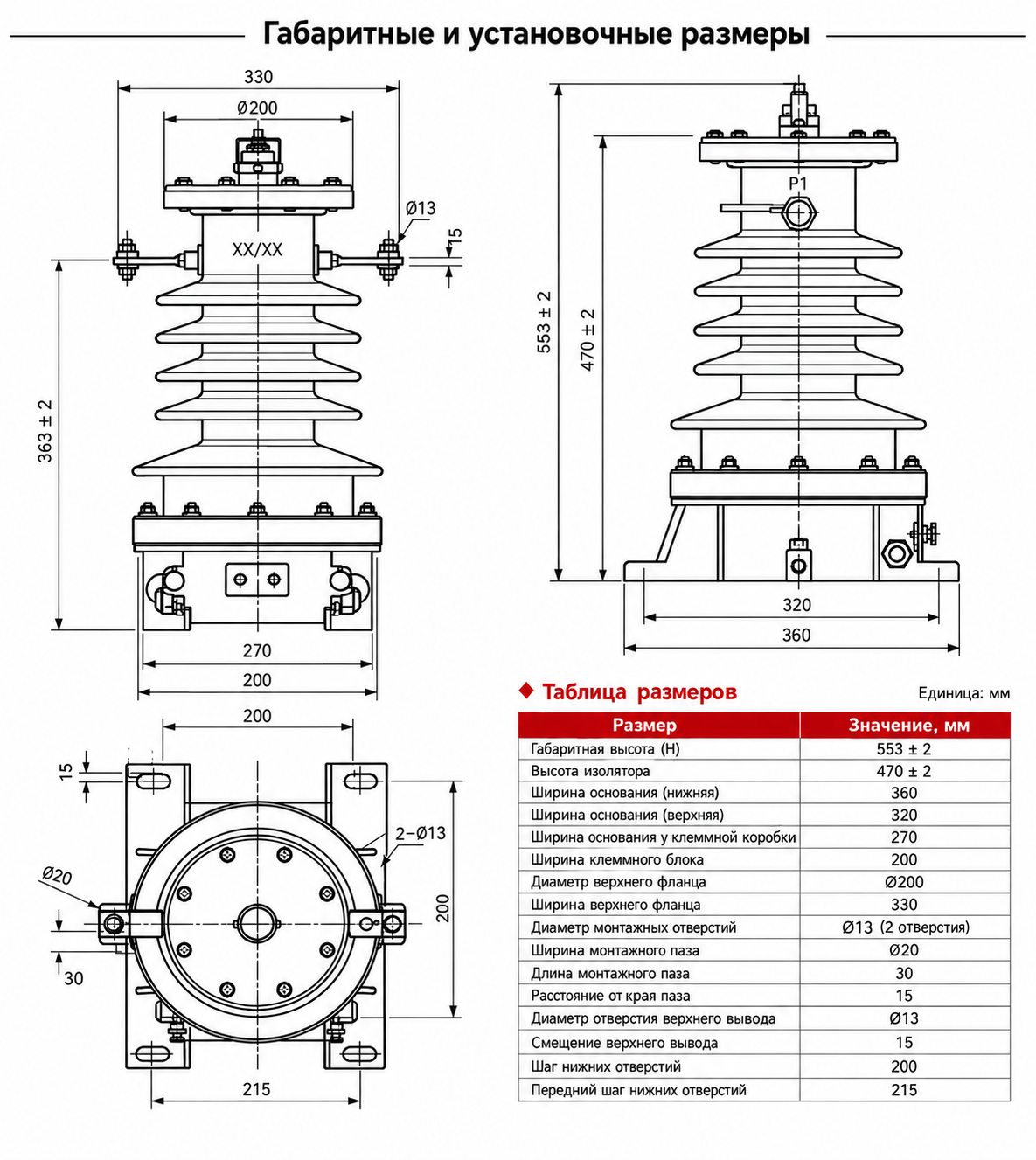

Схема установки
Трансформаторы тока COL-24 и COL-36 предназначены для вертикального монтажа на устойчивых наружных опорах, таких как стальные конструкции, бетонные фундаменты, кронштейны на опорах или рамы подстанций. Устройство имеет четырехотверстный монтажный шаблон основания (230 × 130 мм — справочно) и включает зажим заземления. Убедитесь, что монтажная поверхность ровная и надежно закреплена для обеспечения правильной ориентации и механической устойчивости.

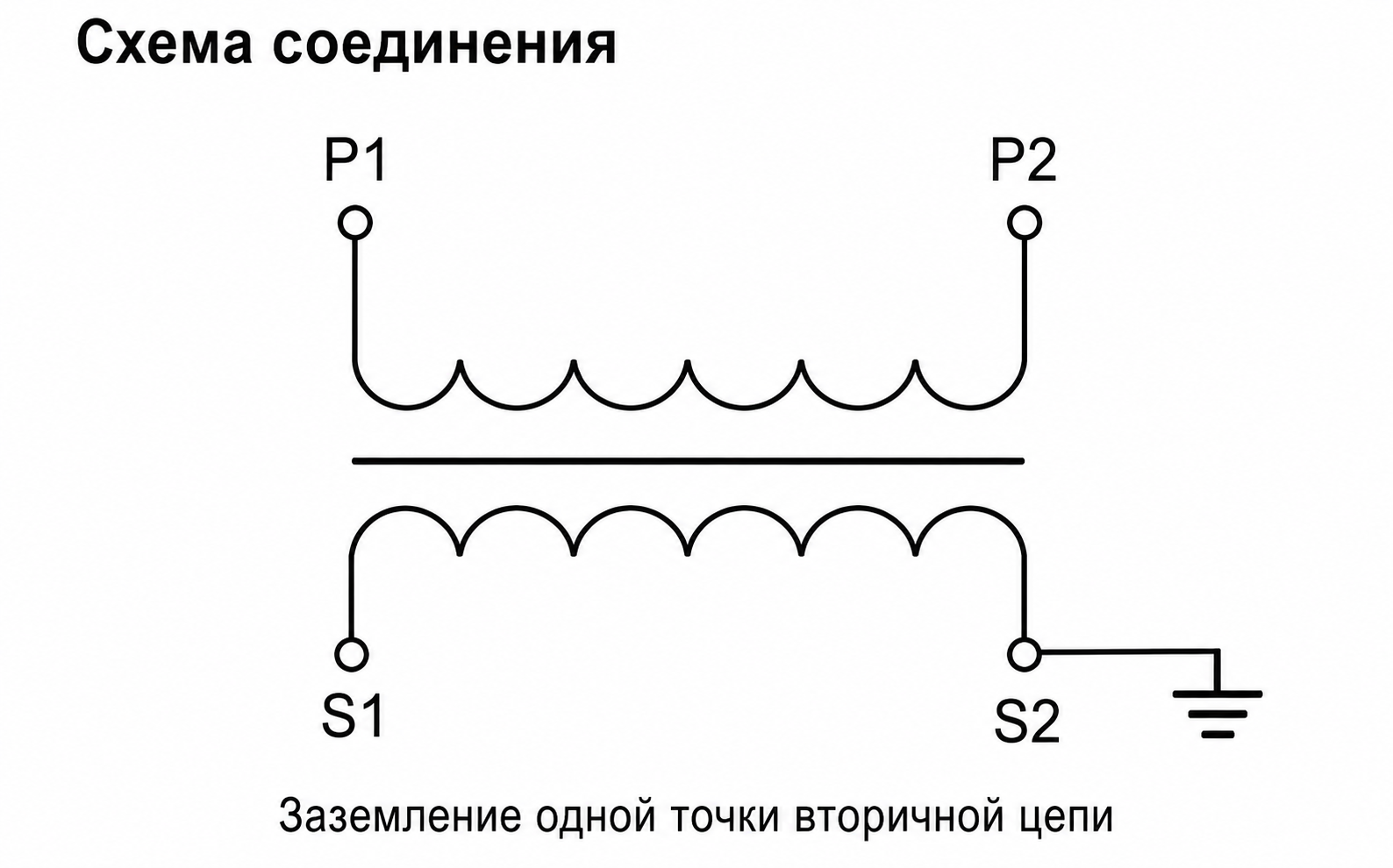

Схема подключения
Вторичные выводы расположены в клеммной коробке с нижней стороны. Маркировка клемм соответствует стандартной нотации трансформаторов тока (например, K1, K2 или S1, S2), полярность четко обозначена. Подключите вторичные цепи к соответствующим приборам учета или защиты в соответствии с заданным коэффициентом трансформации и классом точности. Все кабельные вводы в клеммную коробку должны быть герметизированы для предотвращения проникновения влаги, которая может нарушить целостность изоляции и снизить долговечность.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте COL-24 для сетей 24 кВ и COL-36 для сетей 36 кВ в зависимости от напряжения вашей системы.
- Определите вторичный ток: 5 А (стандарт) или 1 А — в зависимости от совместимости с реле/приборами учета и допустимой нагрузки кабеля.
- Выберите класс точности для учета (0.2S, 0.2, 0.5S или 0.5) в соответствии с требованиями энергоснабжающей организации и номинальной нагрузкой.
- Убедитесь в наличии характеристик, необходимых для наружной установки: масляная изоляция, наружные выводы и достаточная длина пути утечки.
- Перед заказом уточните детали монтажа: расположение отверстий в основании, тип первичных соединителей, зажим заземления и минимальный зазор между фазой и землей.
Часто задаваемые вопросы
В1: Для каких применений предназначены трансформаторы тока COL-24 и COL-36?
Эти наружные масляные трансформаторы тока предназначены для распределительных сетей среднего напряжения и используются для коммерческого учета, измерения тока и релейной защиты на фидерах, опорных пунктах учета и подстанциях.
В2: Чем наружные трансформаторы тока COL отличаются от внутренних литых моделей?
В отличие от внутренних литых трансформаторов тока, предназначенных для КРУ, устройства серии COL оснащены масляной изоляцией и усиленными наружными выводами, что делает их идеальными для открытых наружных установок.
В3: Можно ли выбрать вторичный ток 1 А вместо стандартного 5 А?
Да, хотя стандартный ток — 5 А, вариант с 1 А доступен для проектов, где требуется снижение нагрузки на вторичные цепи или специальная совместимость с реле и приборами учета.
В4: Какие классы точности рекомендуются для учета с COL-24?
Распространенные классы точности для учета: 0.2S, 0.2, 0.5S и 0.5. Выбор должен соответствовать требованиям энергосбыта, коэффициенту трансформации и номинальной нагрузке.
В5: Что необходимо проверить перед наружной установкой трансформатора тока COL?
Перед установкой проверьте отверстия для крепления основания, тип первичных соединителей, зажим заземления, клеммную коробку вторичной обмотки, метод уплотнения кабельных вводов, длину пути утечки, степень загрязнения и минимальный зазор между фазой и землей.
В6: Почему опасно оставлять вторичную цепь трансформатора тока разомкнутой?
Разомкнутая вторичная цепь при протекании первичного тока может вызвать появление опасного высокого напряжения на выводах, что грозит пробоем изоляции и созданием угрозы безопасности. Всегда замыкайте вторичную обмотку перед отключением приборов учета или реле.
В7: Какие данные необходимы при оформлении заказа на трансформатор тока COL?
Укажите модель, класс напряжения, уровень изоляции, коэффициент трансформации, вторичный ток, класс точности, нагрузку, тип соединителей, чертеж крепления, длину пути утечки, условия окружающей среды и требуемые протоколы испытаний или сертификаты.
Часто задаваемые вопросы
Q1: Что представляют собой наружные масляные трансформаторы тока COL-24 и COL-36?
Это высоковольтные измерительные устройства для сетей 24 кВ и 36 кВ. Они обеспечивают точный учет и защиту в распределительных подстанциях. Уточняйте наличие на складе у коммерческого отдела.
Q2: Можно ли устанавливать эти трансформаторы в условиях сильного морского загрязнения?
Стандартное исполнение предназначено для обычной наружной среды. Для условий с морским или промышленным загрязнением требуется отдельное подтверждение изоляции. Свяжитесь с заводом для подбора модификации.
Q3: Какой диапазон первичных токов поддерживается для трансформаторов COL-24 и COL-36?
Диапазон номинальных первичных токов составляет от 5 А до 600 А в зависимости от модели. Выбор конкретного значения зависит от расчетных нагрузок сети. Запросите опросный лист для точного подбора.
Q4: Какие международные стандарты подтверждены для наружных трансформаторов тока Daulma?
Продукция сертифицирована на соответствие стандартам IEC 61869 и GB/T 20840. Это гарантирует надежность при работе на высоте до 1000 м и частоте 50/60 Гц. Запросите копии сертификатов у отдела продаж.
Q5: Как влияет высота более 1000 метров над уровнем моря на эксплуатацию?
Стандартные условия рассчитаны на высоту до 1000 м. При установке на большей высоте требуется дополнительное подтверждение координации изоляции. Направьте технические требования для расчета индивидуального исполнения.
Q6: Какие заводские испытания проходят масляные трансформаторы перед отгрузкой заказчику?
Каждое изделие проходит стандартный комплекс приемо-сдаточных испытаний согласно IEC 61869. Точный перечень тестов и протоколы предоставляются по запросу. Уточняйте требования к испытаниям при оформлении заказа.
