Přehled

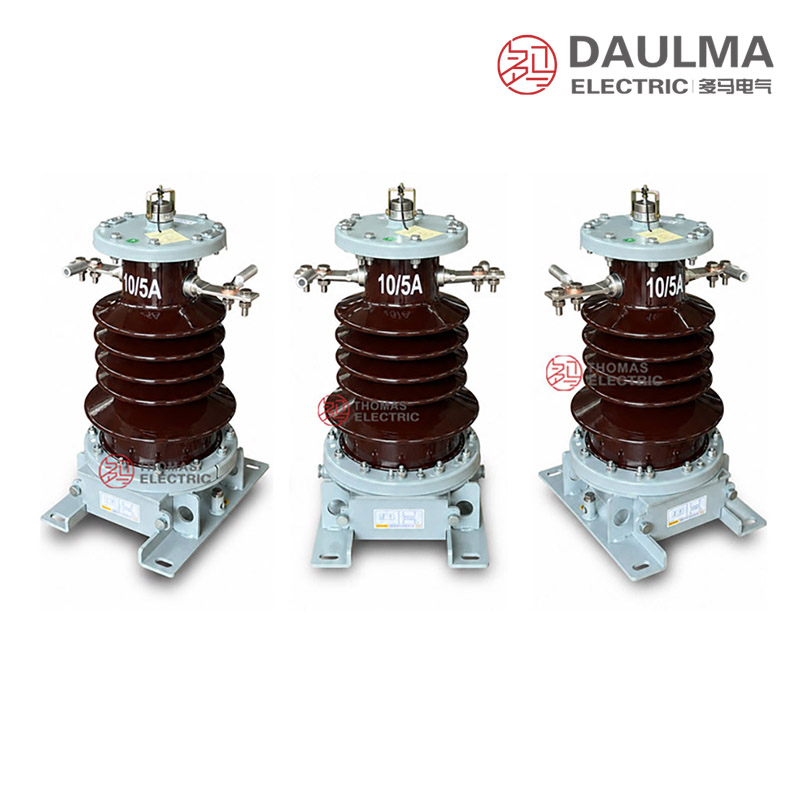

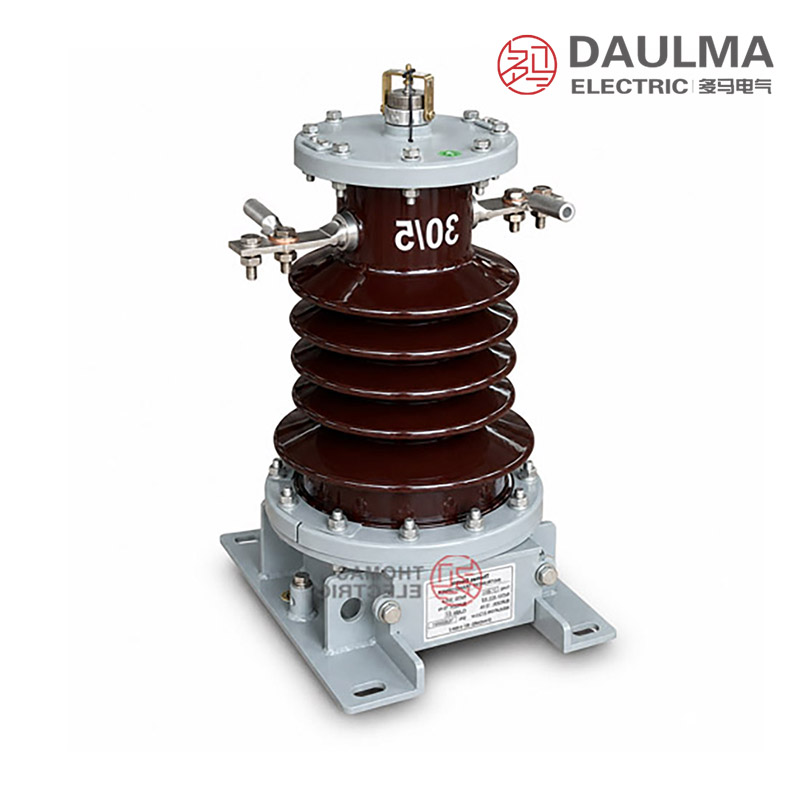

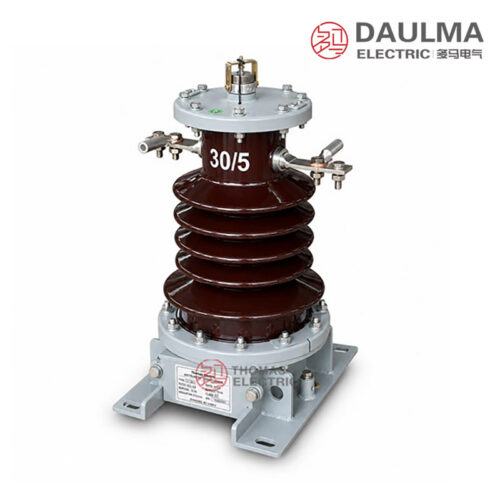

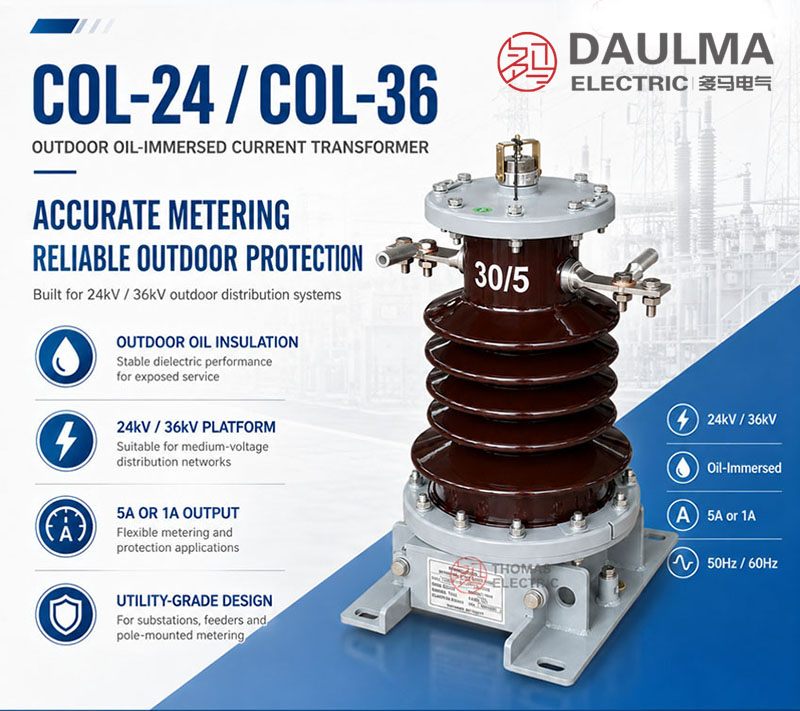

Transformátory COL-24 a COL-36 jsou venkovní olejové proudové transformátory určené pro středněnapěťové distribuční soustavy 24 kV a 36 kV. Využívají izolační systém s minerálním olejem, hermeticky uzavřený kovový základ a venkovním podmínkám přizpůsobené izolanty z porcelánu nebo kompozitu, což zajišťuje spolehlivý provoz i v náročném prostředí – vlhkost, déšť, prach či tropické podmínky.
Tyto transformátory splňují třídy přesnosti pro měření 0,2S, 0,2, 0,5S a 0,5, a jsou proto vhodné pro účelové měření, monitorování vývodů i ochranné aplikace. Standardní sekundární proud je 5 A, na požádání je k dispozici varianta s 1 A. Splňují požadavky na venkovní izolační koordinaci včetně vysoké odolnosti proti atmosférickým přepětím (např. 125 kV BIL pro COL-24) a běžně se instalují u sloupových měřicích bodů, venkovních trafostanic i průmyslových připojení do sítě.
Přehled klíčových parametrů
| Parametr | Hodnota |
|---|---|
| Napěťová třída | 24 kV / 36 kV |
| Typ izolace | Olejová |
| Jmenovitý sekundární proud | 5 A (standard), 1 A (volitelné) |
| Třídy přesnosti pro měření | 0,2S, 0,2, 0,5S, 0,5 |
| Ochranná třída | Dle dohody |
| Konfigurace převodu | Jednopoměrová |
| Odvodnost vůči atmosférickému přepětí (COL-24) | 125 kV (BIL) |
| Odvodnost vůči průmyslové frekvenci (COL-24) | 65 kV |
| Provozní prostředí | Venkovní |
| Primární připojení | NEMA pásek nebo kompresní svorka |
Konstrukce

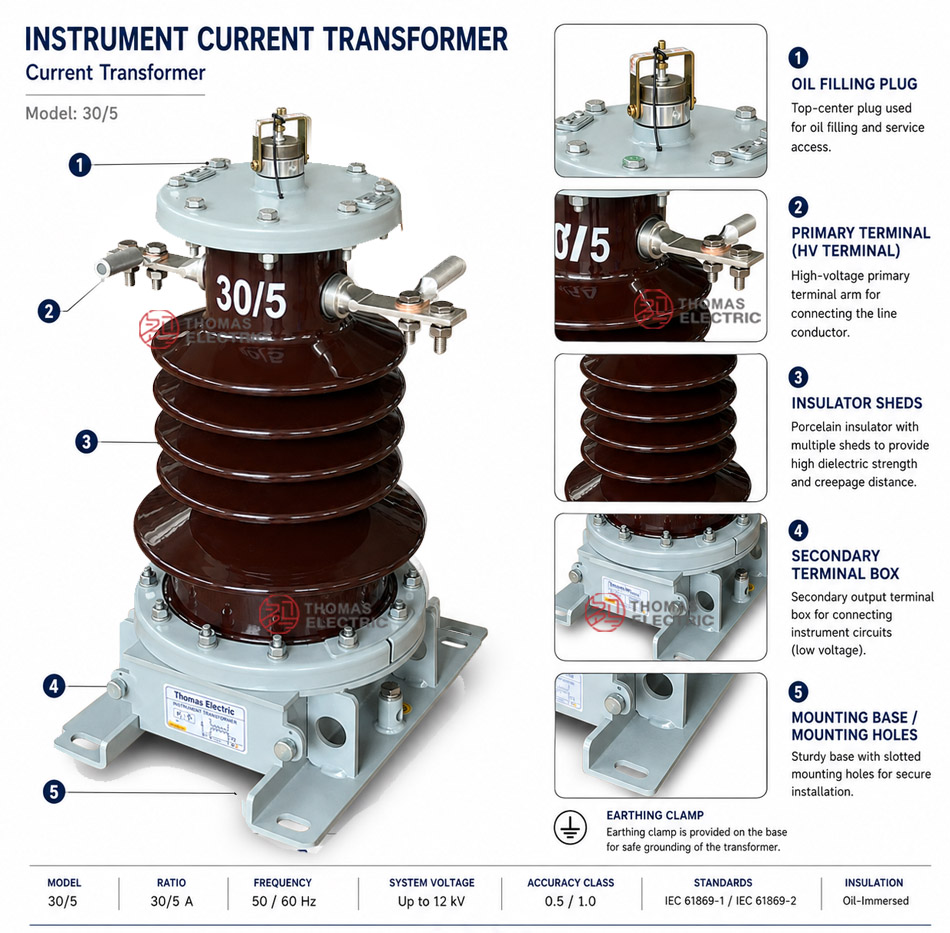

Transformátory COL-24 a COL-36 mají vzpřímený venkovní design s hermeticky uzavřeným kovovým základem a robustními primárními svorkami. Hlavní izolační těleso je vyrobeno buď z porcelánu, nebo z kompozitního materiálu, voleného pro dlouhodobou odolnost ve venkovním prostředí. Uvnitř je použit olejový izolační systém, který zvyšuje dielektrickou pevnost a zajišťuje efektivní odvod tepla při trvalém venkovním provozu. Jednotka obsahuje čtyřdírný montážní otvor a svorku pro uzemnění, což usnadňuje bezpečnou instalaci na sloupy nebo konstrukce trafostanice. Primární svorky jsou provedeny jako NEMA pásky nebo kompresní konektory, kompatibilní s nadzemními vedeními nebo sběrnicemi v trafostanici. Celá sestava je hermeticky utěsněna proti pronikání vlhkosti a zachovává izolační integritu po celou dobu životnosti.
Technické parametry
Provozní podmínky
- Místo instalace: venkovní
- Okolní teplota: -25 °C až +55 °C (referenční hodnota pro COL-24)
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Relativní vlhkost: až 100 % (dle tabulky pro venkovní provoz)
- Nadmorská výška instalace: do 1000 m za standardních provozních podmínek; pro vyšší nadmořské výšky je nutné potvrdit izolační koordinaci
- Prostředí: vhodné pro otevřené venkovní podmínky; extrémní pobřežní, průmyslově znečištěné nebo vysokohorské aplikace vyžadují samostatné potvrzení
- Omezení instalace: vyhýbejte se dlouhodobému ponoření, abnormálnímu mechanickému nárazu a korozivní chemické atmosféře nad rámec projektových limitů.
Technické parametry
Transformátory COL-24 a COL-36 jsou venkovní olejové proudové transformátory určené pro soustavy do 24 kV a 36 kV. Provozují se v rozsahu okolní teploty -25 °C až +55 °C v nadmořské výšce do 1000 m, splňují normy IEC 61869 a GB/T 20840 a podporují rozsah primárních proudů od 5 A do 600 A v závislosti na modelu a aplikaci.
| Jednopoměrový převod | ||||||
|---|---|---|---|---|---|---|
| Jmenovitý primární proud (A) |
Třídy přesnosti / Jmenovitý výkon (VA) |
Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|||
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 30 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 30 | 30 | 30 | 40 | 31,5 | 100 |
Poznámka:
Pokud požadavky uživatele přesahují výše uvedené rozsahy, budou podléhat dohodě mezi výrobcem a kupujícím.
Poznámka: Tabulka slouží pro předběžný výběr. Konečný převodový poměr, zátěž, třída přesnosti, ochranná třída, izolační úroveň, typ svorek a požadavky na zkoušky musí být potvrzeny dle štítkového údaje, schváleného výkresu a závodního zkušebního protokolu.
Instalace a zapojení

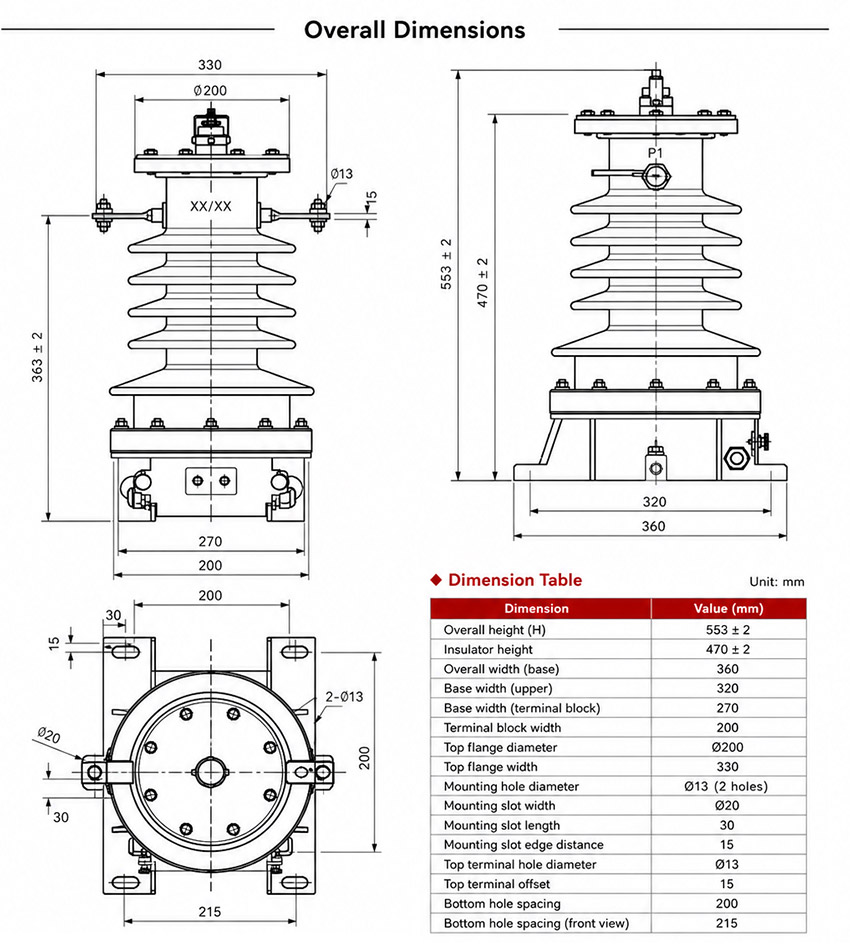

Montážní schéma
Venkovní olejové proudové transformátory COL-24 a COL-36 jsou navrženy pro svislou montáž na stabilní venkovní nosné konstrukce, jako jsou ocelové rámy, betonové základy, sloupové držáky nebo rámy trafostanic. Jednotka má čtyřdírný montážní základ (referenční rozměr 230 × 130 mm) a zahrnuje svorku pro uzemnění základny. Zajistěte, aby montážní plocha byla vodorovná a pevná, aby bylo zachováno správné zarovnání a mechanická stabilita.

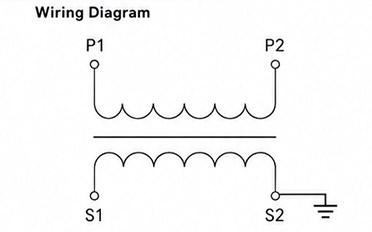

Schéma zapojení
Sekundární svorky jsou umístěny v boční krabici ve spodní části. Označení svorek obvykle odpovídá standardní notaci proudových transformátorů (např. K1, K2 nebo S1, S2), s jasně vyznačenou polaritou. Sekundární vedení připojte k odpovídajícím měřicím nebo ochranným zařízením dle stanoveného převodového poměru a třídy přesnosti. Všechny vstupy kabelů do svorkovnice důkladně utěsněte, aby nedošlo k pronikání vlhkosti, která by mohla ohrozit izolační integritu a dlouhodobou spolehlivost.
Výběr a časté otázky
Návod pro výběr
- Vyberte model COL-24 pro soustavy 24 kV a COL-36 pro soustavy 36 kV dle jmenovitého napětí vaší sítě.
- Zvolte sekundární proud 5 A (standard) nebo 1 A podle kompatibility s relé/měřidly a požadavků na zátěž kabeláže.
- Určete třídu přesnosti pro měření (0,2S, 0,2, 0,5S nebo 0,5) dle požadavků distribuční soustavy a jmenovité zátěže.
- Ověřte specifické venkovní vlastnosti: olejovou izolaci, konstrukci svorek pro venkovní použití a dostatečnou povrchovou dráhu pro otevřené instalace.
- Před objednáním potvrďte detaily montáže: rozměry děr v základně, typ primárního konektoru, svorku pro uzemnění a minimální vzdálenost fáze od země.
Často kladené otázky
Otázka 1: Pro jaké aplikace jsou určeny proudové transformátory COL-24 a COL-36?
Tyto venkovní olejové proudové transformátory jsou určeny pro středněnapěťové distribuční sítě a slouží k měření proudu, účelovému měření i ochraně vývodů, sloupových rozvoden a trafostanic.
Otázka 2: Čím se liší venkovní CT řady COL od vnitřních litinových modelů?
Na rozdíl od vnitřních litinových CT určených pro rozváděče mají jednotky COL olejový izolační systém a odolné svorky pro venkovní použití, což je činí ideálními pro otevřené venkovní instalace.
Otázka 3: Lze objednat sekundární výstup 1 A místo standardních 5 A?
Ano, i když standardem je 5 A, je možné dodat variantu s 1 A pro projekty vyžadující nižší zátěž sekundární kabeláže nebo specifickou kompatibilitu s relé a měřidly.
Otázka 4: Které třídy přesnosti se doporučují pro měření s COL-24?
Běžné třídy přesnosti pro měření zahrnují 0,2S, 0,2, 0,5S a 0,5. Výběr by měl odpovídat požadavkům distribuční soustavy, převodovému poměru a jmenovité zátěži.
Otázka 5: Co je třeba ověřit před venkovní instalací CT řady COL?
Před instalací zkontrolujte montážní otvory v základně, typ primárního konektoru, svorku pro uzemnění, krabicí sekundárních svorek, způsob utěsnění kabelů, povrchovou dráhu, stupeň znečištění a minimální vzdálenost fáze od země.
Otázka 6: Proč je nebezpečné nechat sekundární obvod CT otevřený?
Otevřený sekundární obvod při průtoku primárního proudu může generovat nebezpečně vysoké napětí na svorkách, což hrozí poškozením izolace a bezpečnostním rizikem. Sekundární obvod je vždy nutno zkratovat schváleným zařízením před odpojením měřidel nebo relé.
Otázka 7: Jaké údaje jsou potřeba při objednávce CT řady COL?
Uveďte model, napěťovou třídu, izolační úroveň, převodový poměr, sekundární proud, třídu přesnosti, zátěž, typ svorek, montážní výkres, povrchovou dráhu, provozní podmínky a požadované zkušební protokoly či certifikáty.
Často kladené otázky
Q1: Lze proudové transformátory COL instalovat v nadmořské výšce nad 1000 metrů?
Standardní provedení je určeno do 1000 m. Pro vyšší nadmořské výšky nebo extrémní pobřežní prostředí je nutné individuální potvrzení izolační koordinace. Kontaktujte nás pro technickou konzultaci.
Q2: Jaký je krátkodobý tepelný proud pro modely COL-24 a COL-36?
Hodnota krátkodobého tepelného proudu závisí na konkrétním modelu a jmenovitém primárním proudu. Přesné parametry pro vaši aplikaci vám sdělíme na základě projektové specifikace.
Q3: Které mezinárodní normy splňují venkovní olejové transformátory řady COL?
Transformátory splňují mezinárodní normy IEC 61869 a GB/T 20840. Certifikaci a shodu s lokálními předpisy potvrzujeme před dodávkou.
Q4: Jaké jsou limity jmenovitého primárního proudu pro tyto modely?
Rozsah primárních proudů je od 5 A do 600 A. Přesný převod a třídu přesnosti vybíráme dle vašeho zadání.
Q5: Jsou tyto transformátory vhodné pro znečištěné průmyslové prostředí?
Jsou určeny pro standardní venkovní podmínky do 24 kV a 36 kV. Pro průmyslově znečištěné prostředí vyžadujeme samostatné potvrzení vhodnosti.
Q6: Lze u těchto transformátorů měnit třídu přesnosti a jmenovitý výkon?
Ano, třídy přesnosti a výkon lze upravit dle požadavků měření nebo ochrany. Parametry finalizujeme během výroby na míru.
