Descripción general
Los COL-24 y COL-36 son transformadores de corriente al aire libre con aislamiento en aceite, diseñados para sistemas de distribución de media tensión de 24 kV y 36 kV. Cuentan con un sistema de aislamiento en aceite, una base metálica sellada y un cuerpo aislante de porcelana o compuesto apto para exteriores, lo que garantiza un rendimiento fiable en ambientes expuestos, incluyendo humedad, lluvia, polvo y condiciones tropicales.
Estos transformadores admiten clases de precisión para medición de 0,2S, 0,2, 0,5S y 0,5, lo que los hace adecuados para aplicaciones de facturación, monitoreo de alimentadores y protección mediante relés. La salida secundaria estándar es de 5 A, con opción de 1 A bajo solicitud. Cumplen con los requisitos normativos de coordinación del aislamiento para exteriores, incluida una elevada resistencia a impulsos (por ejemplo, 125 kV BIL para el COL-24), y se instalan comúnmente en puntos de medición montados en postes, subestaciones exteriores y conexiones industriales a la red.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 24 kV / 36 kV |
| Tipo de aislamiento | Inmersión en aceite |
| Corriente secundaria nominal | 5 A (estándar), 1 A (opcional) |
| Clases de precisión para medición | 0,2S, 0,2, 0,5S, 0,5 |
| Clase de protección | Según acuerdo |
| Configuración de relación | Relación única |
| Tensión soportada a impulso (COL-24) | 125 kV (BIL) |
| Tensión soportada a frecuencia industrial (COL-24) | 65 kV |
| Ambiente de instalación | Exterior |
| Conexión primaria | Pletina NEMA o terminal de compresión |
Construcción

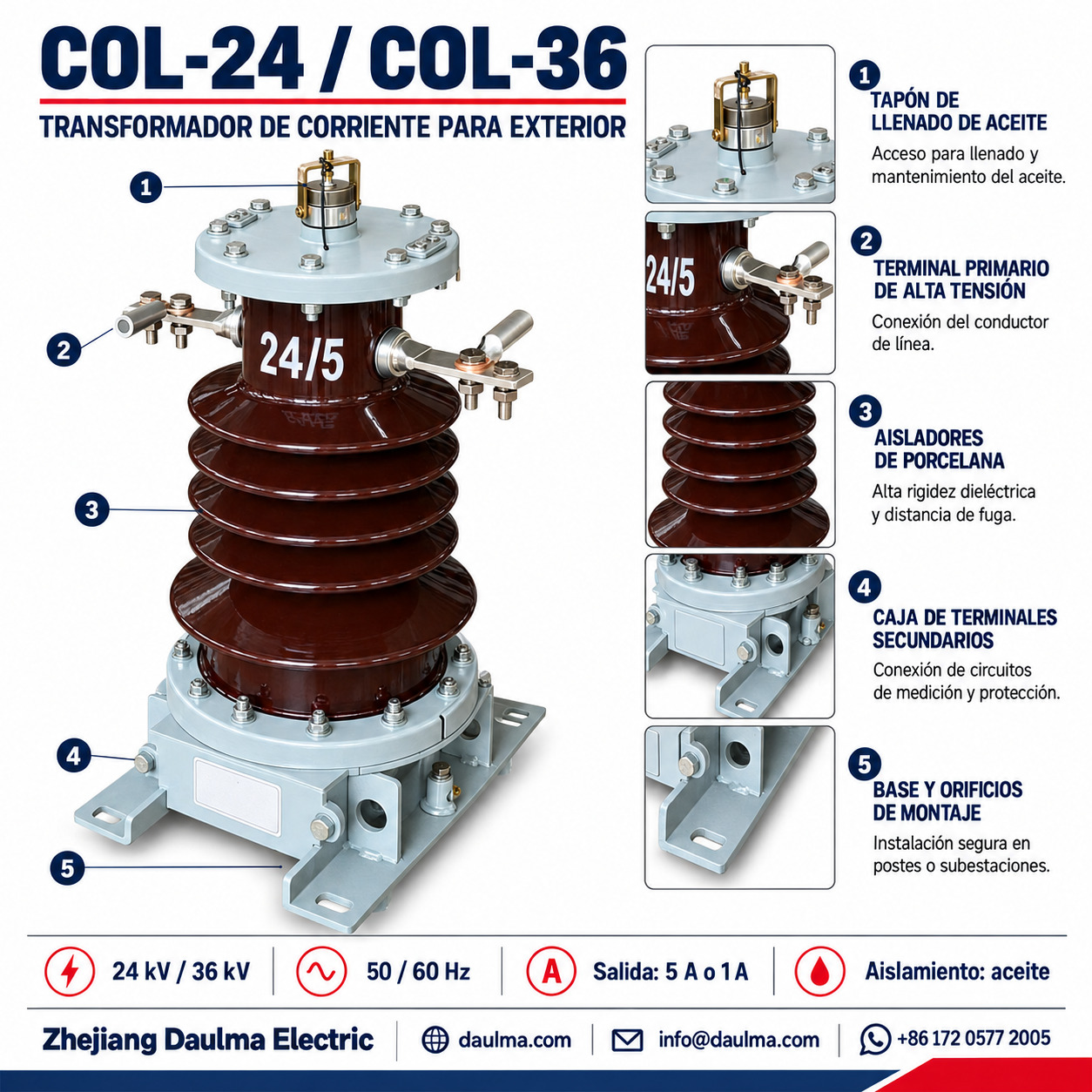

Los COL-24 y COL-36 presentan un diseño vertical para exteriores con una base metálica sellada y conectores robustos en el lado primario. El cuerpo aislante principal está fabricado en porcelana o material compuesto, seleccionado para servicio prolongado en exteriores. Internamente, el transformador utiliza un sistema de aislamiento en aceite que mejora la rigidez dieléctrica y proporciona una disipación térmica eficaz en condiciones continuas de operación exterior. La unidad incluye un patrón de montaje de cuatro orificios y una abrazadera de puesta a tierra para facilitar una instalación segura en postes o estructuras de subestación. Los terminales primarios están configurados como pletinas NEMA o conectores de compresión, compatibles con conductores aéreos o barras colectoras de subestación. Todo el conjunto está herméticamente sellado para evitar la entrada de humedad y mantener la integridad del aislamiento a lo largo del tiempo.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: exterior
- Temperatura ambiente: -25 °C a +55 °C (referencia para COL-24)
- Frecuencia nominal: 50 Hz o 60 Hz
- Humedad relativa: hasta 100 % (según tabla de servicio exterior)
- Altitud de instalación: hasta 1000 m en condiciones normales; altitudes superiores requieren confirmación de coordinación del aislamiento
- Ambiente: apto para condiciones exteriores expuestas; aplicaciones costeras severas, industriales con alta contaminación o de gran altitud deben confirmarse por separado
- Restricciones de instalación: debe evitarse la inmersión prolongada, impactos mecánicos anormales y atmósferas químicas corrosivas más allá de los límites del diseño del proyecto.
Parámetros técnicos
Los COL-24 y COL-36 son transformadores de corriente al aire libre con aislamiento en aceite, diseñados para sistemas de hasta 24 kV y 36 kV respectivamente. Operan en un rango de temperatura ambiente de -25 °C a +55 °C y altitudes hasta 1000 m, cumplen con las normas IEC 61869 y GB/T 20840, y admiten rangos de corriente primaria desde 5 A hasta 600 A según modelo y aplicación.
| Relación única de corriente | ||||||
|---|---|---|---|---|---|---|
| Corriente primaria nominal (A) |
Clases de precisión / Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|||
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 30 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 30 | 30 | 30 | 40 | 31,5 | 100 |
Nota:
Si los datos del usuario exceden los alcances mencionados anteriormente, podrán ser objeto de acuerdo entre fabricante y comprador.
Nota: La tabla es orientativa para selección preliminar. La relación de transformación final, carga nominal, clase de precisión, clase de protección, nivel de aislamiento, tipo de conector y requisitos de ensayo deberán confirmarse según placa de características, planos aprobados e informe de ensayos de fábrica.
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente al aire libre COL-24 y COL-36 con aislamiento en aceite están diseñados para montaje vertical sobre soportes estables en exteriores, tales como estructuras de acero, cimentaciones de hormigón, ménsulas montadas en postes o marcos de subestación. La unidad presenta un patrón de montaje en la base de cuatro orificios (referencia 230 × 130 mm) e incluye una abrazadera de puesta a tierra en la base. Asegúrese de que la superficie de instalación sea nivelada y firme para mantener la alineación correcta y la estabilidad mecánica.
Diagrama de conexión
Los bornes secundarios se ubican en una caja de terminales situada en la parte inferior. Las marcas de los terminales siguen habitualmente la notación estándar de TC (por ejemplo, K1, K2 o S1, S2), indicándose claramente la polaridad. Conecte el cableado secundario a los dispositivos de medición o protección compatibles según la relación de transformación y clase de precisión especificadas. Selle todas las entradas de cables en la caja de terminales para evitar la entrada de humedad, que podría comprometer la integridad del aislamiento y la fiabilidad a largo plazo.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el COL-24 para sistemas de 24 kV y el COL-36 para sistemas de 36 kV según la tensión de su sistema.
- Elija entre corriente secundaria de 5 A (estándar) o 1 A según la compatibilidad con relés/metrólogos y los requisitos de carga del cableado.
- Seleccione las clases de precisión para medición, como 0,2S, 0,2, 0,5S o 0,5, de acuerdo con las especificaciones de la compañía eléctrica y la carga nominal.
- Verifique características específicas para exteriores, como aislamiento en aceite, diseño de terminales apto para exteriores y distancia de fuga adecuada para instalaciones expuestas.
- Confirme los detalles de montaje, incluyendo el patrón de orificios de la base, tipo de conector primario, abrazadera de puesta a tierra y distancias mínimas fase-tierra antes de realizar el pedido.
Preguntas Frecuentes
Q1: ¿Para qué sirven los transformadores de corriente COL-24 y COL-36?
Son equipos al aire libre para sistemas de 24 kV y 36 kV. Están diseñados con aislamiento en aceite para medición y protección. Consulte al fabricante para aplicaciones específicas.
Q2: ¿Cómo afectan las condiciones costeras a estos transformadores?
Requieren confirmación técnica previa para entornos costeros severos o alta contaminación. El diseño estándar soporta hasta 100 % de humedad relativa en exteriores.
Q3: ¿Cuáles son los rangos de corriente primaria disponibles?
Admiten corrientes primarias desde 5 A hasta 600 A según el modelo. Cumplen con las normas IEC 61869 y GB/T 20840 para medición y protección.
Q4: ¿Pueden instalarse estos equipos a más de 1000 metros de altitud?
Sí, pero requiere confirmación de la coordinación del aislamiento. La altitud estándar máxima es de 1000 m. Solicite un diseño adaptado a fábrica para mayores elevaciones.
Q5: ¿Están certificados bajo normas internacionales estos transformadores?
Sí, cumplen con los estándares IEC 61869 y GB/T 20840. Los certificados de tipo y pruebas de fábrica se entregan junto con el equipo.
Q6: ¿Qué nivel de personalización ofrecen para proyectos especiales?
La personalización de relaciones y bornes está sujeta a confirmación de fábrica. Los modelos base cubren rangos de 5 A a 600 A. Envíe sus especificaciones técnicas para cotización.
