نظرة عامة

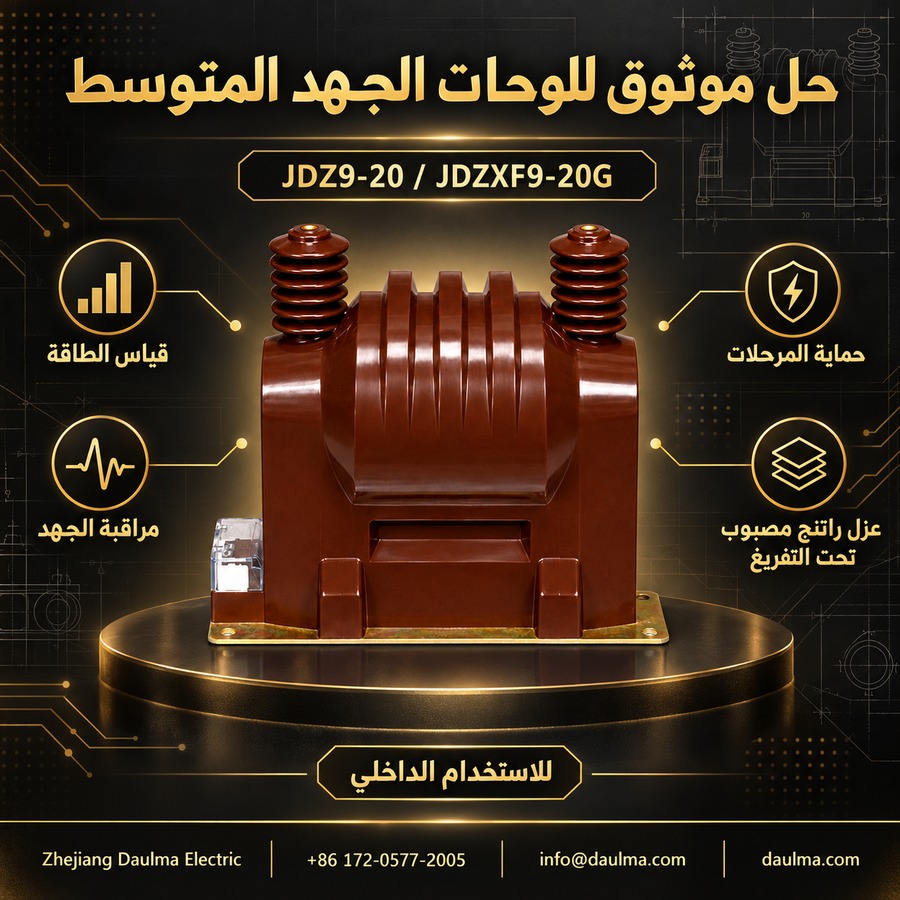

محولات الجهد JDZ9-20 وJDZXF-20 وJDZX-20 هي محولات جهد داخلية من فئة 20 كيلوفولت معزولة بالراتنج الإيبوكسي، ومصممة لقياس الجهد بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة التيار المتردد ذات الجهد المتوسط. وتعمل وفق مبدأ الحث الكهرومغناطيسي، لتوفير إشارات جهد ثانوية معزولة كهربائيًا (galvanically isolated) تتناسب مع الجهد الأساسي، مما يتيح واجهة آمنة مع العدادات والمرحلات وأجهزة المراقبة.

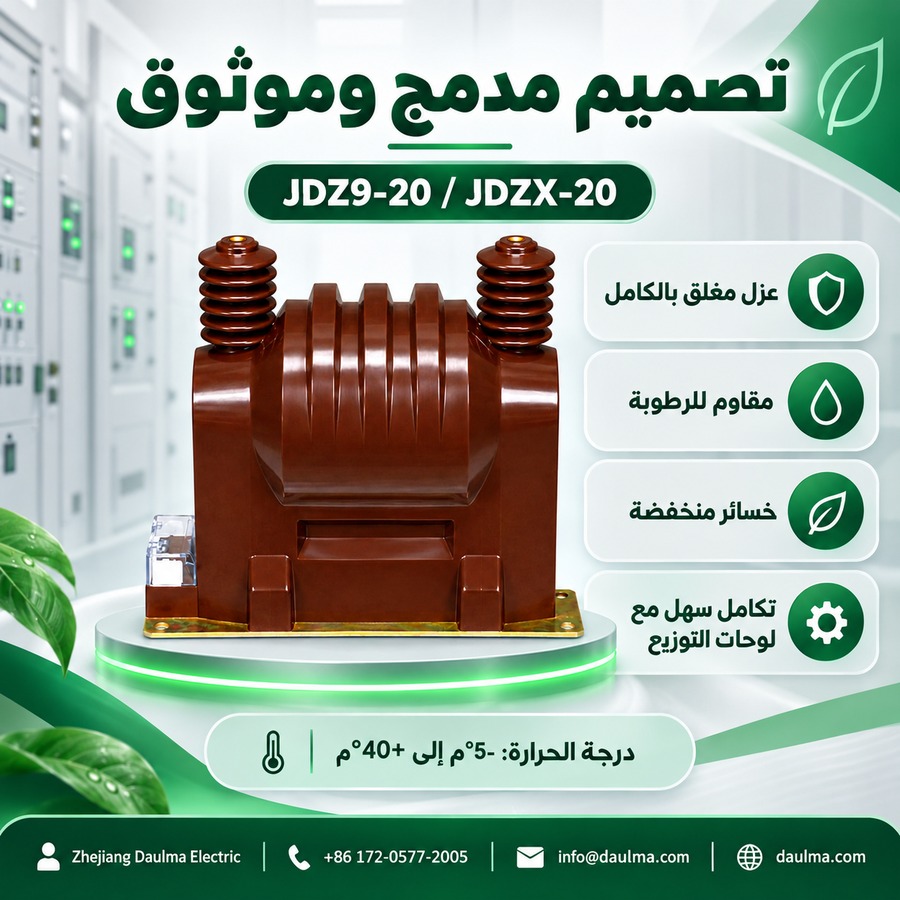

يتميز هذا المحول أحادي الطور، المعزول بالراتنج المصبوب، بتصميم داعم مدمج مثالي للتثبيت في لوحات التوزيع الداخلية. ويضمن البناء المغلق تمامًا من الراتنج الإيبوكسي سلامة عزل عالية، ومقاومة للرطوبة، وموثوقية طويلة الأمد في ظروف التشغيل العادية.
لمحة عن المواصفات الرئيسية

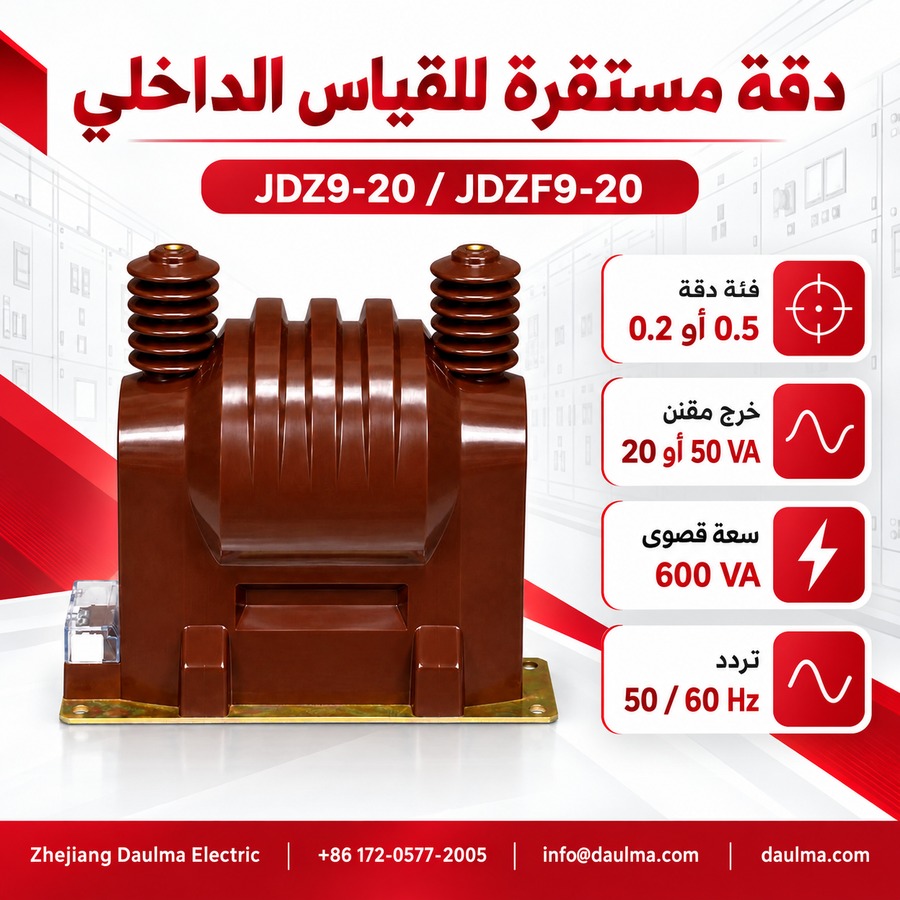

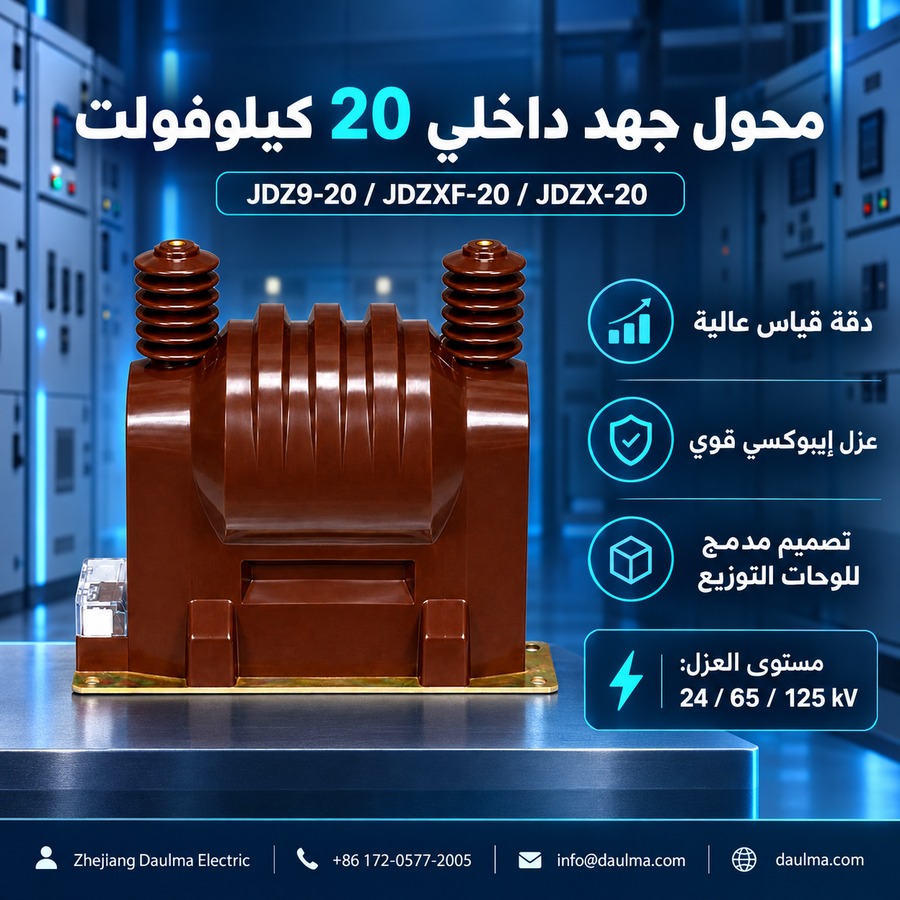

| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 20 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز (60 هرتز اختياري) |
| جهد الابتدائي المقنن | 20 كيلوفولت (بين الطورين) |
| جهد الثانوي المقنن | 100 فولت أو 100/√3 فولت أو 100/3 فولت |
| فئات الدقة | 0.2 أو 0.5 (للقياس) |
| الحمل المقنن | 20 فولت أمبير أو 50 فولت أمبير (لكل لف) |
| معامل قدرة الحمل | cos φ = 0.8 (متأخر) |
| أقصى سعة خرج | 600 فولت أمبير |
| مستوى العزل (Um/ACSD/LI) | 24/65/125 كيلوفولت |
| المعايير المطبقة | IEC 61869-3، GB/T 20840.3 |

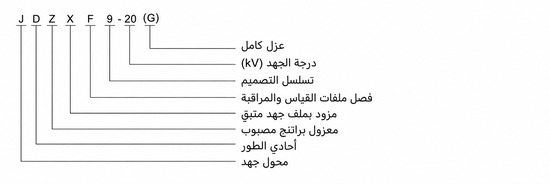

ترميز الموديل
- J: محول جهد (VT)
- D: تصميم أحادي الطور
- Z: معزول بالراتنج المصبوب (إيبوكسي)، هيكل مغلق بالكامل
- 9: رمز التصميم (المنصة/الإصدار)
- 20: فئة الجهد (كيلوفولت)
البناء
يتميز محول الجهد JDZ9-20 وJDZXF-20 وJDZX-20 بهيكل داعم (عمودي) مع عزل من راتنج الإيبوكسي المصبوب تحت فراغ، مما يوفر أداءً كهربائيًا وميكانيكيًا وبيئيًا ممتازًا. ويقضي التصميم المغلق تمامًا على مخاطر التلوث ويضمن ثبات الخصائص العازلة مع مرور الوقت. وتتكوّن القلب المغناطيسي من صفائح سيليكون فولاذية عالية الجودة، مما يقلل الفقد مع الحفاظ على الدقة تحت ظروف الحمل المقننة.
تُدمج لفات الابتدائي والثانوي داخل مصفوفة الإيبوكسي الصلبة، مما يضمن عزلًا كاملاً ومقاومة للرطوبة والتدهور الحراري والتتبع الكهربائي. ويسمح التكوين الرأسي المدمج بالتكامل السهل مع لوحات التوزيع الداخلية القياسية بجهد 20 كيلوفولت، مع توفير مسافات التسرب والتفريغ الكافية وفق متطلبات IEC.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- الرطوبة النسبية: ≤ 95% (بدون تكاثف عند +20°م)
- درجة التلوث: الفئة الثانية وفق IEC 60664-1
- وضع التركيب: عمودي، مع وجود طرفي الابتدائي في الأعلى
- القيود البيئية: بدون غازات مسببة للتآكل، أو وسائط متفجرة، أو اهتزاز شديد، أو صدمات ميكانيكية
البيانات الفنية
| الموديل | تصنيف جهد الابتدائي | تكوين الثانوي | التطبيق |
|---|---|---|---|
| JDZ9-20 | 20 كيلوفولت(بين الطورين) | لف ثانوي واحد:100 فولت أو 100/√3/100/3 فولت | القياس أو الحماية الأساسية(أنظمة ذات نقطة محايدة معزولة) |
| JDZF9-20 | 20 كيلوفولت(بين الطورين) | لفات ثانوية مزدوجة: 100/100 فولت | القياس والحماية المستقلة(أنظمة ذات نقطة محايدة معزولة) |
| JDZX9-20G | 20/√3 كيلوفولت(بين الطور والأرض) | لف ثانوي واحد + لف جهد باقٍ: 100/√3 فولت + 100/3 فولت | القياس/الحماية + كشف عطل الأرض(أنظمة ذات نقطة محايدة مؤرضة) |
| JDZXF9-20G | 20/√3 كيلوفولت(بين الطور والأرض) | لفات ثانوية مزدوجة + لف جهد باقٍ: 100/√3 فولت + 100/√3 فولت + 100/3 فولت | القياس/الحماية المستقلة + كشف عطل الأرض(أنظمة ذات نقطة محايدة مؤرضة) |
التركيب والتوصيلات
مخطط التركيب
يجب تركيب محول JDZ9-20 بشكل عمودي على قاعدة لوحة التوزيع باستخدام ثقوب التثبيت المتوفرة. يُوصَل الطرف الابتدائي A بموصل الطور؛ والطرف X هو العائد. توفر طرفي الثانوي a/x خرجًا قياسيًا إلى الحمل المتصل. تأكد من المسافات الدنيا وفق IEC 60071-1 ووفّر تهوية لتشتيت الحرارة.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 410 |
| عرض القاعدة | 180 |
| عمق القاعدة | 180 |
| نمط ثقوب التثبيت | 140 × 140 مم |
| ارتفاع طرف الابتدائي | 380 |
| قطر ثقوب التثبيت Φ | 12 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- استخدم محول JDZ9-20 فقط في أنظمة 20 كيلوفولت ذات النقطة المحايدة المعزولة (غير المؤرضة) مع توصيل ابتدائي بين الطورين.
- اختر فئة الدقة 0.2 للقياسات المتعلقة بالفوترة؛ و0.5 للتطبيقات العامة للمراقبة أو الحماية.
- حدّد جهد الثانوي (100 فولت، 100/√3 فولت، أو 100/3 فولت) بناءً على متطلبات المعدات المتصلة.
- احسب الحمل الكلي (فولت أمبير) بما في ذلك العدادات والمرحلات وفقدان الأسلاك؛ وتأكد من أنه لا يتجاوز القدرة الخارجة المقننة.
- تحقق من توافق الظروف المحيطة (درجة الحرارة، الرطوبة، الارتفاع) مع حدود الخدمة قبل التركيب.
- لأنظمة ثلاثية الأطوار، اطلب ثلاث وحدات أحادية الطور؛ ولا يدعم محول JDZ9-20 كشف الجهد الباقِي.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول الجهد JDZ9-20 في أنظمة النقطة المحايدة المؤرضة؟
لا، هذا الموديل مخصص للأنظمة ذات النقطة المحايدة المعزولة. لأنظمة النقطة المحايدة المؤرضة، يُنصح باختيار موديل JDZX9-20G أو JDZXF9-20G. يرجى تحديد نوع النظام عند الطلب.
Q2: ما هي قيود الارتفاع ودرجة الحرارة لتركيب محول الجهد الراتنجي؟
يُشغّل المحول داخلياً بارتفاع لا يتجاوز 1000 متر ودرجة حرارة محيطة بين -5°م و+40°م. يجب تجنب البيئات ذات الغازات المسببة للتآكل أو الاهتزاز الشديد. تواصل معنا لتأكيد الملاءمة لبيئات أقسى.
Q3: هل يتوفر لف جهد باقٍ في موديل JDZ9-20 لكشف أعطال الأرض؟
لا، موديل JDZ9-20 يحتوي على لف ثانوي واحد فقط للقياس أو الحماية الأساسية. لكشف أعطال الأرض، يجب طلب موديل JDZX9-20G الذي يتضمن لف الجهد الباقي. يرجى مراجعة المواصفات الفنية قبل التأكيد.
Q4: كيف أختار التكوين الثانوي المناسب لتطبيقات القياس والحماية المستقلة؟
اختر موديل JDZF9-20 الذي يوفر لفات ثانوية مزدوجة (100/100 فولت) لفصل دوائر القياس عن الحماية. هذا يضمن دقة مستقلة لكل دائرة في أنظمة النقطة المحايدة المعزولة. حدد متطلبات الحمل عند الطلب.
Q5: ما هي اختبارات المصنع المعتمدة قبل شحن محولات الجهد الداخلية؟
تخضع المحولات لاختبارات جودة صارمة قبل الشحن لضمان المطابقة للمعايير الفنية. تفاصيل اختبارات المصنع وشهادات المعايرة تخضع للتأكيد بناءً على متطلبات المشروع. يرجى التواصل معنا للحصول على وثائق الاختبار المحددة.
Q6: هل تُصنف هذه المحولات كمحولات جهد داخلية راتنجية للاستخدام في لوحات التوزيع؟
نعم، تُصنف ضمن محولات الجهد الداخلية الراتنجية المصممة للتركيب في لوحات التوزيع ذات الجهد 20 كيلوفولت. تُستخدم بشكل أساسي في أنظمة النقطة المحايدة المعزولة والمؤرضة حسب الموديل. تواصل معنا لمزيد من التفاصيل.
