Descripción general

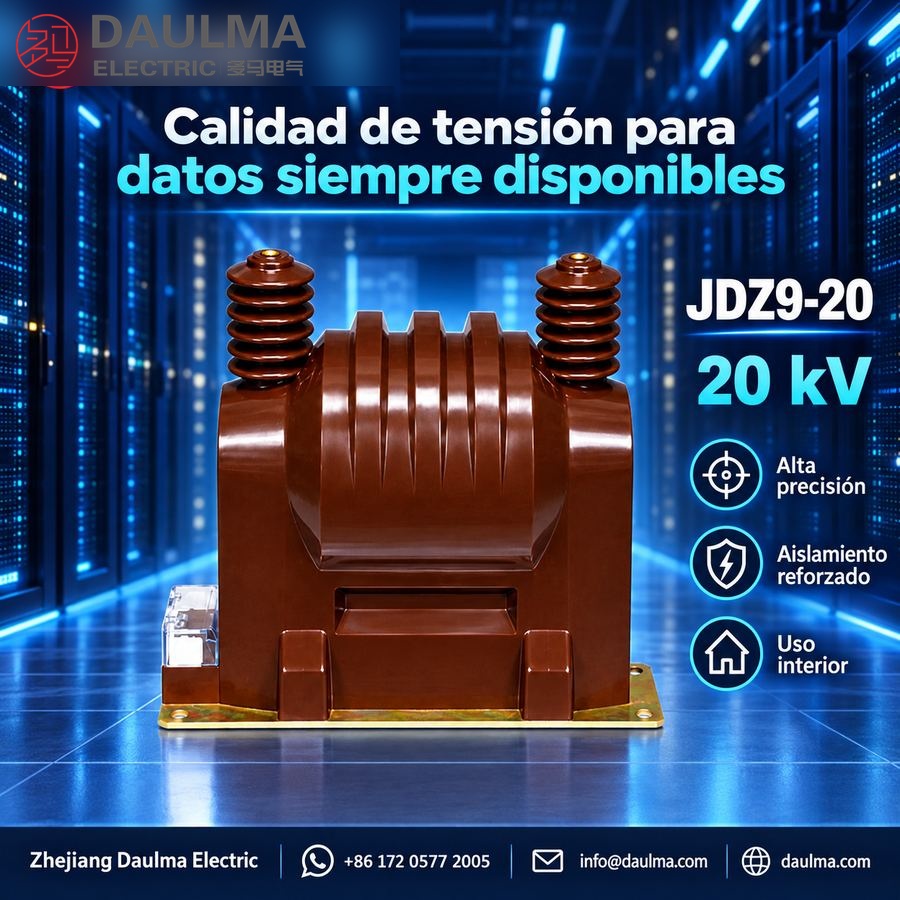

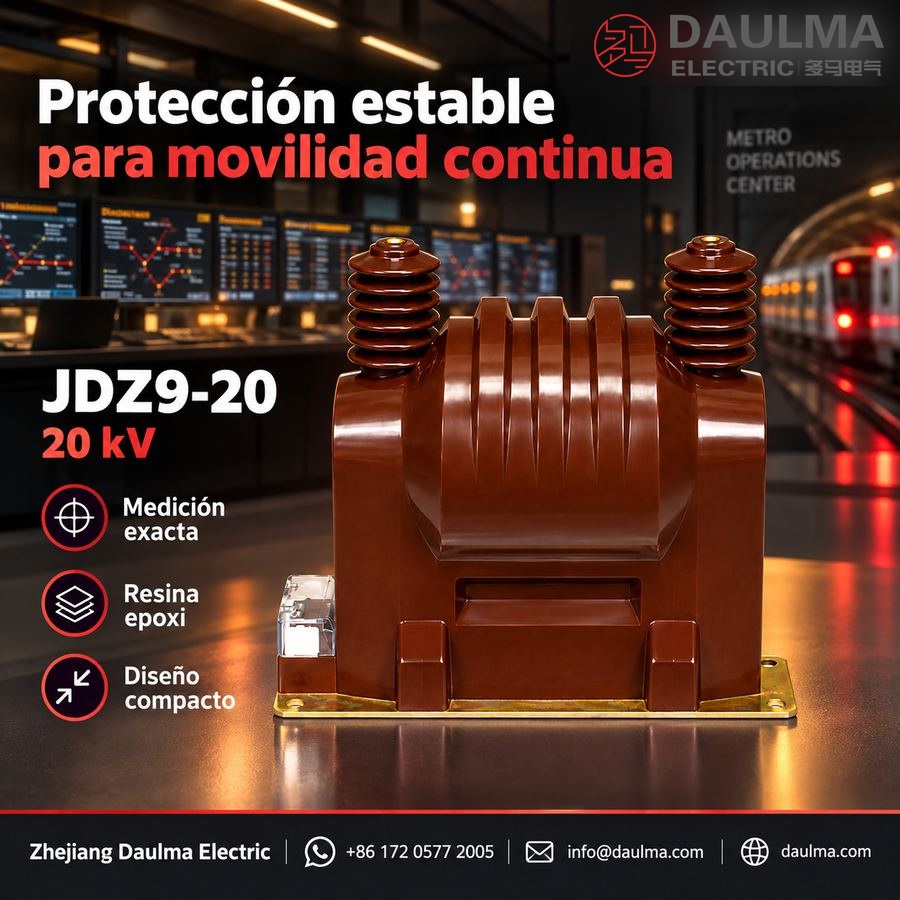

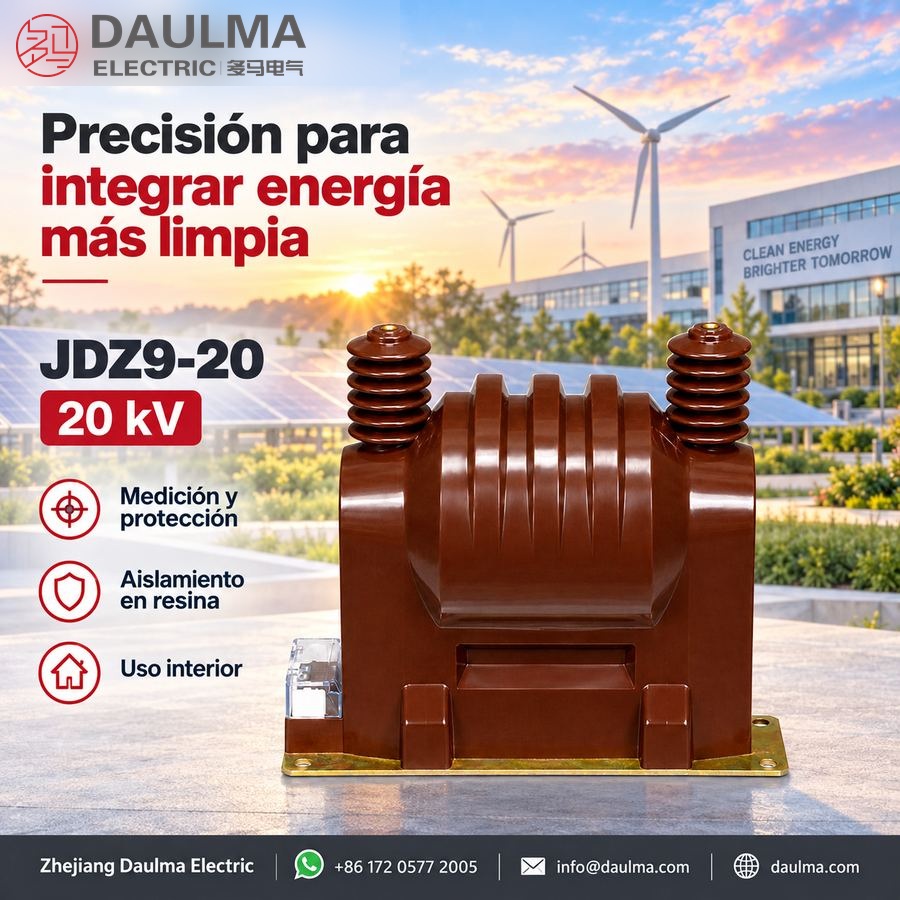

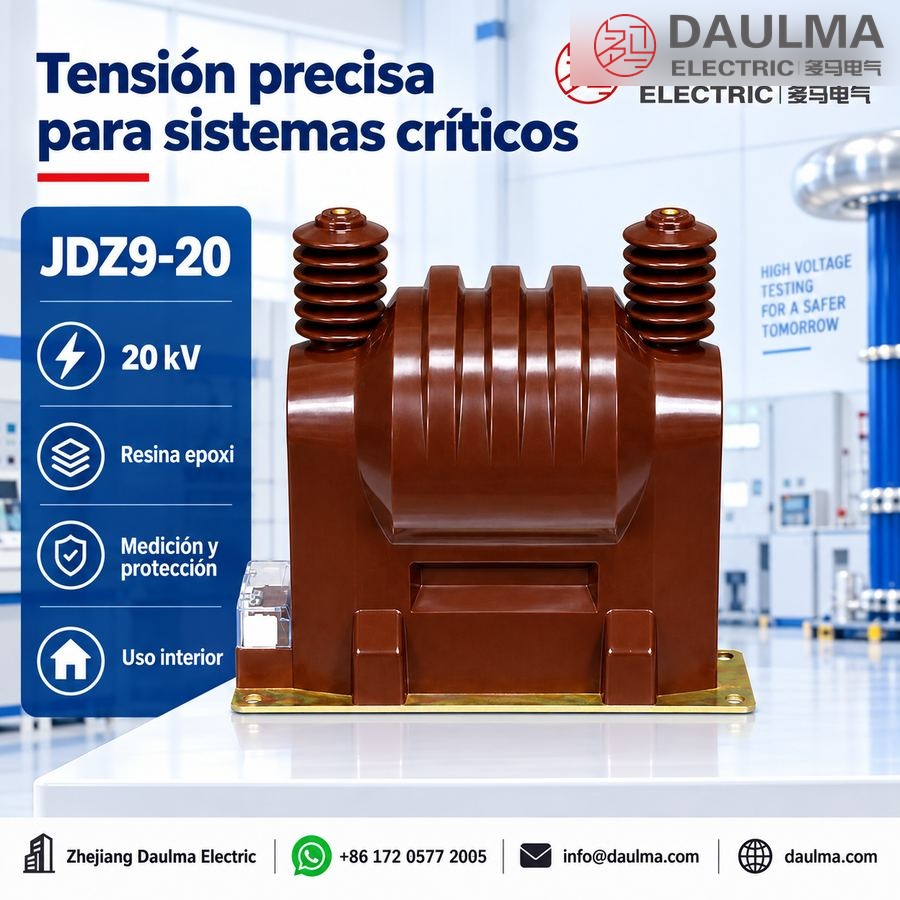

Los modelos JDZ9-20, JDZXF-20 y JDZX-20 son transformadores de tensión (TT) de interior de clase 20 kV, aislados con resina epoxi, diseñados para medición precisa de tensión, facturación energética y protección por relés en sistemas de corriente alterna de media tensión. Operan según el principio de inducción electromagnética y entregan señales secundarias de tensión aisladas galvánicamente, proporcionales a la tensión primaria, permitiendo una interfaz segura con equipos de medida, relés y sistemas de monitorización.
Este TT monofásico, con aislamiento en resina fundida, presenta un diseño compacto tipo soporte, ideal para instalación en celdas de media tensión de interior. Su construcción totalmente encapsulada en resina epoxi garantiza alta integridad dieléctrica, resistencia a la humedad y fiabilidad a largo plazo bajo condiciones normales de servicio.
Resumen de características eléctricas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 20 kV (interior) |
| Frecuencia nominal | 50 Hz (60 Hz opcional) |
| Tensión primaria nominal | 20 kV (fase-fase) |
| Tensión secundaria nominal | 100 V o 100/√3 V o 100/3 V |
| Clases de precisión | 0,2 o 0,5 (medición) |
| Carga nominal | 20 VA o 50 VA (por devanado) |
| Factor de potencia de la carga | cos φ = 0,8 (inductivo) |
| Capacidad máxima de salida | 600 VA |
| Nivel de aislamiento (Um/ACSD/LI) | 24/65/125 kV |
| Normas aplicables | IEC 61869-3, GB/T 20840.3 |
Designación del modelo
- J: Transformador de tensión (TT)
- D: Diseño monofásico
- Z: Aislamiento en resina fundida (epoxi), estructura totalmente encapsulada
- 9: Código de diseño (plataforma/iteración)
- 20: Clase de tensión (kV)
Construcción
El JDZ9-20, JDZXF-20 y JDZX-20 presentan una estructura tipo soporte (poste) con aislamiento en resina epoxi colada al vacío, ofreciendo excelente rendimiento eléctrico, mecánico y ambiental. El diseño totalmente cerrado elimina riesgos de contaminación y garantiza propiedades dieléctricas estables en el tiempo. El núcleo magnético está formado por chapas de acero silicio de alta calidad, minimizando pérdidas y manteniendo la precisión bajo carga nominal.
Los devanados primario y secundario están incrustados en la matriz sólida de resina epoxi, asegurando aislamiento completo y resistencia a la humedad, al envejecimiento térmico y al tracking superficial. La configuración compacta de montaje vertical permite una integración sencilla en celdas estándar de 20 kV de interior, cumpliendo las distancias mínimas de fuga y separación según los requisitos de la IEC.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Únicamente en interior
- Altitud: ≤ 1000 m sobre el nivel del mar
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: ≤ 95% (sin condensación a +20 °C)
- Grado de contaminación: Clase II según IEC 60664-1
- Posición de montaje: Vertical, con terminales primarios en la parte superior
- Restricciones ambientales: Sin gases corrosivos, atmósferas explosivas, vibraciones severas ni choques mecánicos
Datos técnicos
| Modelo | Tensión primaria nominal | Configuración secundaria | Aplicación |
|---|---|---|---|
| JDZ9-20 | 20 kV (fase-fase) | Devanado secundario único: 100 V o 100/√3/100/3 V | Medición básica o protección (sistemas con neutro aislado) |
| JDZF9-20 | 20 kV (fase-fase) | Devanados secundarios duales: 100/100 V | Medición y protección independientes (sistemas con neutro aislado) |
| JDZX9-20G | 20/√3 kV (fase-tierra) | Devanado secundario único + devanado de tensión residual: 100/√3 V + 100/3 V | Medición/protección + detección de falla a tierra (sistemas con neutro a tierra) |
| JDZXF9-20G | 20/√3 kV (fase-tierra) | Devanados secundarios duales + devanado de tensión residual: 100/√3 V + 100/√3 V + 100/3 V | Medición/protección independientes + detección de falla a tierra (sistemas con neutro a tierra) |
Instalación y cableado
Diagrama de instalación
El JDZ9-20 debe montarse verticalmente sobre una base de celda utilizando los orificios de fijación provistos. El terminal primario A se conecta al conductor de fase; el terminal X es el retorno. Los terminales secundarios a/x entregan la señal normalizada a la carga conectada. Asegure distancias mínimas de separación según IEC 60071-1 y proporcione ventilación para disipación térmica.
Dimensiones exteriores
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 410 |
| Ancho de base | 180 |
| Profundidad de base | 180 |
| Patrón de agujeros de montaje | 140 × 140 mm |
| Altura del terminal primario | 380 |
| Φ Diámetro de agujeros de montaje | 12 |
Selección y preguntas frecuentes
Guía de selección
- Utilice el JDZ9-20 únicamente en sistemas de 20 kV con neutro aislado (no conectado a tierra) y conexión primaria fase-fase.
- Seleccione clase de precisión 0,2 para medición de facturación; 0,5 para monitorización general o aplicaciones de protección.
- Especifique la tensión secundaria (100 V, 100/√3 V o 100/3 V) según los requisitos del equipo conectado.
- Calcule la carga total (VA), incluyendo medidores, relés y pérdidas en cableado; asegúrese de no superar la capacidad nominal.
- Verifique que las condiciones ambientales (temperatura, humedad, altitud) cumplan los límites de servicio antes de la instalación.
- Para sistemas trifásicos, solicite tres unidades monofásicas; el JDZ9-20 no admite detección de tensión residual.
Preguntas Frecuentes
Q1: ¿Pueden instalarse estos transformadores de tensión JDZ9-20 en exteriores?
No, su instalación es exclusivamente para interiores. Requieren ambientes sin gases corrosivos, vibraciones severas ni atmósferas explosivas. Consulte al fabricante para aplicaciones especiales.
Q2: ¿Qué modelo elegir para detectar fallas a tierra en sistemas con neutro a tierra?
Seleccione el modelo JDZX9-20G o JDZXF9-20G. Están diseñados para conexión fase-tierra (20/√3 kV) e incluyen devanado de tensión residual para detección de fallas.
Q3: ¿Cómo se configura el devanado secundario para el modelo JDZF9-20?
Este modelo cuenta con devanados secundarios duales de 100/100 V, permitiendo circuitos de medición y protección independientes. Confirme la relación exacta con el equipo de ventas.
Q4: ¿Son compatibles estos transformadores con altitudes superiores a los 1000 metros?
Operan correctamente hasta 1000 m de altitud y temperaturas de -5 °C a +40 °C. Para altitudes superiores, solicite una evaluación técnica personalizada al fabricante.
Q5: ¿Cuándo se deben solicitar pruebas de tipo específicas para estos transformadores de tensión?
Se ejecutan pruebas de rutina estándar para garantizar el cumplimiento técnico. Para certificados específicos o pruebas de tipo, contacte a nuestro departamento comercial para su confirmación.
Q6: ¿Para qué tipo de sistemas eléctricos son adecuados estos transformadores de 20 kV?
Son ideales para sistemas con neutro aislado o a tierra en aparamenta interior de 20 kV. Verifique el grado de contaminación Clase II según IEC 60664-1.
Q7: ¿Cómo debe ser la posición de montaje de estos transformadores de tensión?
El montaje debe realizarse estrictamente en posición vertical, con los terminales primarios en la parte superior. Asegúrese de que la humedad relativa no supere el 95%.
