Обзор

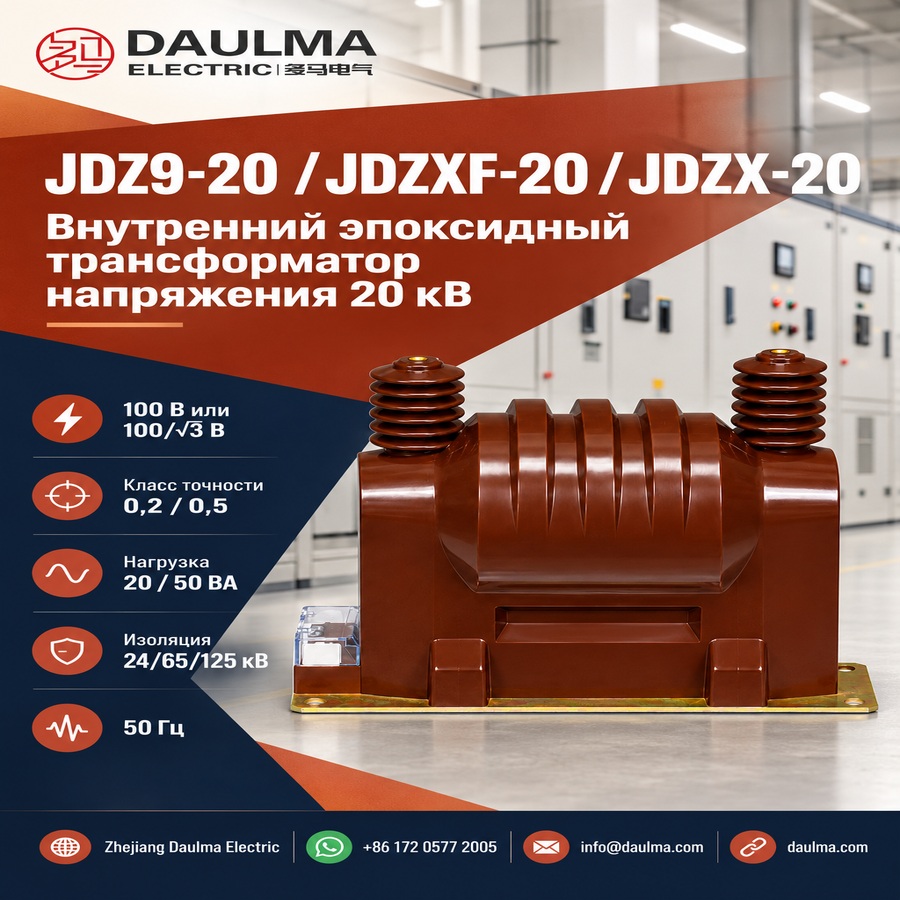

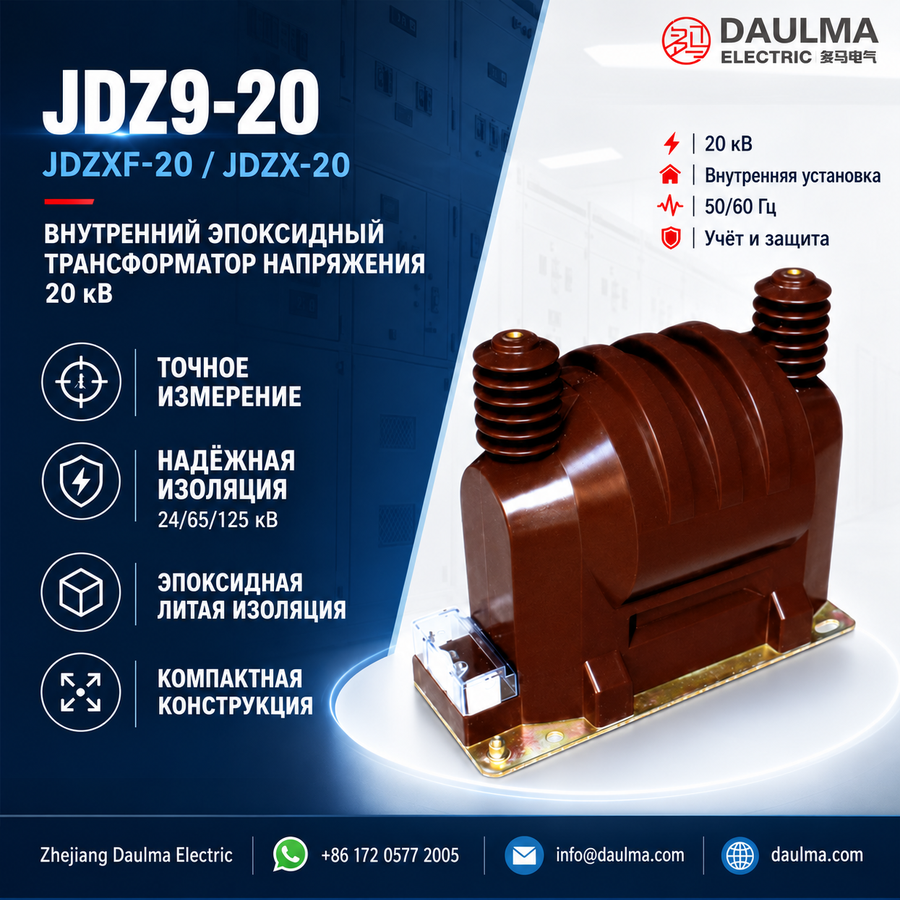

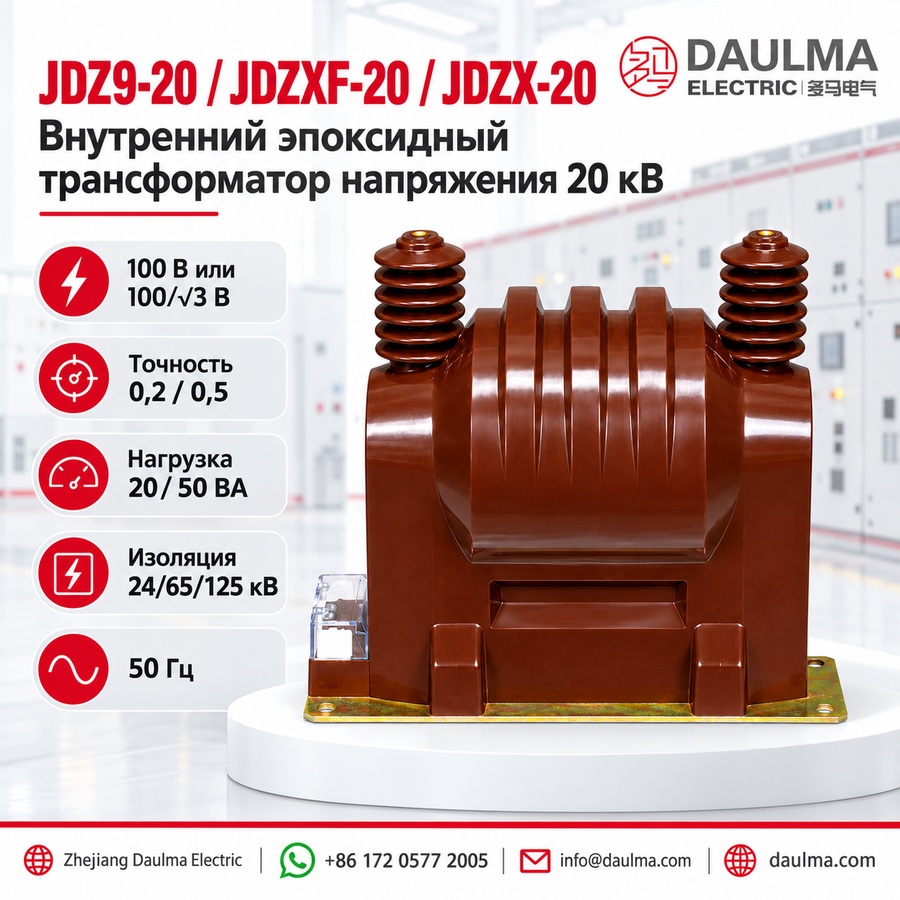

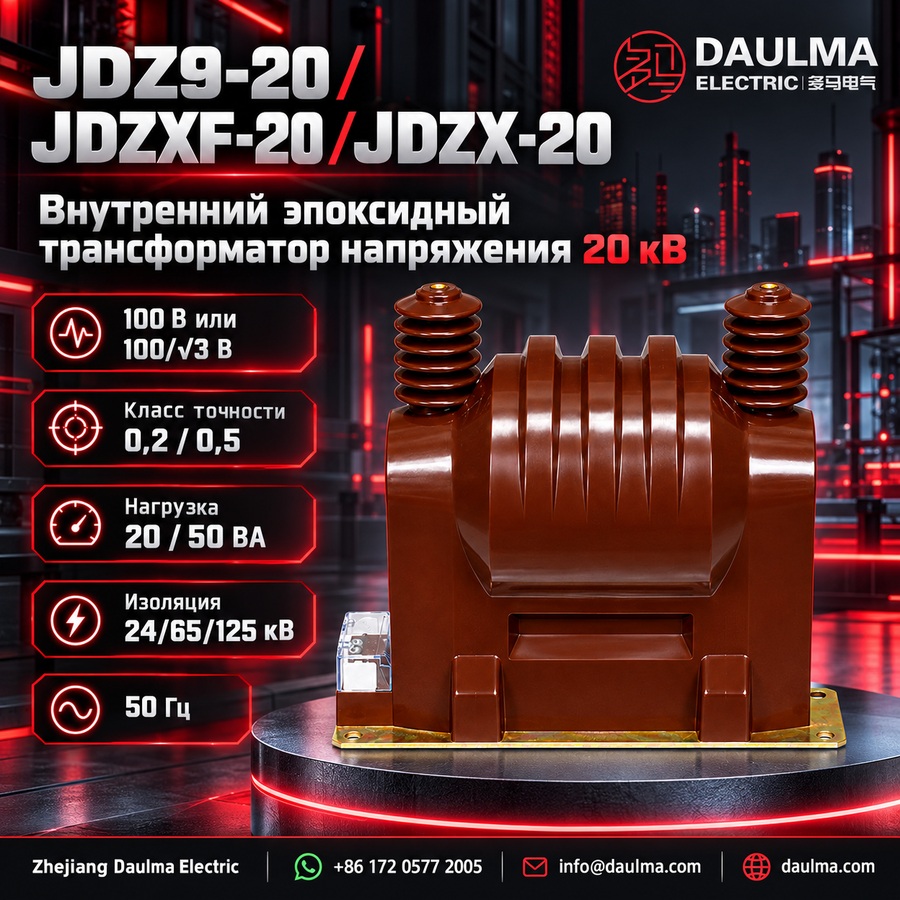

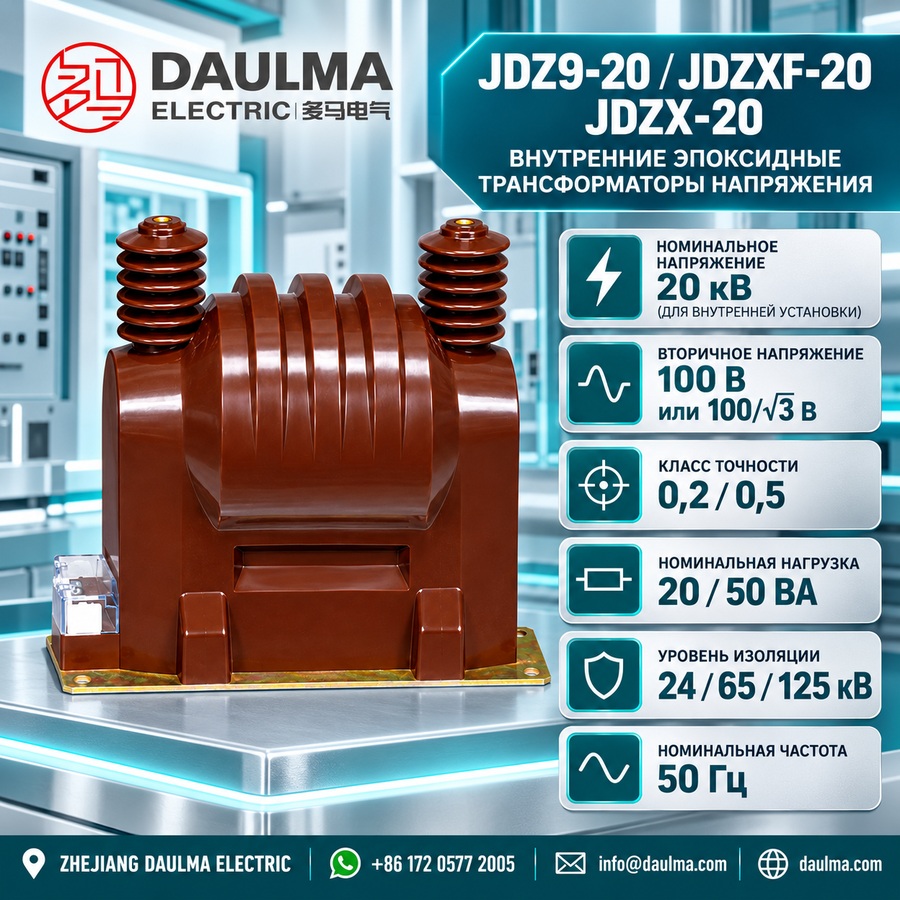

JDZ9-20, JDZXF-20 и JDZX-20 — это измерительные трансформаторы напряжения (ИТН) класса 20 кВ для внутренней установки с эпоксидной изоляцией, предназначенные для точного измерения напряжения, учёта электроэнергии и релейной защиты в сетях переменного тока среднего напряжения. Принцип действия основан на электромагнитной индукции: трансформатор выдаёт гальванически изолированный вторичный сигнал, пропорциональный первичному напряжению, что обеспечивает безопасное подключение к измерительным приборам, реле и системам мониторинга.
Этот однофазный ИТН с литой эпоксидной изоляцией имеет компактную опорную конструкцию, идеально подходящую для монтажа во внутренних распределительных устройствах. Полностью герметичная эпоксидная оболочка гарантирует высокую электрическую прочность изоляции, устойчивость к влаге и долговечную надёжность в нормальных условиях эксплуатации.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 20 кВ (для внутренней установки) |
| Номинальная частота | 50 Гц (60 Гц — по заказу) |
| Номинальное первичное напряжение | 20 кВ (междуфазное) |
| Номинальное вторичное напряжение | 100 В или 100/√3 В или 100/3 В |
| Классы точности | 0,2 или 0,5 (для измерений) |
| Номинальная нагрузка | 20 ВА или 50 ВА (на обмотку) |
| Коэффициент мощности нагрузки | cos φ = 0,8 (индуктивный) |
| Максимальная выходная мощность | 600 ВА |
| Уровень изоляции (Um/ACSD/LI) | 24/65/125 кВ |
| Применимые стандарты | IEC 61869-3, GB/T 20840.3 |
Расшифровка обозначения модели
- J: Измерительный трансформатор напряжения (ИТН)
- D: Однофазное исполнение
- Z: Литая (эпоксидная) изоляция, полностью герметичная конструкция
- 9: Код конструкции (платформа/итерация)
- 20: Класс напряжения (кВ)
Конструкция
JDZ9-20, JDZXF-20 и JDZX-20 имеют опорную (стоечную) конструкцию с вакуумно-литой эпоксидной изоляцией, обеспечивающую отличные электрические, механические и климатические характеристики. Полностью герметичная конструкция исключает риск загрязнения и гарантирует стабильные диэлектрические свойства в течение всего срока службы. Магнитопровод выполнен из высококачественной электротехнической стали, что минимизирует потери и обеспечивает требуемую точность при номинальной нагрузке.
Первичная и вторичная обмотки полностью залиты в монолитную эпоксидную матрицу, что обеспечивает полную изоляцию и устойчивость к влаге, термостарению и трекингу. Компактная вертикальная конструкция позволяет легко интегрировать трансформатор в стандартные ячейки КРУ 20 кВ с соблюдением требуемых путей утечки и воздушных промежутков согласно стандартам IEC.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от -5 °C до +40 °C
- Относительная влажность: ≤ 95% (без конденсации при +20 °C)
- Степень загрязнения: Класс II по IEC 60664-1
- Положение при монтаже: Вертикальное, первичные выводы сверху
- Ограничения по условиям эксплуатации: Отсутствие агрессивных газов, взрывоопасных сред, сильной вибрации или механических ударов
Технические данные
| Модель | Номинальное первичное напряжение | Конфигурация вторичной обмотки | Назначение |
|---|---|---|---|
| JDZ9-20 | 20 кВ(междуфазное) | Одна вторичная обмотка:100 В или 100/√3/100/3 В | Базовый учёт или защита(сети с изолированной нейтралью) |
| JDZF9-20 | 20 кВ(междуфазное) | Две вторичные обмотки: 100/100 В | Раздельные цепи учёта и защиты(сети с изолированной нейтралью) |
| JDZX9-20G | 20/√3 кВ(фаза-земля) | Основная + остаточная обмотка: 100/√3 В + 100/3 В | Учёт/защита + контроль замыканий на землю(сети с заземлённой нейтралью) |
| JDZXF9-20G | 20/√3 кВ(фаза-земля) | Две основные + остаточная обмотка: 100/√3 В + 100/√3 В + 100/3 В | Раздельные цепи учёта/защиты + контроль замыканий на землю(сети с заземлённой нейтралью) |
Установка и подключение
Схема монтажа
JDZ9-20 должен монтироваться вертикально на основании КРУ с использованием предусмотренных отверстий. Первичный вывод A подключается к фазному проводнику; вывод X — возвратный. Вторичные выводы a/x подают стандартизированный сигнал на подключаемую нагрузку. Обеспечьте минимальные расстояния до заземлённых частей согласно IEC 60071-1 и организуйте вентиляцию для отвода тепла.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | 410 |
| Ширина основания | 180 |
| Глубина основания | 180 |
| Размеры отверстий под крепление | 140 × 140 мм |
| Высота первичных выводов | 380 |
| Диаметр отверстий под крепление Φ | 12 |
Подбор и частые вопросы
Руководство по выбору
- Используйте JDZ9-20 только в сетях 20 кВ с изолированной нейтралью при междуфазном подключении первичной обмотки.
- Выбирайте класс точности 0,2 для коммерческого учёта; 0,5 — для общего контроля или релейной защиты.
- Укажите вторичное напряжение (100 В, 100/√3 В или 100/3 В) в соответствии с требованиями подключаемого оборудования.
- Рассчитайте суммарную нагрузку (ВА), включая приборы, реле и потери в проводах; убедитесь, что она не превышает номинальную.
- Проверьте соответствие условий окружающей среды (температура, влажность, высота над уровнем моря) допустимым пределам перед монтажом.
- Для трёхфазных сетей заказывайте три однофазных трансформатора; JDZ9-20 не поддерживает функцию контроля остаточного напряжения.
Часто задаваемые вопросы
В1: Можно ли использовать JDZ9-20 в сетях с заземлённой нейтралью?
Нет. JDZ9-20 предназначен для сетей с изолированной нейтралью и междуфазным первичным напряжением 20 кВ. Для сетей с заземлённой нейтралью, требующих контроля замыканий на землю, используйте модели JDZX9-20G или JDZXF9-20G.
В2: Какова максимальная допустимая нагрузка для JDZ9-20?
Номинальная нагрузка составляет 20 ВА (для класса 0,2) или 50 ВА (для класса 0,5). Максимальная тепловая мощность — 600 ВА, однако точность гарантируется только при нагрузке, не превышающей номинальную.
В3: Поддерживает ли JDZ9-20 две вторичные обмотки?
Нет. JDZ9-20 имеет одну вторичную обмотку. Для раздельных цепей учёта и защиты выберите модель JDZF9-20.
В4: Доступно ли исполнение на 60 Гц?
Да. Стандартные изделия рассчитаны на 50 Гц, но версии на 60 Гц могут быть поставлены по запросу с техническим подтверждением.
В5: Как выполняется заземление вторичной цепи?
Согласно стандартам IEC и национальным нормам, вторичная цепь должна быть заземлена в одной точке — как правило, на клеммной колодке или в релейном шкафу — для предотвращения циркулирующих токов и обеспечения безопасности.
Часто задаваемые вопросы
Q1: Можно ли применять JDZ9-20 в сетях с заземленной нейтралью?
Нет, JDZ9-20 предназначен только для сетей с изолированной нейтралью. Для систем с заземленной нейтралью применяйте модели JDZX9-20G или JDZXF9-20G. Они имеют дополнительную обмотку для контроля замыканий на землю.
Q2: Как правильно устанавливать данные трансформаторы напряжения 20 кВ?
Монтаж допускается только внутри помещений в вертикальном положении, первичные выводы должны располагаться сверху. Эксплуатация предусмотрена при температуре от -5 до +40 °C и высоте до 1000 м. Уточните требования к вибрации у производителя.
Q3: Какие конфигурации вторичных обмоток доступны для трансформаторов на 20 кВ?
Доступны варианты с одной обмоткой (100 В), двумя раздельными (100/100 В) или основной с остаточной (100/√3 + 100/3 В). Точная комплектация и классы точности согласовываются при оформлении заказа.
Q4: Какая модель подходит для контроля замыканий на землю?
Для контроля замыканий на землю предназначены модели JDZX9-20G и JDZXF9-20G. Они имеют номинальное напряжение фаза-земля 20/√3 кВ и остаточную обмотку 100/3 В.
Q5: Проводятся ли заводские испытания перед отгрузкой оборудования?
Да, каждый трансформатор проходит обязательные заводские испытания согласно стандартам МЭК. Полный перечень протоколов и сертификатов предоставляется в комплекте с оборудованием. Свяжитесь с менеджером для уточнения деталей отгрузки.
Q6: Какие задачи решают данные однофазные трансформаторы напряжения 20 кВ?
Изделия серий JDZ9 и JDZX применяются для учета, релейной защиты и контроля изоляции в КРУ 20 кВ. Оборудование предназначено для эксплуатации в закрытых распределительных электроустановках отечественного и зарубежного производства.
Q7: Допускается ли эксплуатация при высокой влажности и загрязнении?
Относительная влажность не должна превышать 95% без конденсации при +20 °C. Степень загрязнения окружающей среды строго ограничена классом II по IEC 60664-1. Наличие агрессивных газов или сильной вибрации исключено.
