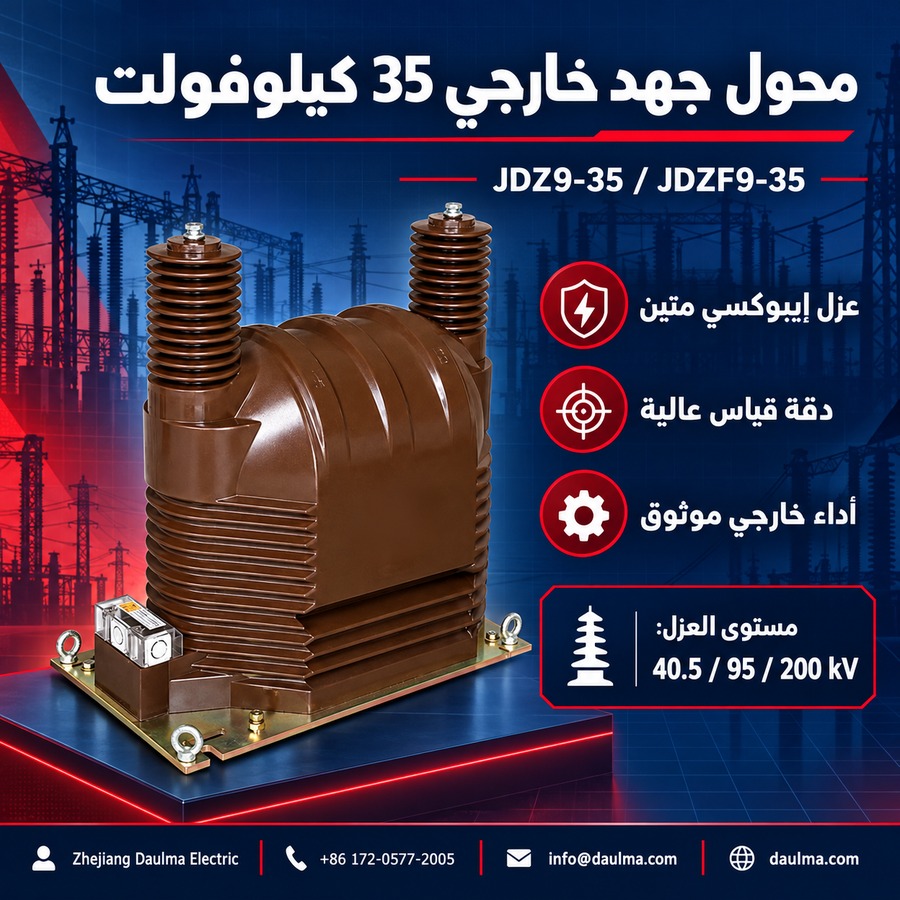

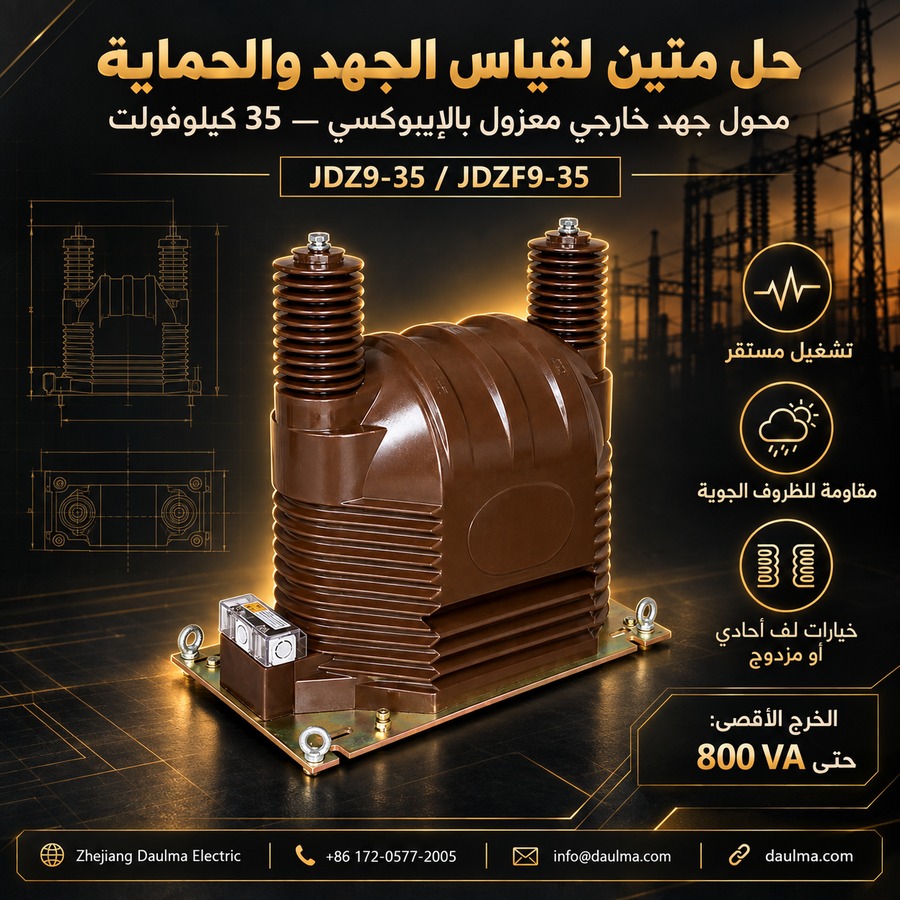

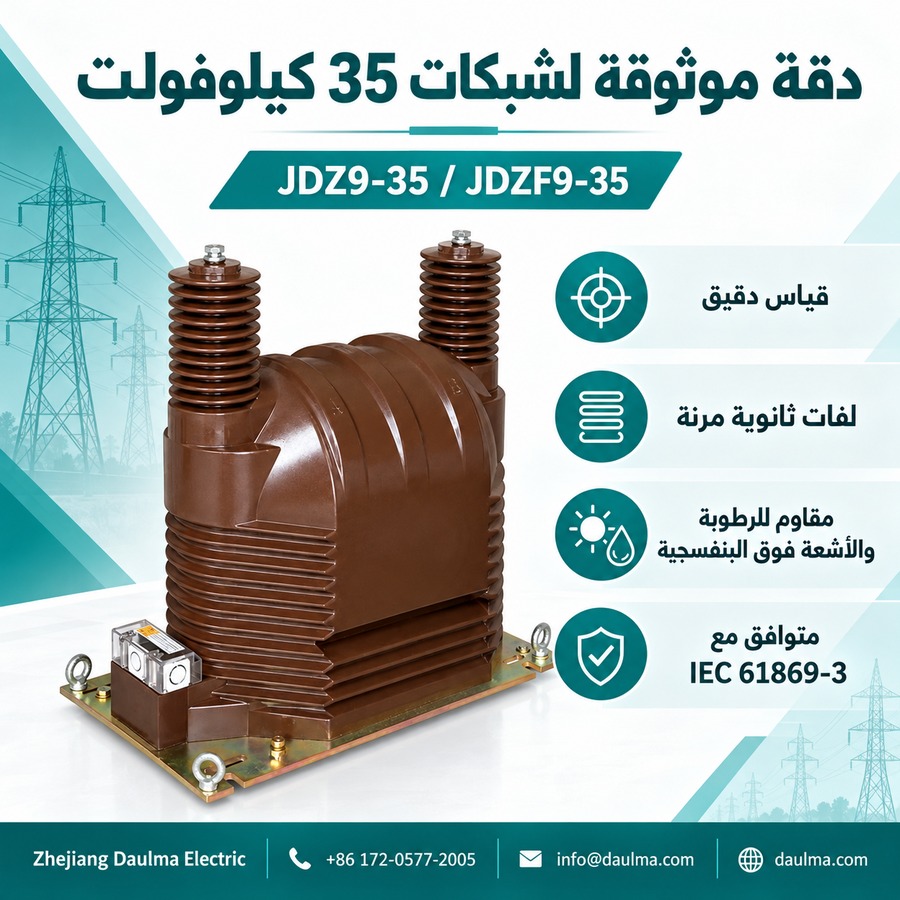

نظرة عامة
محولا الجهد الخارجيان JDZ9-35 وJDZF9-35 من النوع المصبوب بالإيبوكسي هما أجهزة كهرومغناطيسية دقيقة مصممة لقياس الجهد بدقة، وقياس الطاقة، ومراقبة النظام، وحماية المرحلات في شبكات التيار المتردد الخارجية ذات الجهد المتوسط 35 كيلوفولت. يعمل هذان الجهازان بمبدأ الحث الكهرومغناطيسي لتوفير إشارات جهد ثانوية معزولة غالفانيًا تتناسب مع جهد النظام الأساسي، مما يضمن السلامة ودقة الإشارة.
صُمِّمت سلسلة JDZ9-35/JDZF9-35 لتحمل الظروف القاسية، وتتميز بعازل إيبوكسي مغلق بالكامل يوفر مقاومة ممتازة للأشعة فوق البنفسجية والرطوبة والتلوث والإجهاد الميكانيكي. ويتيح هذا التصميم المتين تشغيلًا طويل الأمد دون صيانة في محطات التحويل الخارجية القياسية دون المخاطر المرتبطة بالبدائل المملوءة بالزيت.
ملخص المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت (جهد متوسط خارجي) |
| التردد المقنن | 50 هرتز (60 هرتز متاح عند الطلب) |
| جهد اللف الأولي المقنن | 35000 فولت (بين الخط والأرض) |
| جهد اللف الثانوي المقنن | 100 فولت أو 220 فولت (بين الخط والأرض)؛ 100/√3 فولت لأنظمة النجمة |
| فئات الدقة | 0.2، 0.5 (للقياس)؛ 6P (للحماية) |
| الحمل المقنن | 20–90 فولت أمبير لكل لف |
| عامل قدرة الحمل | cosΦ = 0.8 (متأخر) |
| أقصى سعة خرج | 300–800 فولت أمبير (يعتمد على الموديل) |
| مستوى العزل | 40.5 / 95 / 200 كيلوفولت (Um / LIWL / ACWL) |
| المعايير المطبقة | IEC 61869-3؛ GB/T 20840.3؛ GB 1207-2006 |

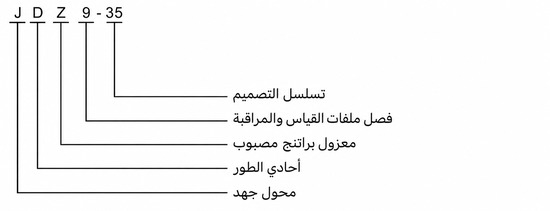

ترميز الموديل
- J: محول جهد (VT)
- D: تكوين أحادي الطور
- Z: معزول بالإيبوكسي المصبوب، مغلق بالكامل
- F: لفات ثانوية مزدوجة (عند وجودها)
- 9: رمز التصميم (نسخة المنصة)
- 35: فئة الجهد بالكيلوفولت

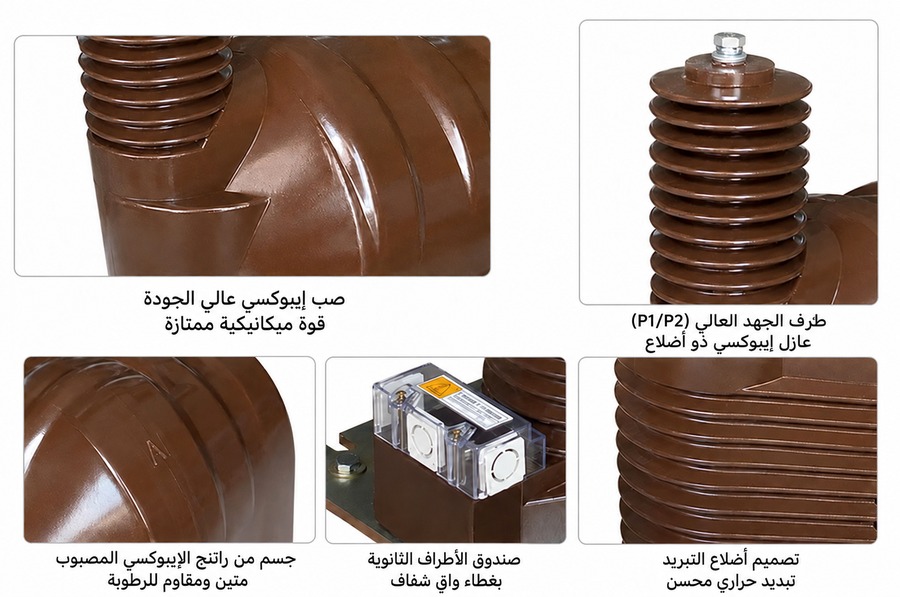

البناء
يتميز محولا JDZ9-35 وJDZF9-35 بتصميم عمودي خارجي مع شفة تثبيت سفلية لتركيب آمن في محطات التحويل. يتكوّن القلب من صفائح فولاذ سيليكون عالية الجودة محسّنة لتشغيل بكثافة فيض مغناطيسي منخفضة، مما يضمن الخطية والدقة عبر نطاق الجهد المقنن. يتم تغليف اللفات الأولية والثانوية بالكامل في راتنج إيبوكسي مقاوم للأشعة فوق البنفسجية، ليشكّل هيكلًا متجانسًا خاليًا من الفراغات ويقاوم التتبع والتقدّم والعوامل البيئية.
يحافظ نظام العزل المتكامل هذا على أداء عازل ثابت تحت ظروف رطوبة ودرجة حرارة وتلوث متغيرة. يتوافق التصميم مع متطلبات التلوث من الدرجة الثانية ويتضمّن مسافات زحف وتفريغ كافية لخدمة خارجية موثوقة. ويمكن دمج مقاومات الصواعق بأكسيد الزنك بشكل اختياري لتعزيز الحماية من الجهود العابرة عند الحاجة وفق دراسات النظام.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: خارجي، مثبت على عمود في محطات التحويل
- الارتفاع: <= 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: -25°م إلى +40°م (متوسط يومي <= 30°م)
- الرطوبة النسبية: متوسط يومي <= 95%، متوسط شهري <= 90%
- درجة التلوث: الدرجة II
- الظروف البيئية: لا توجد غازات مسببة للتآكل أو وسائط متفجرة أو اهتزاز غير طبيعي
البيانات الفنية
| الموديل | نسبة الجهد المقنن (فولت) |
مجموعة فئات الدقة |
الخرج المقنن (فولت أمبير) |
أقصى خرج (فولت أمبير) |
مستوى العزل (كيلوفولت) Um / LIWL / ACWL |
|---|---|---|---|---|---|
| JDZ9-35 | 35000 / 100 35000 / 220 |
0.2 | 50 | 800 | 40.5 / 95 / 200 |
| JDZ9-35 | 35000 / 100 35000 / 220 |
0.5 | 90 | 800 | 40.5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0.2 / 0.2 | 30/30, 30/50, 50/50 | 2 × 400 | 40.5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0.2 / 0.5 | 30/30, 30/50, 50/50 | 2 × 400 | 40.5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0.5 / 0.5 | 30/30, 30/50, 50/50 | 2 × 400 | 40.5 / 95 / 200 |
التركيب والتوصيلات
مخطط التركيب
يتم توصيل الدائرة الأولية عبر قضيب التوزيع عالي الجهد أو موصل طرفي عند الطرف A. يجب تأريض الطرف X وفقًا لممارسات تأريض النظام. يجب توصيل الأطراف الثانوية بالأجهزة أو المرحلات أو معدات المراقبة مع تأريض نقطة واحدة (عادةً x أو x1) بشكل موثوق. يجب الحفاظ على مسافات كافية بين الأطوار وبين الطور والأرض لتنسيق العزل والسلامة.
أبعاد المخطط العام
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | حوالي 650 |
| عرض الشفة الأساسية | حوالي 200 |
| نمط ثقوب التثبيت | 4 × Φ14، قطر الدائرة المحورية حوالي 160 |
| مسافة التفريغ بين الطور والأرض | >= 300 |
| مسافة التفريغ بين الأطوار | >= 500 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدّد جهد اللف الأولي بـ 35000 فولت (بين الخط والأرض) للأنظمة غير المؤرضة أو 35 كيلوفولت/√3 للأنظمة النجمية المؤرضة.
- اختر جهد اللف الثانوي (100 فولت، 220 فولت، أو 100/√3 فولت) بناءً على متطلبات الأجهزة المتصلة وتكوين النظام.
- اختر JDZ9-35 للتطبيقات ذات الغرض الواحد؛ واختر JDZF9-35 للدوائر المنفصلة للقياس والحماية.
- تأكد من أن الحمل المقنن (فولت أمبير) يتجاوز إجمالي الحمل المتصل (الأجهزة + الأسلاك) بهامش 20–30% لضمان الدقة والسلامة الحرارية.
- تحقق من فئة الدقة: 0.2 أو 0.5 لقياس الفواتير؛ 6P فقط إذا كانت وظيفة الحماية مطلوبة (غير قابلة للتطبيق على الموديل الأساسي JDZ9-35).
- لارتفاعات > 1000 متر أو درجة تلوث > II، اطلب مراجعة هندسية لتنسيق العزل.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JDZ9-35 على الأعمدة في الهواء الطلق؟
صُمم للتركيب الخارجي على الأعمدة في محطات التحويل. تأكد من أن ارتفاع الموقع ≤1000 متر ودرجة الحرارة بين -25°م و+40°م. يرجى تأكيد درجة التلوث (الدرجة II) في موقعك قبل الطلب.
Q2: ما هي فئة الدقة المتاحة لموديل JDZF9-35؟
يوفر موديل JDZF9-35 فئات دقة 0.2/0.2 أو 0.2/0.5. يوفر مخارج ثانوية مزدوجة (مثل 30/30 أو 50/50 فولت أمبير) للقياس والحماية. حدد متطلبات الحمل الدقيقة لديك لمعايرة المصنع.
Q3: كيف يتأثر المحول المعزول بالإيبوكسي بالظروف البيئية القاسية؟
يتحمل رطوبة نسبية تصل إلى 95% كمتوسط يومي ويعمل في بيئات تلوث من الدرجة الثانية. يجب ألا يتعرض لغازات مسببة للتآكل أو وسائط متفجرة أو اهتزاز غير طبيعي. تواصل معنا لتقييم البيئات القاسية.
Q4: أي نسب الجهد القياسية متاحة لموديلات 35 كيلو فولت؟
النسب القياسية هي 35000/100 فولت و 35000/220 فولت لملف ثانوي واحد، أو 35000/100/100 فولت و 35000/100/220 فولت لملفين ثانويين. أقصى مستوى عزل هو 40.5 كيلو فولت. أكد احتياجاتك المحددة للجهد الثانوي مع فريق المبيعات لدينا.
