Обзор
Наружные эпоксидные литые измерительные трансформаторы напряжения JDZ9-35 и JDZF9-35 — это прецизионные электромагнитные приборы, предназначенные для точного измерения напряжения, учета электроэнергии, мониторинга сети и релейной защиты в наружных средневольтных сетях переменного тока классом 35 кВ. Устройства работают по принципу электромагнитной индукции и обеспечивают гальванически изолированные вторичные сигналы напряжения, пропорциональные первичному напряжению сети, гарантируя безопасность и точность сигнала.
Конструкция серии JDZ9-35/JDZF9-35 рассчитана на надежную работу в суровых условиях: полностью герметичная эпоксидная изоляция обладает высокой устойчивостью к УФ-излучению, влаге, загрязнениям и механическим нагрузкам. Благодаря такой прочной конструкции обеспечивается долговременная эксплуатация без обслуживания в типовых наружных РУ, без рисков, связанных с маслонаполненными аналогами.
Основные номинальные характеристики
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 35 кВ (наружная средневольтная сеть) |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Номинальное первичное напряжение | 35000 В (фаза–земля) |
| Номинальное вторичное напряжение | 100 В или 220 В (фаза–земля); 100/√3 В для звезды |
| Классы точности | 0,2; 0,5 (учет); 6P (защита) |
| Номинальная нагрузка | 20–90 В·А на обмотку |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный) |
| Максимальная выходная мощность | 300–800 В·А (в зависимости от модели) |
| Уровень изоляции | 40,5 / 95 / 200 кВ (Um / LIWL / ACWL) |
| Применимые стандарты | IEC 61869-3; GB/T 20840.3; GB 1207-2006 |

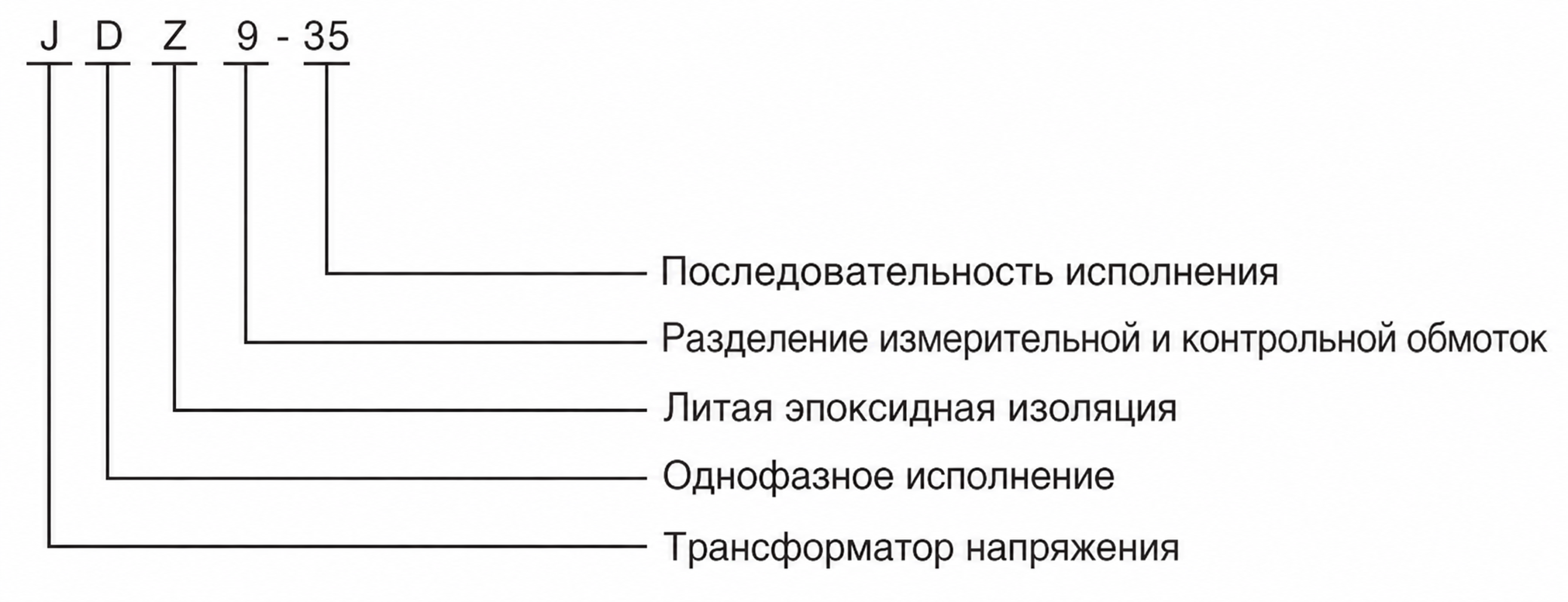

Расшифровка обозначения модели
- J: Измерительный трансформатор напряжения (ИТН)
- D: Однофазное исполнение
- Z: Литая эпоксидная изоляция, полностью герметичная
- F: Две вторичные обмотки (при наличии)
- 9: Код конструкции (версия платформы)
- 35: Класс напряжения, кВ
Конструкция
Модели JDZ9-35 и JDZF9-35 выполнены в виде опорного наружного устройства с фланцевым креплением в нижней части для надежной установки в РУ. Магнитопровод изготовлен из высококачественной электротехнической стали с листовой изоляцией, оптимизированной для работы при низкой магнитной индукции, что обеспечивает линейность и точность в диапазоне номинальных напряжений. Первичные и вторичные обмотки полностью залиты УФ-стабильным эпоксидным компаундом, образуя монолитную структуру без пустот, устойчивую к трекингу, старению и воздействию окружающей среды.
Такая интегрированная изоляционная система сохраняет стабильные диэлектрические свойства при изменении влажности, температуры и степени загрязнения. Конструкция соответствует требованиям II степени загрязнения и предусматривает достаточные пути утечки и воздушные промежутки для надежной наружной эксплуатации. По требованию возможно встраивание оксидно-цинковых разрядников для усиленной защиты от перенапряжений.
Технические параметры
Условия эксплуатации
- Место установки: Наружная, опорная установка в РУ
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от –25 °C до +40 °C (суточная средняя ≤ 30 °C)
- Относительная влажность: Суточная средняя ≤ 95 %, месячная средняя ≤ 90 %
- Степень загрязнения: II
- Окружающая среда: Отсутствие агрессивных газов, взрывоопасных сред и аномальных вибраций
Технические данные
| Модель | Номинальное соотношение напряжений (В) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Максимальная мощность (В·А) |
Уровень изоляции (кВ) Um / LIWL / ACWL |
|---|---|---|---|---|---|
| JDZ9-35 | 35000 / 100 35000 / 220 |
0,2 | 50 | 800 | 40,5 / 95 / 200 |
| JDZ9-35 | 35000 / 100 35000 / 220 |
0,5 | 90 | 800 | 40,5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0,2 / 0,2 | 30/30, 30/50, 50/50 | 2 × 400 | 40,5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0,2 / 0,5 | 30/30, 30/50, 50/50 | 2 × 400 | 40,5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0,5 / 0,5 | 30/30, 30/50, 50/50 | 2 × 400 | 40,5 / 95 / 200 |
Установка и подключение

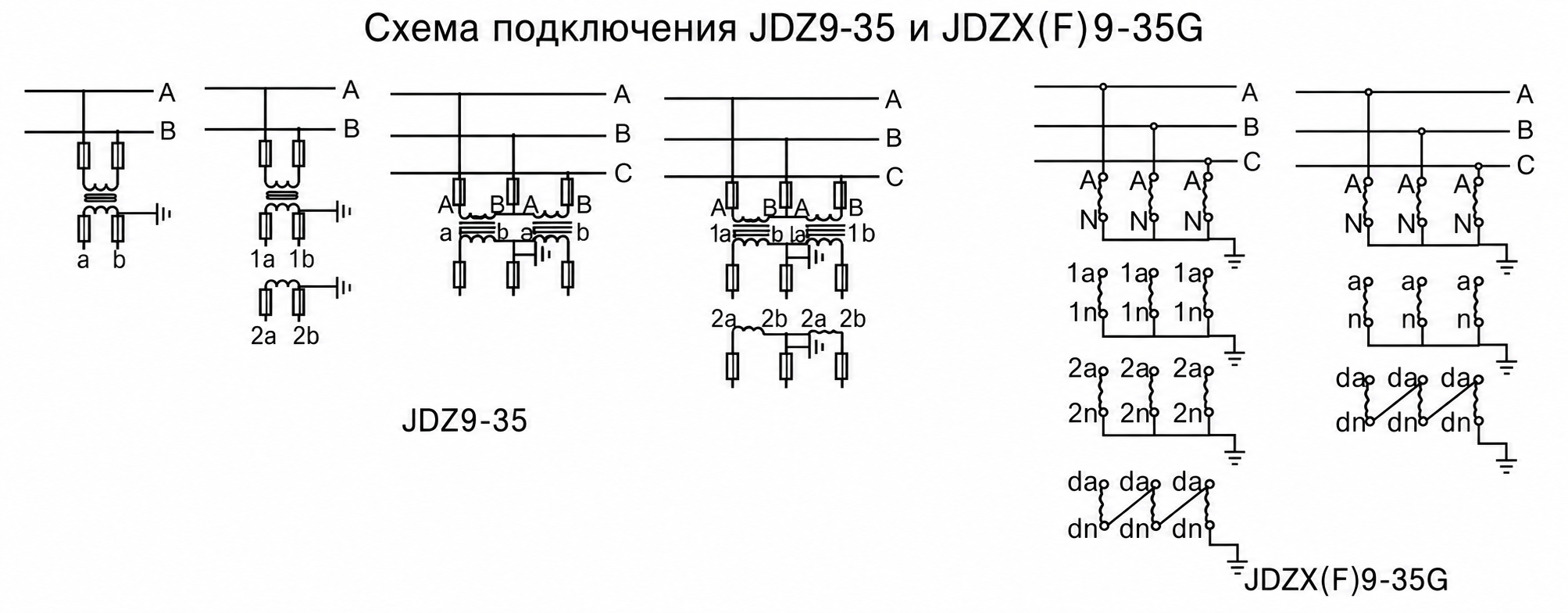

Схема подключения
Первичное подключение осуществляется через шину высокого напряжения или клеммный соединитель на вывод A. Вывод X должен быть заземлен в соответствии с практикой заземления сети. Вторичные выводы подключаются к измерительным приборам, реле или системам мониторинга, при этом одна точка (обычно x или x1) должна быть надежно заземлена. Необходимо соблюдать достаточные расстояния между фазами и от фазы до земли для обеспечения координации изоляции и безопасности.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | ≈ 650 |
| Ширина опорного фланца | ≈ 200 |
| Размещение монтажных отверстий | 4 × Φ14, диаметр окружности ≈ 160 |
| Расстояние фаза–земля | ≥ 300 |
| Расстояние фаза–фаза | ≥ 500 |
Подбор и частые вопросы
Руководство по выбору
- Указывайте первичное напряжение как 35000 В (фаза–земля) для изолированных сетей или 35 кВ/√3 для заземленных сетей со схемой «звезда».
- Выбирайте вторичное напряжение (100 В, 220 В или 100/√3 В) в зависимости от требований подключаемых приборов и конфигурации сети.
- Выбирайте JDZ9-35 для одиночного применения; JDZF9-35 — при необходимости раздельных цепей учета и защиты.
- Убедитесь, что номинальная нагрузка (В·А) превышает суммарную подключенную нагрузку (приборы + провода) на 20–30 % для обеспечения точности и термобезопасности.
- Подтверждайте класс точности: 0,2 или 0,5 — для коммерческого учета; 6P — только при необходимости функции защиты (не применимо к базовой модели JDZ9-35).
- При высоте установки > 1000 м или степени загрязнения > II запрашивайте инженерный анализ для координации изоляции.
Часто задаваемые вопросы
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор JDZ9-35 внутри закрытого распределительного устройства?
Нет, модель предназначена только для наружной установки. Эксплуатация допускается при температуре от –25 °C до +40 °C и влажности до 95%. Уточняйте условия монтажа у инженеров.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0,2. Номинальная мощность при этом составляет 50 В·А для JDZ9-35 и до 50 В·А для JDZF9-35. Свяжитесь с нами для подбора.
Q3: На какой высоте над уровнем моря допустима эксплуатация оборудования?
Стандартное исполнение рассчитано на высоту до 1000 метров. Для высокогорных районов требуется специальное исполнение с усиленной изоляцией. Запросите технический опросный лист.
Q4: Возможно ли изготовление с коэффициентом трансформации 35000/220 В?
Да, модель JDZ9-35 выпускается с соотношением 35000/220 В. Также доступно исполнение 35000/100 В и трехобмоточный вариант JDZF9-35. Точные параметры подтвердите с менеджером.
Q5: Какие испытания проходят трансформаторы напряжения на заводе перед отгрузкой?
Перечень заводских испытаний и протоколы предоставляются по запросу. Уровень изоляции составляет 40,5/95/200 кВ. Свяжитесь с отделом продаж для уточнения документации.
Q6: Для каких распределительных устройств предназначен наружный трансформатор напряжения 35 кВ?
Оборудование предназначено для опорной установки в открытых распределительных устройствах 35 кВ. Степень загрязнения окружающей среды допускается до II. Уточняйте совместимость с вашим проектом.
Q7: Какой уровень изоляции у трансформаторов серии JDZ9-35 и JDZF9-35?
Номинальное рабочее напряжение составляет 40,5 кВ. Импульсное и одноминутное испытательное напряжения равны 95 кВ и 200 кВ соответственно. Технические детали согласовываются при заказе.
