Descripción general

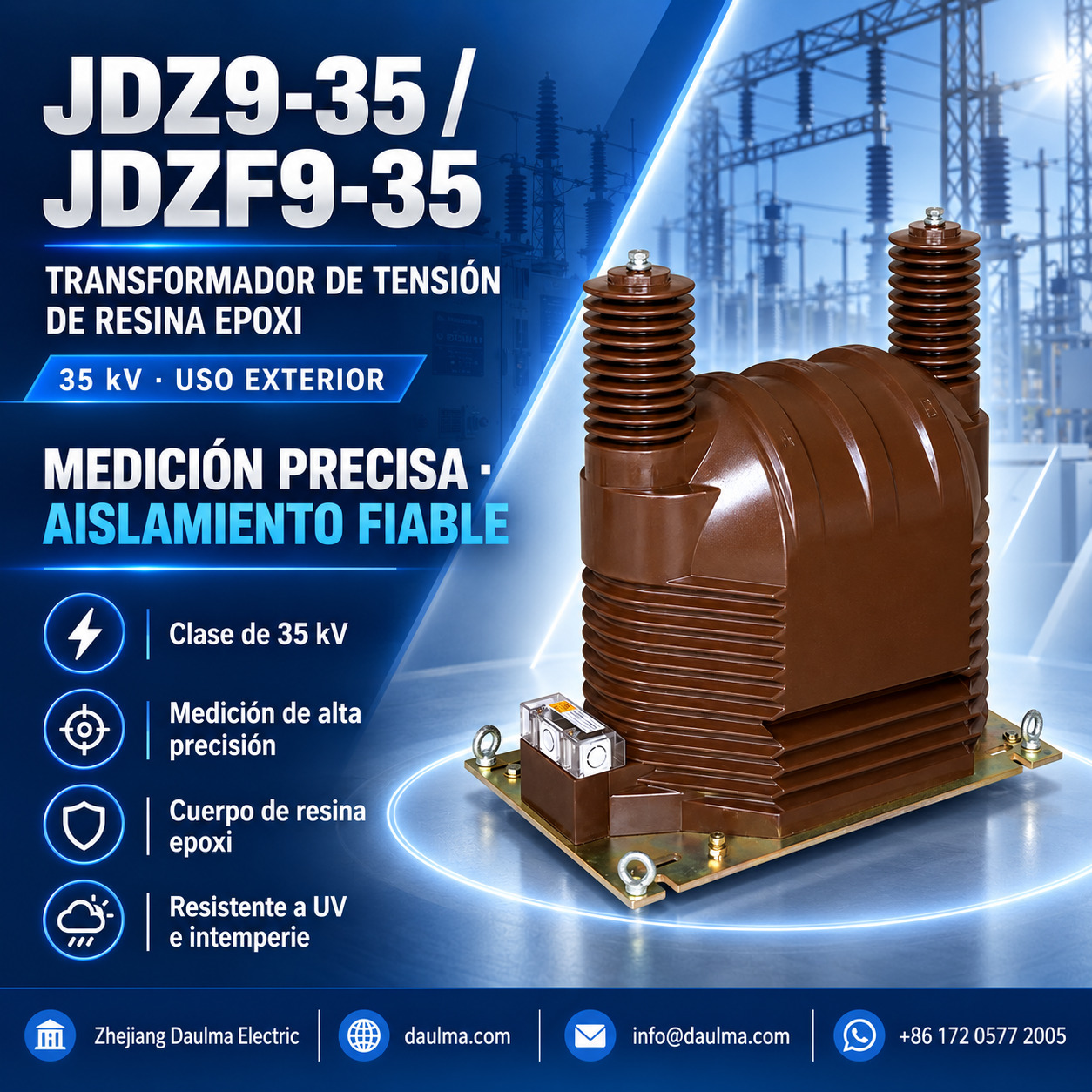

Los transformadores de tensión JDZ9-35 y JDZF9-35 para exteriores, con aislamiento en resina epoxi moldeada, son instrumentos electromagnéticos de precisión diseñados para medición exacta de tensión, facturación energética, supervisión del sistema y protección mediante relés en redes eléctricas trifásicas de media tensión de 35 kV. Estos dispositivos operan según el principio de inducción electromagnética, proporcionando señales secundarias de tensión aisladas galvánicamente y proporcionales a la tensión primaria del sistema, garantizando seguridad e integridad de la señal.
Diseñados para operar de forma fiable en entornos exigentes, las series JDZ9-35/JDZF9-35 presentan un aislamiento totalmente encapsulado en resina epoxi que ofrece excelente resistencia a la radiación UV, humedad, contaminación y esfuerzos mecánicos. Esta construcción robusta permite una operación prolongada sin mantenimiento en instalaciones típicas de subestaciones al aire libre, eliminando los riesgos asociados a alternativas llenas de aceite.
Resumen de características técnicas
| Ítem | Especificación |
|---|---|
| Clase de tensión del sistema | 35 kV (media tensión para exteriores) |
| Frecuencia nominal | 50 Hz (60 Hz disponible bajo solicitud) |
| Tensión primaria nominal | 35000 V (fase-tierra) |
| Tensión secundaria nominal | 100 V o 220 V (fase-tierra); 100/√3 V para sistemas en estrella |
| Clases de exactitud | 0,2; 0,5 (medición); 6P (protección) |
| Carga nominal | 20–90 VA por devanado |
| Factor de potencia de la carga | cosφ = 0,8 (en retraso) |
| Capacidad máxima de salida | 300–800 VA (según modelo) |
| Nivel de aislamiento | 40,5 / 95 / 200 kV (Um / LIWL / ACWL) |
| Normas aplicables | IEC 61869-3; GB/T 20840.3; GB 1207-2006 |

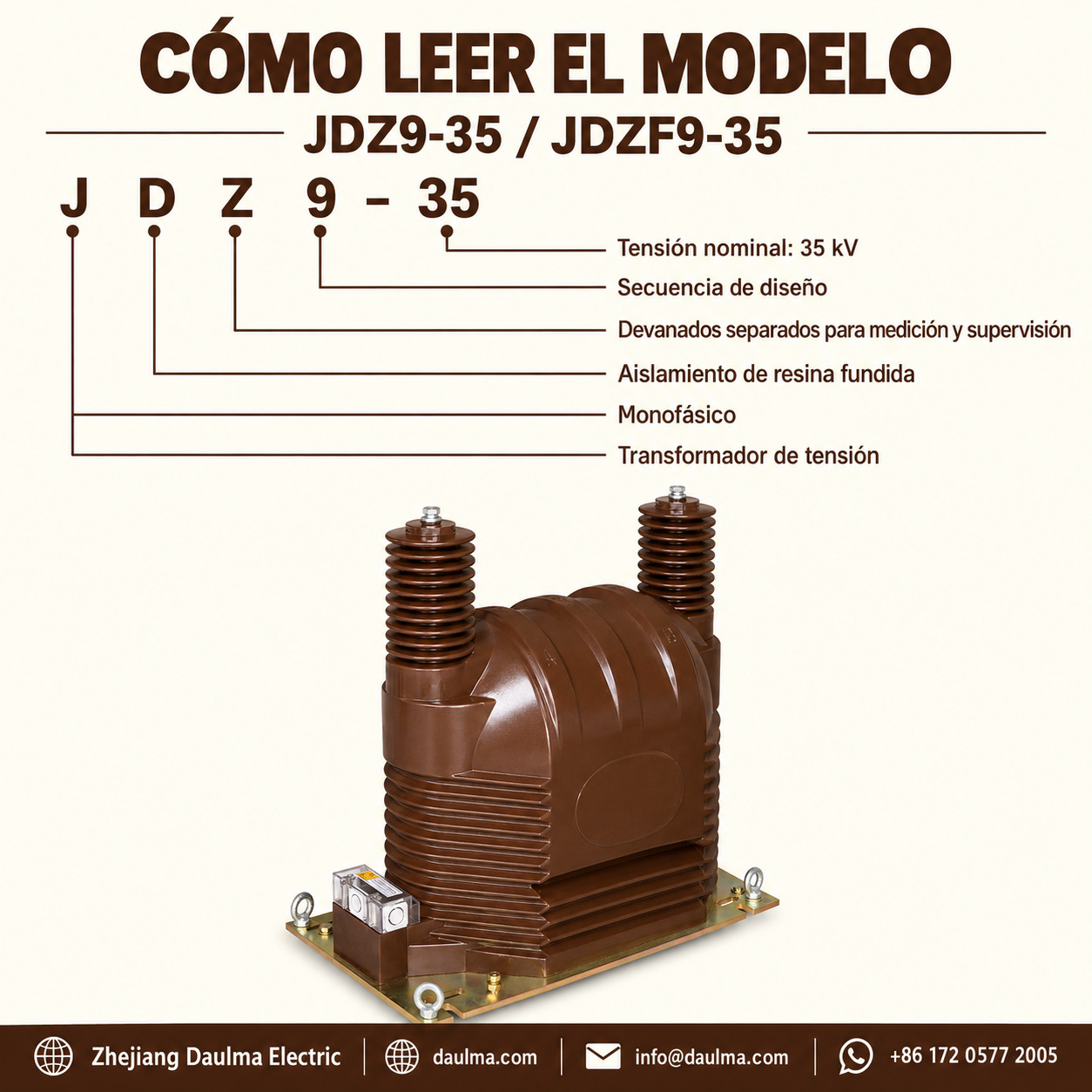

Designación del modelo
- J: Transformador de tensión (VT)
- D: Configuración monofásica
- Z: Aislamiento en resina moldeada (epoxi), totalmente encapsulado
- F: Dos devanados secundarios (cuando está presente)
- 9: Código de diseño (iteración de plataforma)
- 35: Clase de tensión en kV
Construcción
Los modelos JDZ9-35 y JDZF9-35 presentan un diseño tipo poste para exteriores con brida inferior para montaje seguro en subestaciones. El núcleo está fabricado con láminas de acero al silicio de alta calidad, optimizadas para operar con baja densidad de flujo magnético, garantizando linealidad y exactitud en todo el rango de tensión nominal. Los devanados primario y secundario están completamente encapsulados en resina epoxi estable frente a la radiación UV, formando una estructura monolítica y exenta de vacíos que resiste el tracking, el envejecimiento y la degradación ambiental.
Este sistema integrado de aislamiento mantiene un rendimiento dieléctrico constante bajo condiciones variables de humedad, temperatura y contaminación. El diseño cumple con los requisitos de contaminación grado II e incluye distancias adecuadas de fuga y separación para un servicio fiable al aire libre. La integración opcional de pararrayos de óxido de zinc mejora la protección contra sobretensiones cuando así lo requieran los estudios del sistema.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Exterior, montado sobre poste en subestaciones
- Altitud: ≤ 1000 m sobre el nivel del mar
- Temperatura ambiente: -25 °C a +40 °C (promedio diario ≤ 30 °C)
- Humedad relativa: Promedio diario ≤ 95 %, promedio mensual ≤ 90 %
- Grado de contaminación: Grado II
- Condiciones ambientales: Sin gases corrosivos, medios explosivos ni vibraciones anormales
Datos técnicos
| Modelo | Relación nominal de tensión (V) |
Combinación de clases de exactitud |
Salida nominal (VA) |
Salida máxima (VA) |
Nivel de aislamiento (kV) Um / LIWL / ACWL |
|---|---|---|---|---|---|
| JDZ9-35 | 35000 / 100 35000 / 220 |
0,2 | 50 | 800 | 40,5 / 95 / 200 |
| JDZ9-35 | 35000 / 100 35000 / 220 |
0,5 | 90 | 800 | 40,5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0,2 / 0,2 | 30/30, 30/50, 50/50 | 2 × 400 | 40,5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0,2 / 0,5 | 30/30, 30/50, 50/50 | 2 × 400 | 40,5 / 95 / 200 |
| JDZF9-35 | 35000 / 100 / 100 35000 / 100 / 220 |
0,5 / 0,5 | 30/30, 30/50, 50/50 | 2 × 400 | 40,5 / 95 / 200 |
Instalación y cableado
Diagrama de instalación
La conexión primaria se realiza mediante barra colectora de alta tensión o terminal en el borne A. El borne X debe conectarse a tierra según la práctica de puesta a tierra del sistema. Los terminales secundarios deben conectarse a contadores, relés o equipos de supervisión, con un punto (normalmente x o x1) conectado fiablemente a tierra. Deben mantenerse distancias adecuadas entre fases y entre fase y tierra para garantizar la coordinación del aislamiento y la seguridad.
Dimensiones externas
| Dimensión | Valor (mm) |
|---|---|
| Altura total | Aprox. 650 |
| Ancho de la brida base | Aprox. 200 |
| Patrón de agujeros de montaje | 4 × Φ14, PCD aprox. 160 |
| Distancia fase-tierra | ≥ 300 |
| Distancia fase-fase | ≥ 500 |
Selección y preguntas frecuentes
Guía de selección
- Especifique la tensión primaria como 35000 V (fase-tierra) para sistemas no puestos a tierra o 35 kV/√3 para sistemas en estrella puestos a tierra.
- Seleccione la tensión secundaria (100 V, 220 V o 100/√3 V) según los requisitos de los instrumentos conectados y la configuración del sistema.
- Elija el JDZ9-35 para aplicaciones de propósito único; seleccione el JDZF9-35 para circuitos separados de medición y protección.
- Asegúrese de que la carga nominal (VA) supere en un margen del 20-30 % la carga total conectada (instrumentos + cableado) para garantizar exactitud y seguridad térmica.
- Confirme la clase de exactitud: 0,2 o 0,5 para medición comercial; 6P solo si se requiere función de protección (no aplicable al modelo base JDZ9-35).
- Para altitudes > 1000 m o grados de contaminación > II, solicite revisión técnica para coordinación del aislamiento.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión a más de 1000 metros de altitud?
No es recomendable para altitudes superiores. Está diseñado para ≤ 1000 m sobre el nivel del mar en exteriores. Consulte al fabricante para ajustes de aislamiento en altitudes mayores.
Q2: ¿Qué clase de exactitud es adecuada para mediciones de facturación en 35kV?
Seleccione la clase 0,2 para aplicaciones de facturación. El modelo JDZ9-35 ofrece 50 VA de salida nominal en esta clase. Confirme los requisitos de carga con nuestro equipo técnico.
Q3: ¿Cómo afecta la humedad ambiental al funcionamiento de estos transformadores para exteriores?
Soporta condiciones de alta humedad sin degradación. La humedad relativa promedio diaria no debe exceder el 95 % ni el 90 % mensual. Verifique que no haya gases corrosivos en el sitio.
Q4: ¿Qué pruebas de fábrica se realizan antes del envío de los equipos?
Se ejecutan pruebas de rutina según normativas vigentes para garantizar el nivel de aislamiento de 40,5 kV. Solicite el certificado de pruebas específico para su proyecto al realizar el pedido.
Q5: ¿En qué tipo de subestaciones se utilizan estos transformadores de tensión de 35kV?
Se aplican en subestaciones a la intemperie montados sobre postes. Son ideales para sistemas de 35 kV con grado de contaminación II. Contacte para verificar compatibilidad con su diseño de subestación.
Q6: ¿Es posible personalizar la relación de tensión secundaria para requerimientos específicos del proyecto?
Sí, la fabricación admite configuraciones específicas. Las relaciones estándar son 35000/100 V o 35000/220 V. Envíe su especificación técnica para confirmar la viabilidad y los tiempos de entrega.
