نظرة عامة
محولات الجهد الأحادية الطور من سلسلة JDZJ (بما في ذلك الموديلات JDZJ-3 وJDZJ-6 وJDZJ-10) هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس الجهد بدقة، وعدادات الطاقة، وحماية المرحلات في أنظمة التيار المتردد الداخلية بجهد 3–10 كيلوفولت وتردد 50 هرتز. وبالاعتماد على قانون فاراداي للحث الكهرومغناطيسي، توفر هذه المحولات جهودًا ثانوية معزولة كهربائيًّا (galvanically isolated) تتناسب طرديًّا مع الجهد الأولي، مما يضمن أداءً موثوقًا في شبكات التوزيع متوسطة الجهد.
يوفر الهيكل المصبوب من راتنج الإيبوكسي مقاومة ممتازة للرطوبة، وقوة ميكانيكية عالية، واستقرارًا عازلًا طويل الأمد، مما يجعل هذه الوحدات مثالية للتثبيت في معدات التوزيع الداخلية المدمجة التي تتطلب وظيفتين في آنٍ واحد: دوائر العدّ والحماية.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 3 كيلوفولت، 6 كيلوفولت، أو 10 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز |
| نسبة الجهد | 3000/√3:100/√3:100/3 6000/√3:100/√3:100/3 10000/√3:100/√3:100/3 |
| فئات الدقة | 0.5 / 1 / 3 |
| القدرة المقننة (فولت أمبير) | حتى 80 (0.5)، 150 (1)، 300 (3) حسب الموديل |
| أقصى قدرة (فولت أمبير) | 200 (JDZJ-3)، 400 (JDZJ-6)، 500 (JDZJ-10) |
| مستوى العزل (كيلوفولت) | 3.5/23/40، 6.9/32/60، 12/42/75 |
| الهيكل | مصبوب من راتنج الإيبوكسي، أحادي الطور، ذو لفتين |
| التحمل الزلزالي | 0.4g (شدة IX) |
| المعايير المطبقة | GB 1207 / IEC 61869-3 / IEC 61869-1 |

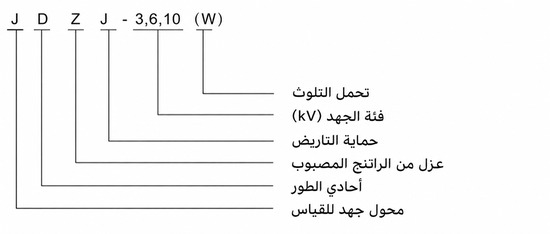

ترميز الموديل
- J: محول جهد (VT)
- D: تكوين أحادي الطور
- Z: نوع داخلي مدعوم (عمودي)
- J: هيكل عزل مصبوب من راتنج الإيبوكسي
- 3 / 6 / 10: فئة الجهد بالكيلوفولت
- (W): متغير اختياري بتحسين بيئي
الهيكل

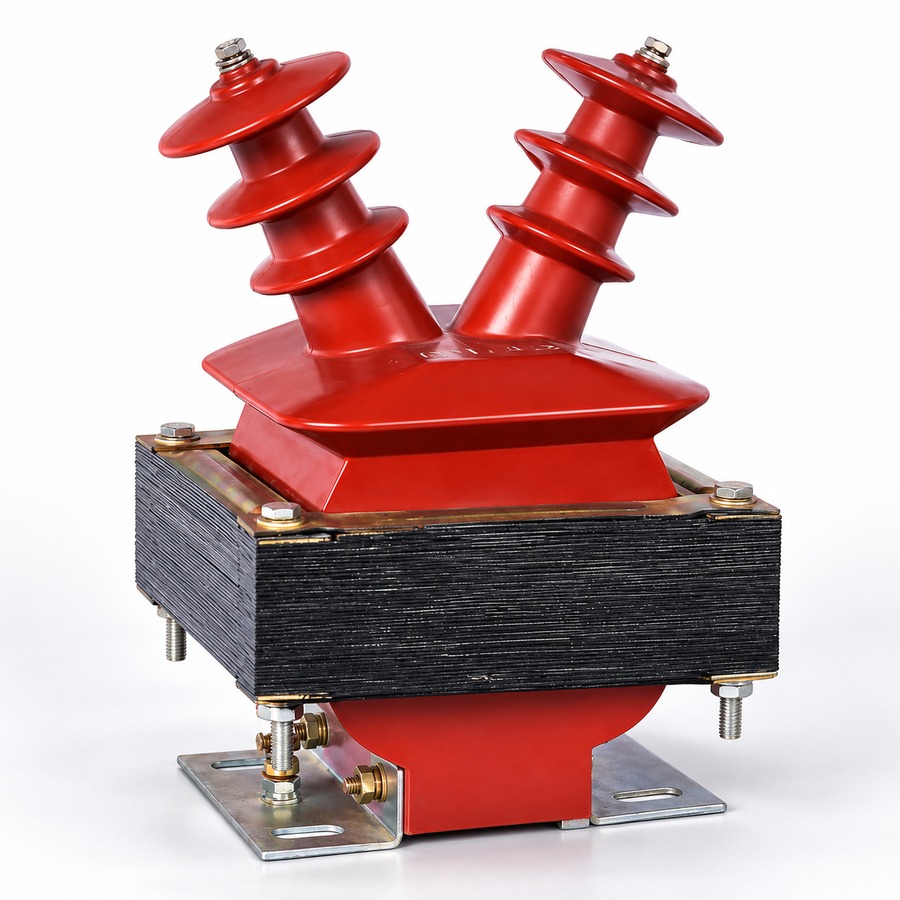

تتميز سلسلة JDZJ بهيكل مغلق بالكامل مصنوع من راتنج الإيبوكسي المصبوب، مع قلب مغناطيسي حلقي مكون من صفائح، ولفتين أولية وثانوية مرتبة بشكل متحد المركز. يضمن هذا التصميم قوة عازلة فائقة، ومقاومة للرطوبة والتلوث، ومتانة ميكانيكية عالية لخدمة داخلية طويلة الأمد. ويُحسّن الشكل العمودي المدمج من استغلال المساحة في لوحات التوزيع مع الحفاظ على المسافات الكهربائية المطلوبة.
تسمح اللفتان الثانويتان بتوصيل متزامن لدوائر العدّ والحماية دون التأثير على الأداء. وتُغلف جميع المكونات الداخلية بالكامل في راتنج إيبوكسي عالي الجودة، مما يلغي الفراغات الهوائية ويمنع التفريغ الجزئي في ظروف التشغيل العادية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي (تلوث معتدل)
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- الرطوبة النسبية: ≤ 85% عند +20°م
- التحمل الزلزالي: تسارع أفقي 0.4g
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والمواد القابلة للانفجار، والاهتزاز أو الصدمات الشديدة
البيانات الفنية
| المعامل | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
|---|---|---|---|
| نسبة الجهد المقننة | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| التردد المقنن (هرتز) | 50 | 50 | 50 |
| القدرة المقننة (فولت أمبير) فئة 0.5 فئة 1 فئة 3 |
30 50 80 |
50 80 200 |
80 150 300 |
| أقصى قدرة (فولت أمبير) | 200 | 400 | 500 |
| مستوى العزل (كيلوفولت) Um / Ud / Up |
3.5 / 23 / 40 | 6.9 / 32 / 60 | 12 / 42 / 75 |
| معامل القدرة للحمل | cos φ = 0.8 (متأخر) | cos φ = 0.8 (متأخر) | cos φ = 0.8 (متأخر) |
التركيب والتوصيلات
مخطط التركيب

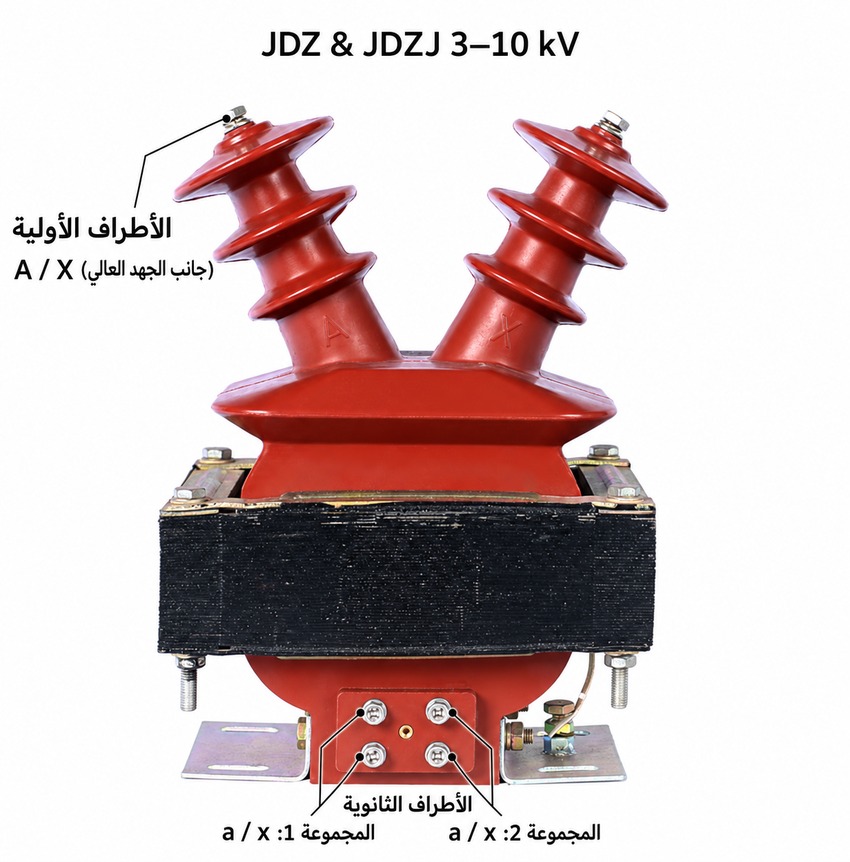

تقع الأطراف الأولية (A، X) في الجزء العلوي من الوحدة لتوصيلها بقضيب التوزيع متوسط الجهد. أما الأطراف الثانوية (a، x لكل مجموعة لفات) فهي متاحة عبر أطراف براغي في القاعدة. ويتم تركيب المحول عموديًّا باستخدام فتحات التثبيت في القاعدة. تأكد من تأريض أحد الأطراف الثانوية وفقًا للمعايير المعمول بها.
الأبعاد الخارجية
| الموديل | الارتفاع الكلي (مم) | عرض القاعدة (مم) | مسافة بين فتحات التثبيت (مم) | قطر الطرف الأولي Φ (مم) |
|---|---|---|---|---|
| JDZJ-3(W) | 320 | 120 | 90 | 12 |
| JDZJ-6(W) | 410 | 140 | 110 | 14 |
| JDZJ-10(W) | 520 | 160 | 130 | 16 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر فئة الجهد (3/6/10 كيلوفولت) بما يتوافق مع جهد نظامك الاسمي.
- اختر فئة الدقة 0.5 أو 1 للعدّ التجاري؛ أما فئة 3 فهي مناسبة لمرحلات الحماية.
- تأكد من أن الحمل الثانوي الكلي (فولت أمبير) لا يتجاوز القدرة المقننة عند فئة الدقة المحددة.
- تحقق من أن مستوى العزل يتوافق مع متطلبات التناسق العازلي لمعدات التوزيع المحلية.
- حدد المتغير (W) فقط إذا كانت هناك حاجة لأداء بيئي أو مقاومة تلوث محسّنة.
- للحصول على نسب جهد أو قدرات أو تحمل زلزالي غير قياسي، يُرجى طلب مراجعة هندسية من المصنع.
الأسئلة الشائعة
Q1: كيف أختار فئة الدقة المناسبة لأجهزة القياس؟
تتوفر فئات الدقة 0.5 و1 و3. يجب مطابقة فئة الدقة والقدرة المقننة مع حمل الجهاز المتصل. راجع الجدول الفني للاختيار الدقيق.
Q2: هل يمكن تركيب محولات الجهد هذه في الهواء الطلق؟
لا، مصممة للتركيب الداخلي فقط في بيئات ذات تلوث معتدل. يجب أن تكون خالية من الغازات المسببة للتآكل والاهتزاز الشديد.
Q3: هل يتم إرفاق تقارير الاختبار المصنعي مع الشحنة؟
نعم، يتم إجراء اختبارات روتينية قياسية لكل وحدة. يمكن توفير شهادات معايرة واختبارات نوع خاصة حسب طلب المشروع. تواصل معنا للتفاصيل.
Q4: ما هو مستوى العزل الكهربائي لنموذج 10 كيلوفولت؟
يبلغ مستوى العزل 12/42/75 كيلوفولت للجهد الأقصى والنبضي والترددي. العزل مصنوع من الراتنج الإيبوكسي لضمان الموثوقية في الظروف الداخلية.
Q5: هل يمكن تخصيص نسبة الجهد المقننة حسب الطلب؟
النسب القياسية المتاحة هي 3 و6 و10 كيلوفولت. أي تخصيص لنسب التحويل يتطلب تأكيداً مسبقاً من قسم الهندسة. يرجى إرسال المواصفات الفنية.
Q6: أين تُستخدم محولات الجهد أحادية الطور من سلسلة JDZJ؟
تُستخدم في لوحات التوزيع الداخلية ومحطات المحولات بجهود 3 إلى 10 كيلوفولت. تناسب تطبيقات القياس والحماية في شبكات التردد 50 هرتز.
