Descripción general

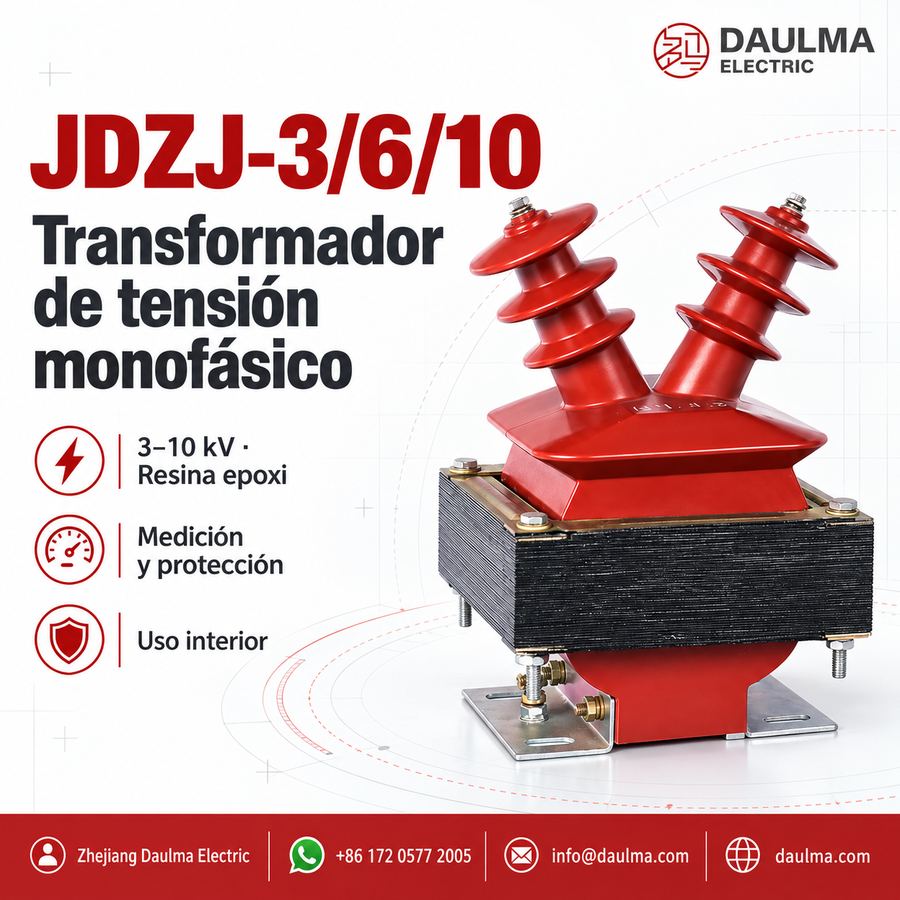

Los transformadores de tensión monofásicos de resina epoxi de la serie JDZJ (modelos JDZJ-3, JDZJ-6 y JDZJ-10) son dispositivos electromagnéticos de precisión diseñados para medición exacta de tensión, facturación energética y protección por relés en sistemas eléctricos trifásicos interiores de 3–10 kV y 50 Hz. Basados en la ley de inducción electromagnética de Faraday, estos transformadores proporcionan tensiones secundarias aisladas galvánicamente y proporcionales a la tensión primaria, garantizando un rendimiento fiable en redes de distribución de media tensión.
La construcción moldeada en resina epoxi ofrece excelente resistencia a la humedad, alta resistencia mecánica y estabilidad aislante a largo plazo, lo que los hace ideales para instalaciones compactas en celdas interiores que requieren funcionalidad dual tanto en circuitos de medición como de protección.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 3 kV, 6 kV o 10 kV (interior) |
| Frecuencia nominal | 50 Hz |
| Relación de transformación | 3000/√3:100/√3:100/3 6000/√3:100/√3:100/3 10000/√3:100/√3:100/3 |
| Clases de exactitud | 0,5 / 1 / 3 |
| Potencia nominal (VA) | Hasta 80 (0,5), 150 (1), 300 (3) por modelo |
| Potencia máxima (VA) | 200 (JDZJ-3), 400 (JDZJ-6), 500 (JDZJ-10) |
| Nivel de aislamiento (kV) | 3,5/23/40, 6,9/32/60, 12/42/75 |
| Construcción | Moldeado en resina epoxi, monofásico, doble bobinado |
| Resistencia sísmica | 0,4g (intensidad IX) |
| Normas aplicables | GB 1207 / IEC 61869-3 / IEC 61869-1 |
Designación del modelo
- J: Transformador de tensión (TT)
- D: Configuración monofásica
- Z: Tipo soporte (pilar) para interior
- J: Estructura aislante moldeada en resina epoxi
- 3 / 6 / 10: Clase de tensión en kV
- (W): Variante opcional con prestaciones ambientales mejoradas
Construcción
La serie JDZJ presenta un diseño totalmente encapsulado en resina epoxi, con núcleo magnético laminado de tipo anular y bobinados primario y secundario dispuestos concéntricamente. Esta construcción garantiza una elevada rigidez dieléctrica, resistencia a la humedad y a la contaminación, y una integridad mecánica robusta para servicio prolongado en interiores. Su forma compacta vertical tipo poste optimiza el espacio en los cuadros de distribución, manteniendo las distancias eléctricas requeridas.
Los dobles bobinados secundarios permiten conectar simultáneamente circuitos de medición y protección sin comprometer el rendimiento. Todos los componentes internos están completamente encapsulados en resina epoxi de alta calidad, eliminando huecos de aire y evitando descargas parciales en condiciones normales de operación.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Interior (contaminación moderada)
- Altitud: ≤ 1000 m sobre el nivel del mar
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: ≤ 85% a +20 °C
- Resistencia sísmica: Aceleración horizontal de 0,4g
- Condiciones ambientales: Libre de gases corrosivos, atmósferas explosivas, vibraciones o choques severos
Datos técnicos
| Parámetro | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
|---|---|---|---|
| Relación de tensión nominal | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| Frecuencia nominal (Hz) | 50 | 50 | 50 |
| Potencia nominal (VA) clase 0,5 clase 1 clase 3 |
30 50 80 |
50 80 200 |
80 150 300 |
| Potencia máxima (VA) | 200 | 400 | 500 |
| Nivel de aislamiento (kV) Um / Ud / Up |
3,5 / 23 / 40 | 6,9 / 32 / 60 | 12 / 42 / 75 |
| Factor de potencia de la carga | cos φ = 0,8 (inductivo) | cos φ = 0,8 (inductivo) | cos φ = 0,8 (inductivo) |
Instalación y cableado
Diagrama de instalación
Los terminales primarios (A, X) se ubican en la parte superior de la unidad para conexión al juego de barras de media tensión. Los terminales secundarios (a, x para cada grupo de bobinado) son accesibles mediante bornes roscados en la base. El transformador se monta verticalmente utilizando los orificios de fijación de la base. Asegúrese de conectar a tierra uno de los terminales secundarios según las normas aplicables.
Dimensiones exteriores
| Modelo | Altura total (mm) | Ancho de base (mm) | Distancia entre agujeros de montaje (mm) | Φ terminal primario (mm) |
|---|---|---|---|---|
| JDZJ-3(W) | 320 | 120 | 90 | 12 |
| JDZJ-6(W) | 410 | 140 | 110 | 14 |
| JDZJ-10(W) | 520 | 160 | 130 | 16 |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la clase de tensión (3/6/10 kV) que coincida con la tensión nominal de su sistema.
- Elija la clase de exactitud 0,5 o 1 para facturación; la clase 3 es adecuada para relés de protección.
- Verifique que la carga total secundaria (VA) no supere la potencia nominal en la clase de exactitud especificada.
- Confirme que el nivel de aislamiento cumpla con los requisitos locales de coordinación dieléctrica del equipo.
- Especifique la variante (W) únicamente si se requiere un rendimiento mejorado frente a la contaminación o condiciones ambientales.
- Para relaciones de transformación, potencias o calificaciones sísmicas no estándar, solicite revisión técnica de fábrica.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión en exteriores?
No, está diseñado exclusivamente para ambientes interiores con contaminación moderada. Requiere ausencia de gases corrosivos y vibraciones severas. Consulte alternativas para instalación exterior si su proyecto lo requiere.
Q2: ¿Qué clase de precisión elegir para medición y protección?
Seleccione la clase 0,5 para medición y clase 3 para protección. El modelo JDZJ-10 ofrece hasta 80 VA en clase 0,5 y 300 VA en clase 3. Confirme la carga exacta con nuestro equipo técnico.
Q3: ¿Qué pruebas de fábrica se realizan antes del envío?
Los protocolos de pruebas de fábrica están sujetos a confirmación según la normativa del proyecto. Se realizan ensayos estándar de rutina para garantizar el cumplimiento. Contacte con nuestro equipo para solicitar el certificado específico.
Q4: ¿Cómo afecta la altitud a la instalación de este equipo?
La altitud máxima de instalación es de 1000 metros sobre el nivel del mar. Para altitudes superiores, la capacidad de aislamiento disminuye y requiere factores de corrección. Solicite una evaluación técnica personalizada si su proyecto supera este límite.
Q5: ¿Están disponibles relaciones de tensión personalizadas para proyectos especiales?
Sí, la fabricación con relaciones de tensión personalizadas está sujeta a confirmación técnica. Los modelos estándar operan a 50 Hz con ratios como 10000/√3/100/√3. Envíe las especificaciones de su proyecto para evaluar la viabilidad y plazos de entrega.
Q6: ¿Por qué elegir resina epoxi para estos transformadores de tensión?
Se utilizan para medición y protección en sistemas de potencia interiores de 3, 6 y 10 kV. La carcasa de resina epoxi garantiza un alto nivel de aislamiento y resistencia mecánica. Consulte nuestro catálogo para aplicaciones en celdas de media tensión.
Q7: ¿Cuál es el nivel de aislamiento del modelo de 10 kV?
El nivel de aislamiento para el JDZJ-10 es de 12/42/75 kV (Um/Ud/Up). Este diseño soporta un factor de potencia de carga inductivo de 0,8. Verifique los requisitos de aislamiento de su celda antes de confirmar el pedido.
