Gambaran Keseluruhan
Pengubah voltan resin epoksi fasa tunggal siri JDZJ (termasuk model JDZJ-3, JDZJ-6, dan JDZJ-10) ialah peranti elektromagnet berketepatan tinggi yang direka untuk pengukuran voltan yang tepat, pemeteran tenaga, dan perlindungan geganti dalam sistem kuasa AC dalam bangunan 3–10 kV yang beroperasi pada 50 Hz. Berdasarkan hukum aruhan elektromagnet Faraday, pengubah ini membekalkan voltan sekunder yang terpencil secara galvanik dan berkadar dengan input primer, memastikan prestasi yang boleh dipercayai dalam rangkaian pengagihan voltan sederhana.
Konstruksi tuangan resin epoksi memberikan ketahanan kelembapan yang sangat baik, kekuatan mekanikal, dan kestabilan penebatan jangka panjang, menjadikannya sesuai untuk pemasangan suisgear dalam bangunan yang padat yang memerlukan fungsi dual untuk litar pemeteran dan perlindungan.
Ringkasan Penilaian Utama
| Parameter | Nilai |
|---|---|
| Kelas voltan sistem | 3 kV, 6 kV, atau 10 kV (dalam bangunan) |
| Frekuensi terkadat | 50 Hz |
| Nisbah voltan | 3000/√3:100/√3:100/3 6000/√3:100/√3:100/3 10000/√3:100/√3:100/3 |
| Kelas kepersisan | 0.5 / 1 / 3 |
| Output terkadat (VA) | Sehingga 80 (0.5), 150 (1), 300 (3) setiap model |
| Output maksimum (VA) | 200 (JDZJ-3), 400 (JDZJ-6), 500 (JDZJ-10) |
| Tahap penebatan (kV) | 3.5/23/40, 6.9/32/60, 12/42/75 |
| Konstruksi | Tuangan resin epoksi, fasa tunggal, belitan dual |
| Kapasiti seismik | 0.4g (keamatan IX) |
| Piawai yang terpakai | GB 1207 / IEC 61869-3 / IEC 61869-1 |
Penamaan Model
- J: Pengubah voltan (VT)
- D: Konfigurasi fasa tunggal
- Z: Jenis sokongan (tiang) dalam bangunan
- J: Struktur penebatan tuangan resin epoksi
- 3 / 6 / 10: Kelas voltan dalam kV
- (W): Varian persekitaran dipertingkatkan pilihan
Konstruksi
Siri JDZJ menampilkan reka bentuk tuangan resin epoksi tertutup sepenuhnya dengan teras magnet jenis cincin berlaminasi dan belitan primer serta sekunder yang disusun secara sepusat. Konstruksi ini memastikan kekuatan dielektrik yang unggul, ketahanan terhadap kelembapan dan pencemaran, serta integriti mekanikal yang teguh untuk perkhidmatan dalam bangunan jangka panjang. Faktor bentuk jenis tiang menegak yang padat mengoptimumkan ruang dalam panel suisgear sambil mengekalkan jarak elektrik yang diperlukan.
Belitan sekunder dual membolehkan sambungan serentak ke litar pemeteran dan perlindungan tanpa menjejaskan prestasi. Semua komponen dalaman dibungkus sepenuhnya dalam resin epoksi gred tinggi, menghapuskan celah udara dan mencegah pelepasan separa di bawah keadaan operasi biasa.
Parameter teknikal
Keadaan Perkhidmatan
- Persekitaran pemasangan: Dalam bangunan (pencemaran sederhana)
- Ketinggian: ≤ 1000 m atas paras laut
- Suhu persekitaran: -5°C hingga +40°C
- Kelembapan relatif: ≤ 85% pada +20°C
- Kapasiti seismik: Pecutan mendatar 0.4g
- Keadaan persekitaran: Bebas daripada gas hakisan, media letupan, getaran atau kejutan yang teruk
Data Teknikal
| Parameter | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
|---|---|---|---|
| Nisbah voltan terkadat | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| Frekuensi terkadat (Hz) | 50 | 50 | 50 |
| Output terkadat (VA) Kelas 0.5 Kelas 1 Kelas 3 |
30 50 80 |
50 80 200 |
80 150 300 |
| Output maksimum (VA) | 200 | 400 | 500 |
| Tahap penebatan (kV) Um / Ud / Up |
3.5 / 23 / 40 | 6.9 / 32 / 60 | 12 / 42 / 75 |
| Faktor kuasa beban | cos φ = 0.8 (tertinggal) | cos φ = 0.8 (tertinggal) | cos φ = 0.8 (tertinggal) |
Pemasangan dan pendawaian
Rajah Pemasangan

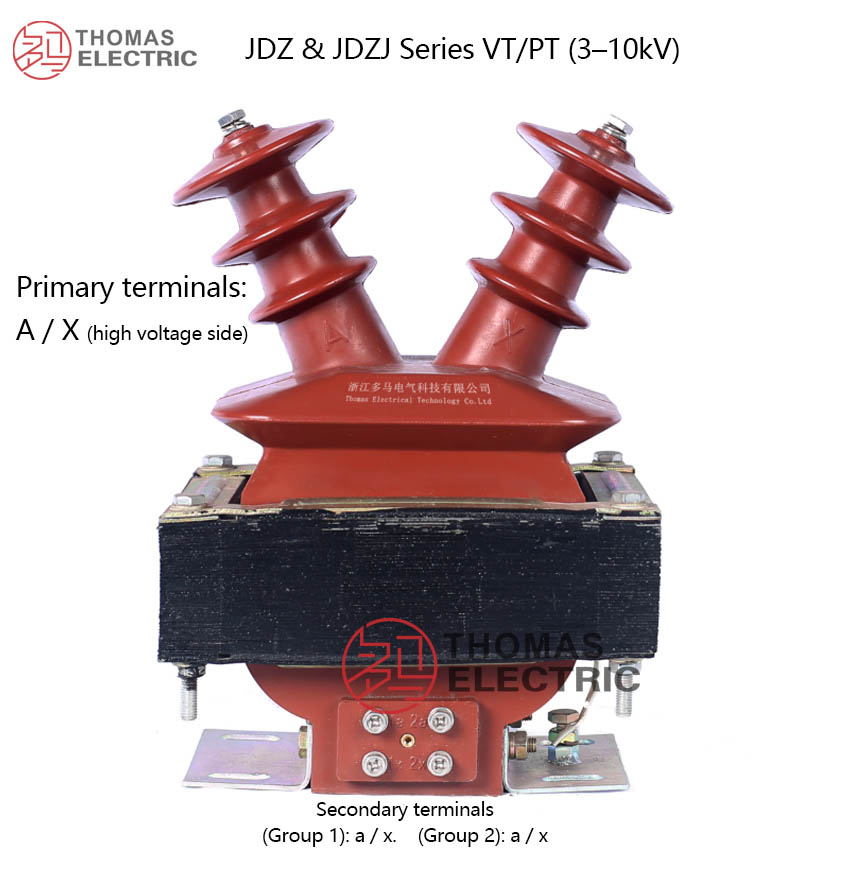

Terminal primer (A, X) terletak di bahagian atas unit untuk sambungan ke bar bas voltan sederhana. Terminal sekunder (a, x untuk setiap kumpulan belitan) boleh diakses melalui terminal skru di bahagian bawah. Pengubah dipasang secara menegak menggunakan lubang pengikat tapak. Pastikan pembumian yang betul bagi satu terminal sekunder mengikut piawai yang terpakai.
Dimensi Keseluruhan
| Model | Ketinggian Keseluruhan (mm) | Lebar Tapak (mm) | Jarak Lubang Pemasangan (mm) | Φ Terminal Primer (mm) |
|---|---|---|---|---|
| JDZJ-3(W) | 320 | 120 | 90 | 12 |
| JDZJ-6(W) | 410 | 140 | 110 | 14 |
| JDZJ-10(W) | 520 | 160 | 130 | 16 |
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih kelas voltan (3/6/10 kV) yang sepadan dengan voltan nominal sistem anda.
- Pilih kelas kepersisan 0.5 atau 1 untuk pemeteran hasil; kelas 3 sesuai untuk geganti perlindungan.
- Sahkan jumlah beban sekunder (VA) tidak melebihi output terkadat pada kelas kepersisan yang dinyatakan.
- Sahkan tahap penebatan memenuhi keperluan koordinasi dielektrik suisgear tempatan.
- Nyatakan varian (W) hanya jika prestasi pencemaran atau persekitaran yang dipertingkatkan diperlukan.
Soalan Lazim
S1: Bagaimanakah saya memilih dengan betul antara model JDZJ-3, JDZJ-6, dan JDZJ-10 untuk aplikasi suisgear dalam bangunan 10 kV yang memerlukan fungsi pemeteran dan perlindungan?
Pilih model JDZJ-10W apabila voltan nominal sistem anda ialah 10 kV (fasa-ke-fasa). “10” dalam JDZJ-10 sepadan dengan kelas voltan sistem mengikut GB 1207/IEC 61869-3. Untuk fungsi dual, sahkan bahawa beban sekunder daripada pemeteran yang disambungkan (contohnya, meter kWh) dan geganti perlindungan tidak melebihi output terkadat pada kelas kepersisan yang diperlukan—biasanya 80 VA pada kelas 0.5 untuk pemeteran dan 300 VA pada kelas 3P untuk perlindungan. Pastikan jumlah beban yang disambungkan kekal di bawah 500 VA (output maksimum) untuk mengelak ketepuan. Juga sahkan tahap penebatan (12/42/75 kV untuk Um/Ud/Up) selaras dengan keperluan ujian dielektrik suisgear anda.
S2: Mengapakah siri JDZJ menyatakan dua belitan sekunder dengan nisbah 100/√3 V dan 100/3 V, dan bagaimanakah ia harus diperuntukkan antara litar pemeteran dan perlindungan?
Belitan sekunder dual menyediakan pengasingan fungsi: belitan 100/√3 V (setara fasa-ke-neutral) ditujukan untuk pemeteran dan instrumentasi, manakala belitan 100/3 V (voltan jujukan sifar atau sisa) menyokong skim perlindungan kesalahan bumi. Reka bentuk ini mematuhi IEC 61869-3 dengan mengasingkan litar pemeteran yang sensitif daripada beban perlindungan yang kaya dengan transient. Peruntukkan kelas kepersisan yang lebih tinggi (contohnya, 0.5) kepada belitan 100/√3 V untuk pemeteran hasil, dan kelas 3P kepada belitan 100/3 V untuk geganti lebih voltan atau kesalahan bumi. Jangan sekali-kali berkongsi beban merentasi belitan tanpa mengesahkan had VA individu.
S3: Apakah ralat pemasangan kritikal yang menjejaskan prestasi atau keselamatan pengubah voltan JDZJ-10W dalam suisgear tertutup logam?
Tiga kesilapan biasa mesti dielakkan: (1) Membiarkan litar sekunder terbuka semasa pengaktifan primer—ini mengaruh lebih voltan berbahaya akibat ketepuan teras; sentiasa pastikan beban rintangan minimum atau pintaskan satu terminal sekunder semasa menguji. (2) Gagal membumikan satu titik bagi setiap litar sekunder—seperti yang diwajibkan oleh IEC 61869-1—untuk mencegah gandingan kapasitif dan potensi terapung. (3) Pemasangan mekanikal yang tidak betul: penjajaran yang salah atau mengetatkan bolt tapak JDZJ-10W secara berlebihan (jarak lubang pemasangan = 130 mm) boleh menyebabkan retakan tegasan pada perumah resin epoksi. Sahkan jarak mengikut dimensi (ketinggian keseluruhan = 520 mm) untuk mengelakkan gangguan bar bas.
S4: Bagaimanakah output terkadat (VA) dan kelas kepersisan berinteraksi dalam operasi sebenar, dan apakah yang berlaku jika beban melebihi spesifikasi?
Output terkadat mentakrifkan beban VA maksimum di mana pengubah mengekalkan kelas kepersisan yang diisytiharkannya (contohnya, 80 VA pada kelas 0.5 untuk JDZJ-10W). Melebihi beban ini meningkatkan ralat nisbah dan sudut fasa secara tidak linear—berpotensi menyebabkan ketidaktepatan pemeteran >±0.5% atau kelewatan operasi geganti. Sebagai contoh, menyambungkan beban 100 VA kepada belitan kelas 0.5 yang terkadat pada 80 VA mungkin merosakkan kepersisan kepada kelas 1 atau lebih teruk. Sentiasa kira jumlah beban (pendawaian + galangan peranti × I²) pada cos φ = 0.8 tertinggal. Jika beban menghampiri 80–90% daripada output terkadat, pertimbangkan untuk menaik taraf kepada varian output lebih tinggi atau memisahkan beban merentasi belitan.
S5: Bagaimanakah konstruksi tuangan resin epoksi model JDZJ-W dibandingkan dengan VT berisi minyak atau berpenebat SF6 dari segi penyelenggaraan dan kesesuaian persekitaran?
VT tuangan resin epoksi seperti JDZJ-10W menghapuskan risiko kebakaran, kebocoran minyak, dan pengendalian gas yang dikaitkan dengan jenis minyak/SF6, menjadikannya sesuai untuk pencawang dalam bangunan dengan kekangan ruang atau keselamatan. Ia tidak memerlukan penyelenggaraan rutin (tiada ujian minyak, pengisian semula gas, atau penyelenggaraan penapis) dan menunjukkan ketahanan yang unggul terhadap kelembapan (≤85% RH pada 20°C) dan pencemaran sederhana. Walau bagaimanapun, ia kurang sesuai untuk aplikasi luar bangunan atau ketinggian tinggi (>1000 m) di mana koordinasi penebatan luaran menjadi kritikal. Tidak seperti unit berisi minyak, VT epoksi tidak boleh dibaiki—kegagalan memerlukan penggantian—tetapi menawarkan jangka hayat perkhidmatan 25+ tahun di bawah keadaan yang dinyatakan kerana ketiadaan pelepasan separa.
S6: Bolehkah siri JDZJ disesuaikan untuk nisbah voltan bukan standard, kelas kepersisan, atau penilaian seismik yang dipertingkatkan melebihi 0.4g?
Ya, tertakluk kepada pengesahan kejuruteraan. Nisbah standard mengikut sekunder 100/√3:100/3 V, tetapi nisbah tersuai (contohnya, 110/√3 V) adalah boleh dilaksanakan untuk sistem legasi. Kelas kepersisan melebihi 0.5/1/3 (contohnya, 0.2 untuk pemeteran kepersisan tinggi) mungkin ditawarkan jika reka bentuk teras membenarkan tanpa melebihi had terma. Kapasiti seismik ditetapkan pada 0.4g (keamatan IX) mengikut reka bentuk standard; penilaian yang lebih tinggi memerlukan pengukuhan struktur dan ujian kelayakan berasingan. Semua penyesuaian memberi kesan kepada masa utama (+2–4 minggu) dan kos (+10–25%), dan mesti merujuk piawai yang terpakai (GB 1207 atau IEC 61869-3) dalam pesanan pembelian.
S7: Apakah pertimbangan perolehan yang memberi kesan kepada jumlah kos pemilikan untuk JDZJ-10W berbanding teknologi VT alternatif dalam projek pengagihan 10 kV?
Walaupun JDZJ-10W mempunyai kos unit awal yang lebih tinggi berbanding VT bingkai terbuka atau rendaman minyak, jumlah kos pemilikannya selalunya lebih rendah kerana sifar penyelenggaraan, jejak padat (mengurangkan saiz suisgear sebanyak ~15%), dan pematuhan dengan kod kebakaran dalam bangunan tanpa kurungan tambahan. Masa utama penghantaran purata 4–6 minggu untuk standard, tetapi turun kepada 2–3 minggu untuk model stok. Trade-off utama: VT epoksi tidak mempunyai toleransi beban lebih jenis minyak (output maksimum dihadkan pada 500 VA), jadi sahkan keserasian tugas kesalahan. Untuk projek yang memerlukan kebolehskalaan masa depan, sahkan kapasiti belitan sandaran—reka bentuk belitan dual JDZJ mengelakkan pengubahsuaian semula yang mahal berbanding alternatif output tunggal.
S8: Bagaimanakah jurutera harus mentafsirkan notasi tahap penebatan “12/42/75 kV” untuk JDZJ-10W, dan mengapa ia penting untuk integrasi suisgear?
Mengikut IEC 61869-3, “12/42/75 kV” menunjukkan: Um = 12 kV (voltan sistem tertinggi), Ud = 42 kV (tahan frekuensi kuasa 1 min), Up = 75 kV (tahan impuls kilat). Nilai-nilai ini mesti diselaraskan dengan profil penebatan keseluruhan suisgear—contohnya, panel 10 kV biasanya memerlukan tahan ≥42 kV AC dan ≥75 kV LI. Tahap penebatan yang tidak sepadan berisiko menyebabkan pancaran flashover semasa ujian atau transient. Ambil perhatian bahawa Um = 12 kV mengesahkan kesesuaian untuk sistem 10 kV (kerana 10 kV ≤ 12 kV). Sentiasa semak silang dengan keperluan kod grid tempatan; sesetengah utiliti mewajibkan Up ≥ 95 kV, memerlukan naik taraf penebatan tersuai.
Soalan Lazim
Q1: Bolehkah pengubah voltan JDZJ-10W dipasang di luar bangunan?
Tidak, ia direka khusus untuk pemasangan dalaman. Persekitaran mesti bebas daripada gas hakisan dan getaran teruk. Sila rujuk spesifikasi untuk syarat persekitaran luar.
Q2: Apakah tahap penebatan untuk model JDZJ-10(W)?
Tahap penebatan adalah 12 / 42 / 75 kV (Um / Ud / Up). Ia menggunakan tuangan resin epoksi untuk kebolehpercayaan tinggi. Sahkan keperluan sistem dengan pihak kilang.
Q3: Kelas ketepatan manakah yang tersedia untuk output JDZJ-10W?
Ia menawarkan Kelas 0.5 (80VA), Kelas 1 (150VA), dan Kelas 3 (300VA). Output maksimum ialah 500VA. Nyatakan kelas ketepatan yang diperlukan semasa membuat pesanan.
Q4: Apakah had ketinggian dan suhu untuk pemasangan pengubah ini?
Pemasangan terhad kepada ketinggian ≤ 1000 meter dan suhu -5°C hingga +40°C. Kelembapan relatif maksimum ialah 85%. Hubungi kami untuk penyesuaian altitude tinggi.
Q5: Adakah pengubah voltan ini tahan terhadap getaran seismik yang teruk?
Ia mempunyai kapasiti seismik pecutan mendatar 0.4g. Walau bagaimanapun, ia mesti dipasang di persekitaran bebas daripada kejutan atau getaran melampau. Sila maklumkan jika terdapat syarat khas.
Q6: Apakah jenis pengubah voltan bagi model JDZJ-10W ini?
Ini adalah pengubah voltan fasa tunggal jenis tuangan resin epoksi. Ia sesuai untuk suisgear dalaman dengan sistem 10kV dan frekuensi 50Hz. Sahkan nisbah voltan terkadat untuk projek anda.
