نظرة عامة

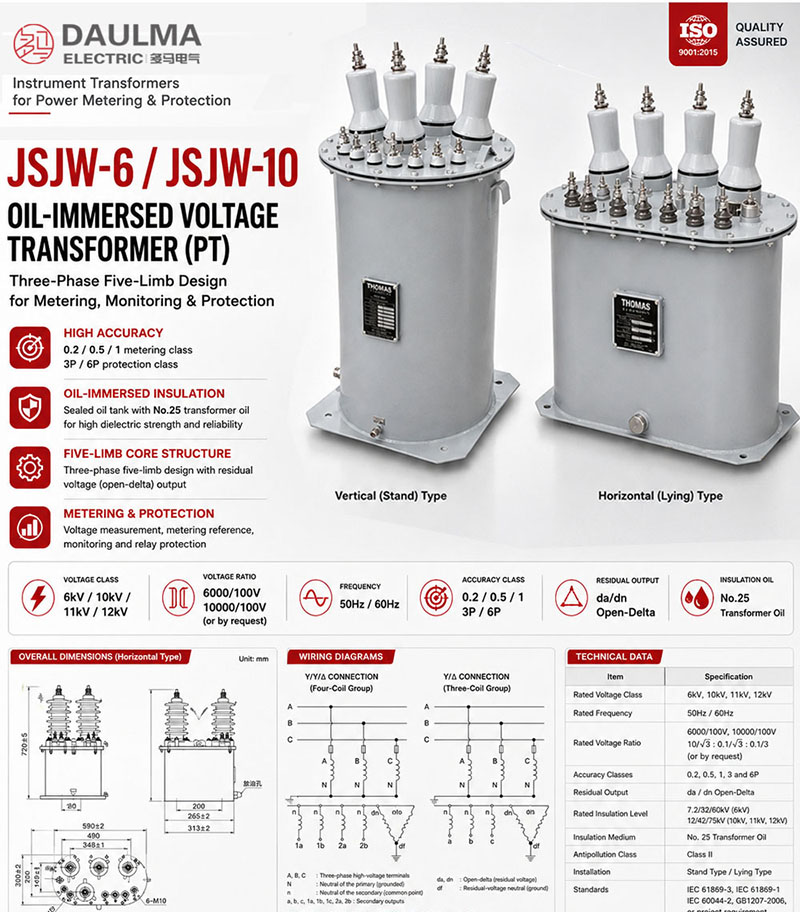

محولا الجهد JSJW-6 وJSJW-10 هما محولا جهد ثلاثيا الطور، خماسي الأرجل، مغموران بالزيت (يُعرفان أيضًا باسم محولي الجهد أو PTs)، مصممان لأنظمة التيار المتردد بجهد 6 كيلوفولت، 10 كيلوفولت، 11 كيلوفولت، و12 كيلوفولت، ويعملان بتردد 50 هرتز أو 60 هرتز. تستخدم هذه الوحدات خزان زيت مغلق مملوء بزيت المحولات رقم 25، وعوازل خزفية، وقلبًا مصنوعًا من صفائح فولاذ السيليكون لتوفير قوة عازلة موثوقة، واستقرار حراري، وأداء عزل طويل الأمد.
تتوفر سلسلة JSJW بأصناف دقة 0.2، 0.5، 1، 3، و6P، وتدعم قياس الطاقة، ومراقبة الجهد، والحماية بواسطة المرحلات، وكشف جهد الباقي عبر لفّة da/dn المتصلة على شكل مثلث مفتوح. وهي متوافقة مع المعايير الدولية بما في ذلك IEC 61869-3 وIEC 60044-2 وGB1207-2006، مما يجعلها مناسبة للتطبيقات في قطاع الكهرباء والصناعات التي تشترط استخدام محولات جهد مغمورة بالزيت بدلاً من البدائل المسبوكة بالراتنج.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد المقنّن | 6 كيلوفولت، 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| نسبة الجهد المقنّن | 6000/100 فولت، 10000/100 فولت، 10/√3 : 0.1/√3 : 0.1/3 (أو حسب مواصفات المشروع) |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| أصناف الدقة | 0.2، 0.5، 1، 3، 6P |
| وسط العزل | زيت محولات رقم 25 |
| مستوى العزل (لفئة 6 كيلوفولت) | 7.2/32/60 كيلوفولت |
| مستوى العزل (لفئة 10–12 كيلوفولت) | 12/42/75 كيلوفولت |
| لفّة جهد الباقي | خرج مثلث مفتوح da/dn |
| هيكل القلب | قلب خماسي الأرجل من صفائح فولاذ السيليكون |
| فئة مقاومة التلوث | الفئة الثانية |
| نوع التركيب | عمودي أو أفقي |
| المعايير المطبقة | IEC 61869-3، IEC 60044-2، GB1207-2006 |
ترميز الموديل
- J: محول جهد / محول جهد كهربائي
- S: هيكل ثلاثي الأطوار
- J: هيكل عزل مغمور بالزيت
- W: هيكل قلب خماسي الأرجل / خماسي الأعمدة
- 6 / 10: مرجع فئة الجهد في الكتالوج بوحدة كيلوفولت
- JSJW-11 / JSJW-12: تسميات فئات الجهد الدولية لمشاريع فئة 11 كيلوفولت و12 كيلوفولت، وتخضع لتأكيد مستوى العزل والنسبة
البناء
تتميز سلسلة JSJW بخزان زيت مغلق يحتوي على قلب من صفائح فولاذ السيليكون، ولفّات أولية وثانوية، ولفّة مخصصة لجهد الباقي لكشف أعطال التماس بالأرض. توفر العوازل الخزفية المثبتة على غطاء الخزان توصيلات للأطراف الأولية، بينما يضمن برغي التأريض السلامة. تتضمن الوحدة مكونات تصريف وتعبئة الزيت، وحلقات رفع للمناولة، وقاعدة تركيب متينة. وبفضل امتلائها بزيت المحولات رقم 25، يوفر نظام العزل المغمور بالزيت قوة عازلة عالية، وتبددًا فعّالًا للحرارة، واستقرارًا طويل الأمد في العزل. ويقلل الخزان المغلق إحكامًا من دخول الرطوبة والشوائب، مما يعزز الموثوقية التشغيلية في البيئات الداخلية والخارجية ضمن ظروف الخدمة القياسية.
المعطيات التقنية
ظروف الخدمة
- درجة حرارة المحيط: من -5°م إلى +40°م
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر
- الرطوبة النسبية: متوسط القيمة اليومية لا يزيد عن 95%، ومتوسط القيمة الشهرية لا يزيد عن 90%
- بيئة التركيب: تركيب داخلي، خالٍ من الاهتزازات أو الصدمات الشديدة، والغازات المتفجرة أو المسببة للتآكل
المواصفات الفنية
محولا الجهد JSJW-6 وJSJW-10 هما محولا جهد ثلاثيا الطور مغموران بالزيت، مصممان لأنظمة 6 كيلوفولت و10 كيلوفولت على التوالي. يتميزان بعزل مغمور بالزيت، ويعملان ضمن مدى درجات حرارة من -5°م إلى +40°م، ومناسبان للتركيبات حتى ارتفاع 1000 متر. تتوافق هذه الوحدات مع معايير محولات الجهد الدولية وتدعم أصناف دقة متعددة بأحمال مقنّنة تتراوح من 60 فولت أمبير إلى 480 فولت أمبير حسب الموديل والتكوين.
| النوع | جهد التشغيل المقنّن (فولت) | الحمل المقنّن (فولت أمبير) | الحمل الحدي (فولت أمبير) | مستوى العزل المقنّن (كيلوفولت) | |||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 3 | ||||
| JSJW-6 | 6000/100 | 60 | 80 | 150 | 320 | 640 | 7.2/32/60 |
| JSJW10 | 10000/100 | 60 | 120 | 200 | 480 | 960 | 12/42/75 |
| JSJW-11 | 11000/100 | ||||||
| JSJW-12 | 12000/100 | ||||||
التركيب والتوصيلات
مخطط التركيب
يمكن تركيب محولي الجهد JSJW-6 وJSJW-10 إما بشكل عمودي (واقف) أو أفقي (مضجع). تُثبّت الوحدات ذات التركيب العمودي عبر أربع ثقوب Φ18 في القاعدة، بمسافات مرجعية للتركيب تبلغ 248 مم لـ JSJW-6 و320 مم لـ JSJW-10. ويُستخدم التركيب الأفقي في الحالات التي تكون فيها المسافة الرأسية محدودة أو يتطلب تخطيط الموقع اتجاهًا أفقيًا للخزان.
مخطط التوصيل
يوضح مخطط التوصيل علامات الأطراف القياسية لمحولات الجهد ثلاثية الأطوار المغمورة بالزيت. تُوصَل اللفّات الأولية بجهد النظام (مثل 6 كيلوفولت أو 10 كيلوفولت)، بينما توفر اللفّات الثانوية جهود خرج مثل 100 فولت، أو 100/√3 فولت، أو 100/3 فولت لدوائر القياس أو القياس أو الحماية. تُوفّر أطراف da/dn المتصلة على شكل مثلث مفتوح جهد الباقي المستخدم في أنظمة كشف أعطال التماس بالأرض. تأكد من استقطاب صحيح وتتابع أطوار دقيق أثناء التوصيل.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة الجهد ومخطط التوصيل معًا. فرّق بين خدمة خط-إلى-خط 6000/100 فولت أو 10000/100 فولت وبين نسب الطور-إلى-الأرض √3 مع لفّة باقٍ بجهد 100/3 فولت.
- اختر بين JSJW-6 أو JSJW-10 بناءً على تنسيق العزل. المستويات المنشورة هي 7.2/32/60 كيلوفولت و12/42/75 كيلوفولت على التوالي؛ أما الإصدارات 11 كيلوفولت/12 كيلوفولت فتُصنع باتفاق.
- طابق صنف الدقة مع الحمل المقنّن. استخدم القيمة الخاصة بالموديل (0.2، 0.5، 1، 3 أو 6P) ولا تخلط بين حد الحمل 640 فولت أمبير/960 فولت أمبير والحمل المقنّن المرتبط بالدقة.
- عرّف دائرة جهد الباقي. تأكد من جهد da/dn، والتوصيل على شكل مثلث مفتوح، وحمل المرحل، والتأريض، وظروف نقطة التعادل في النظام.
- اعتمد تفاصيل الزيت والتركيب. حلّ مسائل مواصفات الزيت، وصيانة الخزان المغلق، والاتجاه العمودي/الأفقي، والأربع ثقوب Ø18، والرفع، والمسافات الآمنة، والفيوزات، وتتابع الأطوار، ومخطط الأطراف.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JSJW-6 في الهواء الطلق؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الغازات المتفجرة أو المسببة للتآكل والاهتزازات الشديدة. يرجى التأكد من توفر ظروف التركيب المناسبة قبل الطلب.
Q2: ما فئة الدقة المناسبة لعدادات القياس التجاري؟
اختر فئة الدقة 0.2 لتطبيقات القياس التجاري والفوترة. يدعم المحول أحمالاً مقننة تصل إلى 60 فولت أمبير لهذه الفئة. تواصل معنا لتأكيد التكوين النهائي.
Q3: متى يتطلب النظام استخدام موديل JSJW-11 بدلاً من JSJW-10؟
يُستخدم موديل JSJW-11 عندما يكون جهد التشغيل المقنن للنظام 11 كيلوفولت بنسبة تحويل 11000/100 فولت. يضمن هذا الاختيار توافقاً دقيقاً مع جهد الشبكة. حدد جهد النظام الدقيق عند الاستفسار.
Q4: هل تتوفر تقارير اختبار المصنع قبل الشحن؟
يتم تصنيع الوحدات وفقاً لمعايير محولات الجهد الدولية. تفاصيل اختبارات المصنع وشهادات المعايرة تخضع لتأكيد الطلب. تواصل مع فريق المبيعات للحصول على تفاصيل الاختبارات المتاحة.
Q5: ما هي مهلة التسليم للموديلات المخصصة؟
تعتمد مهلة التسليم على المواصفات الفنية المطلوبة وكمية الطلب. المحولات القياسية مثل JSJW-6 و JSJW-10 متوفرة عادة بوقت أقصر. يرجى التواصل معنا لتحديد الجدول الزمني الدقيق.
Q6: لماذا يُفضل العزل الزيتي في محولات JSJW-6؟
يوفر العزل الزيتي تبريلاً فعالاً وعزلاً كهربائياً عاليًا للتركيبات الداخلية. يدعم هذا التصميم مستويات عزل مقننة تصل إلى 7.2 كيلوفولت للنموذج الأساسي. راجع المواصفات الفنية للتفاصيل.
