Descripción general
Los modelos JSJW-6 y JSJW-10 son transformadores de tensión trifásicos de cinco columnas, inmersos en aceite (también conocidos como transformadores de potencial o TP), diseñados para sistemas eléctricos de corriente alterna de 6 kV, 10 kV, 11 kV y 12 kV, operando a 50 Hz o 60 Hz. Estas unidades utilizan un tanque sellado lleno con aceite dieléctrico N.º 25, boquillas de porcelana y un núcleo laminado de acero al silicio para garantizar una alta rigidez dieléctrica, estabilidad térmica y un rendimiento aislante duradero.
Disponibles en clases de precisión 0,2; 0,5; 1; 3 y 6P, la serie JSJW admite aplicaciones de medición de energía, monitoreo de tensión, protección mediante relés y detección de tensión residual mediante un devanado auxiliar conectado en delta abierta da/dn. Cumple con normas internacionales como IEC 61869-3, IEC 60044-2 y GB1207-2006, lo que lo hace adecuado para aplicaciones industriales y de servicios públicos donde se especifican transformadores de potencial inmersos en aceite frente a alternativas de resina colada.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión nominal | 6 kV, 10 kV, 11 kV, 12 kV |
| Relación de tensión nominal | 6000/100 V, 10000/100 V, 10/√3 : 0,1/√3 : 0,1/3 (o según especificación del proyecto) |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Clases de precisión | 0,2; 0,5; 1; 3; 6P |
| Medio aislante | Aceite dieléctrico N.º 25 |
| Nivel de aislamiento (clase 6 kV) | 7,2/32/60 kV |
| Nivel de aislamiento (clase 10–12 kV) | 12/42/75 kV |
| Devanado de tensión residual | Salida en delta abierta da/dn |
| Estructura del núcleo | Cinco columnas de acero al silicio laminado |
| Grado de anticontaminación | Clase II |
| Tipo de instalación | Vertical u horizontal |
| Normas aplicables | IEC 61869-3, IEC 60044-2, GB1207-2006 |
Designación del modelo
- J: Transformador de tensión / transformador de potencial
- S: Estructura trifásica
- J: Aislamiento inmerso en aceite
- W: Núcleo de cinco columnas
- 6 / 10: Referencia del nivel de tensión nominal en kV
- JSJW-11 / JSJW-12: Designaciones internacionales para proyectos de clase 11 kV y 12 kV, sujetas a confirmación del aislamiento y relación de transformación
Construcción

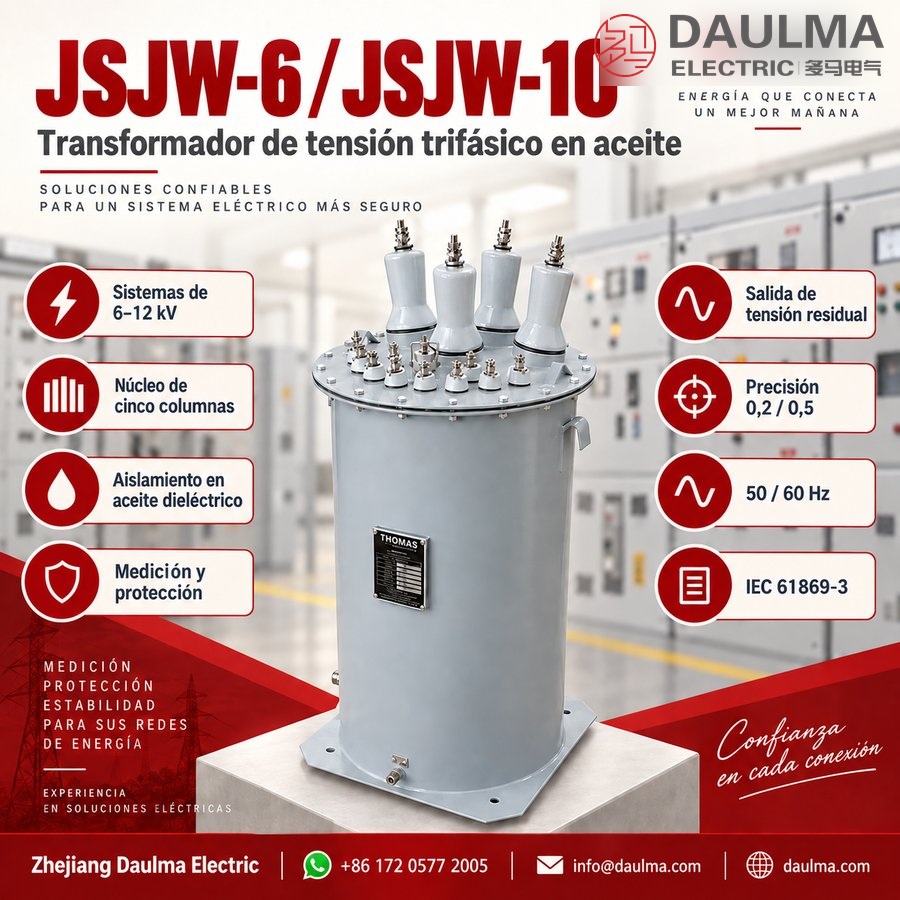

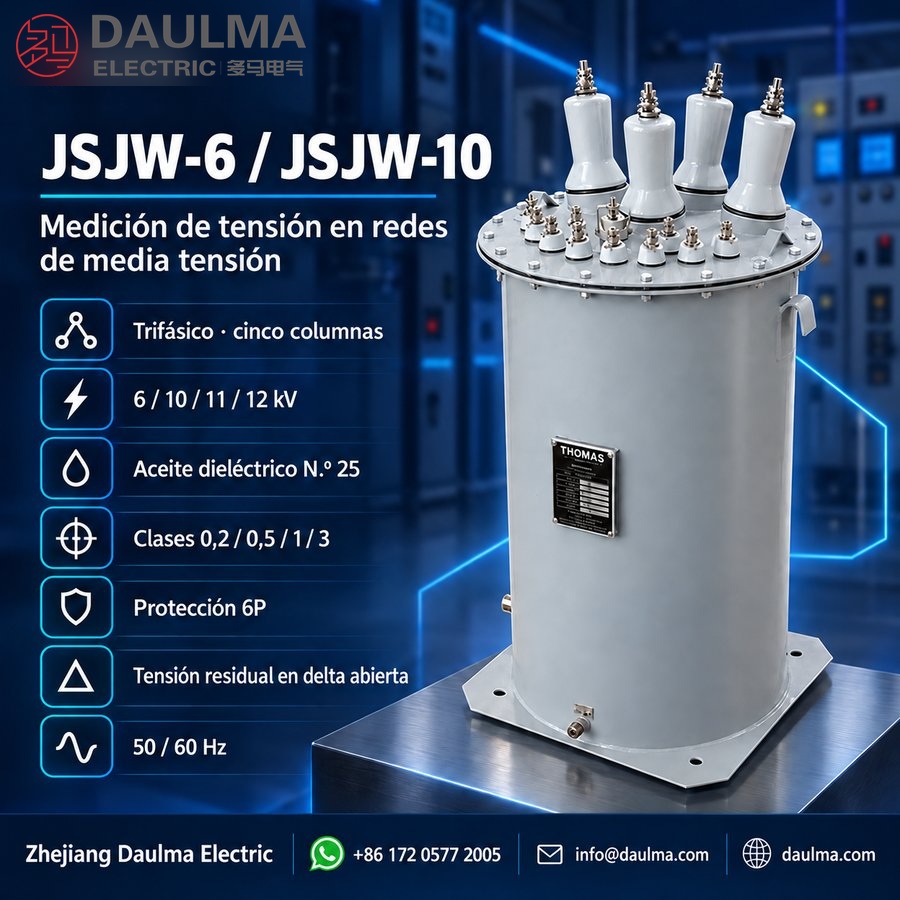

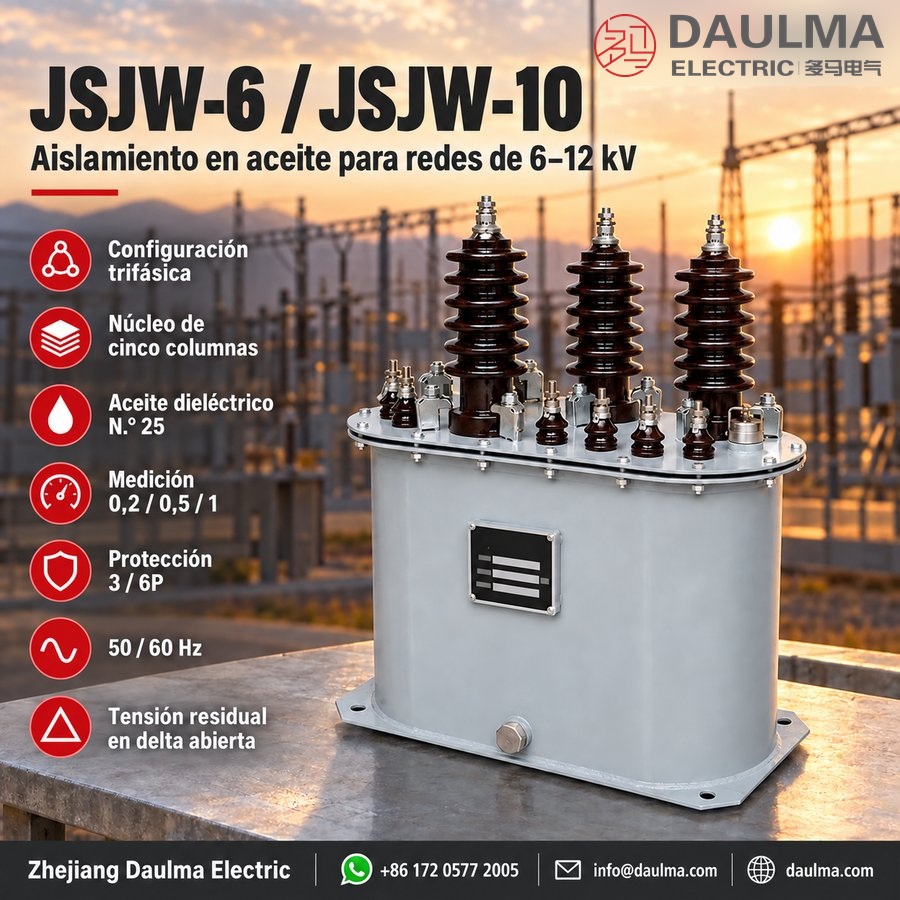

La serie JSJW cuenta con un tanque sellado que aloja un núcleo laminado de acero al silicio, devanados primario y secundario, y un devanado dedicado de tensión residual para la detección de fallas a tierra. Las boquillas de porcelana montadas en la tapa del tanque proporcionan las conexiones del lado primario, mientras que un tornillo de puesta a tierra garantiza la seguridad. La unidad incluye componentes para drenaje y llenado de aceite, asas de izado para manipulación y una base de montaje robusta. Lleno con aceite dieléctrico N.º 25, el sistema de aislamiento inmerso en aceite ofrece alta rigidez dieléctrica, disipación eficaz del calor y estabilidad aislante a largo plazo. El tanque herméticamente sellado minimiza la entrada de humedad y contaminantes, mejorando la fiabilidad operativa tanto en interiores como en exteriores bajo condiciones normales de servicio.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: No superior a 1000 m sobre el nivel del mar
- Humedad relativa: Valor medio diario no mayor al 95 %, valor medio mensual no mayor al 90 %
- Ambiente de instalación: Instalación en interiores, libre de vibraciones severas, choques mecánicos, gases explosivos o corrosivos
Parámetros técnicos
Los modelos JSJW-6 y JSJW-10 son transformadores de tensión trifásicos inmersos en aceite diseñados para sistemas de 6 kV y 10 kV respectivamente. Cuentan con aislamiento inmerso en aceite, operan en un rango de temperatura de -5 °C a +40 °C y son aptos para instalaciones hasta 1000 m de altitud. Estas unidades cumplen con normas internacionales para transformadores de potencial y admiten múltiples clases de precisión, con potencias nominales desde 60 VA hasta 480 VA según modelo y configuración.
| Tipo | Tensión nominal (V) | Potencia nominal (VA) | Potencia límite (VA) | Nivel de aislamiento nominal (kV) | |||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3 | ||||
| JSJW-6 | 6000/100 | 60 | 80 | 150 | 320 | 640 | 7,2/32/60 |
| JSJW10 | 10000/100 | 60 | 120 | 200 | 480 | 960 | 12/42/75 |
| JSJW-11 | 11000/100 | ||||||
| JSJW-12 | 12000/100 | ||||||
Instalación y cableado
Diagrama de instalación
Los transformadores de tensión JSJW-6 y JSJW-10 pueden instalarse en configuración vertical (de pie) u horizontal (acostada). Las unidades verticales se montan mediante cuatro agujeros Φ18 en la base, con distancias entre centros de 248 mm para el JSJW-6 y 320 mm para el JSJW-10. La instalación horizontal se emplea cuando el espacio vertical es limitado o el diseño del emplazamiento requiere orientar el tanque en posición horizontal.
Diagrama de conexiones
El diagrama de conexiones muestra las marcas estándar de bornes para transformadores de tensión trifásicos inmersos en aceite. Los devanados primarios se conectan a la tensión del sistema (por ejemplo, 6 kV o 10 kV), mientras que los devanados secundarios entregan tensiones de salida como 100 V, 100/√3 V o 100/3 V para circuitos de medición, medida o protección. Los bornes da/dn en delta abierta proporcionan la tensión residual utilizada en esquemas de detección de fallas a tierra. Verifique la polaridad y la secuencia de fases durante la conexión.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de tensión y el esquema de conexión conjuntamente. Distinga entre servicios línea-línea de 6000/100 V o 10000/100 V y relaciones fase-tierra con factor √3, incluyendo un devanado residual de 100/3 V.
- Elija entre JSJW-6 o JSJW-10 según la coordinación del aislamiento. Los niveles publicados son 7,2/32/60 kV y 12/42/75 kV respectivamente; las variantes de 11 kV/12 kV se definen por acuerdo técnico.
- Asocie la clase de precisión con la potencia nominal asignada. Utilice los valores específicos del modelo (0,2; 0,5; 1; 3 o 6P) y no confunda los límites de 640 VA / 960 VA con la carga nominal asociada a la precisión.
- Defina el circuito de tensión residual. Confirme la tensión da/dn, la conexión en delta abierta, la carga del relé, la puesta a tierra y las condiciones del neutro del sistema.
- Avalar detalles del aceite e instalación. Defina la especificación del aceite, el mantenimiento del tanque sellado, la orientación vertical u horizontal, los cuatro agujeros Ø18, el izado, las distancias de seguridad, fusibles, secuencia de fases y el diagrama de bornes.
Preguntas Frecuentes
Q1: ¿Se puede usar este transformador de tensión de 6 kV en redes de 10 kV?
No, el modelo JSJW-6 está limitado a sistemas de 6 kV con nivel de aislamiento de 7,2 kV. Para redes de 10 kV, seleccione el modelo JSJW-10. Consulte a nuestro equipo técnico para el dimensionamiento correcto.
Q2: ¿Por qué este transformador debe instalarse exclusivamente en interiores?
Su diseño inmerso en aceite requiere protección contra vibraciones severas, choques mecánicos y gases corrosivos. Debe operar con temperatura entre -5 °C y +40 °C, y altitud máxima de 1000 m. Verifique las condiciones de su subestación antes de la instalación.
Q3: ¿Qué clases de precisión y potencias nominales ofrece para medición?
Admite las clases de precisión 0,2; 0,5; 1 y 3. En el modelo JSJW-6, la clase 0,2 ofrece 60 VA y la 0,5 ofrece 80 VA. Especifique la carga exacta de su proyecto al realizar el pedido.
Q4: ¿Se realizan pruebas de fábrica antes del envío?
Se ejecutan pruebas de rutina estándar para garantizar el cumplimiento de las normas internacionales de transformadores de potencial. Los certificados de prueba específicos y los informes detallados están sujetos a confirmación durante la fase de cotización.
Q5: ¿Cómo se solicita una relación de tensión primaria personalizada?
Las relaciones estándar son 6000/100 V para el JSJW-6 y 10000/100 V para el JSJW-10. Para solicitar relaciones personalizadas, proporcione los parámetros exactos de su sistema. La viabilidad está sujeta a confirmación de ingeniería en fábrica.
Q6: ¿Cuál es la aplicación principal de la serie JSJW de Daulma?
Estos transformadores de tensión trifásicos inmersos en aceite están diseñados para distribución de energía y medición en redes eléctricas de 6 kV y 10 kV. Se integran en aparamenta industrial y subestaciones en interiores.
