نظرة عامة

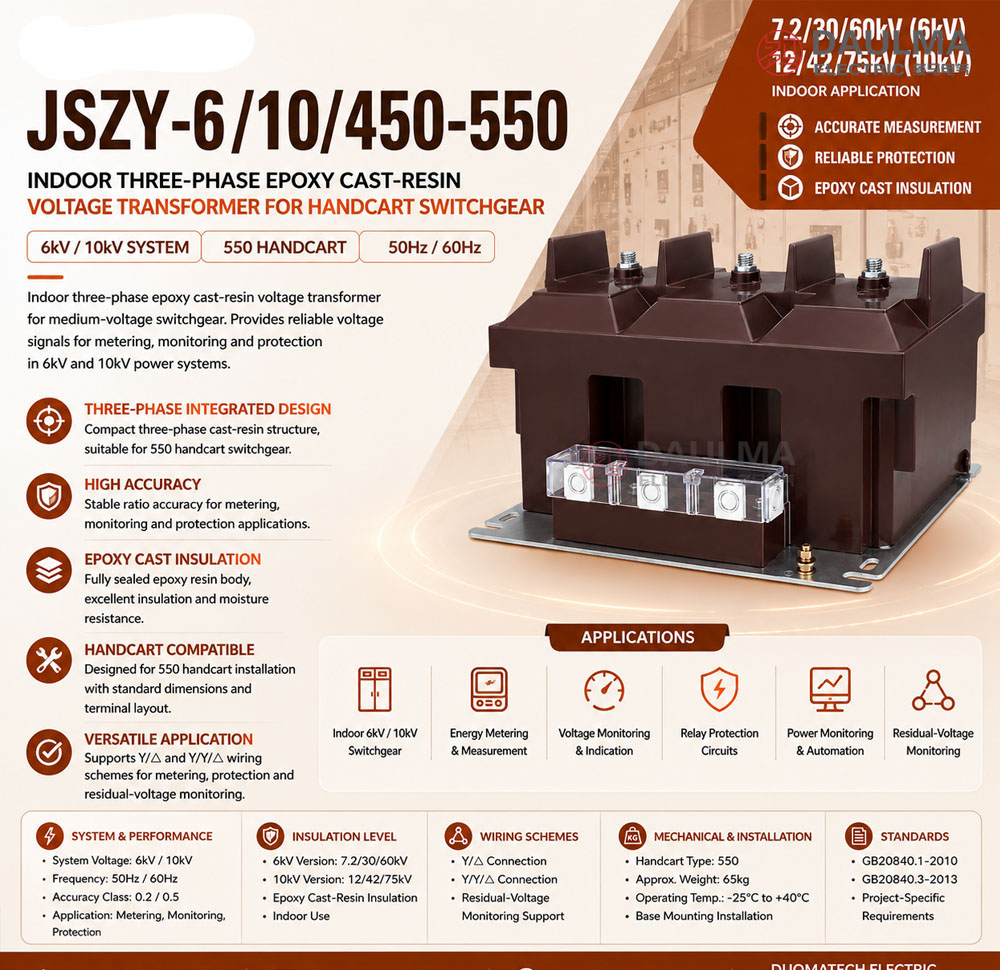

يُعد محول الجهد JSZY-6/10/450-550 محولاً ثلاثي الطور من النوع المصبوب بالإيبوكسي، مصممًا لأنظمة الجهد المتوسط 6 كيلو فولت و10 كيلو فولت، بما يتوافق مع فئات الجهد الدولية 7.2 كيلو فولت و12 كيلو فولت. يتميز ببنية عزل مغلّفة بالكامل بالإيبوكسي، مما يضمن قوة عازلة عالية ومتانة ميكانيكية لتطبيقات المقاسم الداخلية.
يوفر هذا المحول إشارات جهد ثانوية دقيقة لأغراض قياس الطاقة، والحماية بواسطة المرحلات، ومراقبة النظام في شبكات الطاقة ذات التردد 50 هرتز أو 60 هرتز. وهو متوافق مع المعيارين GB20840.1-2010 وGB20840.3-2013، ويدعم توصيلات اللف الثانوي Y/△ وY/Y/△، مما يجعله مناسبًا للمقاسم ذات العربات القابلة للسحب حيث يُطلب استشعار جهد ثلاثي الأطوار متكامل.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 6kV / 10kV |
| فئة الجهد | 7.2kV / 12kV |
| التردد | 50Hz / 60Hz |
| نوع العزل | إيبوكسي مصبوب |
| نوع التركيب | مقاسم ذات عربات قابلة للسحب |
| تكوين الأطوار | ثلاثي الطور |
| مخططات التوصيل | Y/△, Y/Y/△ |
| مستوى العزل المقنن (6kV) | 7.2/30/60kV |
| مستوى العزل المقنن (10kV) | 12/42/75kV |
| مدى درجة حرارة المحيط | -25°C إلى +40°C |
| الوظائف النموذجية | القياس، الحماية، مراقبة الجهد المتبقي |
| المعايير | GB20840.1-2010, GB20840.3-2013 |
ترميز الموديل
- J: محول جهد
- S: هيكل ثلاثي الطور
- Z: عزل بالإيبوكسي المصبوب
- Y: رمز هيكل العربة القابلة للسحب / المقاسم، وفقًا لترميز الشركة المصنعة
- 6 / 10: رمز جهد النظام المقنن لتطبيقات 6kV أو 10kV
- 450-550: رمز حجم تركيب عربة المقاسم
البناء
يتميز محول JSZY-6/10/450-550 ببناء ثلاثي الطور أحادي الكتلة مصنوع من الإيبوكسي المصبوب، حيث تكون جميع لفات الجهد الأولية والثانوية مغلّفة بالكامل براتنج إيبوكسي عالي الجودة تحت ظروف فراغ. ويوفّر ذلك مقاومة ممتازة للتفريغ الجزئي، وتسرب الرطوبة، والإجهاد الميكانيكي. كما أن القلب مصنوع من الفولاذ الكهربائي الموجه الحبيبات، المصمم لتحقيق تيار إثارة منخفض وأقل خطأ ممكن في النسبة. وتُرتّب الأطراف الثانوية على كتلة أطراف قياسية في أسفل الوحدة أو خلفها، لضمان التوافق مع مخططات توصيل المقاسم الشائعة. وقد صُمّم التجميع بالكامل للتركيب القابل للسحب في حجرات مقاسم السلسلة 550، مع نقاط تثبيت معززة وعلامات واضحة لتحديد الأطوار.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -5°C إلى +40°C
- الارتفاع: حتى 1000 متر فوق مستوى سطح البحر
- الرطوبة النسبية: متوسط يومي لا يتجاوز 95%، ومتوسط شهري لا يتجاوز 90%
- بيئة التركيب: داخلي، غير مسبب للتآكل، وخالٍ من الغازات القابلة للانفجار أو الاشتعال والغبار الموصل
المواصفات الفنية
يُعد محولا JSZY-6 وJSZY-10/450-550 محولي جهد ثلاثيي الطور مصنوعَين من الإيبوكسي المصبوب، مصممين لأنظمة 7.2kV و12kV على التوالي. يتميزان بقوة عزل عالية، ويعملان ضمن مدى درجات حرارة محيط قياسي من -5°C إلى +40°C، ومناسبان للتركيب حتى ارتفاع 1000 متر. ويوافقان المعايير الدولية ذات الصلة لمحولات القياس متوسطة الجهد، ويدعمان تكوينات متعددة لمخارج الجهد الثانوية.
بيانات محول الجهد
| الموديل | نسبة الجهد المقنن |
مستوى العزل (kV) |
فئة الدقة / الخرج المقنن |
أقصى خرج (VA) |
|---|---|---|---|---|
| JSZY-6/450-550 | 6/√3 : 0.1/√3 : 0.1/3 | 7.2/30/60kV | 0.2/3P—10/50 0.2/6P—10/50 0.5/3P—30/50 0.5/6P—30/50 |
350VA |
| 6/√3 : 0.1/√3 : 0.22/√3 : 0.1/3 | 0.5/3.0/3P—3×30/3×150/50 0.5/3.0/6P—3×30/3×150/50 |
350VA | ||
| JSZY-10/450-550 | 10/√3 : 0.1/√3 : 0.1/3 | 12/42/75kV | 0.2/3P—3×10/50 0.2/6P—3×10/50 0.5/3P—3×30/50 0.5/6P—3×30/50 |
350VA |
| 10/√3 : 0.1/√3 : 0.22/√3 : 0.1/3 | 0.5/3.0/3P—3×30/3×150/50 0.5/3.0/6P—3×30/3×150/50 |
350VA |
التركيب والتوصيلات
مخطط التركيب
يُصمّم محولا الجهد ثلاثيا الطور JSZY-6 وJSZY-10/450-550 المصنوعان من الإيبوكسي المصبوب للتركيب الآمن على سطح مستوٍ باستخدام أبعاد القاعدة المقدمة. تأكد من وجود مسافة كافية حول الوحدة للتهوية وللوصول لأغراض الصيانة. ويجب توصيل برغي التأريض (مرجع M8) بأرض موثوقة قبل توصيل التغذية.
مخطط التوصيل
يوضح مخطط التوصيل تكوينين شائعين: Y/△ لأنظمة ذات ثلاث لفات، وY/Y/△ لأنظمة ذات أربع لفات. وقد تتضمن الأطراف الثانوية 1a، 1b، 1c، 2a، 2b، 2c، da، وdn حسب التكوين المختار. تحقق دائمًا من توصيلات طرف خرج الجهد المتبقي قبل توصيل مرحلات الحماية. وتأكد من استقطاب الأطراف، وسلامة التأريض، وموضع العربة قبل تطبيق الجهد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تطابق فئة الجهد: اختر JSZY-6 لنظام 6kV بمستوى عزل 7.2/30/60kV، أو JSZY-10 لنظام 10kV بمستوى عزل 12/42/75kV.
- اختر مخطط اللف: استخدم Y/△ للقياس بجهد 100/√3V بالإضافة إلى جهد متبقي، أو Y/Y/△ عند الحاجة إلى دائرة مساعدة منفصلة بجهد 220/√3V.
- نسّق الدقة والحمل: اختر الفئة 0.2 أو 0.5 للقياس، والفئتين 3P أو 6P بقدرة 50VA للحماية؛ وتأكد مما إذا كانت قيمة الفولت أمبير المذكورة لكل طور أو للمحول بأكمله.
- تحقق من توافق العربة: عامل “450-550” كرمز لحجم التركيب، واعتمد الرسم الميكانيكي الكامل بما يشمل التلامسات، والقفل الميكانيكي/الكهربائي، وموضع الخدمة وموضع الاختبار مقارنةً بالمقسم.
- تأكد من ظروف التشغيل: تحقق من توزيع الأطراف، ووصلة التأريض M8، ودرجة الحرارة الدنيا القياسية −5°C، وحد الارتفاع 1000 متر، والصمامات الثانوية، وأي نسخة مطلوبة للتشغيل في درجات حرارة منخفضة.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JSZY-10 في بيئة رطبة؟
نعم، يُسمح بالتركيب الداخلي في بيئات رطبة. يتحمل رطوبة نسبية يومية حتى 95% وشهرية 90%. تأكد من خلو المكان من الغازات المسببة للتآكل.
Q2: أي فئة دقة مناسبة لعدادات الفوترة في موديل 6 كيلو فولت؟
اختر فئة الدقة 0.2 لتطبيقات القياس التجاري. يوفر هذا الموديل خرجاً مقنناً يصل إلى 350 فولت أمبير كحد أقصى. تواصل معنا لتأكيد تكوينات المخارج الثانوية.
Q3: ما هي اختبارات المصنع المعتمدة قبل شحن محولات الجهد؟
تخضع المحولات لاختبارات روتينية وفقاً للمعايير الدولية لمحولات القياس متوسطة الجهد. تشمل الفحوصات اختبار مستوى العزل ونسبة الجهد. يُرجى طلب تقرير الاختبار الخاص بالمشروع عند الطلب.
Q4: ما هو أقصى ارتفاع مسموح لتشغيل محول الجهد JSZY-6؟
يُصمم المحول للتشغيل الآمن حتى ارتفاع 1000 متر فوق مستوى سطح البحر. يعمل ضمن مدى درجات حرارة محيط من -5 إلى +40 درجة مئوية. للمرتفعات الأكبر، يلزم تأكيد فني.
Q5: هل محولات داولما JSZY مصنوعة من الإيبوكسي المصبوب؟
نعم، تُصنع محولات الجهد ثلاثية الطور من الإيبوكسي المصبوب. يوفر هذا التصميم قوة عزل عالية لمقاسم 7.2 و12 كيلو فولت. راجع المواصفات الفنية الكاملة في كتالوج الشركة.
Q6: كيف يمكن تخصيص نسب الجهد الثانوية للمشاريع الخاصة؟
يدعم المحول تكوينات متعددة لمخارج الجهد الثانوية القياسية. للتخصيص الكامل أو متطلبات نسب جهد غير قياسية، يخضع ذلك لتأكيد المصنع. تواصل مع فريق المبيعات للحصول على التفاصيل.
