Descripción general

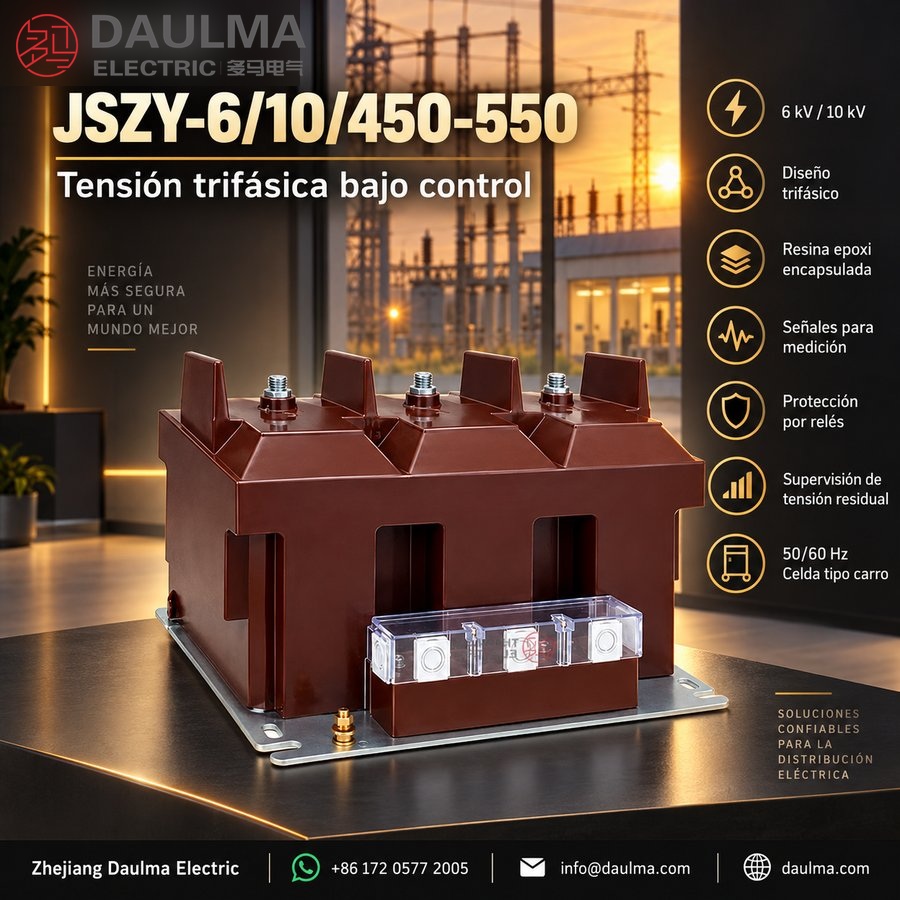

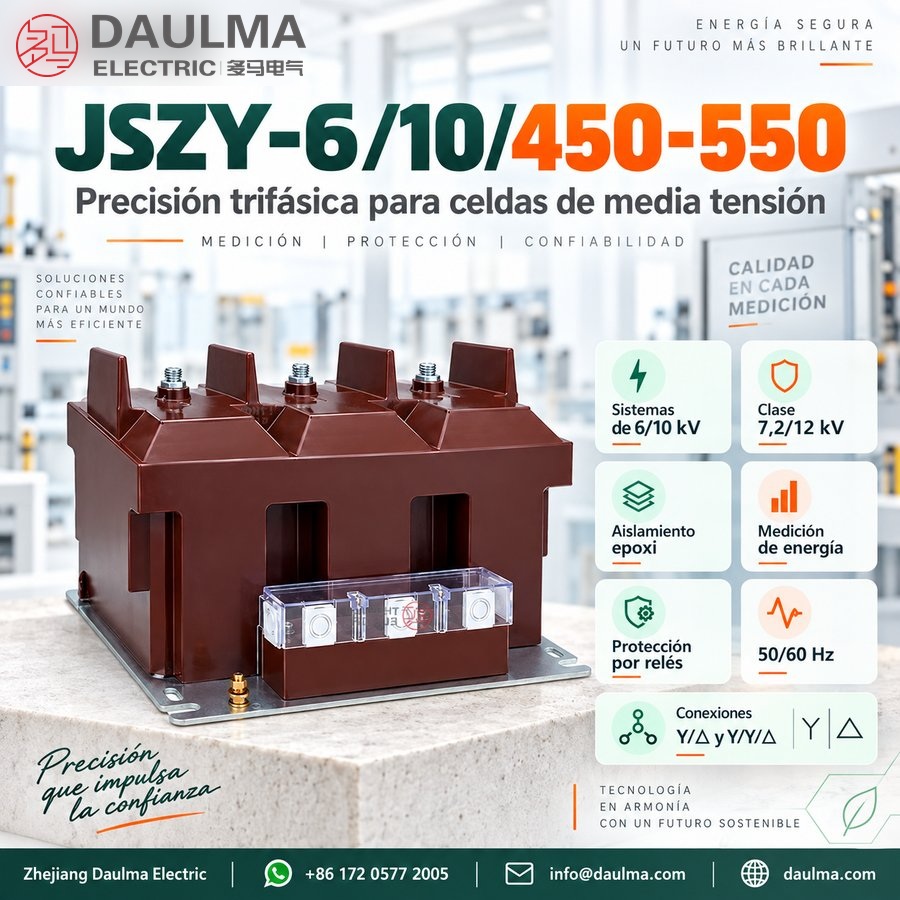

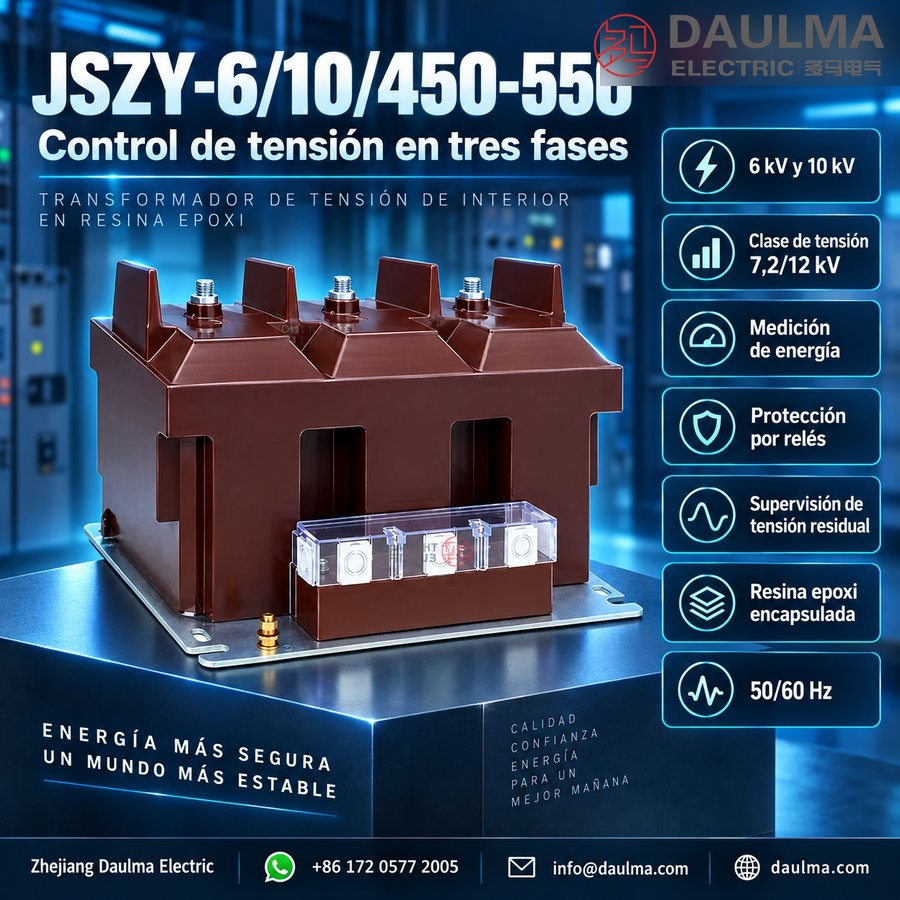

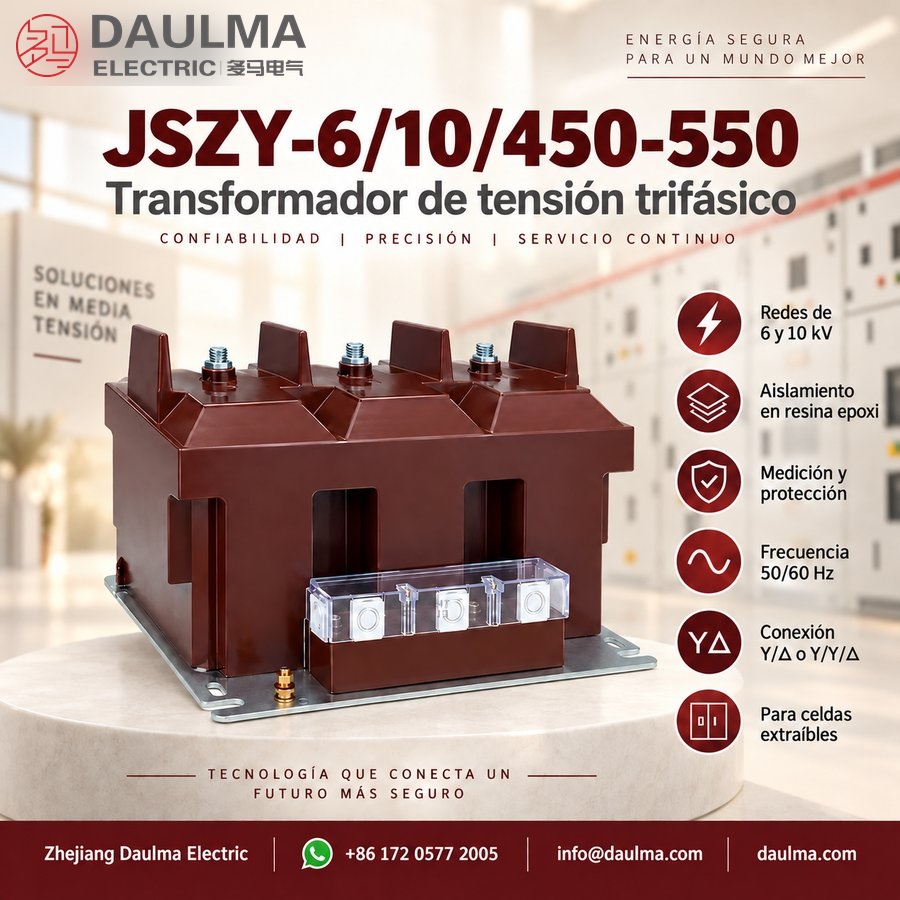

El JSZY-6/10/450-550 es un transformador de tensión trifásico encapsulado en resina epoxi para interiores, diseñado para sistemas de media tensión de 6 kV y 10 kV, correspondientes a las clases de tensión internacionales de 7,2 kV y 12 kV. Cuenta con una estructura de aislamiento totalmente encapsulada en resina epoxi, garantizando alta rigidez dieléctrica y robustez mecánica para aplicaciones en celdas de media tensión para interiores.
Este transformador proporciona señales secundarias de tensión precisas para medición de energía, protección mediante relés y supervisión del sistema en redes eléctricas de 50 Hz o 60 Hz. Cumple con las normas GB20840.1-2010 y GB20840.3-2013 y admite esquemas de conexión secundaria Y/△ e Y/Y/△, lo que lo hace adecuado para celdas tipo carro donde se requiere detección integrada de tensión trifásica.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 6 kV / 10 kV |
| Clase de tensión | 7,2 kV / 12 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Tipo de aislamiento | Resina epoxi fundida |
| Tipo de instalación | Celda tipo carro |
| Configuración de fases | Trifásico |
| Esquemas de conexión | Y/△, Y/Y/△ |
| Nivel de aislamiento nominal (6 kV) | 7,2/30/60 kV |
| Nivel de aislamiento nominal (10 kV) | 12/42/75 kV |
| Rango de temperatura ambiente | -25 °C a +40 °C |
| Funciones típicas | Medición, protección, supervisión de tensión residual |
| Normas | GB20840.1-2010, GB20840.3-2013 |
Designación del modelo
- J: Transformador de tensión
- S: Estructura trifásica
- Z: Aislamiento en resina epoxi fundida
- Y: Código de estructura para celdas tipo carro, según designación del fabricante
- 6 / 10: Código de tensión nominal del sistema para aplicaciones de 6 kV o 10 kV
- 450-550: Código de tamaño de instalación para celdas tipo carro
Construcción
El JSZY-6/10/450-550 presenta una construcción monolítica trifásica en resina epoxi fundida, en la que todos los devanados primarios y secundarios están completamente encapsulados en resina epoxi de alta calidad bajo condiciones de vacío. Esto proporciona excelente resistencia a descargas parciales, entrada de humedad y esfuerzos mecánicos. El núcleo está fabricado en acero eléctrico orientado, optimizado para corriente de excitación baja y error mínimo de relación. Los terminales secundarios están dispuestos en una borna estandarizada en la parte inferior o trasera del equipo, asegurando compatibilidad con los esquemas de cableado habituales en celdas tipo carro. Todo el conjunto está diseñado para instalación extraíble en compartimentos de celdas serie 550, con puntos de montaje reforzados y marcas claras de identificación de fases.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: hasta 1000 m sobre el nivel del mar
- Humedad relativa: promedio diario no superior al 95 %, promedio mensual no superior al 90 %
- Ambiente de instalación: interior, no corrosivo, libre de gases explosivos o inflamables y polvo conductor
Parámetros técnicos
Los transformadores de tensión trifásicos encapsulados en resina epoxi JSZY-6 y JSZY-10/450-550 están diseñados para sistemas de 7,2 kV y 12 kV respectivamente. Presentan alta rigidez de aislamiento, operan dentro del rango estándar de temperatura ambiente de -5 °C a +40 °C y son aptos para instalación hasta 1000 m de altitud. Las unidades cumplen con las normas internacionales aplicables a transformadores instrumentales de media tensión y admiten múltiples configuraciones de salidas secundarias.
Datos del transformador de tensión
| Modelo | Relación nominal de tensión |
Nivel de aislamiento (kV) |
Clase de exactitud / Potencia nominal |
Potencia máxima (VA) |
|---|---|---|---|---|
| JSZY-6/450-550 | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/30/60 kV | 0,2/3P—10/50 0,2/6P—10/50 0,5/3P—30/50 0,5/6P—30/50 |
350 VA |
| 6/√3 : 0,1/√3 : 0,22/√3 : 0,1/3 | 0,5/3,0/3P—3×30/3×150/50 0,5/3,0/6P—3×30/3×150/50 |
350 VA | ||
| JSZY-10/450-550 | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV | 0,2/3P—3×10/50 0,2/6P—3×10/50 0,5/3P—3×30/50 0,5/6P—3×30/50 |
350 VA |
| 10/√3 : 0,1/√3 : 0,22/√3 : 0,1/3 | 0,5/3,0/3P—3×30/3×150/50 0,5/3,0/6P—3×30/3×150/50 |
350 VA |
Instalación y cableado
Diagrama de instalación
Los transformadores de tensión trifásicos encapsulados en resina epoxi JSZY-6 y JSZY-10/450-550 están diseñados para montaje seguro sobre superficie plana utilizando las dimensiones de base indicadas. Asegure una distancia mínima adecuada alrededor del equipo para ventilación y acceso de mantenimiento. El tornillo de puesta a tierra (referencia M8) debe conectarse a una toma de tierra fiable antes de energizar.
Diagrama de conexiones
El diagrama de conexiones ilustra dos configuraciones comunes: Y/△ para disposiciones de tres devanados e Y/Y/△ para disposiciones de cuatro devanados. Los bornes secundarios pueden incluir 1a, 1b, 1c, 2a, 2b, 2c, da y dn según la configuración seleccionada. Verifique siempre el cableado del borne de salida de tensión residual antes de conectar los relés de protección. Confirme la polaridad de los bornes, la integridad de la puesta a tierra y la posición del carro antes de aplicar tensión.
Selección y preguntas frecuentes
Guía de selección
- Ajuste la clase de tensión: elija JSZY-6 para un sistema de 6 kV con aislamiento 7,2/30/60 kV, o JSZY-10 para un sistema de 10 kV con aislamiento 12/42/75 kV.
- Seleccione el esquema de devanados: use Y/△ para medición a 100/√3 V más tensión residual, o Y/Y/△ cuando también se requiera un circuito auxiliar separado a 220/√3 V.
- Coordine exactitud y carga: elija clase 0,2 o 0,5 para medición y 3P o 6P a 50 VA para protección; confirme si cada valor VA indicado corresponde por fase o al total.
- Verifique compatibilidad con carro: trate 450-550 como código de tamaño de instalación y apruebe el plano mecánico completo, contactos, enclavamientos, posición de servicio y posición de prueba frente a la celda.
- Confirme condiciones de servicio: valide asignación de bornes, conexión a tierra M8, mínima estándar de −5 °C, límite de altitud de 1000 m, fusibles secundarios y cualquier versión requerida para bajas temperaturas.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en sistemas de 12 kV?
Sí, es aplicable. El modelo JSZY-10 está diseñado para sistemas de 12 kV con nivel de aislamiento de 7,2/30/60 kV. Consulte a fábrica para confirmar la configuración exacta.
Q2: ¿Qué clase de exactitud se recomienda para circuitos de protección?
Seleccione las clases 3P o 6P para aplicaciones de protección. Estas clases ofrecen potencias de 50 VA, ideales para alimentar relés de media tensión.
Q3: ¿Cómo se solicitan configuraciones de salidas secundarias personalizadas?
Sí, admiten múltiples configuraciones de salidas secundarias. Especifique la relación nominal de tensión requerida al realizar el pedido. Nuestro departamento de ventas le enviará la ficha técnica actualizada para su aprobación.
Q4: ¿Cuándo requiere este equipo condiciones ambientales especiales de instalación?
Requiere instalación en interiores, evitando gases corrosivos y polvo conductor. Opera con humedad relativa diaria hasta del 95 % y altitudes máximas de 1000 m. Confirme las condiciones de su subestación antes de la compra.
Q5: ¿Están homologados estos transformadores para celdas extraíbles de 6 kV?
Sí, cumplen con las normas internacionales aplicables. Están diseñados específicamente para sistemas de 7,2 kV en celdas extraíbles. Solicite el certificado de cumplimiento específico a su representante comercial.
Q6: ¿Dónde se aplica principalmente este transformador de tensión Daulma?
Se utiliza en celdas extraíbles de 6 kV y 10 kV de media tensión. Su encapsulado en resina epoxi garantiza alta rigidez de aislamiento en interiores.
