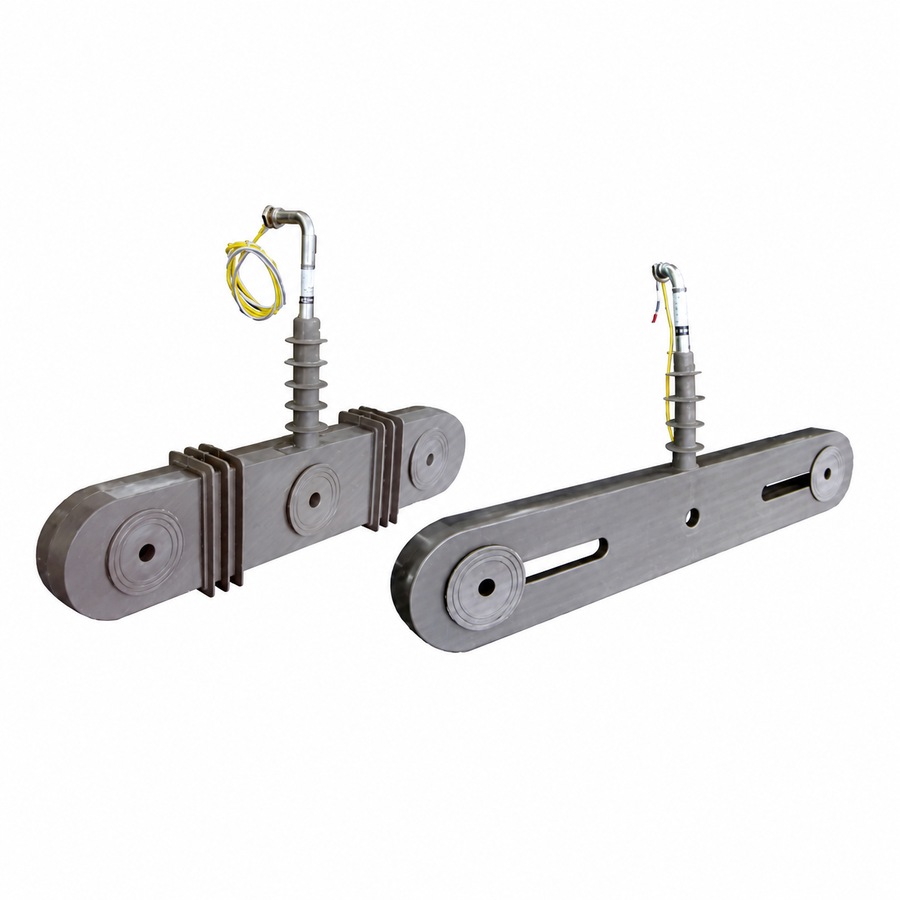

نظرة عامة
يُعد محول التيار LJ-ZW-10kV/12kV لحماية التتابع الصفري جهازًا متخصصًا مصممًا لكشف الأعطال الأرضية بشكل موثوق في أنظمة توزيع الجهد المتوسط بجهد 10 كيلوفولت أو 12 كيلوفولت وتردد 50 هرتز. تم تصميمه حصريًا لتطبيقات الحماية، حيث يقيس بدقة التيار الصفري (التيار المتبقي)—وهو المجموع الاتجاهي لتيارات الأطوار الثلاثة—لتمكين الفصل السريع والانتقائي عند حدوث أعطال أرضية. مما يجعله مثاليًا للتكامل مع قواطع الدائرة ذات الفراغ في وحدات الحلقة (RMUs)، واللوحات الكهربائية، والمحطات الخارجية.
يتميز المحول بنواة مغناطيسية عالية النفاذية ومغلف بالكامل براتنج الإيبوكسي، مما يضمن دقة ممتازة، واستقرارًا حراريًا، وموثوقية طويلة الأمد. كما أن عزله الخارجي مصنوع من مطاط السيليكون المقاوم للأشعة فوق البنفسجية، مما يوفر أداءً قويًا في البيئات الخارجية القاسية ذات درجات الحرارة المتطرفة، والرطوبة، والتلوث. ويُدعم المحول بتيارات أولية مصنّفة تتراوح بين 50 أمبير و2000 أمبير، ويقدّم مخارج ثانوية بتيار 1 أمبير أو 5 أمبير مع فئات دقة حماية قياسية (5P10، 5P15، 5P20).
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| الجهد المقنن | 10 kV / 12 kV |
| التردد المقنن | 50 Hz |
| التيار الأولي المقنن | 50–2000 A |
| التيار الثانوي المقنن | 1 A أو 5 A |
| فئة الدقة (الحماية) | 5P10، 5P15، 5P20 |
| مستوى العزل | 12/42 kV |
| جهد التحمل بتردد الطاقة | 42 kV (1 دقيقة) |
| جهد التحمل لموجة الصاعقة | 75 kV (ذروة) |
ترميز الموديل

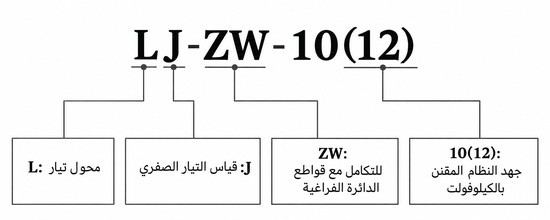

يتبع اسم الموديل «LJ-ZW-10kV/12kV» نظام ترميز صناعي قياسي يعكس وظيفته وتطبيقه:
- L: محول تيار
- J: قياس التيار الصفري
- ZW: مصمم للتكامل مع قواطع الدائرة ذات الفراغ
- 10، 12: جهد النظام المقنن 10 كيلوفولت أو 12 كيلوفولت
يحدد هذا التسمية بوضوح أن الوحدة هي محول تيار صفري للحماية، مُحسَّن للاستخدام في تجميعات اللوحات الكهربائية المبنية على مقاطع الفراغ.

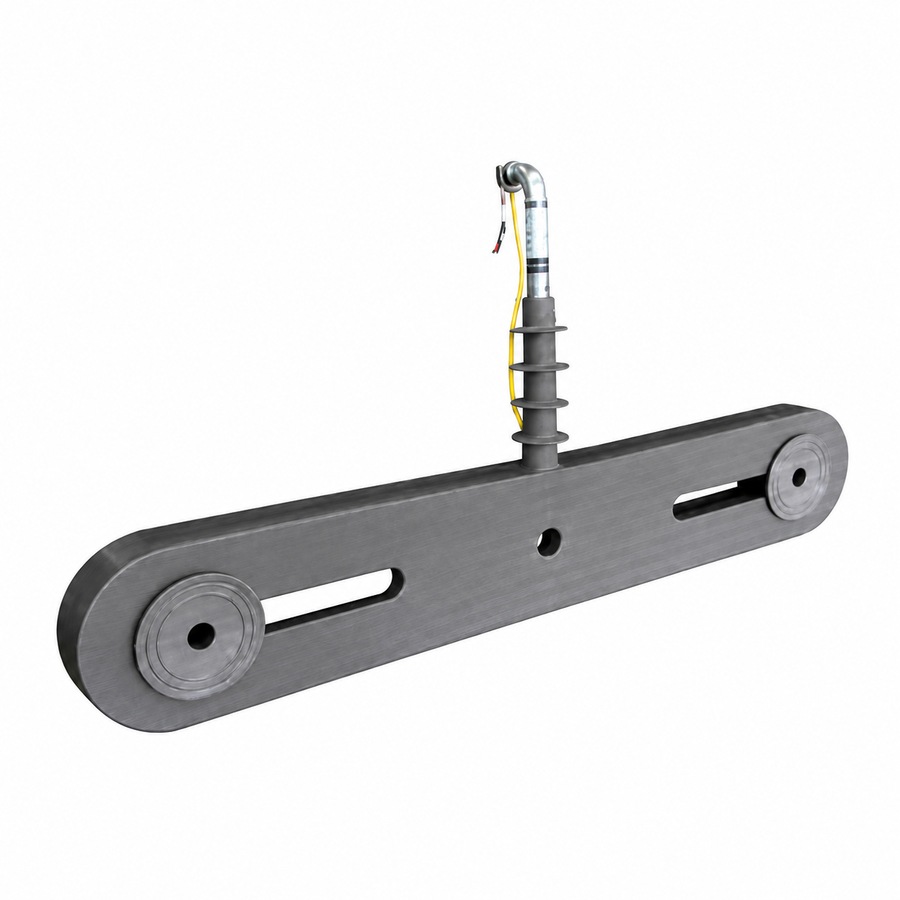

البناء
يتميز محول LJ-ZW-10kV/12kV بنواة حلزونية مصنوعة من فولاذ سيليكون موجه الحبيبات وعالي النفاذية، مما يضمن حساسية عالية التيارات الأرضية الصغيرة وخطأ طوري ضئيل. ويتم صب التجميع المغناطيسي بالكامل في راتنج إيبوكسي مقاوم للاشتعال تحت فراغ، مما يلغي الفراغات ويعزز القوة العازلة. أما الغلاف الخارجي فيُصبَغ بطبقة من مطاط السيليكون عالي الجودة، الذي يوفر خاصية طاردة للماء، ومقاومة ممتازة للتتبع الكهربائي، ومتانة طويلة الأمد تحت التعرض للأشعة فوق البنفسجية والتغيرات الحرارية.
تُسمَّى الأطراف بوضوح: الأطراف الأولية P1 وP2 (للمرجع فقط؛ إذ يمر الكابل عادة عبر النافذة)، والأطراف الثانوية S1 وS2. ولا يجوز ترك لفّة الجهد الثانوي مفتوحة أثناء التشغيل، إذ قد يولّد ذلك فولتية زائدة خطيرة تتجاوز عدة كيلوفولتات. ويجب تأريض كل من غلاف المحول والطرف الثانوي S2 تأريضًا صلبًا وفقًا للمعيار IEC 61869 واللوائح المحلية للسلامة لضمان حماية الأفراد ومسار عودة تيار العطل المناسب.
المعطيات التقنية
ظروف التشغيل
- الارتفاع: ≤1000 م
- درجة الحرارة المحيطة: -40°م إلى +40°م
- الرطوبة النسبية: حتى 100%
- تردد النظام: 50 هرتز
- التثبيت: داخلي أو خارجي
البيانات الفنية
| الموديل | التيار الأولي المقنن (A) |
التيار الثانوي المقنن (A) |
فئة الدقة |
الخرج المقنن (Ω) |
مستوى العزل المقنن (kV) |
|---|---|---|---|---|---|
| LJ-ZW-10(12) | 20 | 1 | 10P10 | 0.1 | 10(12)/42 |
| LJ-ZW-10(12) | 50 | 1 | 10P10 | 0.2 | 10(12)/42 |
التركيب والتوصيلات
مخطط التركيب
قم بتثبيت المحول عن طريق تمرير جميع موصلات الأطوار الثلاثة (أو الموصل المحايد، حسب التكوين) عبر الثقب المركزي دون قطع الكابلات أو وصلها. تأكد من تثبيت الوحدة بإحكام باستخدام الشفة والبراغي المProvided، مع الحفاظ على مسافات الزحف والتفريغ الكافية وفقًا للوائح الكهربائية المحلية. يجب توصيل أسلاك الخرج الثانوية مباشرة بمرحل حماية أو مقاومة حمل—ولا تتركها مفتوحة أبدًا.

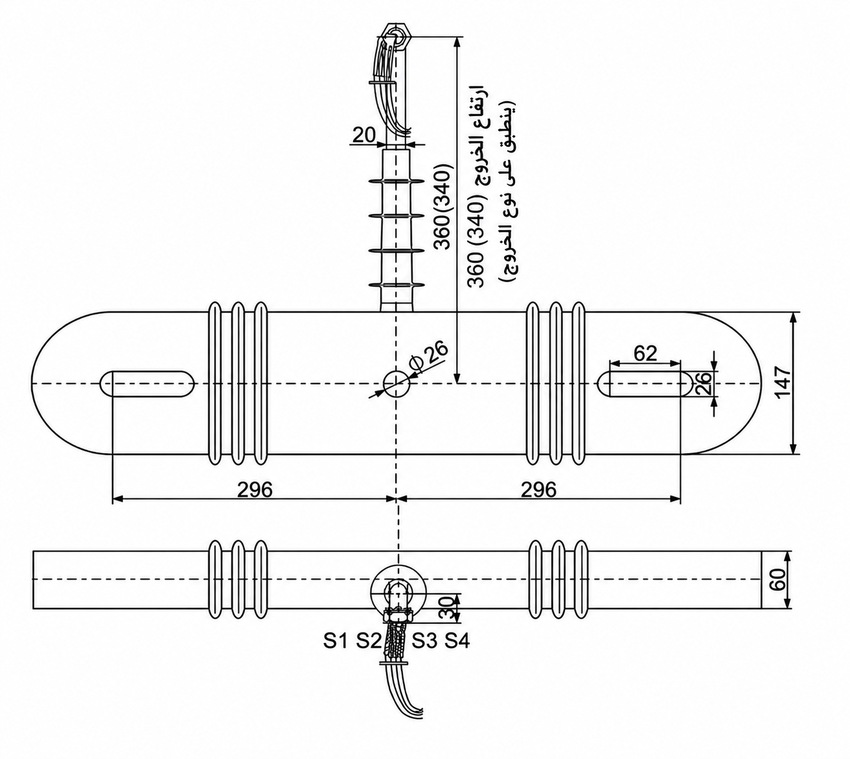

الأبعاد الخارجية
| الموديل | L | W | H | الوزن |
|---|---|---|---|---|
| LJ-ZW-10kV/12kV | 180 | 180 | 280 | تقريبًا 8 كغ |
الاختيار والأسئلة الشائعة
دليل الاختيار
- الخطوة 1: تأكد من أن جهد النظام هو 10 كيلوفولت أو 12 كيلوفولت وأن التردد 50 هرتز.
- الخطوة 2: اختر التيار الأولي المقنن (50–2000 أمبير) بناءً على الحمولة القصوى ومستوى العطل الأرضي المتوقع.
- الخطوة 3: اختر التيار الثانوي (1 أمبير أو 5 أمبير) المتوافق مع مدخل مرحل الحماية الخاص بك.
- الخطوة 4: حدّد فئة الدقة (مثل 5P10) وفقًا لعامل تضخيم تيار العطل المطلوب وحساسية المرحل.
- الخطوة 5: تحقق من أن قطر الثقب البالغ 65 مم يستوعب حزمة الكابلات الخاصة بك (يُوصى بأن يكون القطر الخارجي الإجمالي ≤60 مم).
- الخطوة 6: تأكد من أن الظروف المحيطة (درجة الحرارة، الرطوبة، التلوث) تتوافق مع مواصفات تشغيل المحول.
- الخطوة 7: لتطبيقات قواطع الدائرة ذات الفراغ، تأكد من المطابقة الميكانيكية باستخدام أبعاد التركيب لسلسلة ZW (تباعد الثقوب 150 مم).
Frequently Asked Questions
Q1: هل يصلح محول التيار LJ-ZW-10kV لحماية التتابع الصفري في شبكات 12kV؟
نعم، هو مصمم خصيصاً لحماية التتابع الصفري في أنظمة 10kV و12kV. يتميز بفئة دقة 10P10 ومستوى عزل 42kV. تواصل معنا لتأكيد تفاصيل تطبيق مشروعك.
Q2: ما الخيارات المتاحة لتيارات أولية أعلى من 50 أمبير؟
تتوفر تكوينات خاصة لتيارات أولية أعلى عند الطلب. تغطي الموديلات القياسية تيارات 20A و50A بتيار ثانوي 1A. يرجى التواصل مع فريقنا الهندسي للمواصفات المخصصة.
Q3: كيف يتم تركيب المحول في البيئات الخارجية ذات الرطوبة العالية؟
يدعم المحول التركيب الداخلي والخارجي برطوبة نسبية تصل إلى 100%. تتراوح درجة حرارة التشغيل من -40°م إلى +40°م. تأكد من عدم تجاوز الارتفاع 1000 متر دون تأكيد المصنع.
Q4: أي فئة دقة وحمل مقنن يوفرها هذا المحول للحماية؟
يوفر فئة دقة 10P10 المناسبة لمرحلات الحماية. الحمل المقنن هو 0.1 أوم للتيار الأولي 20A و0.2 أوم لتيار 50A. تحقق من الحمل الكلي للحلقة أثناء تصميم النظام.
Q5: متى يجب طلب تقارير فحص المصنع قبل شحن المحولات؟
يتم تحديد ذلك بناءً على متطلبات مشروعك ومواصفات العطاء. تخضع الشهادات والاختبارات القياسية للتأكيد المسبق. تواصل مع فريق المبيعات لدينا للحصول على تقرير الفحص المفصل.
Q6: لماذا يُعد محول التيار LJ-ZW الخيار الأمثل لتوزيع الجهد المتوسط؟
يوفر دعماً هندسياً متكاملاً يشمل تقييم حساسية العطل الأرضي وتخصيص الحماية الاتجاهية. يضمن العزل الصلب والتصميم المدمج قياساً موثوقاً لتيار التتابع الصفري. اطلب استشارة فنية لمفاتيحك الكهربائية.
