Обзор
Трансформатор тока нулевой последовательности LJ-ZW-10кВ/12кВ — это специализированное устройство, разработанное для надежного обнаружения замыканий на землю в распределительных сетях среднего напряжения 10 кВ или 12 кВ с частотой 50 Гц. Устройство предназначено исключительно для защитных функций и точно измеряет ток нулевой последовательности (остаточный ток) — векторную сумму токов трех фаз — обеспечивая быстрое и селективное отключение при однофазных замыканиях на землю. Это делает его идеальным решением для интеграции с вакуумными выключателями в комплектных распределительных устройствах (КРУ), ячейках КСО и наружных подстанциях.
Конструкция трансформатора включает магнитопровод с высокой магнитной проницаемостью и полностью герметичную эпоксидную изоляцию, что гарантирует высокую точность, термостабильность и долговечность. Наружная изоляция выполнена из УФ-стойкой кремнийорганической резины, обеспечивающей надежную работу в суровых наружных условиях при экстремальных температурах, повышенной влажности и загрязнении. Устройство поддерживает номинальные первичные токи от 50 А до 2000 А и предлагает вторичные выходы 1 А или 5 А со стандартными классами точности для защиты (5P10, 5P15, 5P20).
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10 кВ / 12 кВ |
| Номинальная частота | 50 Гц |
| Номинальный первичный ток | 50–2000 А |
| Номинальный вторичный ток | 1 А или 5 А |
| Класс точности (защита) | 5P10, 5P15, 5P20 |
| Уровень изоляции | 12/42 кВ |
| Испытательное напряжение промышленной частоты | 42 кВ (1 мин) |
| Импульсное выдерживаемое напряжение (грозовое) | 75 кВ (амплитудное) |

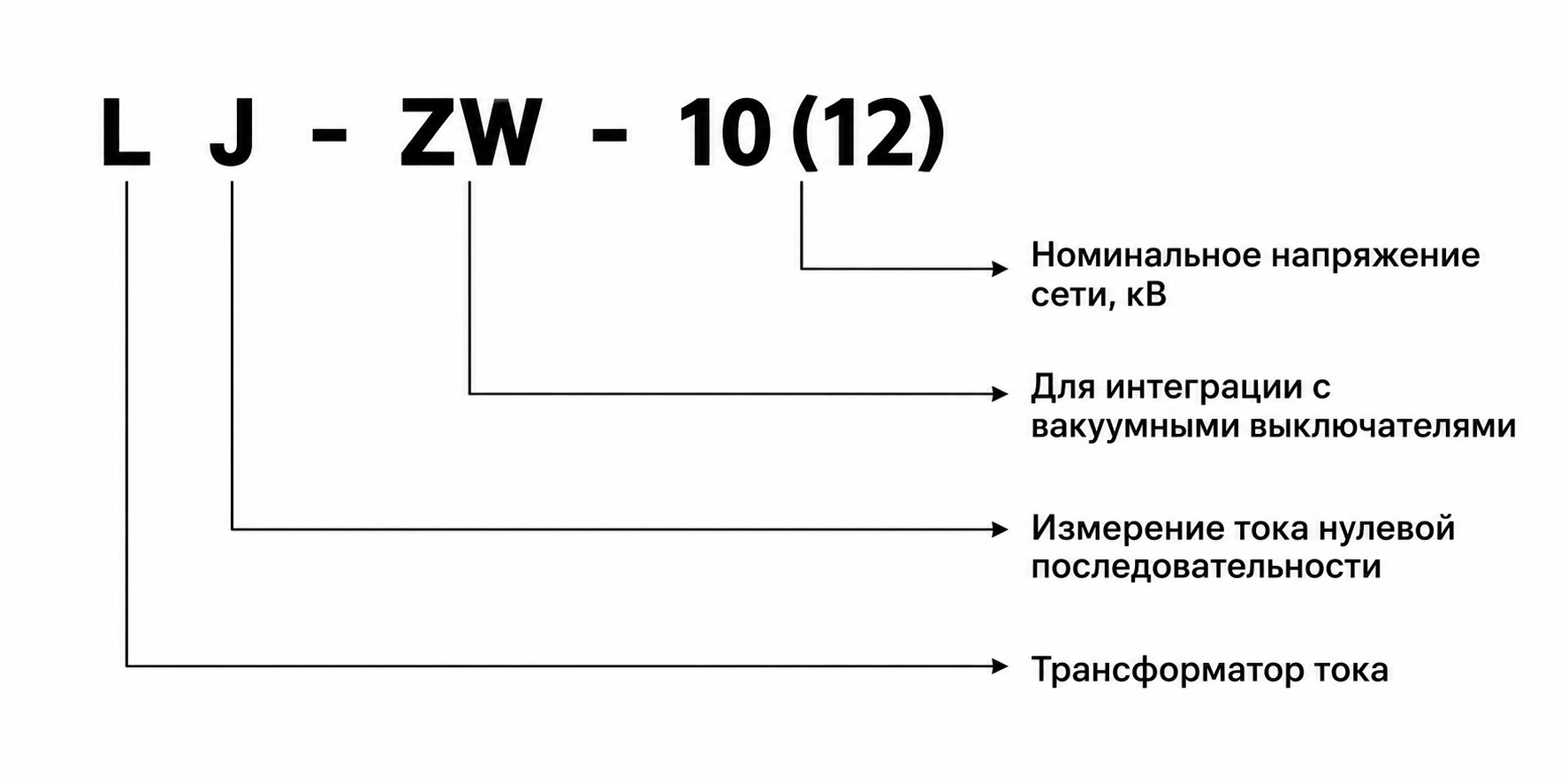

Маркировка модели
Модельное обозначение «LJ-ZW-10кВ/12кВ» соответствует стандартизированной отраслевой системе кодирования, отражающей функциональное назначение и область применения:
- L: Трансформатор тока
- J: Измерение тока нулевой последовательности
- ZW: Предназначен для интеграции с вакуумными выключателями
- 10, 12: Номинальное напряжение сети 10 кВ или 12 кВ
Такая маркировка однозначно идентифицирует устройство как трансформатор тока нулевой последовательности, оптимизированный для использования в коммутационных аппаратах с вакуумными дугогасительными камерами.
Конструкция
Модель LJ-ZW-10кВ/12кВ оснащена тороидальным магнитопроводом из высоко permeable электротехнической стали с текстурой, обеспечивающим высокую чувствительность к малым токам замыкания на землю и минимальную погрешность по фазе. Вся магнитная система залита огнестойкой эпоксидной смолой под вакуумом, что исключает образование воздушных полостей и повышает электрическую прочность изоляции. Наружный корпус выполнен методом литья под давлением из высококачественной кремнийорганической резины, обладающей отличной гидрофобностью, устойчивостью к трекингу и долговечностью при воздействии УФ-излучения и циклических температурных колебаний.
Выводы четко маркированы: первичные выводы P1 и P2 (используются только для справки; первичной обмоткой обычно служит кабель, проходящий через окно), а также вторичные выводы S1 и S2. Вторичная обмотка ни в коем случае не должна оставаться разомкнутой во время работы, так как это может вызвать опасные перенапряжения, превышающие несколько киловольт. Корпус трансформатора и вторичный вывод S2 должны быть надежно заземлены в соответствии со стандартом МЭК 61869 и местными требованиями безопасности для обеспечения защиты персонала и правильного пути возврата тока замыкания.
Технические параметры
Условия эксплуатации
- Высота над уровнем моря: ≤1000 м
- Температура окружающей среды: от –40 °C до +40 °C
- Относительная влажность: до 100%
- Частота сети: 50 Гц
- Монтаж: внутри помещений или на открытом воздухе
Технические данные
| Модель | Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная нагрузка (Ом) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|
| LJ-ZW-10(12) | 20 | 1 | 10P10 | 0.1 | 10(12)/42 |
| LJ-ZW-10(12) | 50 | 1 | 10P10 | 0.2 | 10(12)/42 |
Установка и подключение
Схема монтажа
Установите трансформатор, пропустив все три фазных проводника (или нейтральный проводник, в зависимости от схемы) через центральное отверстие без разрезания или соединения кабелей. Убедитесь, что устройство надежно закреплено с помощью предусмотренного фланца и болтов, соблюдая необходимые расстояния утечки и электрические зазоры в соответствии с местными нормами электробезопасности. Вторичные провода должны быть подключены непосредственно к защитному реле или нагрузочному резистору — никогда не оставляйте их разомкнутыми.

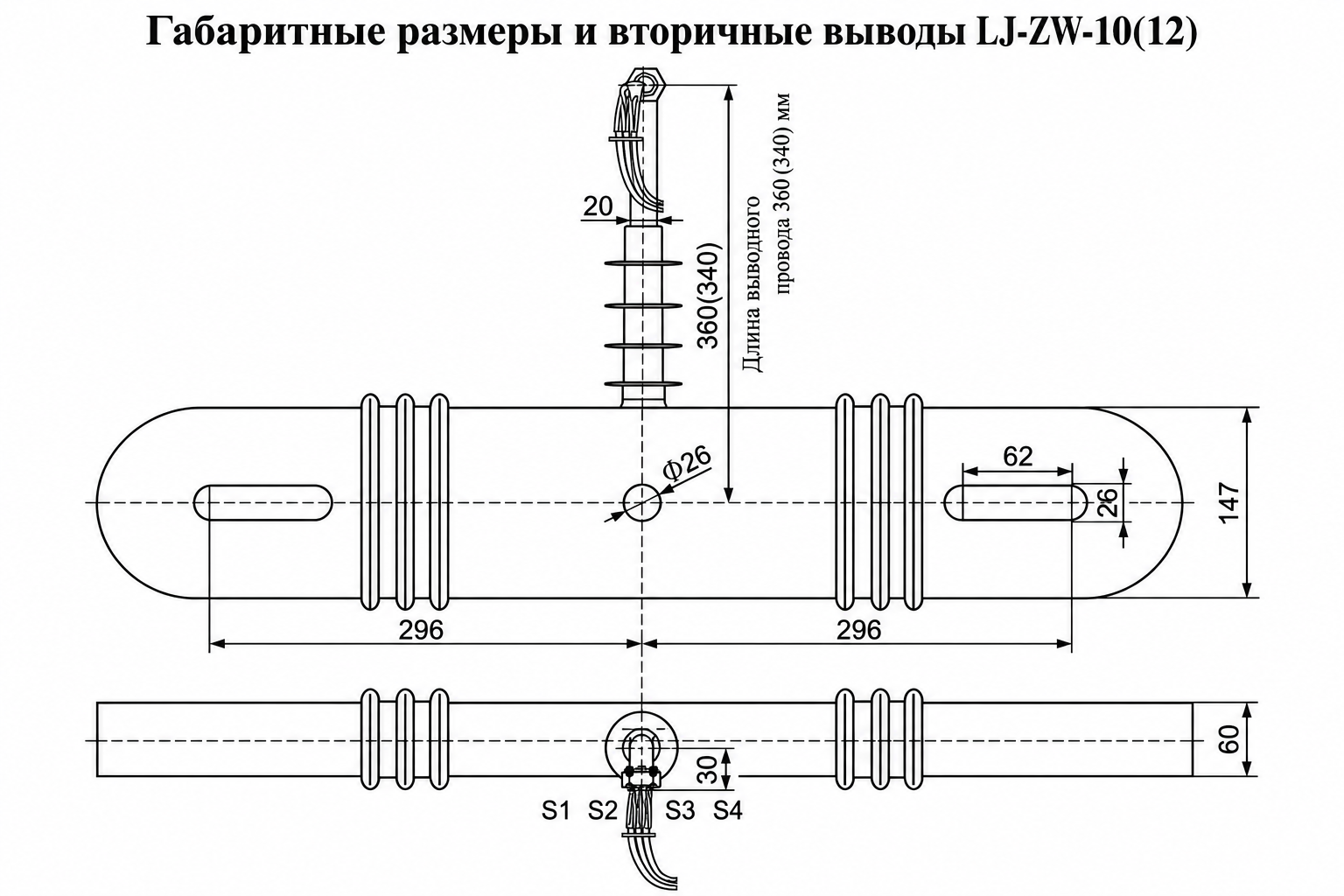

Габаритные размеры
| Модель | Длина (L) | Ширина (W) | Высота (H) | Масса |
|---|---|---|---|---|
| LJ-ZW-10кВ/12кВ | 180 | 180 | 280 | Около 8 кг |
Подбор и частые вопросы
Руководство по выбору
- Шаг 1: Убедитесь, что напряжение сети составляет 10 кВ или 12 кВ, а частота — 50 Гц.
- Шаг 2: Выберите номинальный первичный ток (50–2000 А) на основе максимальной нагрузки и ожидаемого уровня тока замыкания на землю.
- Шаг 3: Определите вторичный ток (1 А или 5 А), совместимый с входом вашего защитного реле.
- Шаг 4: Укажите класс точности (например, 5P10) в зависимости от требуемого коэффициента кратности тока короткого замыкания и чувствительности реле.
- Шаг 5: Проверьте, что диаметр отверстия 65 мм позволяет разместить ваш кабельный жгут (рекомендуется максимальный наружный диаметр ≤60 мм).
- Шаг 6: Убедитесь, что условия окружающей среды (температура, влажность, степень загрязнения) соответствуют эксплуатационным характеристикам ТТ.
- Шаг 7: Для применения с вакуумными выключателями подтвердите механическую совместимость по монтажным размерам серии ZW (расстояние между отверстиями 150 мм).
Часто задаваемые вопросы
В: Можно ли использовать трансформатор LJ-ZW для целей учета?
О: Нет. Серия LJ-ZW предназначена исключительно для защитных применений (обнаружение замыканий на землю по току нулевой последовательности). Она не сертифицирована для коммерческого учета из-за точности защитного класса (например, 5P).
В: Что произойдет, если вторичная обмотка останется разомкнутой во время работы?
О: Разомкнутая вторичная цепь может навести опасно высокие напряжения (несколько кВ), что создает риск пробоя изоляции, повреждения оборудования и серьезного поражения электрическим током. Всегда замыкайте вторичную обмотку накоротко или подключайте к нагрузке до подачи напряжения на первичную цепь.
В: Обязательно ли заземление корпуса трансформатора?
О: Да. Корпус и вторичный вывод S2 должны быть надежно заземлены для обеспечения безопасности персонала и правильного пути возврата тока замыкания, как того требуют МЭК 61869 и местные нормы электробезопасности.
В: Может ли данный ТТ обнаруживать несимметрию фазных токов?
О: Нет. LJ-ZW — это трансформатор тока нулевой последовательности (остаточного тока), измеряющий векторную сумму всех трех фазных токов (Ia + Ib + Ic). Он выдает сигнал только при наличии замыкания на землю или тока утечки — но не при обычной несимметрии фаз.
В: Каков максимальный диаметр кабеля, который можно пропустить через окно?
О: Диаметр отверстия (окна для кабеля) составляет 65 мм, что позволяет пропускать одиночный или групповой кабель с общим наружным диаметром ≤60 мм для обеспечения безопасного зазора и предотвращения механических напряжений.
Часто задаваемые вопросы
Q1: Можно ли использовать ТТНП LJ-ZW-10 на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных объектов требуется специальная модификация. Уточняйте возможность изготовления у производителя.
Q2: Какой класс точности подходит для защиты от замыканий на землю?
Для релейной защиты применяется класс 10P10. Он обеспечивает корректную работу при токах до 10-кратного номинального значения. Базовые параметры указаны в спецификации.
Q3: Возможна ли поставка трансформаторов с первичным током более 50 А?
Базовые модели выпускаются на 20 А и 50 А. Конфигурации с повышенными токами изготавливаются по запросу. Свяжитесь с отделом продаж для расчета.
Q4: Как правильно монтировать ТТНП внутри комплектных распределительных устройств?
Монтаж допускается внутри помещений и на открытом воздухе. Мы предоставляем поддержку по распределению выводов и прокладке кабелей. Запросите техническую документацию для проектирования.
Q5: Что такое трансформатор тока нулевой последовательности серии LJ-ZW?
Это устройство для детектирования замыканий на землю в сетях 10-12 кВ. Оборудование соответствует изоляции 10(12)/42 кВ и частоте 50 Гц. Применяется в системах с заземленной нейтралью.
Q6: Какие заводские испытания проходят трансформаторы перед отгрузкой заказчику?
Каждое устройство проходит проверку параметров изоляции и коэффициента трансформации. Это гарантирует соответствие классу 10P10. Точные протоколы испытаний уточняются при согласовании договора.
