अवलोकन

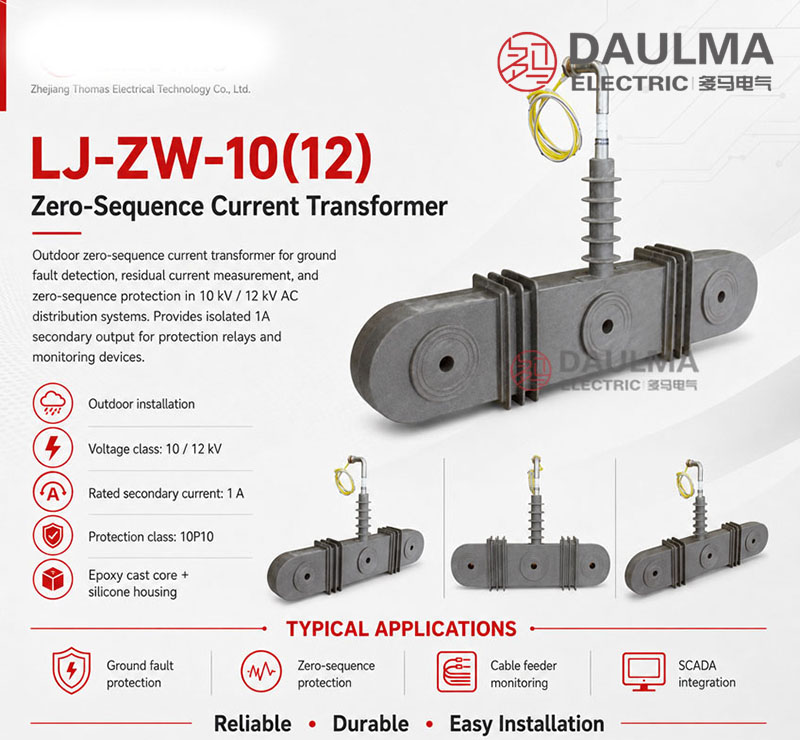

LJ-ZW-10kV/12kV धारा ट्रांसफॉर्मर शून्य-अनुक्रम सुरक्षा, 10kV या 12kV, 5日晚间 AC मध्यम-वोल्टेज वितरण प्रणालियों में विश्वसनीय भू-दोष (ground-fault) पहचान हेतु विशेष रूप से अभिकल्पित उपकरण है। यह केवल सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है तथा शून्य-अनुक्रम (अवशिष्ट) धारा—तीनों चरण धाराओं का सदिश योग—को सटीकता से मापता है, जिससे भू-दोष के दौरान त्वरित एवं चयनात्मक ट्रिपिंग संभव होती है। इसलिए यह रिंग मेन यूनिट्स, स्विचगियर और बाहरी सबस्टेशनों में वैक्यूम सर्किट ब्रेकर के साथ एकीकरण हेतु आदर्श है।
उच्च पारगम्यता वाले चुंबकीय कोर एवं पूर्णतः एपॉक्सी रेजिन में संकुलित निर्माण के कारण यह ट्रांसफॉर्मर उत्कृष्ट सटीकता, तापीय स्थिरता और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है। इसका बाहरी इन्सुलेशन UV-प्रतिरोधी सिलिकॉन रबर से निर्मित है, जो तापमान चरम सीमा, नमी एवं प्रदूषण जैसे कठोर बाहरी वातावरण में मजबूत प्रदर्शन प्रदान करता है। यह इकाई 50 A से 2000 A तक की नाममात्र प्राथमिक धारा समर्थन करती है तथा 1 A या 5 A के द्वितीयक आउटपुट प्रदान करती है, जिसमें मानक सुरक्षा सटीकता श्रेणियाँ (5P10, 5P15, 5P20) उपलब्ध हैं।
प्रमुख नाममात्र मानों का अवलोकन
| पैरामीटर | मान |
|---|---|
| नाममात्र वोल्टेज | 10 kV / 12 kV |
| नाममात्र आवृत्ति | 50 Hz |
| नाममात्र प्राथमिक धारा | 50–2000 A |
| नाममात्र द्वितीयक धारा | 1 A या 5 A |
| सटीकता श्रेणी (सुरक्षा) | 5P10, 5P15, 5P20 |
| इन्सुलेशन स्तर | 12/42 kV |
| पावर फ्रीक्वेंसी विथस्टैंड वोल्टेज | 42 kV (1 मिनट) |
| लाइटनिंग इम्पल्स विथस्टैंड वोल्टेज | 75 kV (शिखर) |
मॉडल नामकरण
मॉडल नाम “LJ-ZW-10kV/12kV” एक मानकीकृत उद्योग कोडिंग प्रणाली का अनुसरण करता है जो इसके कार्य एवं अनुप्रयोग को दर्शाता है:
- L: धारा ट्रांसफॉर्मर
- J: शून्य-अनुक्रम धारा मापन
- ZW: वैक्यूम सर्किट ब्रेकर के साथ एकीकरण हेतु अभिकल्पित
- 10, 12: 10kV या 12kV का नाममात्र प्रणाली वोल्टेज
यह नामकरण स्पष्ट रूप से इकाई को वैक्यूम इंटरप्टर आधारित स्विचगियर असेंबलियों में उपयोग हेतु अनुकूलित शून्य-अनुक्रम सुरक्षा CT के रूप में पहचानता है।
निर्माण

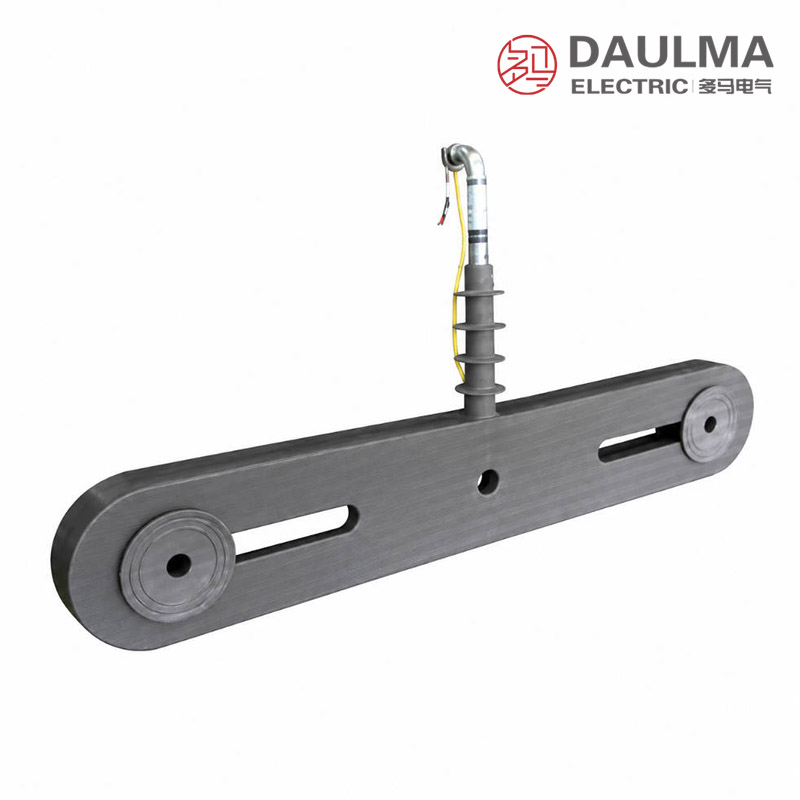

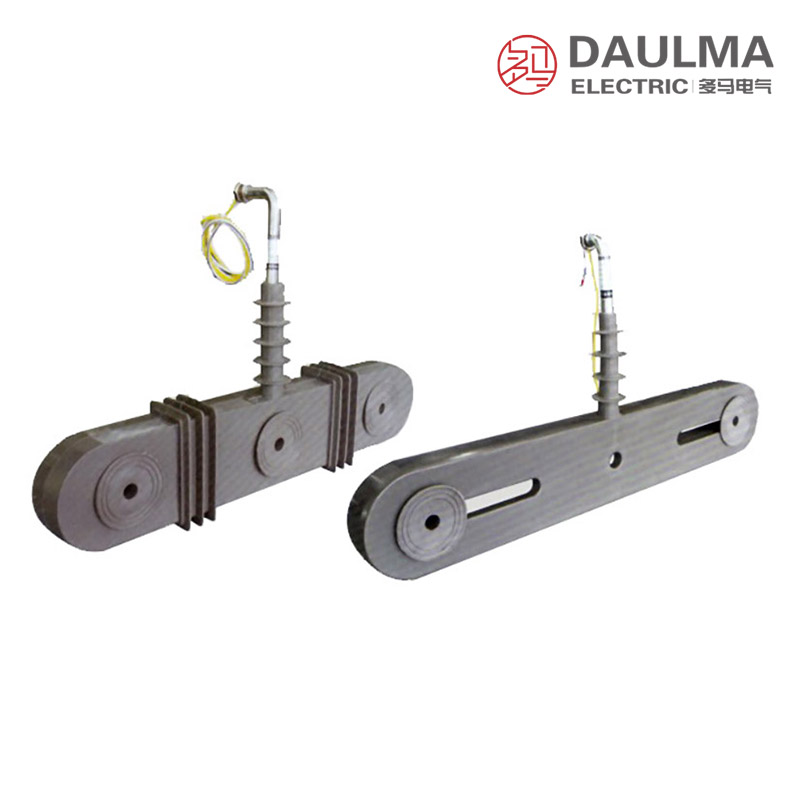

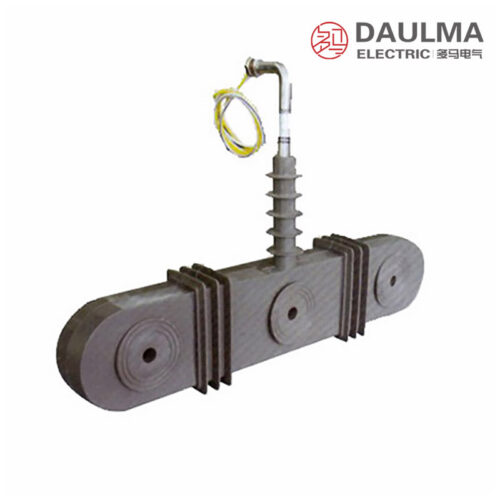

LJ-ZW-10kV/12kV में उच्च पारगम्यता वाले ग्रेन-ओरिएंटेड सिलिकॉन स्टील से निर्मित टोरॉइडल कोर होता है, जो छोटे भू-दोष धाराओं के प्रति उच्च संवेदनशीलता एवं न्यूनतम चरण त्रुटि सुनिश्चित करता है। संपूर्ण चुंबकीय असेंबली को निर्वात में ज्वलन-रोधी एपॉक्सी रेजिन में कास्ट किया जाता है, जिससे रिक्तियाँ समाप्त हो जाती हैं तथा डाइइलेक्ट्रिक शक्ति बढ़ती है। बाहरी आवरण उच्च-ग्रेड सिलिकॉन रबर से ओवरमोल्डेड होता है, जो उत्कृष्ट जल-विरोधी गुण, ट्रैकिंग प्रतिरोध एवं UV एक्सपोजर तथा तापीय चक्रण के तहत दीर्घकालिक स्थायित्व प्रदान करता है।
टर्मिनल स्पष्ट रूप से चिह्नित हैं: प्राथमिक टर्मिनल P1 और P2 (केवल संदर्भ हेतु; प्राथमिक सामान्यतः केबल होता है जो खिड़की से गुजरता है), तथा द्वितीयक टर्मिनल S1 और S2। संचालन के दौरान द्वितीयक वाइंडिंग को कभी भी खुले परिपथ में नहीं छोड़ना चाहिए, क्योंकि इससे कई किलोवोल्ट से अधिक खतरनाक अति-वोल्टेज उत्पन्न हो सकता है। IEC 61869 एवं स्थानीय सुरक्षा नियमों के अनुसार, ट्रांसफॉर्मर आवास तथा द्वितीयक टर्मिनल S2 दोनों को ठोस रूप से भू-संपर्कित किया जाना चाहिए ताकि कर्मचारी सुरक्षा एवं उचित दोष धारा प्रत्यावर्तन पथ सुनिश्चित हो सके।
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
- ऊँचाई: ≤1000 m
- परिवेशी तापमान: -40°C से +40°C
- सापेक्ष आर्द्रता: 100% तक
- प्रणाली आवृत्ति: 50 Hz
- स्थापना: आंतरिक या बाहरी
तकनीकी डेटा
| मॉडल | नाममात्र प्राथमिक धारा (A) |
नाममात्र द्वितीयक धारा (A) |
सटीकता श्रेणी |
नाममात्र आउटपुट (Ω) |
नाममात्र इन्सुलेशन स्तर (kV) |
|---|---|---|---|---|---|
| LJ-ZW-10(12) | 20 | 1 | 10P10 | 0.1 | 10(12)/42 |
| LJ-ZW-10(12) | 50 | 1 | 10P10 | 0.2 | 10(12)/42 |
इंस्टॉलेशन और वायरिंग
स्थापना आरेख
तीनों चरण चालकों (या न्यूट्रल चालक, विन्यास के आधार पर) को केंद्रीय बोर से केबल काटे या जोड़े बिना प्रवेश कराकर ट्रांसफॉर्मर स्थापित करें। स्थानीय विद्युत कोड के अनुसार पर्याप्त क्रीपेज एवं क्लीयरेंस दूरियाँ बनाए रखते हुए प्रदान किए गए फ्लैंज एवं बोल्ट का उपयोग करके इकाई को सुरक्षित रूप से माउंट करें। द्वितीयक तारों को सीधे सुरक्षा रिले या भार प्रतिरोध से जोड़ा जाना चाहिए—कभी भी खुला नहीं छोड़ा जाना चाहिए।

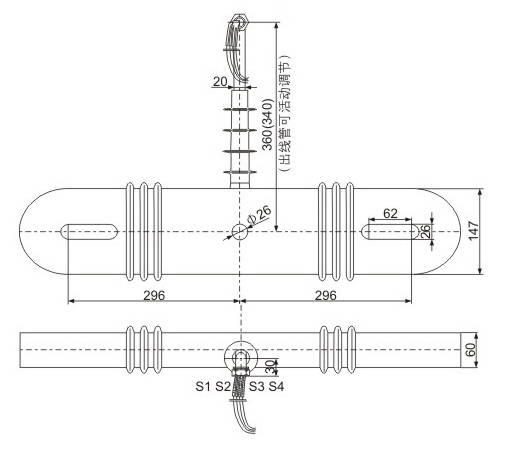

बाह्य आयाम
| मॉडल | L | W | H | भार |
|---|---|---|---|---|
| LJ-ZW-10kV/12kV | 180 | 180 | 280 | लगभग 8 kg |
चयन और सामान्य प्रश्न
चयन मार्गदर्शिका
- चरण 1: पुष्टि करें कि प्रणाली वोल्टेज 10kV या 12kV है तथा आवृत्ति 50 Hz है।
- चरण 2: अधिकतम भार एवं अपेक्षित भू-दोष स्तर के आधार पर नाममात्र प्राथमिक धारा (50–2000 A) चुनें।
- चरण 3: अपने सुरक्षा रिले इनपुट के अनुकूल द्वितीयक धारा (1 A या 5 A) चुनें।
- चरण 4: आवश्यक दोष धारा गुणन कारक एवं रिले संवेदनशीलता के अनुसार सटीकता श्रेणी (जैसे, 5P10) निर्दिष्ट करें।
- चरण 5: यह सत्यापित करें कि 65 mm बोर व्यास आपके केबल बंडल को समायोजित करता है (अधिकतम बाहरी व्यास ≤60 mm अनुशंसित)।
- चरण 6: सुनिश्चित करें कि परिवेशी परिस्थितियाँ (तापमान, आर्द्रता, प्रदूषण) CT की सेवा नाममात्र मानों से मेल खाती हैं।
- चरण 7: वैक्यूम सर्किट ब्रेकर अनुप्रयोगों हेतु, ZW-श्रृंखला माउंटिंग आयामों (150 mm छिद्र अंतराल) का उपयोग करके यांत्रिक फिट सुनिश्चित करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या LJ-ZW ट्रांसफॉर्मर का उपयोग मीटरिंग उद्देश्यों हेतु किया जा सकता है?
उत्तर: नहीं। LJ-ZW श्रृंखला केवल सुरक्षा अनुप्रयोगों (शून्य-अनुक्रम भू-दोष पहचान) हेतु अभिकल्पित है। इसकी सुरक्षा-श्रेणी सटीकता (जैसे, 5P) के कारण यह राजस्व-ग्रेड मीटरिंग के लिए प्रमाणित नहीं है।
प्रश्न: यदि संचालन के दौरान द्वितीयक वाइंडिंग खुली छोड़ दी जाए तो क्या होगा?
उत्तर: खुले द्वितीयक परिपथ से खतरनाक रूप से उच्च वोल्टेज (कई kV) उत्पन्न हो सकता है, जिससे इन्सुलेशन विफलता, उपकरण क्षति एवं गंभीर विद्युत झटके का जोखिम होता है। प्राथमिक को ऊर्जायुक्त करने से पहले हमेशा द्वितीयक को लघु-परिपथित करें या भार से जोड़ें।
प्रश्न: क्या ट्रांसफॉर्मर आवास का भू-संपर्कन आवश्यक है?
उत्तर: हाँ। IEC 61869 एवं स्थानीय विद्युत कोड द्वारा आवश्यक के अनुसार, आवास तथा द्वितीयक टर्मिनल S2 को ऑपरेटर सुरक्षा एवं उचित दोष धारा प्रत्यावर्तन पथ सुनिश्चित करने हेतु विश्वसनीय रूप से भू-संपर्कित किया जाना चाहिए।
प्रश्न: क्या यह CT असंतुलित चरण धाराओं का पता लगा सकता है?
उत्तर: नहीं। LJ-ZW एक शून्य-अनुक्रम (अवशिष्ट) CT है जो सभी तीन चरण धाराओं का सदिश योग (Ia + Ib + Ic) मापता है। यह केवल तभी संकेत उत्पन्न करता है जब भू-दोष या रिसाव धारा होती है—सामान्य चरण असंतुलन के दौरान नहीं।
प्रश्न: खिड़की से गुजरने वाले केबल का अधिकतम व्यास क्या है?
उत्तर: बोर (केबल खिड़की) व्यास 65 mm है, जो एकल या बंडल केबलों को अधिकतम बाहरी व्यास ≤60 mm के साथ गुजरने की अनुमति देता है ताकि सुरक्षित क्लीयरेंस सुनिश्चित हो एवं यांत्रिक तनाव से बचा जा सके।
Frequently Asked Questions
Q1: यह शून्य-अनुक्रम धारा ट्रांसफॉर्मर किन प्रणालियों में उपयोग होता है?
यह 10kV और 12kV बिजली प्रणालियों में भू-दोष सुरक्षा के लिए डिज़ाइन किया गया है। यह आंतरिक और बाहरी दोनों स्थापनाओं का समर्थन करता है। विशिष्ट अनुप्रयोग के लिए हमसे संपर्क करें।
Q2: भू-दोष सुरक्षा के लिए कौन सी सटीकता श्रेणी (accuracy class) उपयुक्त है?
सुरक्षा अनुप्रयोगों के लिए 5P20 और 10P10 श्रेणियाँ उपलब्ध हैं। यह 50A प्राथमिक धारा पर 0.2 Ω नाममात्र आउटपुट सुनिश्चित करता है। परियोजना आवश्यकताओं के अनुसार विशेष विन्यास पुष्टि के अधीन हैं।
Q3: क्या यह ट्रांसफॉर्मर उच्च आर्द्रता और कठोर तापमान में काम कर सकता है?
हाँ, यह -40°C से +40°C तापमान और 100% सापेक्ष आर्द्रता के लिए रेटेड है। इन्सुलेशन स्तर 10(12)/42 kV है। कठोर पर्यावरणीय स्थितियों के लिए फैक्ट्री परीक्षण रिपोर्ट माँगें।
Q4: क्या 2000A तक की उच्च प्राथमिक धारा के लिए कस्टम मॉडल उपलब्ध हैं?
हाँ, मानक 50A के अलावा 2000A तक के उच्च प्राथमिक धारा विन्यास उपलब्ध हैं। विशेष आवश्यकताओं के लिए तकनीकी डेटा शीट की समीक्षा आवश्यक है। विस्तृत उद्धरण के लिए हमारी बिक्री टीम से संपर्क करें।
Q5: दिशात्मक सुरक्षा (directional protection) के लिए कौन सा तकनीकी समर्थन प्रदान किया जाता है?
हम भार गणना और भू-दोष संवेदनशीलता आकलन सहित पूर्ण इंजीनियरिंग समर्थन प्रदान करते हैं। टर्मिनल आवंटन और केबल रूटिंग भी शामिल हैं। सटीक तकनीकी मार्गदर्शन के लिए हमारे इंजीनियरों से परामर्श लें।
Q6: बड़े प्रोजेक्ट ऑर्डर के लिए विशेष पैकेजिंग और डिलीवरी कैसे तय होती है?
मानक निर्यात पैकेजिंग उपलब्ध है, लेकिन विशेष पैकेजिंग परियोजना की आवश्यकताओं पर निर्भर करती है। डिलीवरी शेड्यूल ऑर्डर मात्रा और गंतव्य के अनुसार तय होता है। सटीक शिपिंग विवरण के लिए कृपया संपर्क करें।
