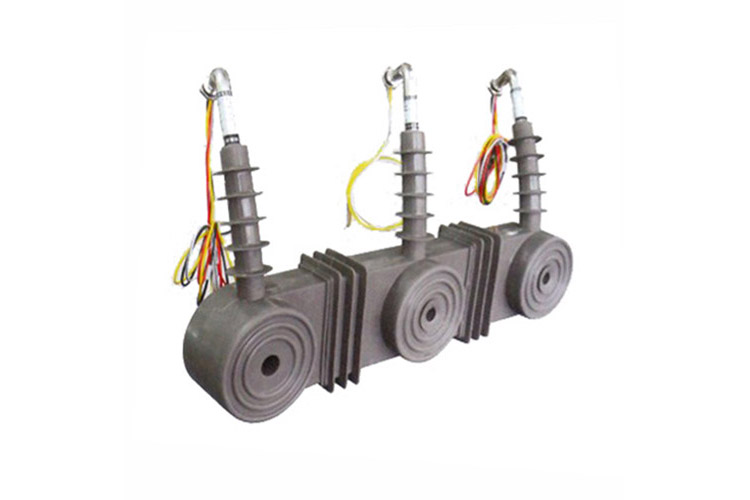

تم تصميم محولات التيار LJ-ZW3-10(12) وLJ-ZW43 للحماية من التتابع الصفري لأنظمة التوزيع التيار المتردد بجهد 10 كيلوفولت/12 كيلوفولت (50 هرتز)، وتُستخدم أساسًا مع قواطع الدائرة الفراغية ZW3 وZW43 لقياس التيار ثلاثي الطور والحماية من الأعطال الأرضية. وتتميز هذه المحولات بدقة عالية وقدرة عالية وتشغيل خالٍ من الصيانة، مما يضمن أداءً موثوقًا في شبكات الطاقة الذكية الحديثة.
وقد صُنعت باستخدام مواد مغناطيسية فائقة التوصيل متقدمة، ومغلفة بعازل مطاط السيليكون المتين، مما يمنحها مقاومة استثنائية لدرجات الحرارة القصوى والإشعاع فوق البنفسجي والتآكل والشيخوخة—مما يضمن موثوقية طويلة الأمد وأداءً مستقرًا حتى في الظروف البيئية القاسية.

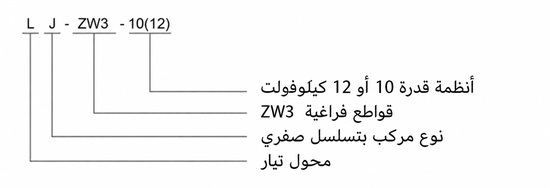

ترميز طراز LJ-ZW3-10(12) وLJ-ZW43
L: محول تيار
J: قياس التيار التتابعي الصفري
ZW3, ZW43: متوافق مع طرازي قاطع الدائرة الفراغي ZW3 وZW43
10, 12: الجهد المقنن لأنظمة الطاقة 10 كيلوفولت و12 كيلوفولت
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -25°م إلى +40°م
- الارتفاع: ≤2000م
- متوسط درجة الحرارة اليومية: ≤40°م
- درجة التلوث: الفئة الثانية
المعايير الفنية
| النوع | التيار الأولي المقنن (A) | التركيب المعين | التيار الثانوي المقنن (A) | الدقة والقدرة المقننة (فولت أمبير) | مستوى العزل المقنن (كيلوفولت) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2S(0.5) | 10P(5P) | 5P20 | |||||||||
| LZW32-10(12) LZW43-10(12) |
50, 75, 100 | 5P(10P) | 5(1) | 1 | 1.5 | 2.5 | 10(12)/42 | ||||
| 100, 150, 200 | 5 | 5 | 10 | 2.5 | 3.75 | 5 | |||||
| 100, 200, 300 | 10P20 | 5 | 10 | 15 | 2.5 | 5 | 7.5 | ||||
| 200, 300, 400 | 0.2S/10P 0.5/10P 0.2S/5P20 0.5/5P20 |
10 | 10 | 15 | 5 | 7.5 | 10 | ||||
| 200, 400, 600 | 10 | 15 | 20 | 5 | 10 | 15 | |||||
| 400, 600, 800 | 15 | 20 | 30 | 10 | 15 | 20 | |||||
| 600, 800, 1200 | 20 | 30 | 40 | 15 | 20 | 25 | |||||
| 800, 1000, 1200 | 30 | 40 | 50 | 20 | 30 | 40 | |||||
| التتابع الصفري | 20 | 10P 3 مستويات | 1 | 0.1Ω | |||||||
| 50 | 10P مستوى واحد | 0.2Ω | |||||||||
التركيب والتوصيلات
أبعاد التركيب
| البُعد | القيمة (مم) |
|---|---|
| القطر الخارجي (D) | 140 |
| القطر الداخلي (d) | 65 |
| الارتفاع (H) | 48 |
| مسافة بين ثقوب التركيب (P) | 110 |
| قطر ثقب التركيب | 6.5 |
قم بتثبيت المحول بإحكام على قاطع الدائرة وفقًا لإرشادات الأبعاد لضمان المحاذاة الصحيحة والأداء الكهربائي الأمثل.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بناءً على جهد النظام (10 كيلوفولت أو 12 كيلوفولت) ومدى التيار الأولي (20–1200 أمبير).
- حدد الخرج الثانوي (5 أمبير أو 1 أمبير) ودرجة الدقة (مثل 0.2S، 5P10) حسب متطلبات التطبيق.
- تأكد من التوافق مع قواطع الدائرة الفراغية ZW3 أو ZW43.
- تحقق من مطابقة الظروف البيئية لتصنيفات التشغيل (درجة الحرارة، الارتفاع، درجة التلوث).
- يمكن تشغيل نسبة تيار واحدة فقط في كل مرة—لا تشغّل نسبًا متعددة في آنٍ واحد.
الأسئلة الشائعة
س1: ما هي التطبيقات الأساسية لمحولات التيار LJ-ZW3-10(12) وLJ-ZW43-10(12)؟
تُستخدم هذه المحولات لقياس التيار، وقياس الطاقة، والحماية بالمرحلات، وكشف الأعطال التتابعية الصفريّة في أنظمة الطاقة المتناوبة بجهد 10 كيلوفولت و12 كيلوفولت.
س2: كيف تعزز وظيفة التتابع الصفري سلامة النظام؟
تكتشف حماية التتابع الصفري الأعطال الأرضية والتيارات التسرّبية، مما يمكّن من عزل العطل بسرعة ويقلل من خطر تلف المعدات.
س3: هل يمكن تخصيص هذه المحولات وفقًا لمتطلبات محددة؟
نعم، تتوفر تكوينات مخصصة، بما في ذلك نسب تيار خاصة، وخرج ثانوي معدّل، وتحسينات في العزل، لتلبية الاحتياجات التشغيلية الفريدة.
س4: ما الظروف البيئية الملائمة لهذه المحولات؟
تم تصميم محولات LJ-ZW3 وLJ-ZW43 للاستخدام الخارجي في درجات حرارة تتراوح بين -25°م و+40°م، وارتفاعات تصل إلى 2000 متر، وفي بيئات ذات درجة تلوث من الفئة الثانية.
س5: ما الذي يجعل محول LJ-ZW43-10(12) أكثر موثوقية في البيئات القاسية؟
يوفر عازل مطاط السيليكون مقاومة متفوقة للظروف الجوية القصوى والتعرض للأشعة فوق البنفسجية والتلوث، مما يضمن المتانة والتشغيل الخالي من الصيانة.
