Трансформаторы тока нулевой последовательности LJ-ZW3-10(12) и LJ-ZW43 разработаны для применения в распределительных сетях переменного тока напряжением 10 кВ/12 кВ (50 Гц). Они предназначены в первую очередь для совместной работы с вакуумными выключателями серий ZW3 и ZW43, обеспечивая измерение трехфазного тока и защиту от однофазных замыканий на землю. Благодаря высокой точности, большой перегрузочной способности и эксплуатации без технического обслуживания, данные трансформаторы обеспечивают надежную работу в современных интеллектуальных энергосистемах.
Конструкция изделий основана на применении передовых сверхпроводящих магнитных материалов и герметичной изоляции из силиконовой резины, что обеспечивает исключительную стойкость к экстремальным температурам, ультрафиолетовому излучению, коррозии и старению. Это гарантирует долговечность и стабильную работу даже в тяжелых климатических условиях.

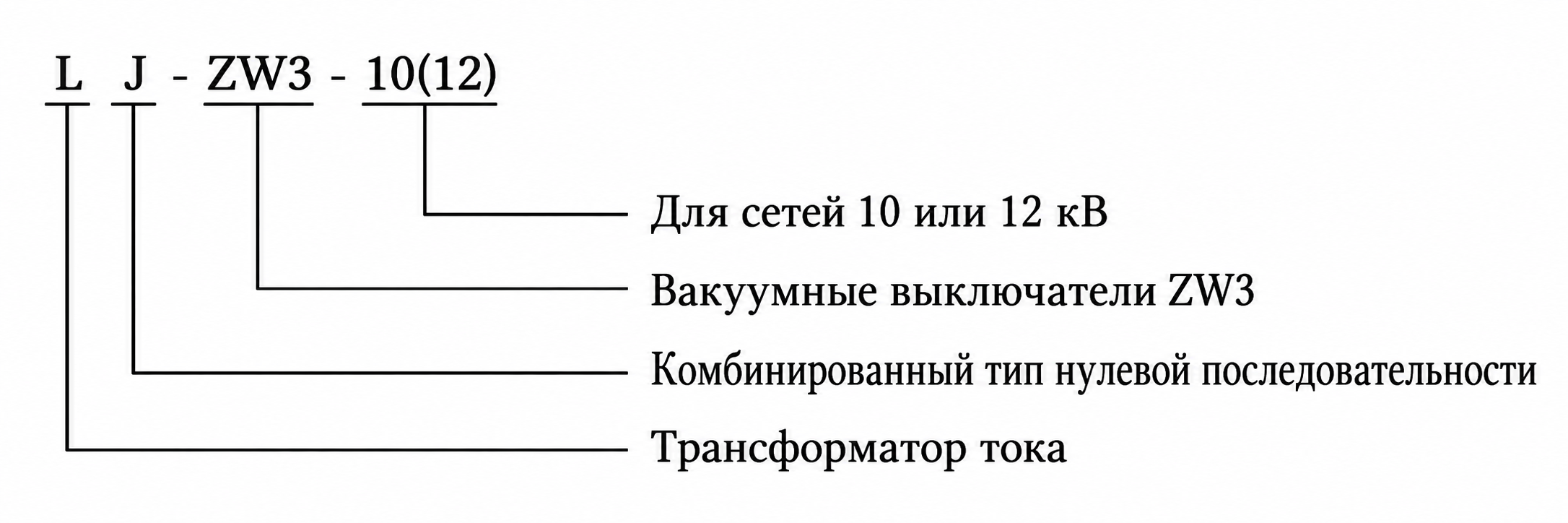

Расшифровка обозначения типов LJ-ZW3-10(12), LJ-ZW43
L: Трансформатор тока
J: Измерение тока нулевой последовательности
ZW3, ZW43: Совместимость с моделями вакуумных выключателей ZW3 и ZW43
10, 12: Номинальное напряжение для сетей 10 кВ и 12 кВ
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от –25°C до +40°C
- Высота над уровнем моря: ≤2000 м
- Среднесуточная температура: ≤40°C
- Степень загрязнения: Класс II
Технические параметры
| Тип | Номинальный первичный ток (А) | Комбинация обмоток | Номинальный вторичный ток (А) | Класс точности и номинальная нагрузка (В·А) | Номинальный уровень изоляции (кВ) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2S(0.5) | 10P(5P) | 5P20 | |||||||||
| LZW32-10(12) LZW43-10(12) |
50, 75, 100 | 5P(10P) | 5(1) | 1 | 1.5 | 2.5 | 10(12)/42 | ||||
| 100, 150, 200 | 5 | 5 | 10 | 2.5 | 3.75 | 5 | |||||
| 100, 200, 300 | 10P20 | 5 | 10 | 15 | 2.5 | 5 | 7.5 | ||||
| 200, 300, 400 | 0.2S/10P 0.5/10P 0.2S/5P20 0.5/5P20 |
10 | 10 | 15 | 5 | 7.5 | 10 | ||||
| 200, 400, 600 | 10 | 15 | 20 | 5 | 10 | 15 | |||||
| 400, 600, 800 | 15 | 20 | 30 | 10 | 15 | 20 | |||||
| 600, 800, 1200 | 20 | 30 | 40 | 15 | 20 | 25 | |||||
| 800, 1000, 1200 | 30 | 40 | 50 | 20 | 30 | 40 | |||||
| Нулевая последовательность | 20 | 10P 3 уровня | 1 | 0.1 Ом | |||||||
| 50 | 10P 1 уровень | 0.2 Ом | |||||||||
Установка и подключение
Габаритные и установочные размеры
| Размер | Значение (мм) |
|---|---|
| Внешний диаметр (D) | 140 |
| Внутренний диаметр (d) | 65 |
| Высота (H) | 48 |
| Расстояние между центрами монтажных отверстий (P) | 110 |
| Диаметр монтажных отверстий | 6.5 |
Установите трансформатор надежно на выключатель в соответствии с габаритными размерами, чтобы обеспечить правильное позиционирование и стабильные электрические характеристики.
Подбор и частые вопросы
Руководство по выбору
- Выбор осуществляется по напряжению сети (10 кВ или 12 кВ) и диапазону первичного тока (20–1200 А).
- Определите вторичный ток (5 А или 1 А) и класс точности (например, 0.2S, 5P10) в зависимости от задачи.
- Убедитесь в совместимости с вакуумными выключателями ZW3 или ZW43.
- Проверьте соответствие условий эксплуатации (температура, высота над уровнем моря, степень загрязнения).
- Одновременно может быть активно только одно передаточное отношение — не допускается параллельная работа нескольких коэффициентов трансформации.
Часто задаваемые вопросы
Вопрос 1: Для каких основных задач применяются трансформаторы тока LJ-ZW3-10(12) и LJ-ZW43-10(12)?
Эти трансформаторы используются для измерения тока, учета электроэнергии, релейной защиты и обнаружения замыканий на землю в сетях переменного тока напряжением 10 кВ и 12 кВ.
Вопрос 2: Как функция нулевой последовательности повышает безопасность системы?
Защита по току нулевой последовательности обнаруживает однофазные замыкания на землю и утечки тока, обеспечивая быстрое отключение поврежденного участка и снижая риск повреждения оборудования.
Вопрос 3: Возможно ли изготовление трансформаторов по индивидуальным требованиям?
Да, доступны специальные конфигурации, включая нестандартные коэффициенты трансформации, варианты вторичного тока и усиленную изоляцию, адаптированные под конкретные условия эксплуатации.
Вопрос 4: В каких климатических условиях допускается эксплуатация этих трансформаторов?
Модели LJ-ZW3 и LJ-ZW43 предназначены для наружной установки при температуре от –25°C до +40°C, на высоте до 2000 м над уровнем моря и в условиях загрязнения среды класса II.
Вопрос 5: Что обеспечивает повышенную надежность LJ-ZW43-10(12) в сложных условиях?
Изоляция из силиконовой резины обеспечивает превосходную стойкость к экстремальным погодным условиям, УФ-излучению и загрязнению, гарантируя долговечность и эксплуатацию без обслуживания.
