LJ-ZW3-10(12) और LJ-ZW43 शून्य-अनुक्रम सुरक्षा धारा ट्रांसफॉर्मर 10kV/12kV AC वितरण प्रणालियों (50Hz) के लिए अभिकल्पित हैं, जो मुख्य रूप से ZW3 और ZW43 वैक्यूम सर्किट ब्रेकर के साथ त्रि-चरण धारा मापन और भू-दोष सुरक्षा हेतु उपयोग किए जाते हैं। उच्च परिशुद्धता, उच्च क्षमता और रखरखाव-मुक्त संचालन की विशेषता वाले ये ट्रांसफॉर्मर आधुनिक बुद्धिमान विद्युत नेटवर्क में विश्वसनीय प्रदर्शन प्रदान करते हैं।
उन्नत अतिचालक चुंबकीय सामग्री से निर्मित और मजबूत सिलिकॉन रबर इन्सुलेशन में संलग्न, ये ट्रांसफॉर्मर चरम तापमान, पराबैंगनी विकिरण, संक्षारण और वृद्धावस्था के प्रति असाधारण प्रतिरोध प्रदान करते हैं—कठोर पर्यावरणीय परिस्थितियों में दीर्घकालिक विश्वसनीयता और स्थिर संचालन सुनिश्चित करते हुए।

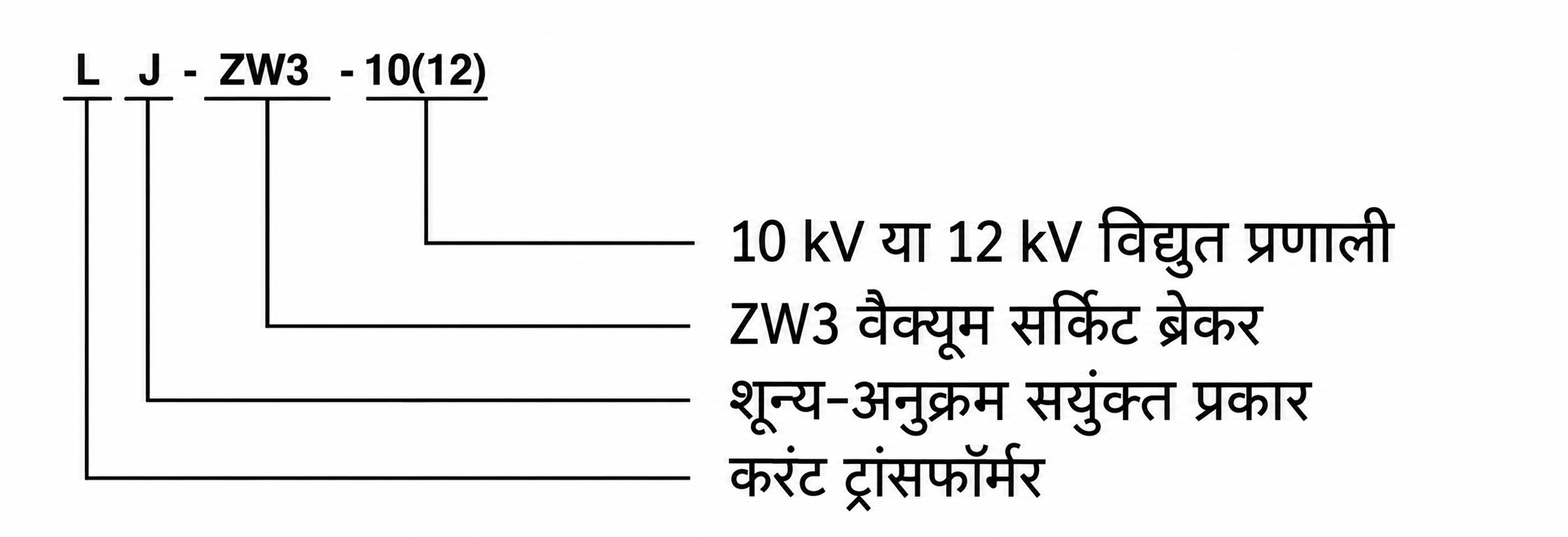

LJ-ZW3-10(12), LJ-ZW43 प्रकार नामकरण
L: धारा ट्रांसफॉर्मर
J: शून्य-अनुक्रम धारा मापन
ZW3, ZW43: ZW3 और ZW43 वैक्यूम सर्किट ब्रेकर मॉडल के साथ संगत
10, 12: 10kV और 12kV विद्युत प्रणालियों के लिए नाममात्र वोल्टता
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
- परिवेश तापमान: -25°C से +40°C
- ऊँचाई: ≤2000m
- औसत दैनिक तापमान: ≤40°C
- प्रदूषण स्तर: वर्ग II
तकनीकी पैरामीटर
| प्रकार | नाममात्र प्राथमिक धारा (A) | असाइनिंग संयोजन | नाममात्र द्वितीयक धारा (A) | परिशुद्धता एवं नाममात्र आउटपुट (VA) | नाममात्र इन्सुलेशन स्तर (kV) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2S(0.5) | 10P(5P) | 5P20 | |||||||||
| LZW32-10(12) LZW43-10(12) |
50, 75, 100 | 5P(10P) | 5(1) | 1 | 1.5 | 2.5 | 10(12)/42 | ||||
| 100, 150, 200 | 5 | 5 | 10 | 2.5 | 3.75 | 5 | |||||
| 100, 200, 300 | 10P20 | 5 | 10 | 15 | 2.5 | 5 | 7.5 | ||||
| 200, 300, 400 | 0.2S/10P 0.5/10P 0.2S/5P20 0.5/5P20 |
10 | 10 | 15 | 5 | 7.5 | 10 | ||||
| 200, 400, 600 | 10 | 15 | 20 | 5 | 10 | 15 | |||||
| 400, 600, 800 | 15 | 20 | 30 | 10 | 15 | 20 | |||||
| 600, 800, 1200 | 20 | 30 | 40 | 15 | 20 | 25 | |||||
| 800, 1000, 1200 | 30 | 40 | 50 | 20 | 30 | 40 | |||||
| शून्य अनुक्रम | 20 | 10P 3 स्तर | 1 | 0.1Ω | |||||||
| 50 | 10P 1 स्तर | 0.2Ω | |||||||||
इंस्टॉलेशन और वायरिंग
स्थापना के आयाम
| आयाम | मान (mm) |
|---|---|
| बाहरी व्यास (D) | 140 |
| आंतरिक व्यास (d) | 65 |
| ऊँचाई (H) | 48 |
| माउंटिंग छिद्र अंतराल (P) | 110 |
| माउंटिंग छिद्र व्यास | 6.5 |
उचित संरेखण और विद्युत प्रदर्शन सुनिश्चित करने हेतु आयाम मार्गदर्शिका के अनुसार सर्किट ब्रेकर पर ट्रांसफॉर्मर को सुरक्षित रूप से स्थापित करें।
चयन और सामान्य प्रश्न
चयन मार्गदर्शिका
- प्रणाली वोल्टता (10kV या 12kV) और प्राथमिक धारा परास (20A–1200A) के आधार पर चयन करें।
- द्वितीयक आउटपुट (5A या 1A) और परिशुद्धता वर्ग (जैसे, 0.2S, 5P10) को अनुप्रयोग आवश्यकताओं के अनुसार चुनें।
- ZW3 या ZW43 वैक्यूम सर्किट ब्रेकर के साथ संगतता सुनिश्चित करें।
- पर्यावरणीय परिस्थितियों को सेवा रेटिंग (तापमान, ऊँचाई, प्रदूषण स्तर) से मिलान करें।
- केवल एक धारा अनुपात एक समय में सक्रिय हो सकता है—एक साथ कई अनुपातों का संचालन न करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: LJ-ZW3-10(12) और LJ-ZW43-10(12) धारा ट्रांसफॉर्मर के प्राथमिक अनुप्रयोग क्या हैं?
ये ट्रांसफॉर्मर 10kV और 12kV AC विद्युत प्रणालियों में धारा मापन, ऊर्जा मीटरिंग, रिले सुरक्षा और शून्य-अनुक्रम दोष पहचान हेतु उपयोग किए जाते हैं।
प्रश्न 2: शून्य-अनुक्रम कार्यक्षमता प्रणाली सुरक्षा को कैसे बढ़ाती है?
शून्य-अनुक्रम सुरक्षा भू-दोष और रिसाव धाराओं का पता लगाती है, जिससे त्वरित दोष अलगाव संभव होता है और उपकरण क्षति का जोखिम कम होता है।
प्रश्न 3: क्या इन ट्रांसफॉर्मरों को विशिष्ट आवश्यकताओं के लिए अनुकूलित किया जा सकता है?
हाँ, विशेष धारा अनुपात, द्वितीयक आउटपुट और इन्सुलेशन वृद्धि सहित अनुकूलित विन्यास विशिष्ट संचालन आवश्यकताओं को पूरा करने हेतु उपलब्ध हैं।
प्रश्न 4: ये ट्रांसफॉर्मर किन पर्यावरणीय परिस्थितियों के लिए उपयुक्त हैं?
LJ-ZW3 और LJ-ZW43 -25°C से +40°C तापमान, 2000m तक ऊँचाई और प्रदूषण स्तर वर्ग II वाले बाहरी वातावरण में उपयोग हेतु अभिकल्पित हैं।
प्रश्न 5: LJ-ZW43-10(12) कठोर पर्यावरण में अधिक विश्वसनीय क्यों है?
इसका सिलिकॉन रबर इन्सुलेशन चरम मौसमी परिस्थितियों, पराबैंगनी विकिरण और प्रदूषण के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है, जिससे स्थायित्व और रखरखाव-मुक्त संचालन सुनिश्चित होता है।
