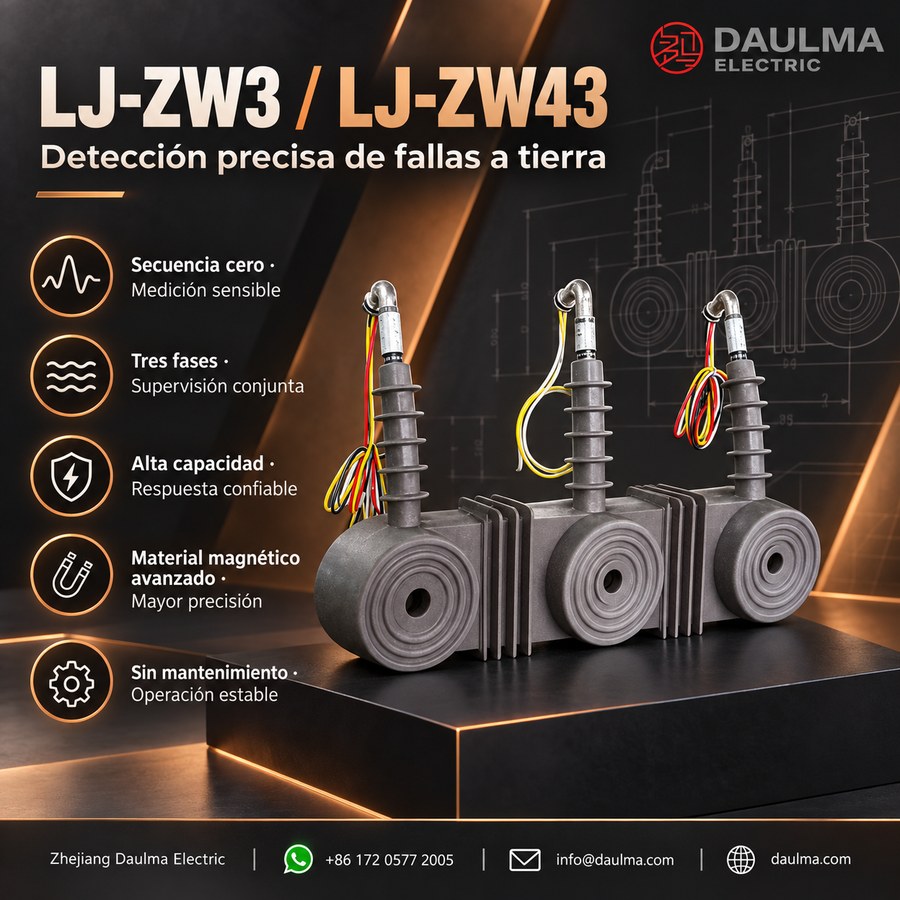

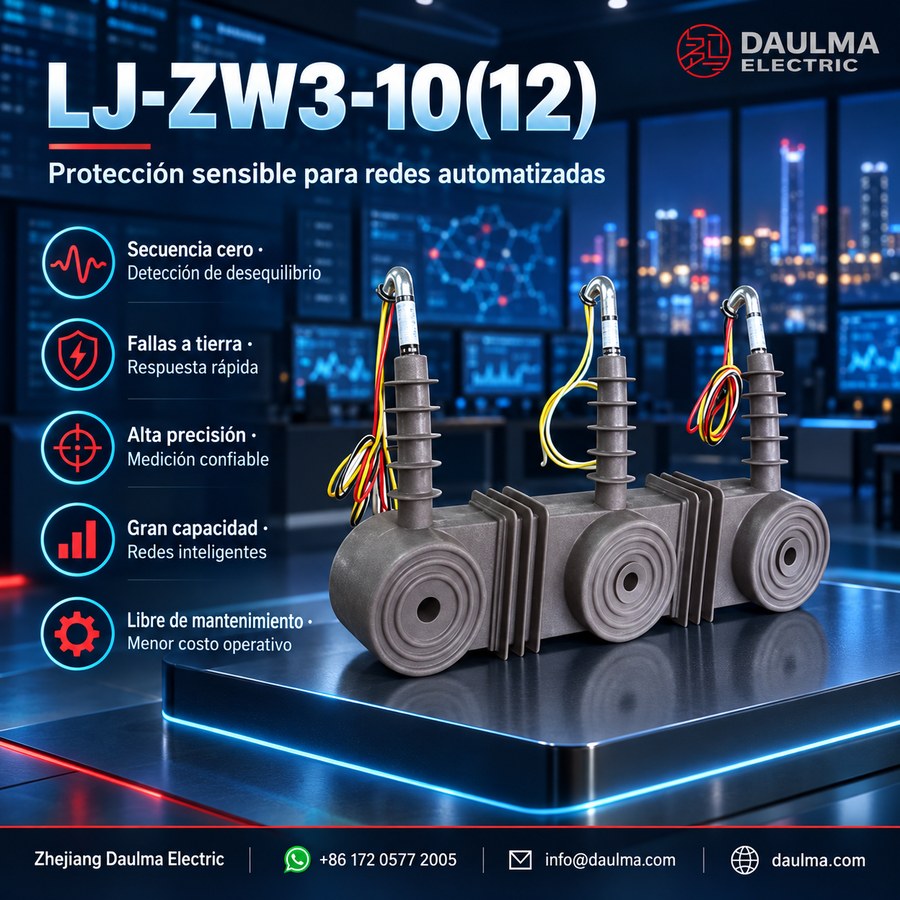

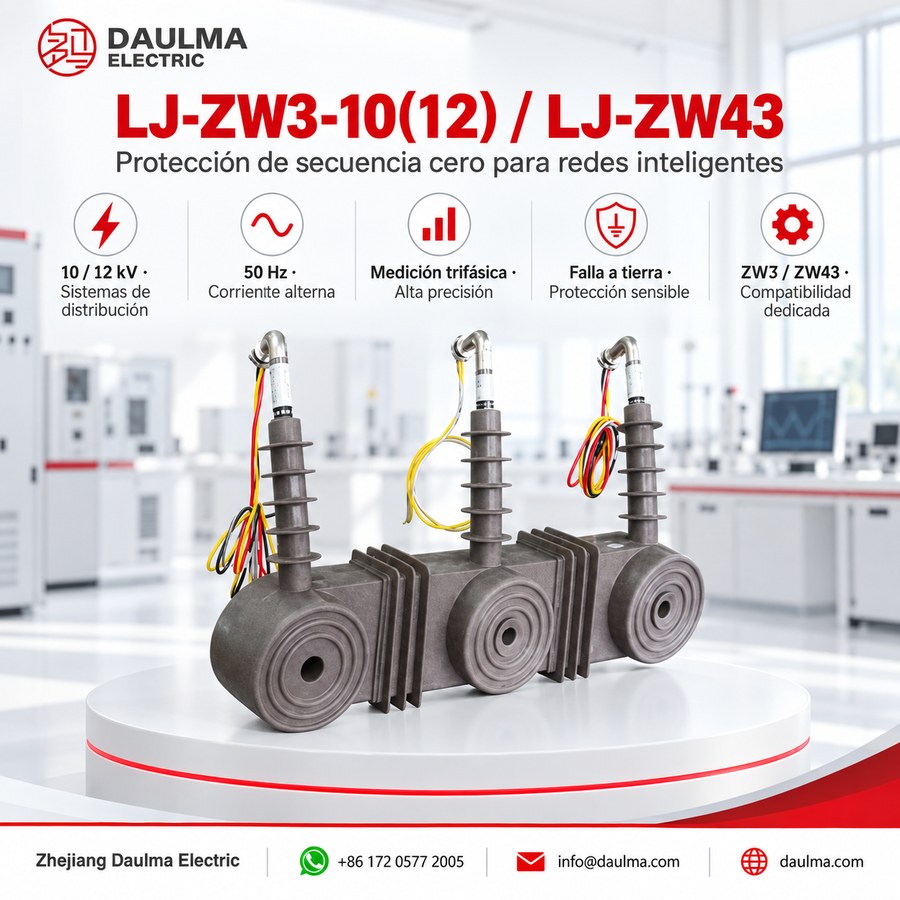

Los transformadores de corriente para protección de secuencia cero LJ-ZW3-10(12) y LJ-ZW43 están diseñados para sistemas de distribución de corriente alterna de 10 kV/12 kV (50 Hz), utilizándose principalmente con interruptores automáticos al vacío ZW3 y ZW43 para la medición de corriente trifásica y la protección contra fallas a tierra. Gracias a su alta precisión, gran capacidad y funcionamiento libre de mantenimiento, ofrecen un rendimiento fiable en redes eléctricas inteligentes modernas.

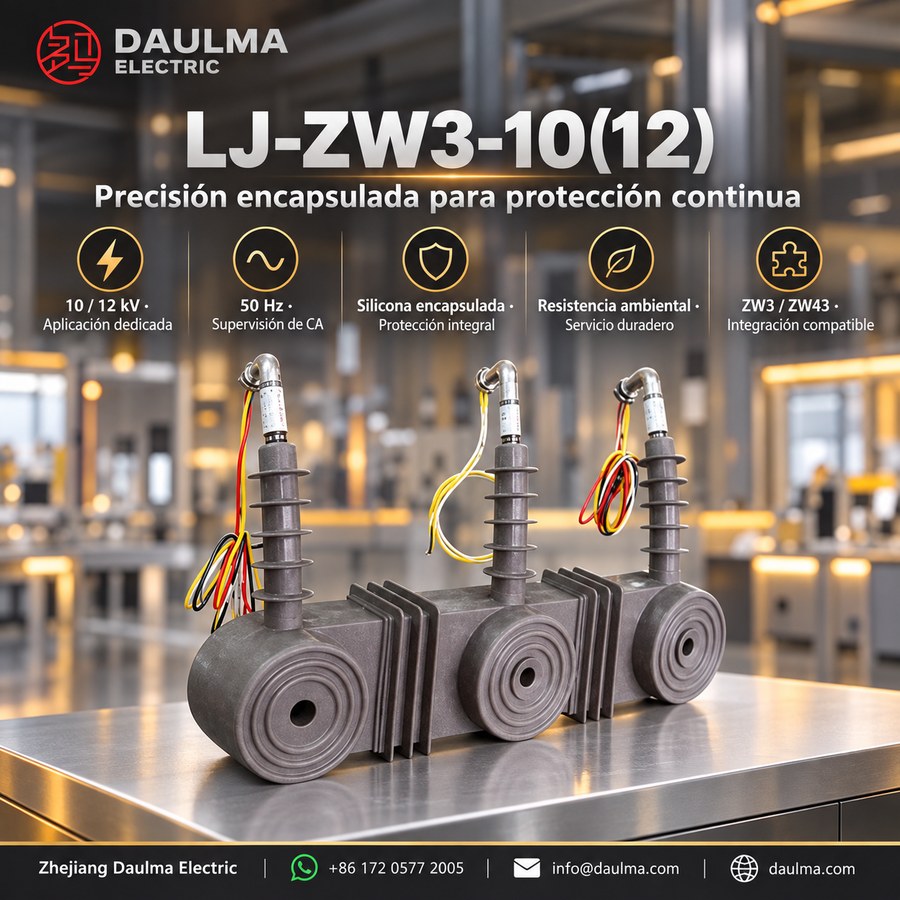

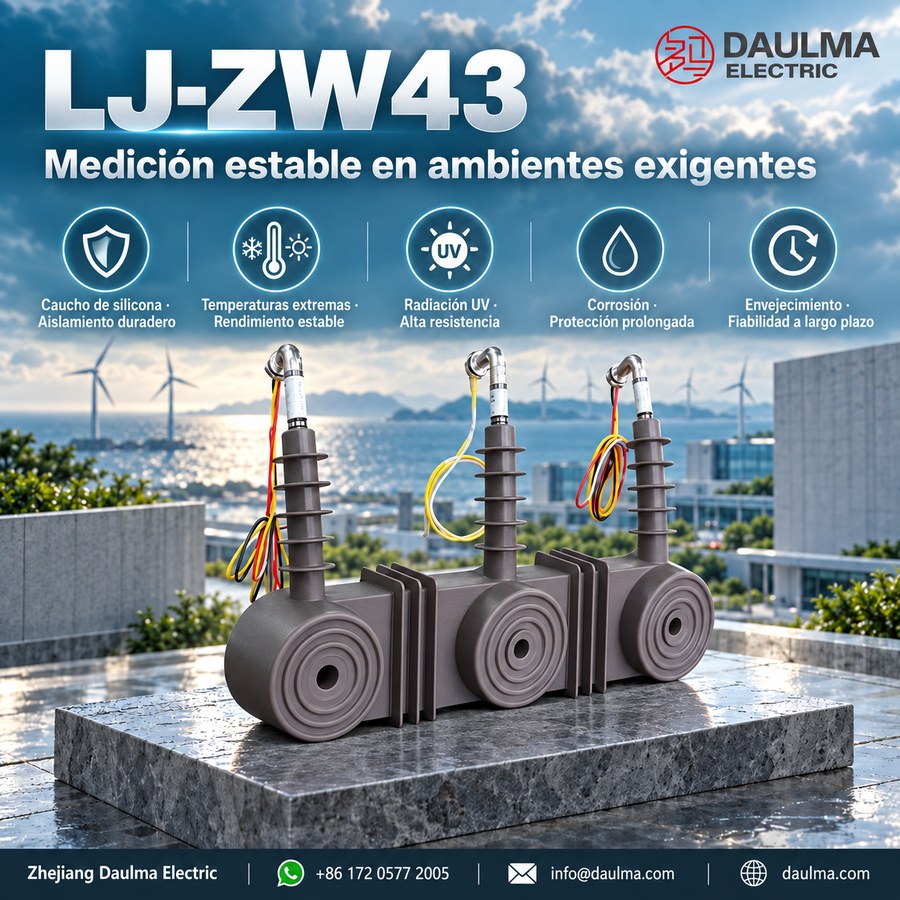

Fabricados con materiales magnéticos superconductores avanzados y encapsulados en aislamiento de caucho de silicona duradero, estos transformadores presentan una resistencia excepcional a temperaturas extremas, radiación UV, corrosión y envejecimiento, garantizando fiabilidad a largo plazo y operación estable en condiciones ambientales adversas.
Designación de tipo LJ-ZW3-10(12), LJ-ZW43
L: Transformador de corriente
J: Medición de corriente de secuencia cero
ZW3, ZW43: Compatible con los modelos de interruptores automáticos al vacío ZW3 y ZW43
10, 12: Tensión nominal para sistemas eléctricos de 10 kV y 12 kV
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤2000 m
- Temperatura media diaria: ≤40 °C
- Nivel de contaminación: Clase II
Parámetros técnicos
| Tipo | Corriente primaria nominal (A) | Combinación asignada | Corriente secundaria nominal (A) | Exactitud y potencia nominal (VA) | Nivel de aislamiento nominal (kV) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,2S(0,5) | 10P(5P) | 5P20 | |||||||||
| LZW32-10(12) LZW43-10(12) |
50, 75, 100 | 5P(10P) | 5(1) | 1 | 1,5 | 2,5 | 10(12)/42 | ||||
| 100, 150, 200 | 5 | 5 | 10 | 2,5 | 3,75 | 5 | |||||
| 100, 200, 300 | 10P20 | 5 | 10 | 15 | 2,5 | 5 | 7,5 | ||||
| 200, 300, 400 | 0,2S/10P 0,5/10P 0,2S/5P20 0,5/5P20 |
10 | 10 | 15 | 5 | 7,5 | 10 | ||||
| 200, 400, 600 | 10 | 15 | 20 | 5 | 10 | 15 | |||||
| 400, 600, 800 | 15 | 20 | 30 | 10 | 15 | 20 | |||||
| 600, 800, 1200 | 20 | 30 | 40 | 15 | 20 | 25 | |||||
| 800, 1000, 1200 | 30 | 40 | 50 | 20 | 30 | 40 | |||||
| Secuencia cero | 20 | 10P 3 niveles | 1 | 0,1 Ω | |||||||
| 50 | 10P 1 nivel | 0,2 Ω | |||||||||
Instalación y cableado
Dimensiones de instalación
| Dimensión | Valor (mm) |
|---|---|
| Diámetro exterior (D) | 140 |
| Diámetro interior (d) | 65 |
| Altura (H) | 48 |
| Distancia entre agujeros de montaje (P) | 110 |
| Diámetro de los agujeros de montaje | 6,5 |
Instale el transformador firmemente sobre el interruptor automático siguiendo las pautas dimensionales para garantizar una alineación correcta y un rendimiento eléctrico óptimo.
Selección y preguntas frecuentes
Guía de selección
- Seleccione según la tensión del sistema (10 kV o 12 kV) y el rango de corriente primaria (20 A–1200 A).
- Elija la salida secundaria (5 A o 1 A) y la clase de exactitud (por ejemplo, 0,2S, 5P10) según las necesidades de la aplicación.
- Asegúrese de la compatibilidad con los interruptores automáticos al vacío ZW3 o ZW43.
- Verifique que las condiciones ambientales coincidan con las especificaciones de servicio (temperatura, altitud, nivel de contaminación).
- Solo puede estar activa una relación de transformación a la vez; no opere múltiples relaciones simultáneamente.
Preguntas frecuentes
P1: ¿Cuáles son las aplicaciones principales de los transformadores de corriente LJ-ZW3-10(12) y LJ-ZW43-10(12)?
Estos transformadores se utilizan para medición de corriente, facturación energética, protección mediante relés y detección de fallas de secuencia cero en sistemas eléctricos de corriente alterna de 10 kV y 12 kV.
P2: ¿Cómo mejora la funcionalidad de secuencia cero la seguridad del sistema?
La protección de secuencia cero detecta fallas a tierra y corrientes de fuga, permitiendo un aislamiento rápido de la falla y reduciendo el riesgo de daños en los equipos.
P3: ¿Se pueden personalizar estos transformadores según requisitos específicos?
Sí, se ofrecen configuraciones personalizadas, incluyendo relaciones de corriente especiales, salidas secundarias y mejoras en el aislamiento, para satisfacer necesidades operativas particulares.
P4: ¿En qué condiciones ambientales son adecuados estos transformadores?
Los modelos LJ-ZW3 y LJ-ZW43 están diseñados para uso exterior en temperaturas de -25 °C a +40 °C, altitudes hasta 2000 m y entornos con nivel de contaminación Clase II.
P5: ¿Qué hace que el LJ-ZW43-10(12) sea más fiable en ambientes severos?
Su aislamiento de caucho de silicona ofrece una resistencia superior a condiciones climáticas extremas, exposición a rayos UV y contaminación, asegurando durabilidad y funcionamiento libre de mantenimiento.
