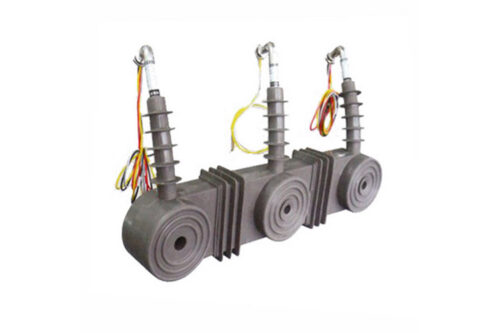

Pemboleh ubah Arus Perlindungan Sifar Urutan LJ-ZW3-10(12) dan LJ-ZW43 direka untuk sistem pengagihan AU 10kV/12kV (50Hz), terutamanya digunakan bersama pemutus litar vakum ZW3 dan ZW43 bagi pengukuran arus tiga fasa dan perlindungan kegagalan bumi. Dengan ketepatan tinggi, kapasiti tinggi, dan operasi bebas penyelenggaraan, ia memberikan prestasi boleh dipercayai dalam rangkaian kuasa pintar moden.
Dibina menggunakan bahan magnet superkonduktor canggih dan disalut dengan penebat getah silikon yang tahan lasak, pemboleh ubah ini menawarkan ketahanan luar biasa terhadap suhu ekstrem, sinaran UV, kakisan, dan penuaan—memastikan kebolehpercayaan jangka panjang dan operasi stabil dalam keadaan persekitaran yang mencabar.
Penamaan Jenis LJ-ZW3-10(12), LJ-ZW43
L: Pemboleh Ubah Arus
J: Pengukuran arus sifar urutan
ZW3, ZW43: Sesuai dengan model pemutus litar vakum ZW3 dan ZW43
10, 12: Voltan kadar untuk sistem kuasa 10kV dan 12kV
Parameter teknikal
Keadaan Perkhidmatan
- Suhu Persekitaran: -25°C hingga +40°C
- Altitud: ≤2000m
- Suhu Purata Harian: ≤40°C
- Tahap Pencemaran: Kelas II
Parameter Teknikal
| Jenis | Arus Primer Kadar (A) | Kombinasi Penetapan | Arus Sekunder Kadar (A) | Ketepatan dan Output Kadar (VA) | Tahap Penebatan Kadar (kV) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2S(0.5) | 10P(5P) | 5P20 | |||||||||
| LZW32-10(12) LZW43-10(12) |
50, 75, 100 | 5P(10P) | 5(1) | 1 | 1.5 | 2.5 | 10(12)/42 | ||||
| 100, 150, 200 | 5 | 5 | 10 | 2.5 | 3.75 | 5 | |||||
| 100, 200, 300 | 10P20 | 5 | 10 | 15 | 2.5 | 5 | 7.5 | ||||
| 200, 300, 400 | 0.2S/10P 0.5/10P 0.2S/5P20 0.5/5P20 |
10 | 10 | 15 | 5 | 7.5 | 10 | ||||
| 200, 400, 600 | 10 | 15 | 20 | 5 | 10 | 15 | |||||
| 400, 600, 800 | 15 | 20 | 30 | 10 | 15 | 20 | |||||
| 600, 800, 1200 | 20 | 30 | 40 | 15 | 20 | 25 | |||||
| 800, 1000, 1200 | 30 | 40 | 50 | 20 | 30 | 40 | |||||
| Sifar Urutan | 20 | 10P 3 Tahap | 1 | 0.1Ω | |||||||
| 50 | 10P 1 Tahap | 0.2Ω | |||||||||
Pemasangan dan pendawaian
Dimensi Pemasangan
| Dimensi | Nilai (mm) |
|---|---|
| Diameter Luar (D) | 140 |
| Diameter Dalam (d) | 65 |
| Tinggi (H) | 48 |
| Jarak Lubang Pelekap (P) | 110 |
| Diameter Lubang Pelekap | 6.5 |
Pasang pemboleh ubah dengan selamat pada pemutus litar mengikut garis panduan dimensi untuk memastikan penyelarian dan prestasi elektrik yang betul.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih berdasarkan voltan sistem (10kV atau 12kV) dan julat arus primer (20A–1200A).
- Pilih output sekunder (5A atau 1A) dan kelas ketepatan (contohnya, 0.2S, 5P10) mengikut keperluan aplikasi.
- Pastikan kesesuaian dengan pemutus litar vakum ZW3 atau ZW43.
- Sahkan keadaan persekitaran sepadan dengan penarafan perkhidmatan (suhu, altitud, tahap pencemaran).
- Hanya satu nisbah arus boleh aktif pada satu masa—jangan kendalikan pelbagai nisbah secara serentak.
Soalan Lazim
Q1: Apakah aplikasi utama Pemboleh Ubah Arus LJ-ZW3-10(12) dan LJ-ZW43-10(12)?
Pemboleh ubah ini digunakan untuk pengukuran arus, pengukuran tenaga, perlindungan geganti, dan pengesanan kegagalan sifar urutan dalam sistem kuasa AU 10kV dan 12kV.
Q2: Bagaimanakah fungsi sifar urutan meningkatkan keselamatan sistem?
Perlindungan sifar urutan mengesan kegagalan bumi dan arus kebocoran, membolehkan pengasingan kegagalan pantas dan mengurangkan risiko kerosakan peralatan.
Q3: Bolehkah pemboleh ubah ini disesuaikan mengikut keperluan tertentu?
Ya, konfigurasi tersuai, termasuk nisbah arus khas, output sekunder, dan peningkatan penebatan, tersedia untuk memenuhi keperluan operasi unik.
Q4: Apakah keadaan persekitaran yang sesuai untuk pemboleh ubah ini?
LJ-ZW3 dan LJ-ZW43 direka untuk penggunaan luar bangunan dalam julat suhu -25°C hingga +40°C, altitud sehingga 2000m, dan persekitaran tahap pencemaran Kelas II.
Q5: Apakah yang menjadikan LJ-ZW43-10(12) lebih boleh dipercayai dalam persekitaran mencabar?
Penebat getah silikonnya memberikan ketahanan unggul terhadap cuaca ekstrem, pendedahan UV, dan pencemaran, memastikan ketahanan dan operasi bebas penyelenggaraan.
