نظرة عامة
تُعد محولات التيار LJW-10 وLJWD-12 وLJW-13.8kV محولات تيار خارجية مغمورة بالزيت ومغلفة بالفولاذ، مصممة لأنظمة الطاقة ذات الجهد من 10 كيلوفولت إلى 13.8 كيلوفولت وتردد 50 هرتز. تعتمد هذه الوحدات على زيت المحولات رقم 25# كوسيط عزل رئيسي داخل خزان زيت بيضاوي الشكل، مما يضمن أداءً عازلاً موثوقاً واستقراراً حرارياً في البيئات الخارجية.
توفر هذه المحولات درجات دقة عالية تشمل 0.2S و0.5S، بالإضافة إلى تصنيفات الحماية مثل 5P10 و10P20، مما يدعم قياس التيار بدقة، وقياس الطاقة، ومراقبة الدوائر، وتطبيقات حماية المرحلات. وهي متوافقة مع معايير IEC وGB ذات الصلة لتثبيت معدات التوزيع الخارجية، وتضمن تشغيلاً موثوقاً في الظروف البيئية النموذجية.
لمحة عن المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV / 12kV / 13.8kV |
| التردد المقنن | 50Hz |
| تيار الثانوي | 1A أو 5A |
| وسط العزل | زيت محولات رقم 25# |
| فئات دقة القياس | 0.2S, 0.5S, 0.2, 0.5, 1.0 |
| فئات دقة الحماية | 5P10, 10P20 |
| نوع التركيب | خارجي |
| مدى درجة الحرارة المحيطة | -25°C إلى +40°C |
| أقصى ارتفاع | ≤4000m |
| حد الرطوبة | ≤85% |

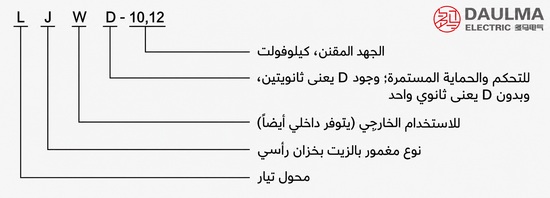

ترميز الموديل
- L: محول تيار (CT)
- J: نوع مغمور بالزيت
- W: تركيب خارجي
- D: مزوّد بلفّ ثانوي للحماية (في موديلات LJWD)
- 10 / 12 / 13.8: جهد النظام المقنن بوحدة كيلوفولت
التصميم الإنشائي
يتميز المحول بغلاف فولاذي متين يحتوي على خزان زيت بيضاوي مملوء بزيت المحولات رقم 25# للعزل والتبريد. تُستخدم نوى مغناطيسية حلقيّة، كل منها مزوّد بعدة لفات ثانوية لدعم وظائف القياس والحماية بشكل منفصل. تُسمّى الأطراف الأولية بوضوح P1 وP2، بينما تُسمّى الأطراف الثانوية S1 وS2. ويضمن التصميم المتانة الميكانيكية ومقاومة العوامل الجوية المناسبة للخدمة الخارجية طويلة الأمد. ويجب ألا تُفتح الدوائر الثانوية أبداً أثناء التشغيل لتفادي حدوث فولتيات زائدة خطرة.
المعطيات التقنية
ظروف التشغيل
- مدى درجة الحرارة المحيطة: -40°C إلى +40°C
- الارتفاع: حتى 1000 متر فوق مستوى سطح البحر
- الرطوبة النسبية: حتى 100% عند 25°C
- بيئة التركيب: خارجي، مغلف بالفولاذ، مغمور بالزيت
- درجة التلوث: المناطق الصناعية الثقيلة والساحلية
- النشاط الزلزالي: يتحمل شدة زلزالية تصل إلى 8 درجات (مقياس ميركالي المعدّل)
المعايير الفنية
محولات سلسلة LJW-10 وLJWD-12 هي محولات تيار خارجية مغمورة بالزيت ومغلفة بالفولاذ بجهد 13.8kV، مصممة للعمل في درجات حرارة محيطة من -40°C إلى +40°C وارتفاعات تصل إلى 1000 متر. وهي متوافقة مع معيار IEC 61869 وتدعم تصنيفات تيار أولي تتراوح من 10 أمبير إلى 3000 أمبير.
| التيار الأولي المقنن (A) |
فئات الدقة |
القدرة المقننة (VA) |
تيار التحمل الحراري القصير (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P | ||||
| 5–400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 10–20 20–40 | 0.5 0.2 0.2S 0.5/10P 0.2/10P 0.2S/10P |
10 | 15 | 20 | – | 64 I1n | 160 I1n |
| 25–50 30–60 | |||||||
| 50–100 75–150 | 5 | 10 | 15 | 15 | |||
| 100–200 150–300 | |||||||
التركيب والتوصيلات

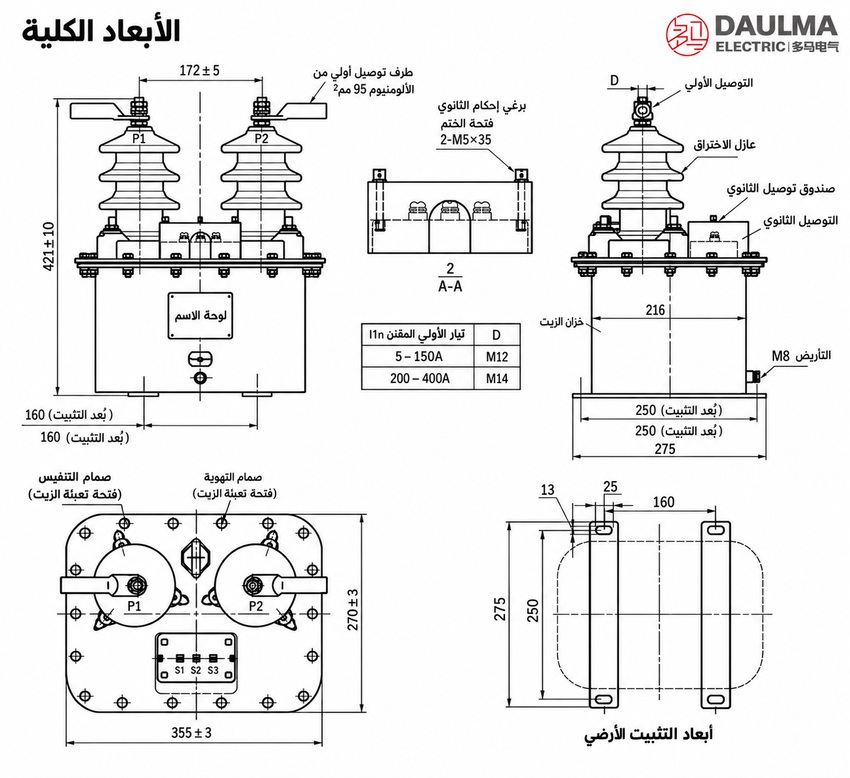

الأبعاد الكلية والتركيب

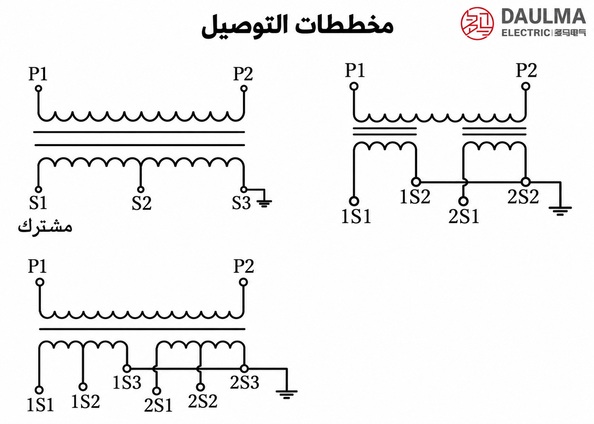

مخطط التوصيل
تم تصميم محولات التيار LJW-10 وLJWD-12 للتركيب الخارجي على الأعمدة أو في المحطات الفرعية. ويتم التركيب باستخدام المشابك والأجهزة الفولاذية المزوّدة، مما يضمن تثبيتاً آمناً على هيكل داعم عمودي. يمر الموصل الأولي عبر الفتحة المركزية، بينما يتم توصيل الأسلاك الثانوية عبر صندوق الأطراف الموجود في قاعدة الوحدة. تأكد من أن جميع التوصيلات تتوافق مع لوائح الكهرباء المحلية ومع مواصفات عزم الدوران المحددة من الشركة المصنعة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر تياراً أولياً مقنناً يتراوح بين 70% و90% من التيار التشغيلي المتوقع لضمان دقة مثلى لوظائف القياس والحماية على حدٍّ سواء.
- اختر فئات الدقة المناسبة: 0.2S أو 0.5S أو 0.2 أو 0.5 أو 1.0 للقياس؛ و5P10 أو 10P20 لتطبيقات الحماية.
- حدد ما إذا كانت هناك حاجة لقدرة متعددة النسب—المتاحة عبر توصيلات أولية أو ثانوية مع لفات ثانوية متعددة لكل نواة.
- تحقق من التوافق مع ظروف التركيب الخارجي: درجة حرارة محيطة من -25°C إلى +40°C، رطوبة ≤85%، ارتفاع حتى 4000 متر، وخالي من الغازات المسببة للتآكل.
- تأكد من تخصيص كل لفّ ثانوي إما للقياس أو للحماية وفقاً لمتطلبات المشروع المحددة.
الأسئلة الشائعة
Q1: ما هي تطبيقات محولات التيار الخارجية LJW-10؟
تُستخدم لقياس التيار والحماية في أنظمة الجهد 10 إلى 13.8 كيلوفولت. تدعم تيارات أولية من 10 إلى 3000 أمبير وفقاً لمعيار IEC 61869. يرجى تحديد متطلبات النظام للتأكيد.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات الفوترة. تضمن دقة قياس عالية ضمن نطاق التيار المقنن حسب المعايير الدولية. تواصل معنا لمعايرة المصنع.
Q3: كيف تتحمل هذه المحولات التيارات القصيرة الحرارية؟
تتحمل تيارات التحمل الحراري القصير حتى 60 ضعف التيار المقنن لمدة ثانية واحدة للتيارات حتى 400 أمبير. يجب مطابقة تيار القصر الفعلي مع المواصفات.
Q4: هل يمكن تخصيص نسب التحويل للمحولات قبل الشحن؟
نعم، يتم تخصيص نسب التحويل حسب طلب المشروع. تخضع المحولات لاختبارات المصنع القياسية قبل الشحن. يرجى إرسال المواصفات الفنية للتأكيد.
Q5: متى يمكن تركيب هذه المحولات في المناطق الساحلية؟
يمكن تركيبها في البيئات الساحلية والصناعية الثقيلة بفضل درجة التلوث العالية. تتحمل رطوبة 100% ودرجات حرارة تصل إلى 40 مئوية.
Q6: لماذا تُغلف هذه المحولات بالفولاذ وتُغمر بالزيت؟
يوفر التغليف الفولاذي والغمس بالزيت عزلًا ممتازًا وحماية ميكانيكية للتركيب الخارجي. جميع الموديلات متوافقة مع معيار IEC 61869. تواصل معنا للحصول على الشهادات.
